Перший погляд на блок живлення MSI MPG A850GS PCIE5: "золото" сучасних стандартів

Користувачі ПК з досвідом добре знають, наскільки важливим елементом системи є блок живлення. Опосередковано він не впливає на кількість fps, час обробки відео чи швидкість завантаження системи. Втім саме від надійності та можливостей БЖ залежить енергетична безпека та загальна стабільність роботи платформи. Нові потужні відеокарти додатково вимагають від блоків відповідності певним сучасним стандартам, що враховують пікові навантаження та нюанси розподілу потужності. Тож обираючи новий БЖ, варто вже звертати увагу на моделі, що враховують вимоги до живлення нових графічних адаптерів. Сьогодні в експрес-режимі подивимось на роботу MSI MPG A850GS PCIE5 – нової моделі потужністю 850 Вт з підтримкою стандартів ATX 3.0/3.1, PCIe 5.1 та сертифікацією 80 PLUS Gold.

Комплект постачання

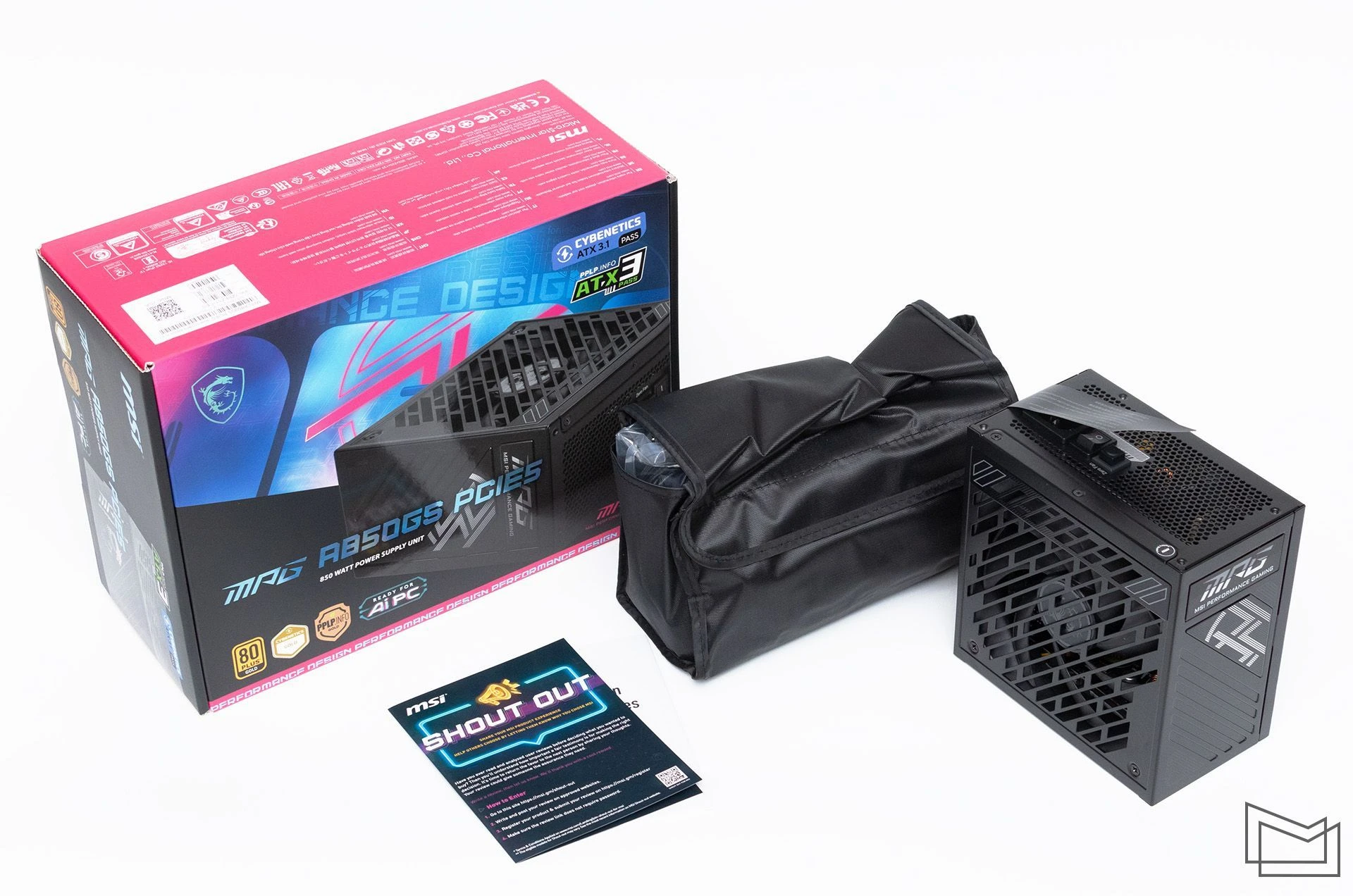

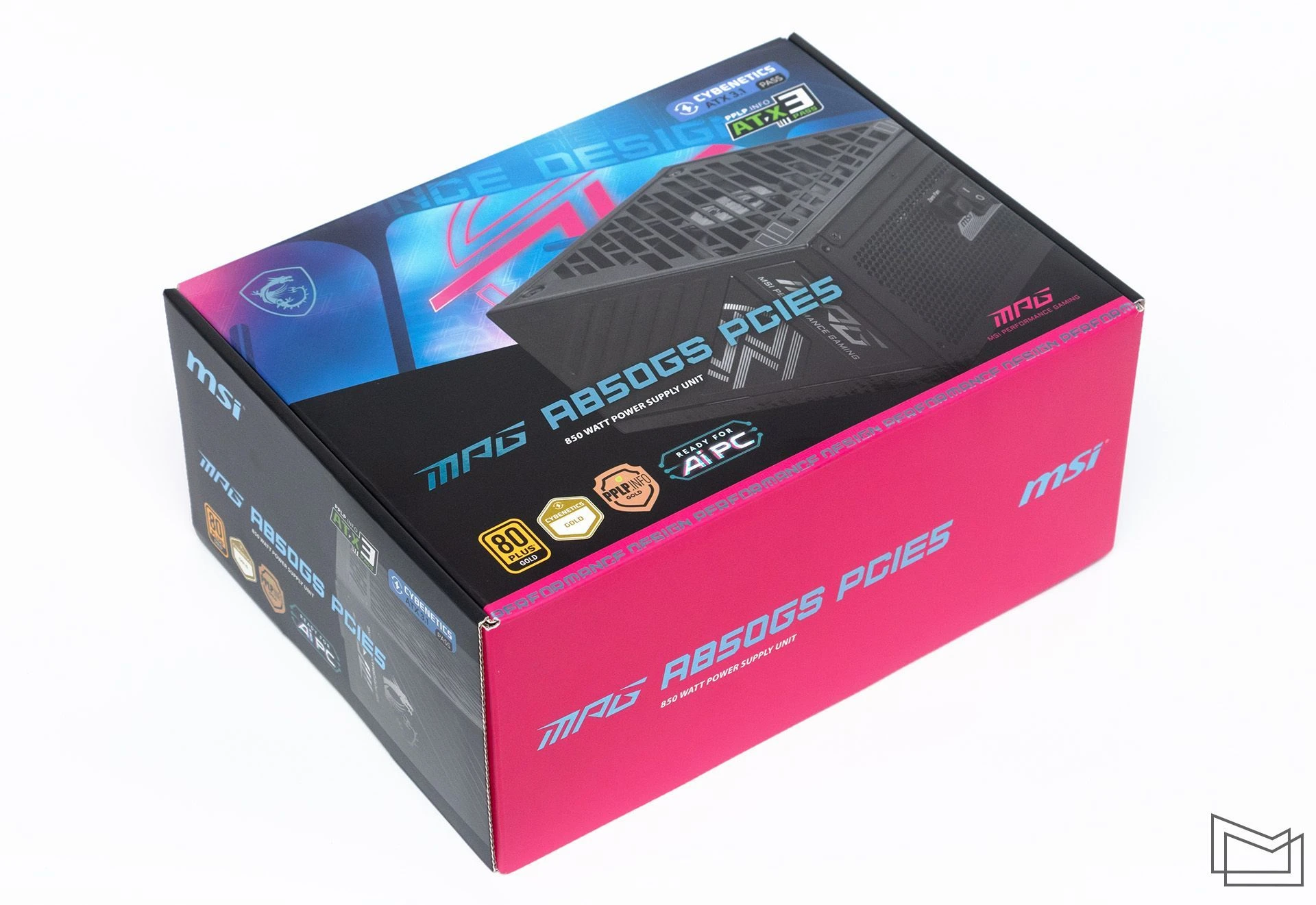

Блок живлення постачається у картонній коробці з достатньо яскравим зовнішнім оформленням. На упаковці легко розгледіти фото самого пристрою, а також шильдики відповідності БЖ певним стандартам.

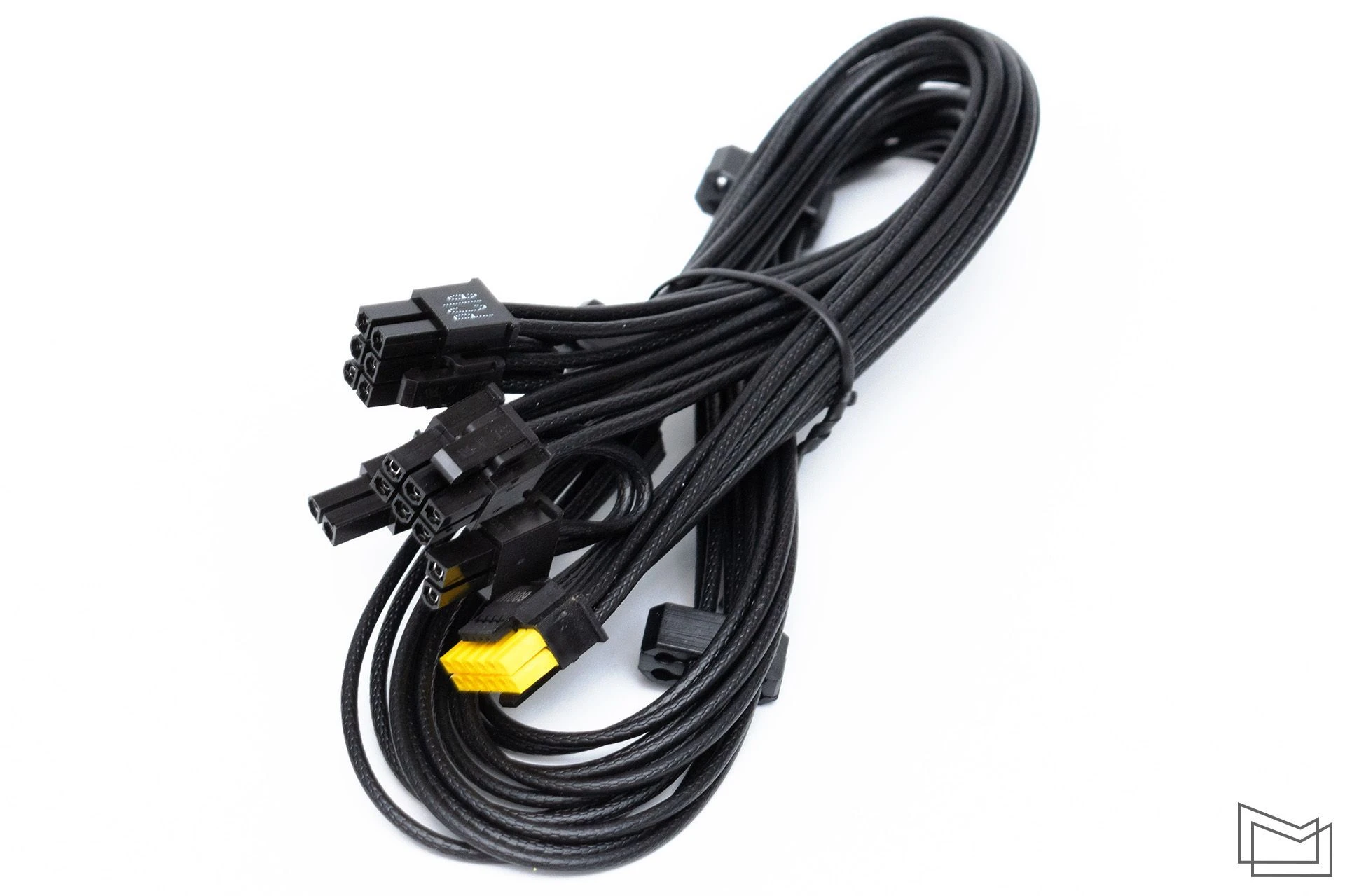

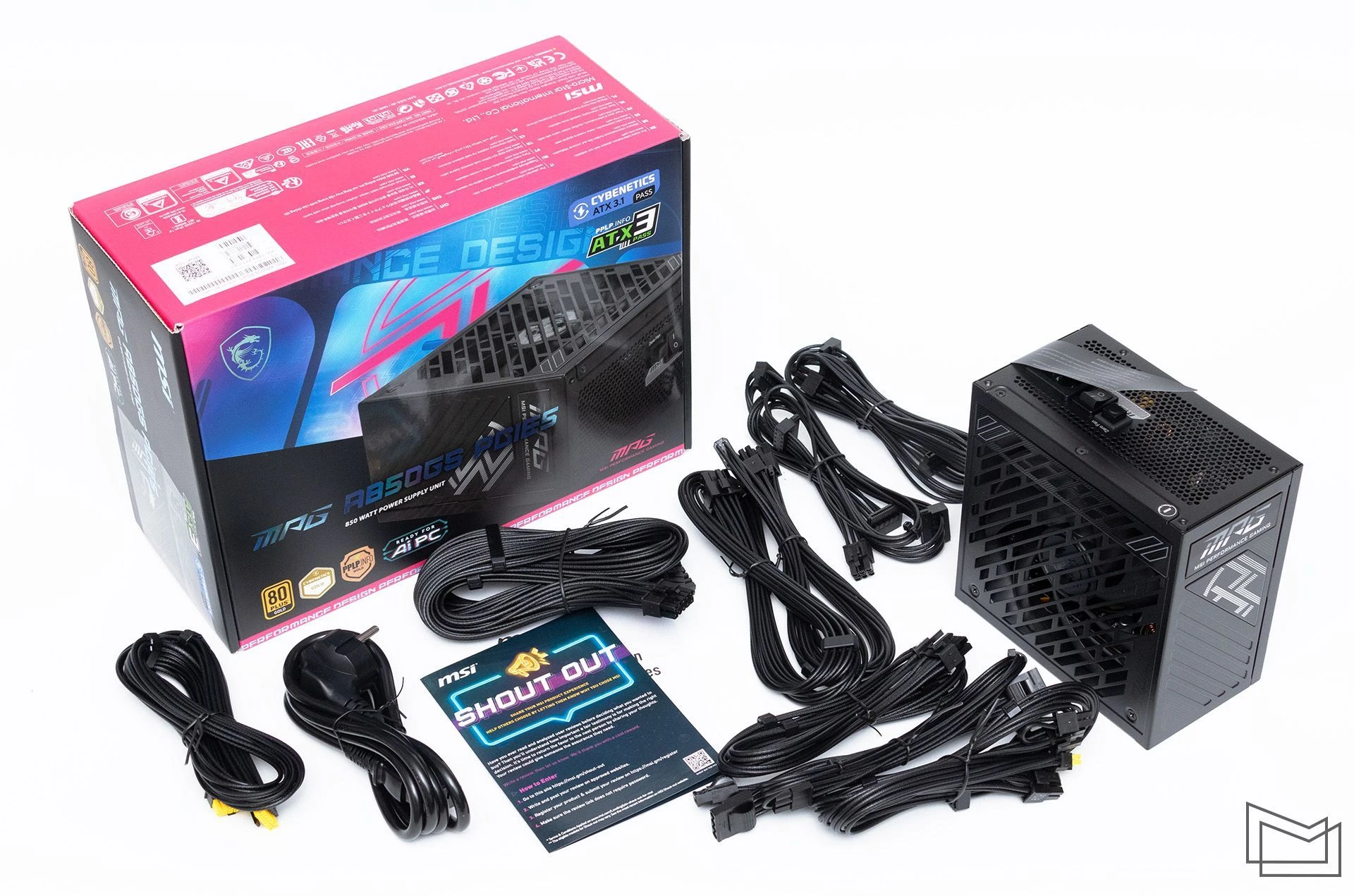

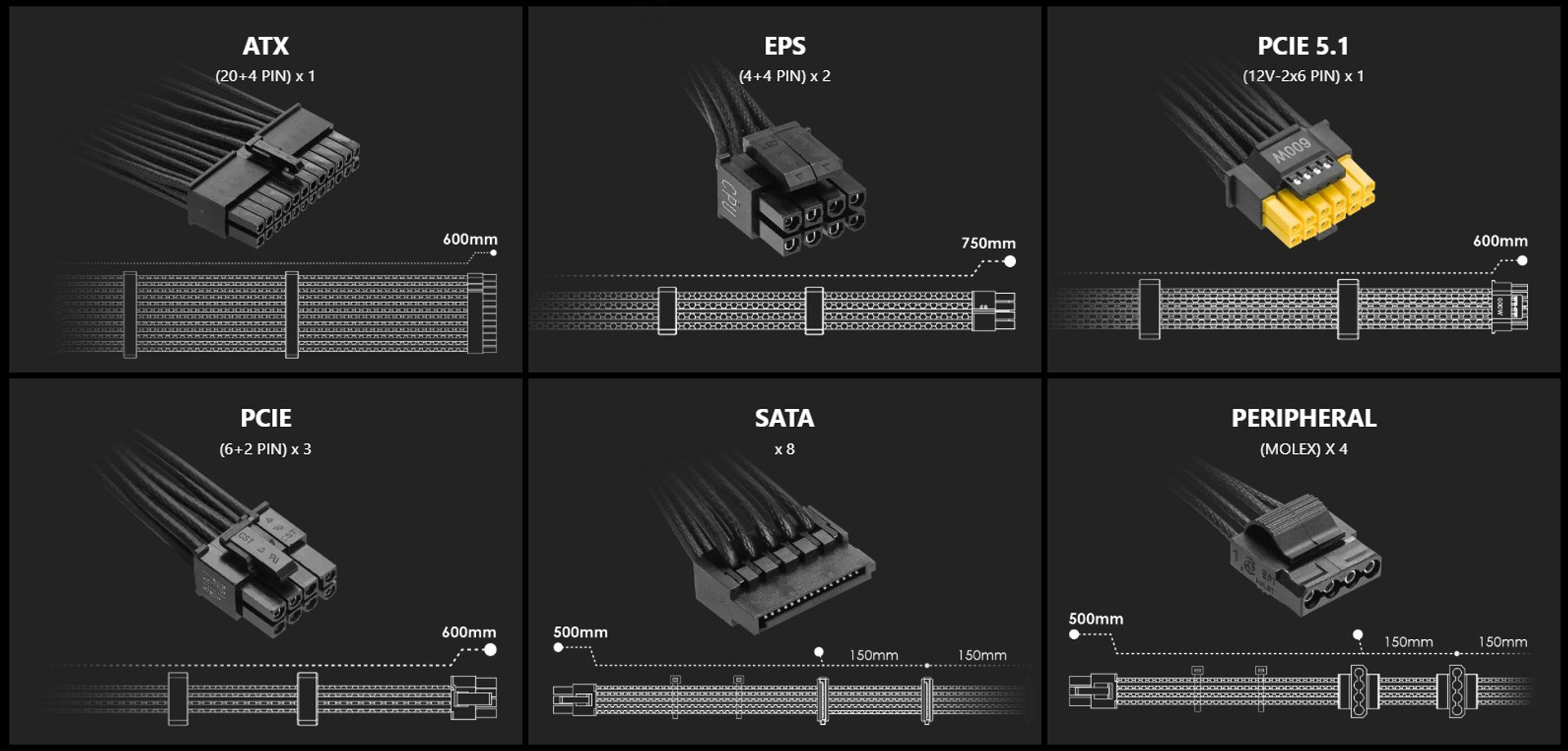

До комплекту з блоком також входить набір силових кабелів. Окрім мережевого, виробник також пропонує кабелі ATX (24-контактний, 600 мм), два EPS12V CPU (750 мм); один 12V-2x6 (PCIE 5.1, 600 мм); один PCI-E (6+2 контакти) + 12V-2x6 на PCI-E (6+2 контакти); два SATA (2х4 конектора, 500 мм) та один кабель довжиною 500 мм з чотирма роз’ємами типу Molex для периферії. Відразу відзначаємо, що для кабелів передбачене пластичне обплетення, а ATX має додаткові органайзери.

Компонування

Нещодавно компанія MSI запропонувала оновлену лінійку блоків живлення серії MPG, для яких саме підтримка стандартів ATX 3.1 та PCI-E 5.1 стало ключовим нововведенням. Лінійка включає три моделі потужністю 1250 Вт, 1000 Вт та 850 Вт. Молодша версія потрапила до нас для практичних експериментів.

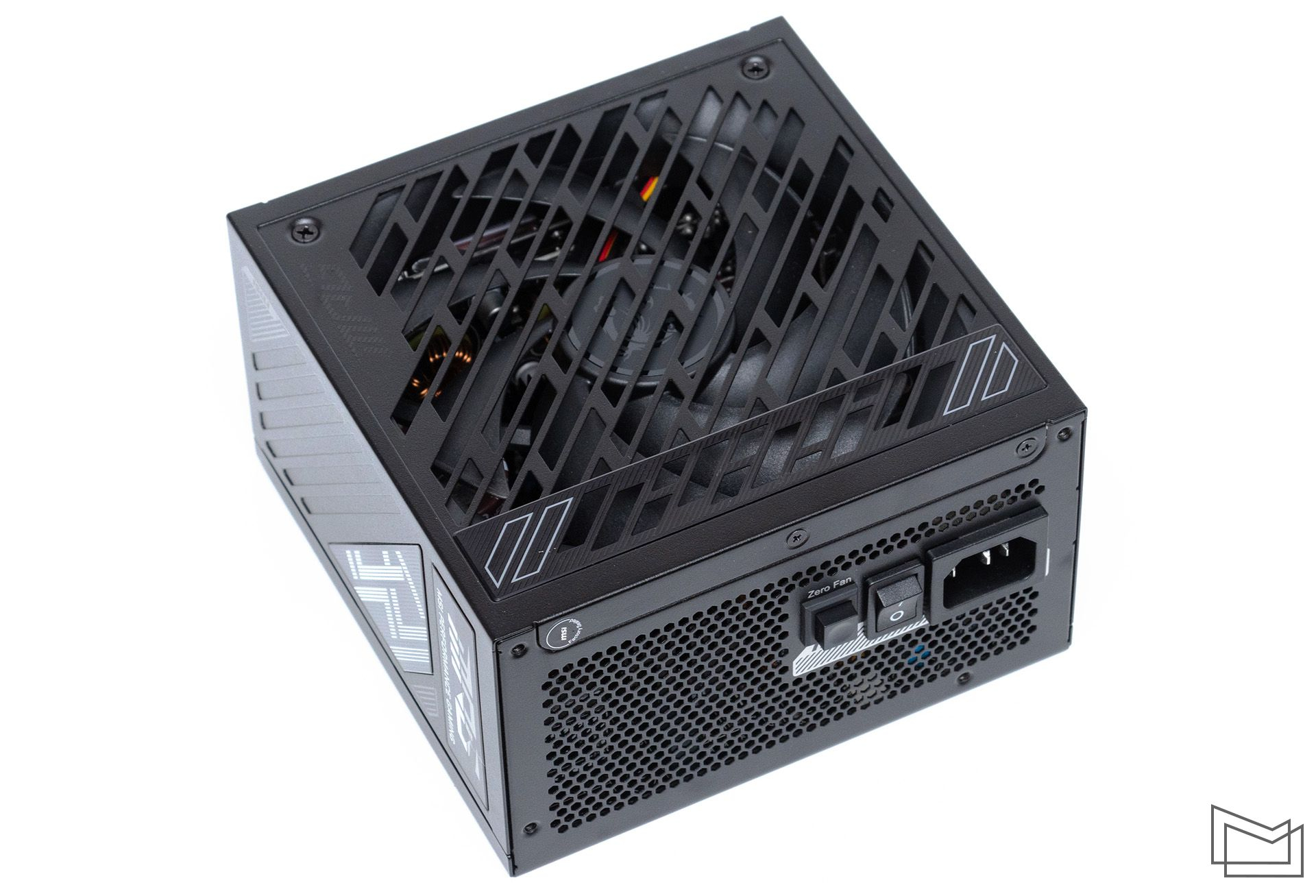

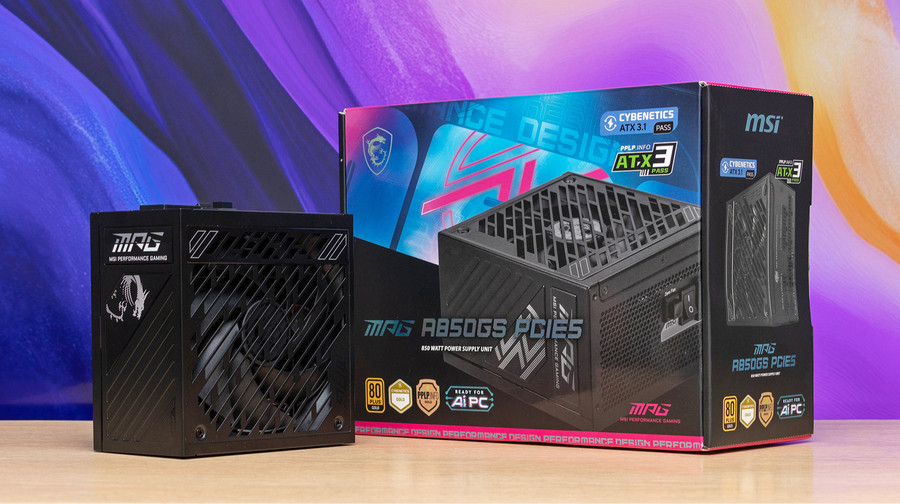

MSI MPG A850GS PCIE5 має класичні габарити для БЖ стандарту ATX – 150x150x86 мм, вага – 1,63 кг. Вочевидь для блоку живлення зовнішнє оформлення має другорядне значення, здебільшого вони приховані у нетрях корпусів, а при модульному компонуванні кейсів взагалі залишаються поза увагою власника. Втім це не привід взагалі відмовлятись від зовнішнього декору.

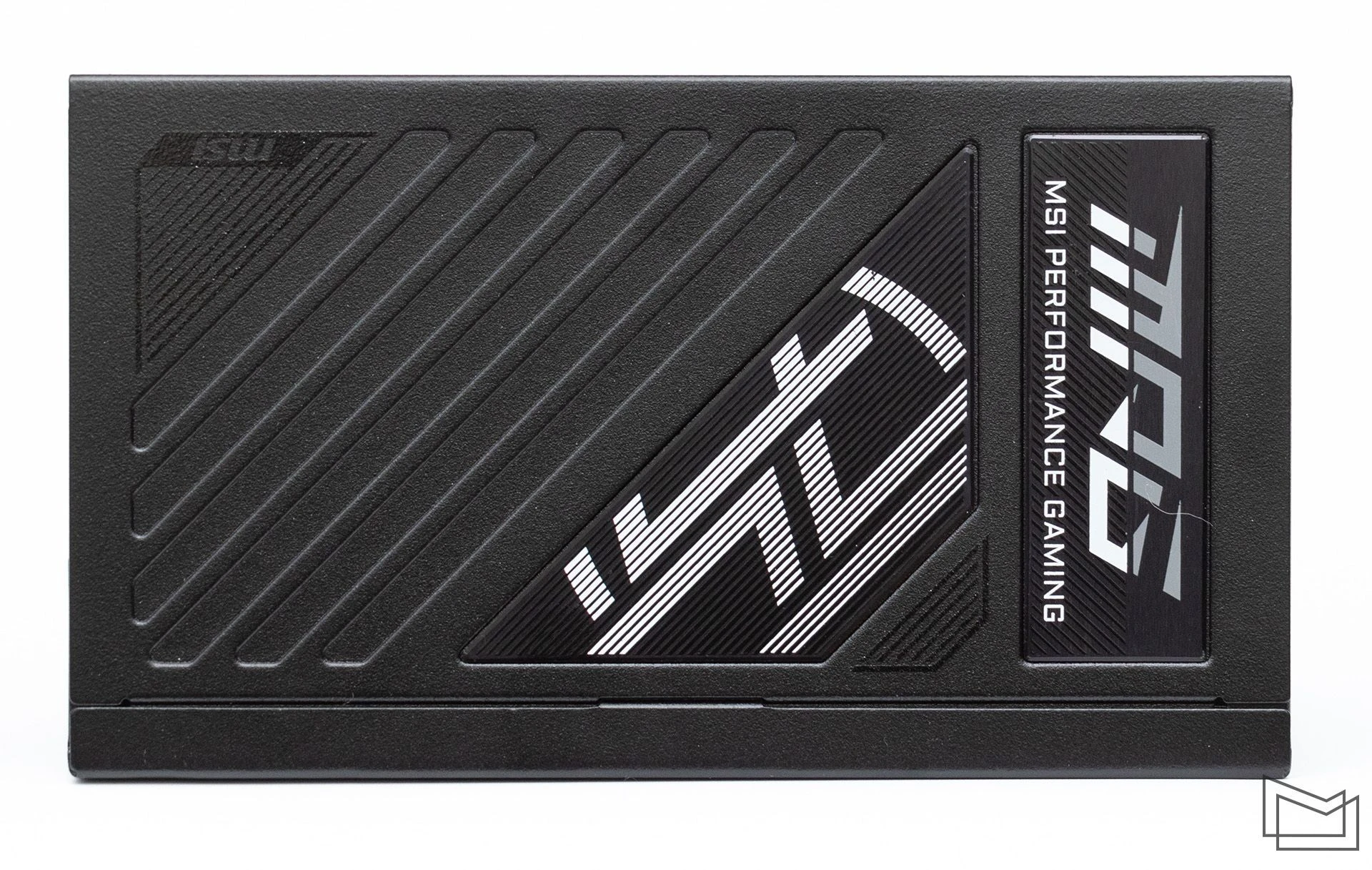

На бічних панелях блоку присутні логотипи серії MPG з незмінним символом ігрової лінійки у вигляді дракона. Стінки мають додаткове профілююче тиснення.

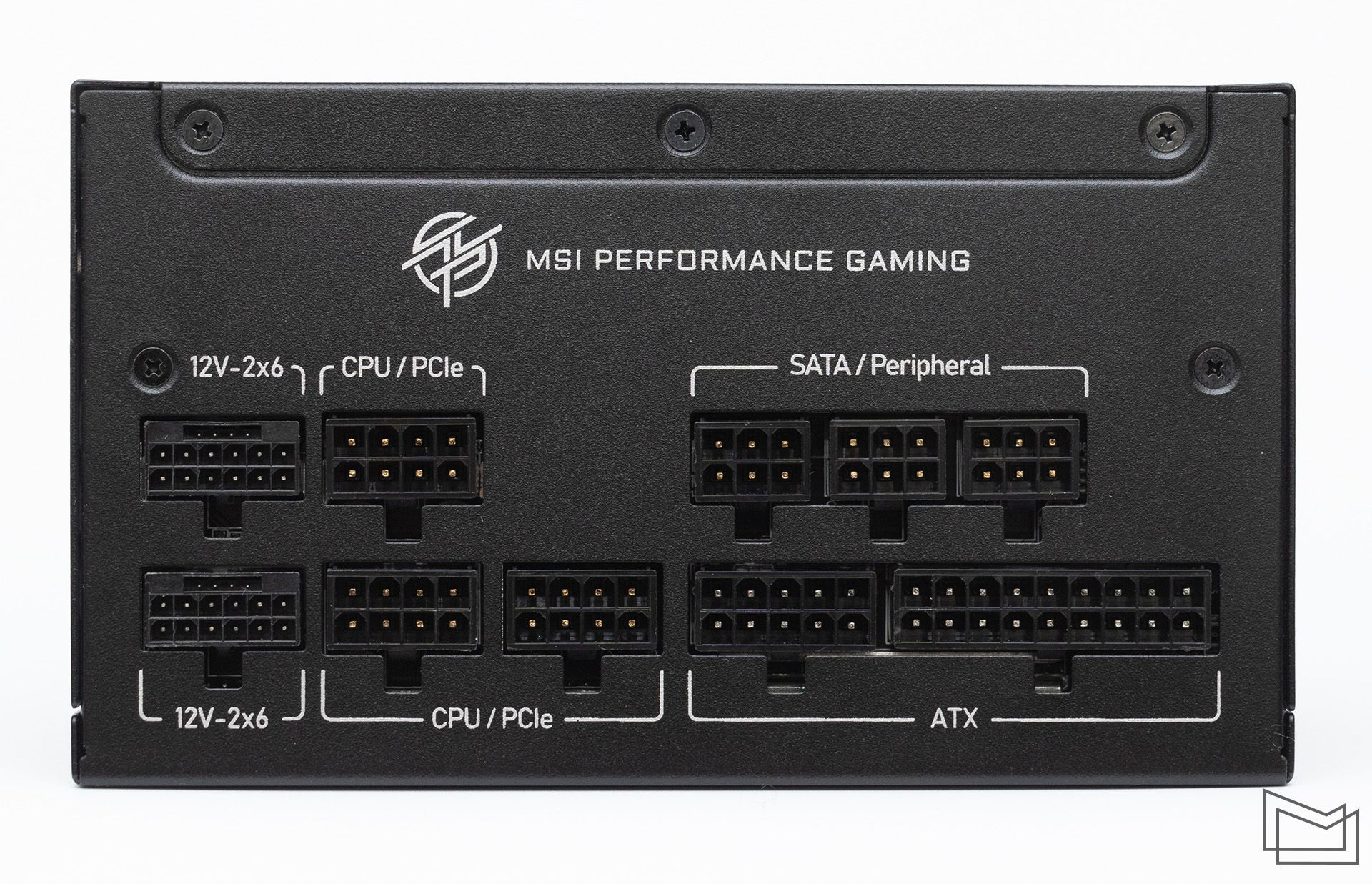

Блок має повністю модульну конструкцію. На фронтальній панелі передбачений набір роз’ємів з маркованим позначенням конекторів. Модульний дизайн фактично вже став стандартом для цього класу пристроїв. У цьому випадку можна використовувати лише ті силові кабелі, які дійсно потрібні для під’єднання наявних елементів платформи. Наприклад, кабелі для живлення SATA-пристроїв або Molex вже радше є опційними.

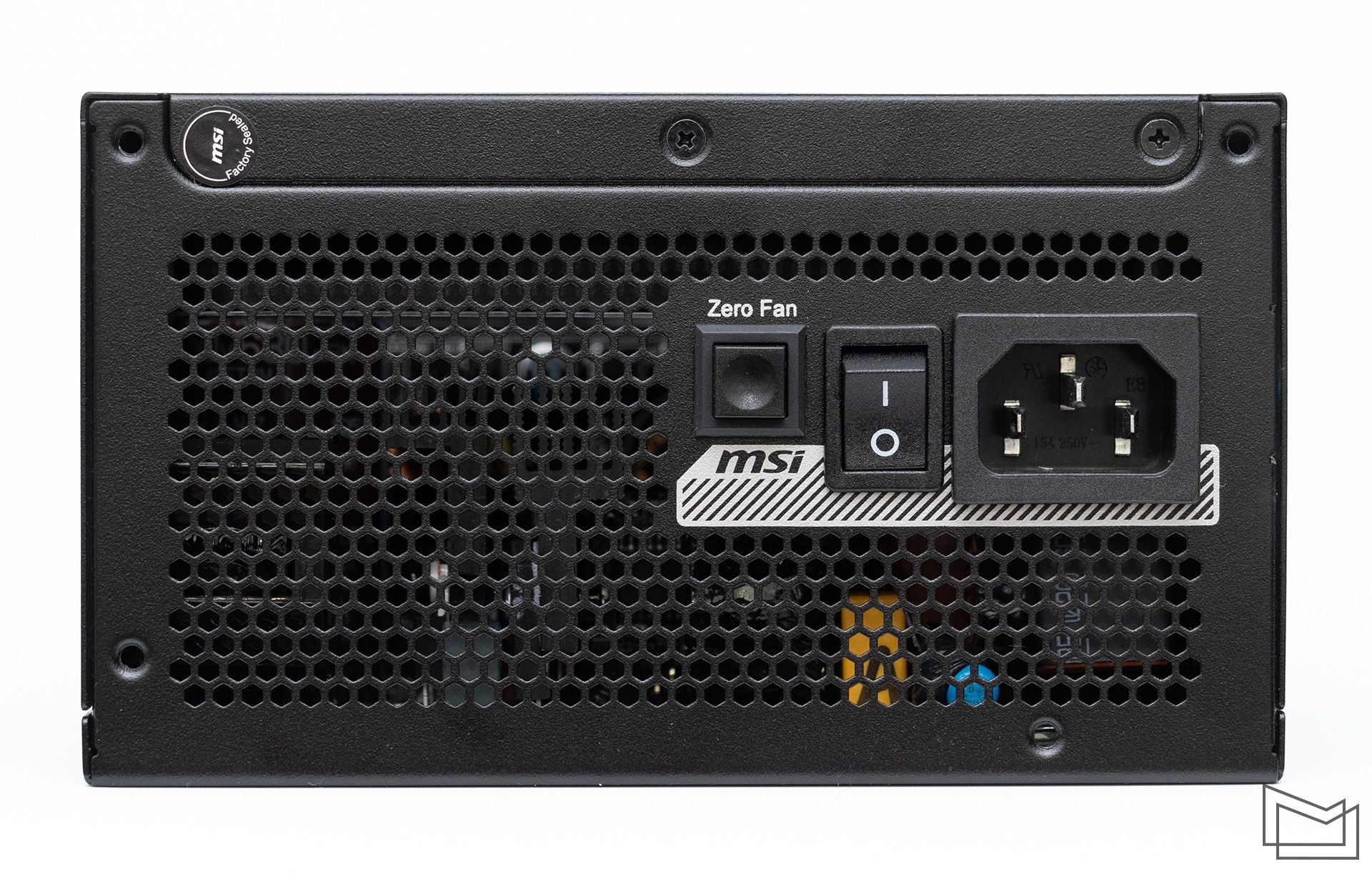

На тильній стороні розташована розетка для силового мережевого кабелю, тумблер вмикання/вимикання та кнопка з підписом Zero Fan, що активує технологію напівпасивного режиму охолодження із зупинкою вентилятора при помірному навантаженні. Клавіша має зворотну логіку дії – натиснення вимикає режим Zero Fan.

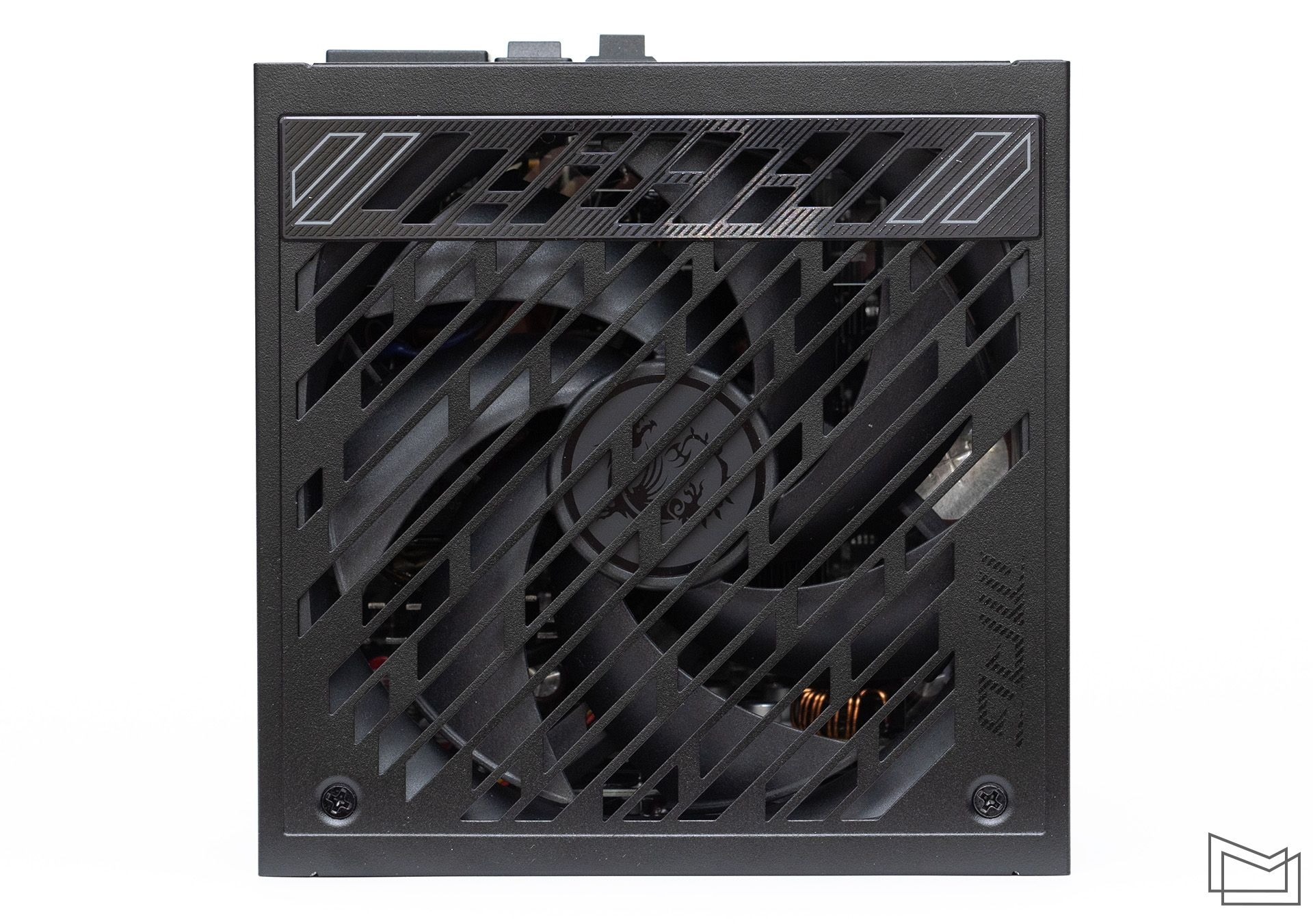

Крізь решітку нижньої панелі можна розгледіти 135-міліметровий вентилятор та частину внутрішнього компонування блоку. Наскрізні отвори мають велику площу, спрощуючи доступ повітря ззовні, що важливо, особливо в умовах пасивного охолодження.

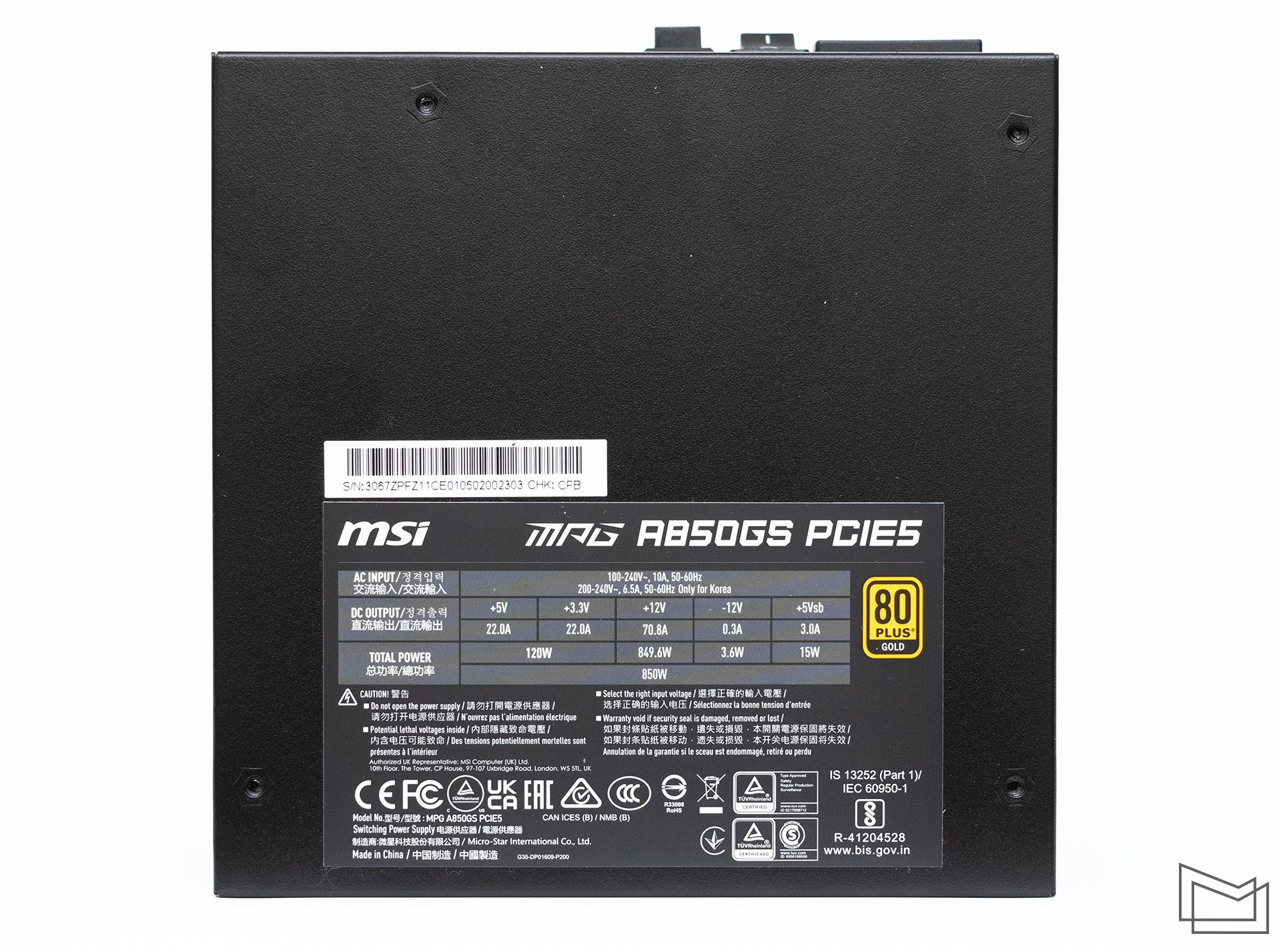

На верхні суцільній панелі присутня велика наліпка з основними технічними характеристиками блоку. Відзначаємо заявлену можливість забезпечити майже 850 Вт по лінії +12 В, сумарно до 120 Вт для +5 В та +3,3 В та 15 Вт для напруги чергування (+5Vsb).

MSI MPG A850GS PCIE5 пропонує відразу два штатних конектори 12V-2x6. Розробники наголошують на можливості використовувати у системі пари відеокарт, наприклад, для тренування моделей ML чи медіаобробки. Втім, враховуючи загальну потужність БЖ, вочевидь може йтись про конфігурації не з двома топовими GeForce RTX 5090 (575+ Вт), а менш енергомісткими моделями. Хоча саму наявність такої опції можна занести в актив блоку.

Згідно зі стандартом ATX 3.0/3.1, блок живлення має короткочасно витримувати перевантаження, що суттєво більші, за його номінальну потужність. Для MSI MPG A850GS PCIE5, заявлена можливість впоратися зі сплесками до 1700 Вт (200%) тривалістю 100 мкс. Це важлива функція, враховуючи, що сучасні топові відеокарти можуть короткочасно значно збільшувати споживання. Наприклад, GeForce RTX 5090, попри сталий загальний рівень енергоспоживання у 575 Вт в моменті може "вистрілювати" до 700+ Вт. Саме під час подібних спонтанних сплесків стабільність живлення платформи не повинна порушуватись.

Блок має сертифікацію 80 PLUS Gold, і це означає, що коефіцієнт корисної дії (ККД) на піку має сягати 90%. Відповідність цьому критерію також затверджена лабораторіями Cybenetics та PPLP.info.

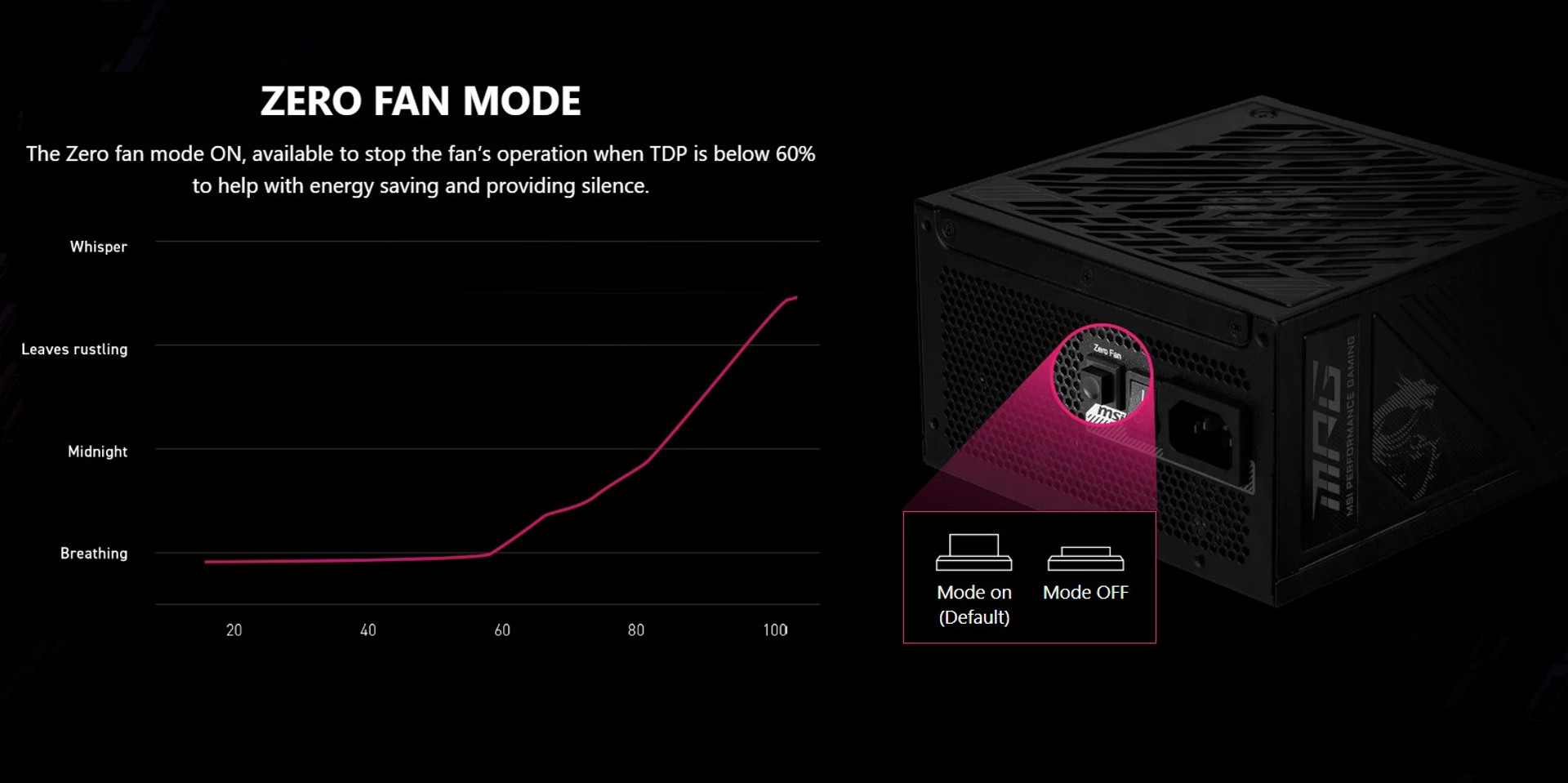

MSI MPG A850GS PCIE5 підтримує напівпасивний режим охолодження Zero Fan. До певного навантаження (розробники вказують на показник нижче 60%) вентилятор не вмикається, через це блок працює безшумно. Як тільки фактичний показник споживання перевищує задану межу, охолодження переходить в активний режим. За необхідності цю опцію можна вимкнути, відповідна кнопка розміщена на задній панелі БЖ.

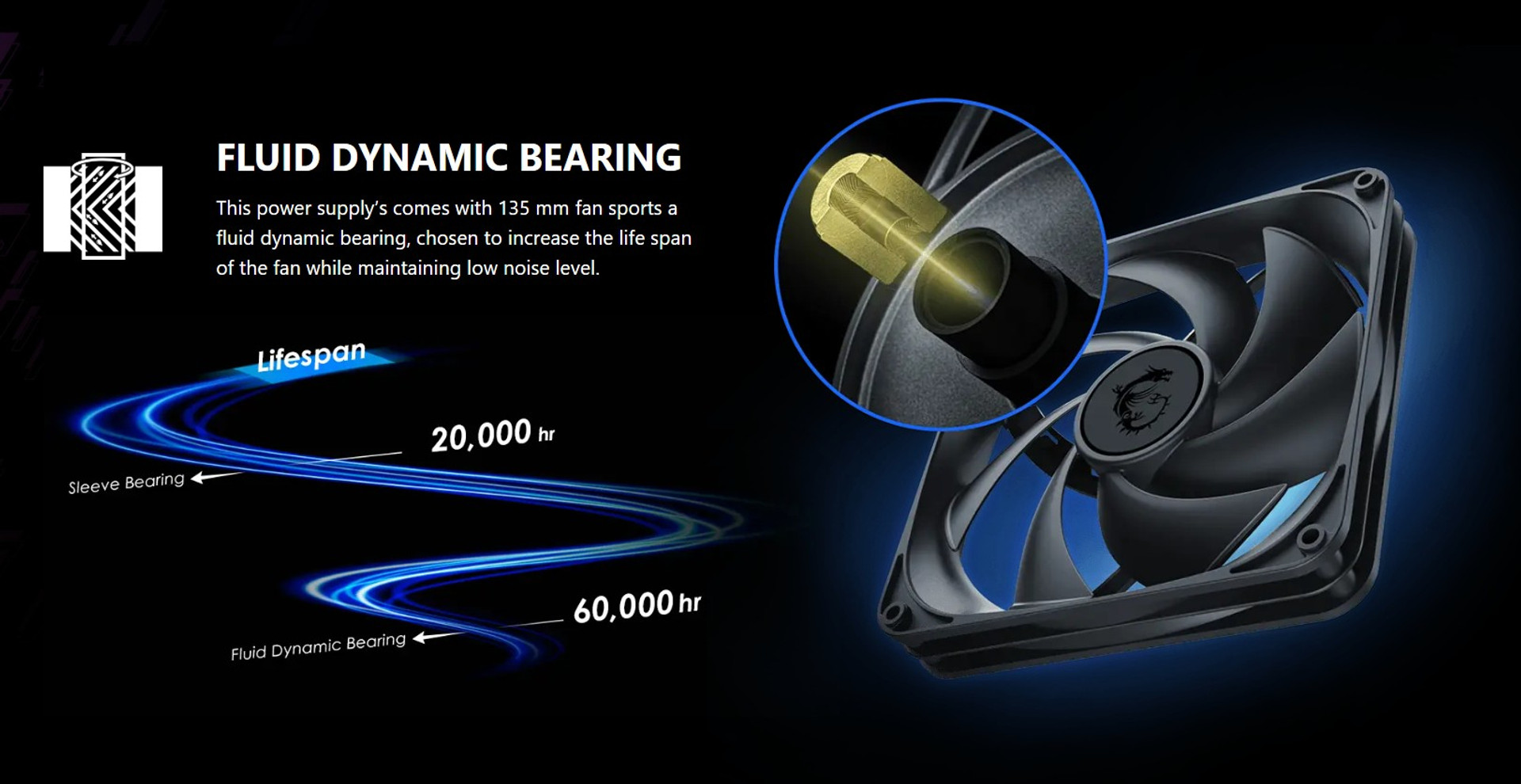

Що стосується безпосередньо вентилятора, то тут використовується 135-міліметрова модель ZIC ZFF132512H з гідродинамічною вальницею (FDB). Зазвичай вентилятори такого типу довговічніші за втулкові моделі при цьому тихші за вальниці кочення.

Низький рівень шуму під час роботи – також одна з опцій MSI MPG A850GS PCIE5. Звісно йдеться про умови, коли вентилятор обертається для додаткового охолодження компонентів. За акустичними тестами БЖ отримав сертифікат Cybenetics A++, що варте схвалення. З детальними результатами тестувань MSI MPG A850GS PCIE5 у лабораторії Cybenetics можна ознайомитись на відповідній сторінці проєкту. Для тих хто цікавиться, тут також вказана конфігурація елементної бази блоку.

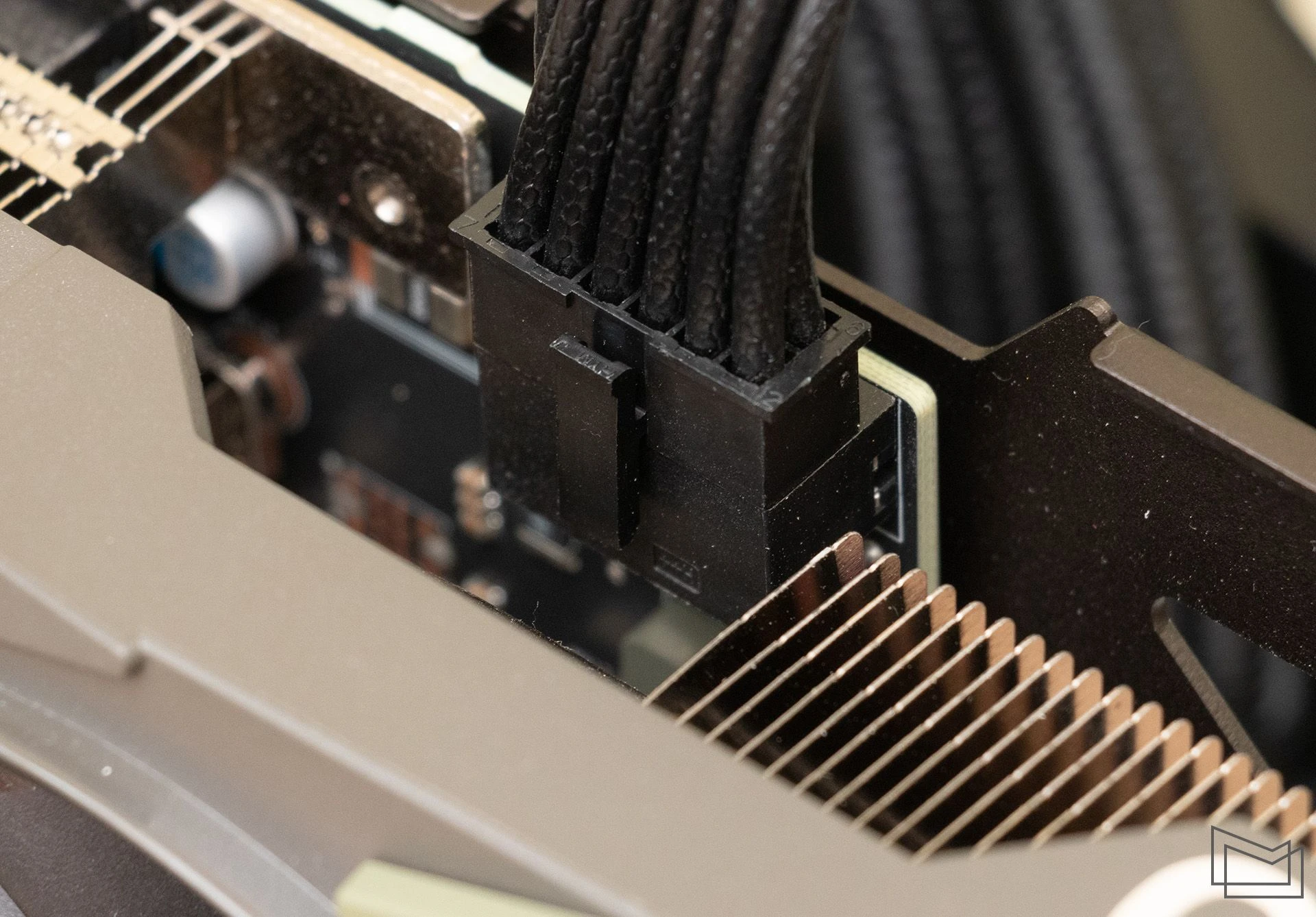

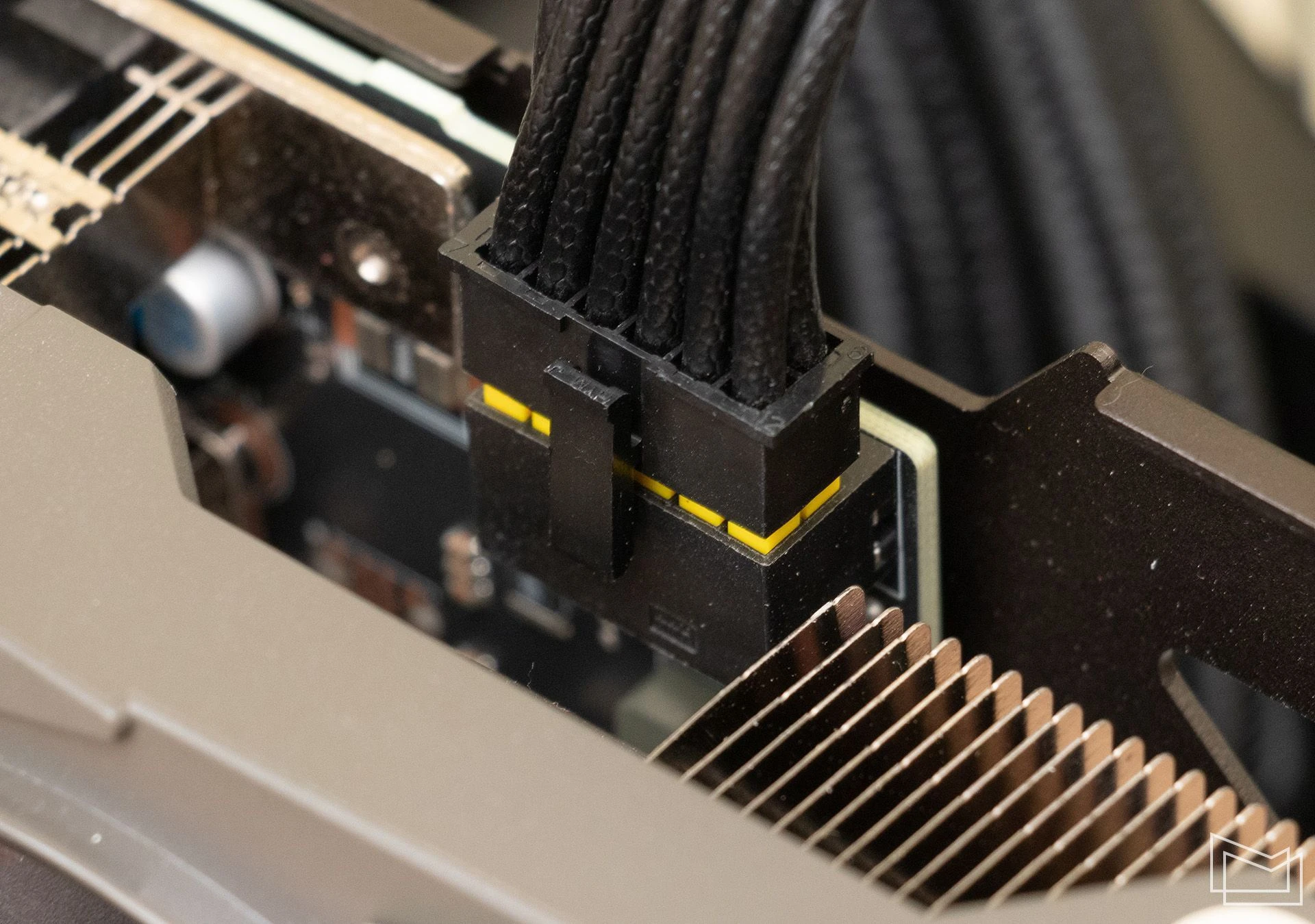

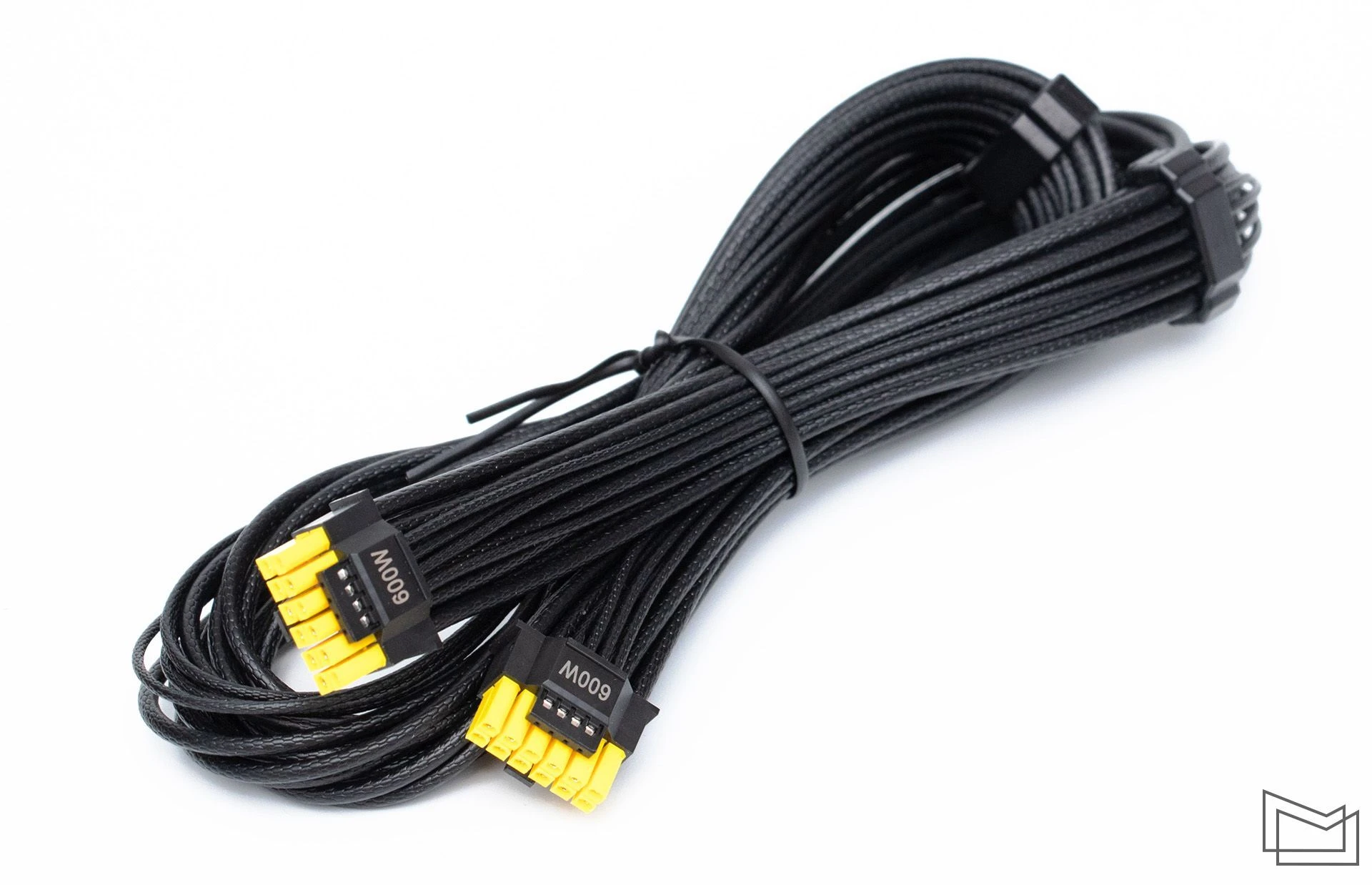

Повертаючись до оснащення, відзначимо що комплектний кабель 12V-2x6 виконаний за технологією Dual-Color 12V-2x6. Контактна частина конектора має яскраве жовте забарвлення. Після установки у відповідний роз’єм візуальна відсутність кольорових частин є додатковою ознакою щільного контакту, що принципово важливо, коли йдеться про роз’єм, здатний пропускати до 600 Вт енергії.

Також звернемо окрему увагу на те, що модель MSI MPG A850GS PCIE5 постачається з двома кабелями 12V-2x6. Один з нативними 16-контактним (12+4) "входом/виходом", другий фактично є перехідником з 12V-2x6 на два 8-контактних роз’єми PCI-E. Це додає блоку універсальності, дозволяючи без зайвих клопотів заживити як відеокарти з 12V-2x6, так і оснащені класичними PCI-E 8-pin. Ну, або ж дві одночасно, якщо їх загальне споживання вкладається у межі номінальної потужності БЖ. З урахуванням споживання інших елементів системи, звісно.

Подібне гібридне "комбо", наприклад, може знадобитись власникам GeForce RTX 50, якім нестерпно захочеться погратись у 32-бітові хіти минулих років з активними ефектами PhysX. Що саме для цього знадобиться – читайте в огляді MSI GeForce RTX 5070 Ti VANGUARD SOC Launch Edition, де ми окремо досліджували цей момент.

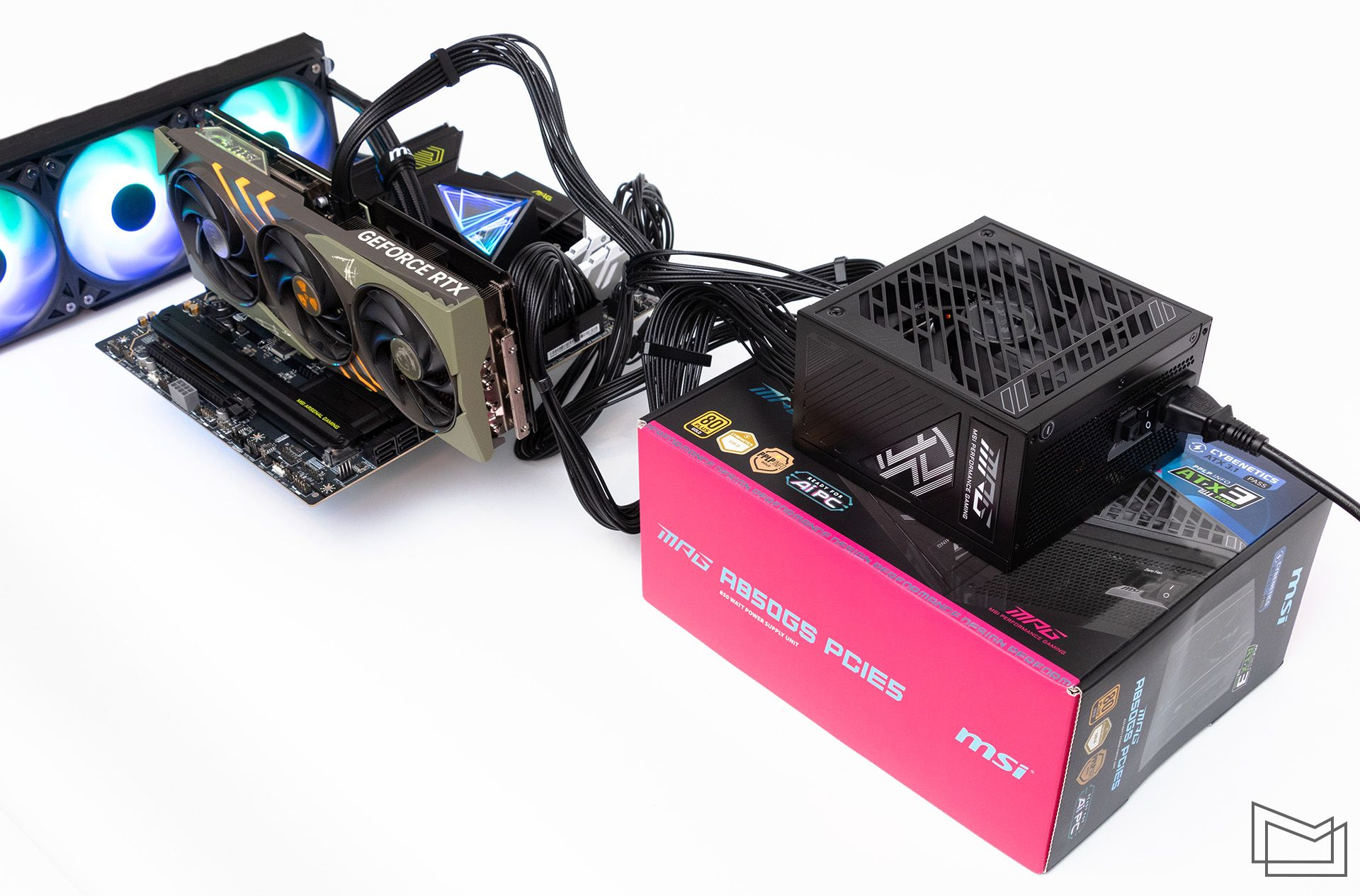

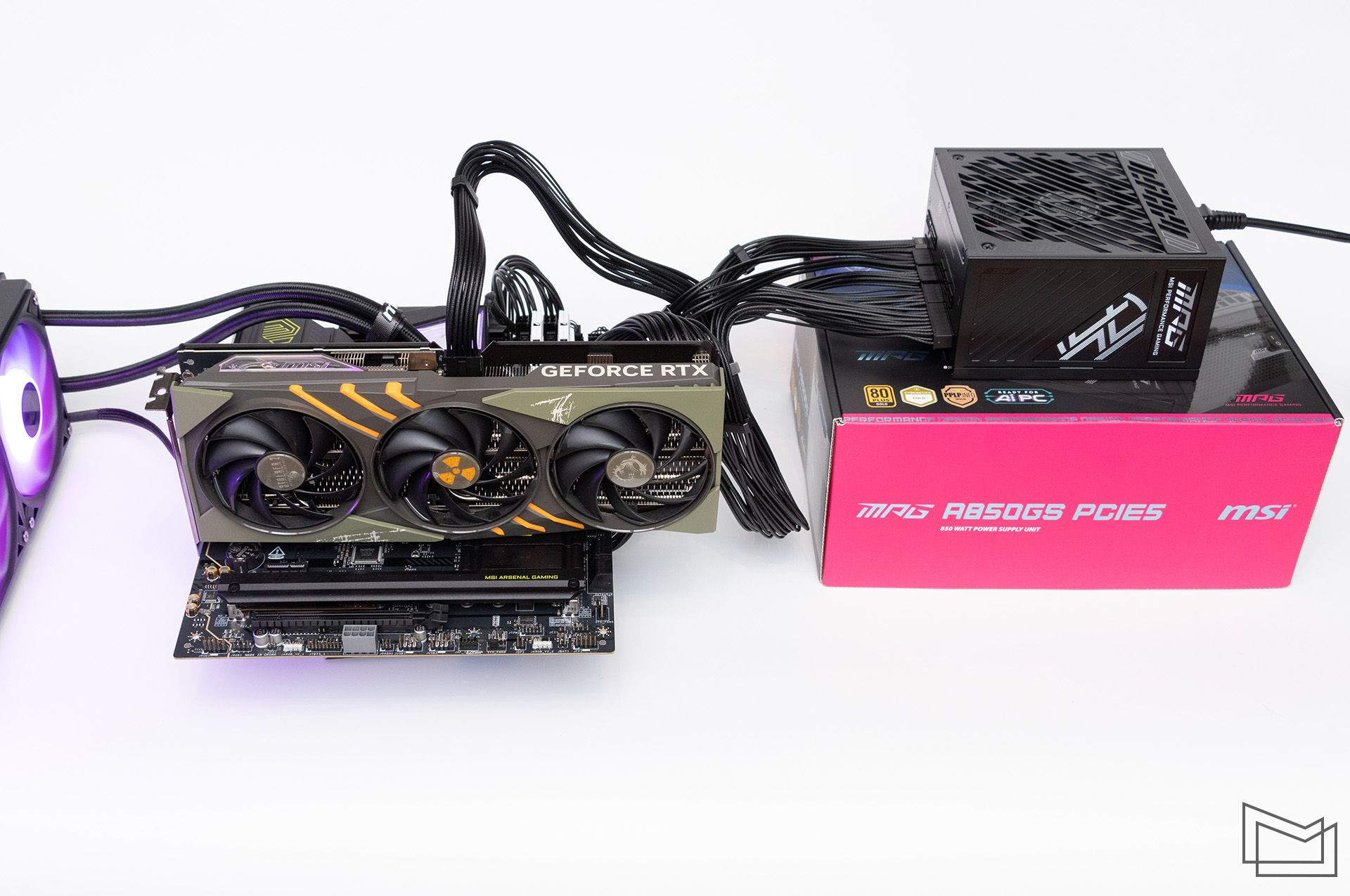

Конфігурація тестового стенда

• Материнська плата: MSI MAG B860 TOMAHAWK MAX WIFI
• Процесор: Intel Core Ultra 7 265K (8P+12E; 3,9/5,5 ГГц + 3,3/4,6 ГГц)
• Охолодження: MSI MAG CORELIQUID I360
• Пам’ять: Kingston FURY Renegade DDR5-7200 2×16 ГБ (KF572C38RWK2-32)
• Відеокарта: MSI GeForce RTX 4070 Ti SUPER 16G GAMING SLIM STALKER 2 EDITION
• Накопичувач: Kingston KC3000 1 ГБ (SKC3000S/1024G)

Для практичної перевірки можливостей БЖ ми використовували платформу з процесором Intel Core Ultra 7 265K (8P+12E; 3,9/5,5 ГГц + 3,3/4,6 ГГц) та материнською платою MSI MAG B860 TOMAHAWK MAX WIFI, детальний огляд якої ми публікували нещодавно. Хоча нові чипи Core Ultra 200 загалом економічніші за попередників, під максимальним навантаженням 20-ядерна модель може споживати понад 200 Вт, особливо якщо попередньо зняти енергетичні ліміти у налаштуваннях BIOS плати. Для наших експериментів з БП це радше плюс.

Тестовий стенд також був споряджений відеокартою MSI GeForce RTX 4070 Ti SUPER 16G GAMING SLIM STALKER 2 EDITION. Модель має рекомендовану частотну формулу для GPU – 2340/2610 МГц, а рівень енергоспоживання відповідає заявленому – 285 Вт.

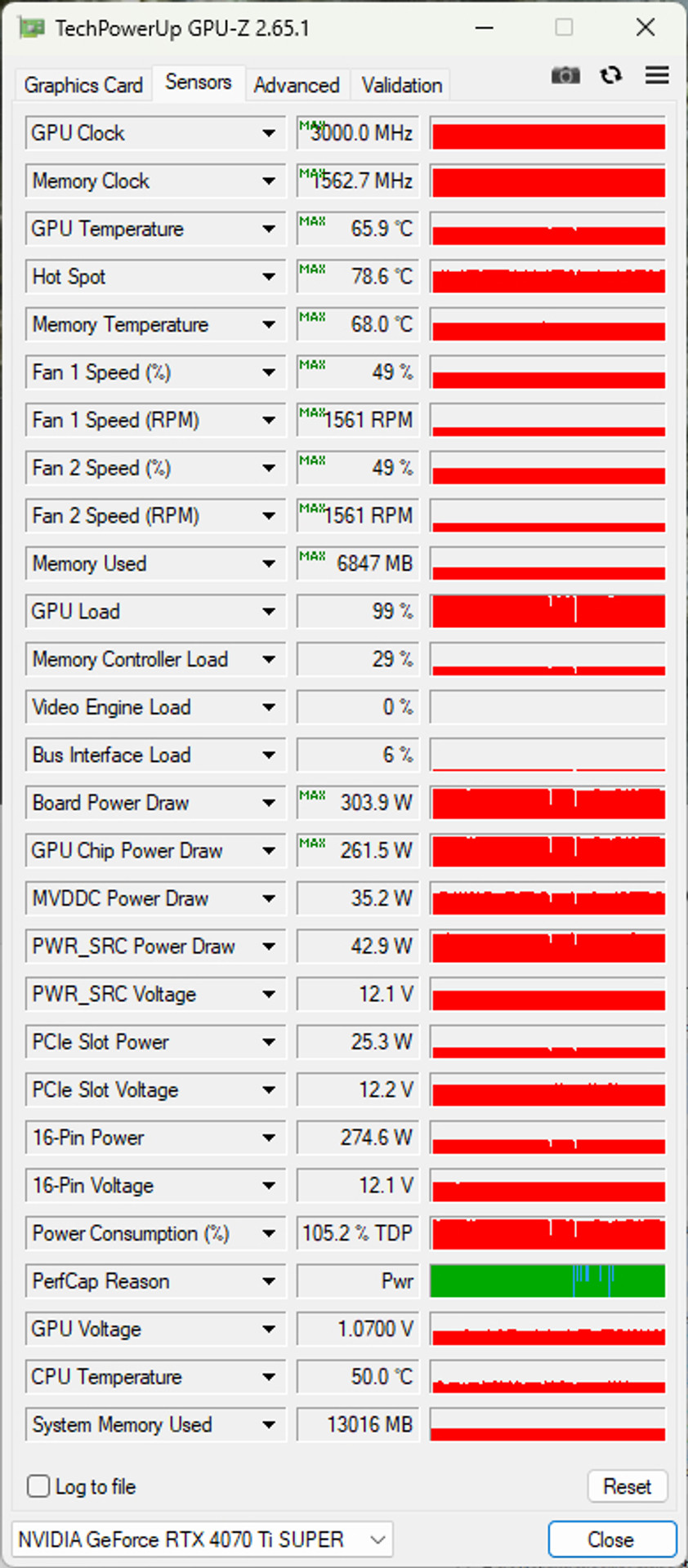

Щоб збільшити навантаження, ми додатково розігнали GPU/пам’ять, попередньо підвищивши енергетичний ліміт відеокарти до максимальних для цієї модифікації 107%. Графічний процесор вдалось прискорити на 230 МГц (2570/2840 МГц), а пам’ять стабільно працювала на ефективних 25 000 МГц, замість базових 21 000 МГц. У підсумку відеокарта на піку під ігровим навантаженням споживала до 304 Вт.

Вочевидь саме процесор та відеокарта є основними споживачами енергії у системі, втім певна частка також припадає на материнську плату, накопичувач та оперативну пам’ять. До того ж у нашому випадку використовується трьохвентиляторна система рідинного охолодження MSI MAG CORELIQUID I360 з відносно потужною помпою та додатковим ARGB-підсвічуванням.

В роботі

Щоб в експрес-режимі перевірити можливості блоку живлення, ми змоделювали кілька реалістичних сценаріїв використання системи з різними умовами навантаження та оцінили їх вплив на стабільність напруги ключових ліній – 12 В, 5 В та 3,3 В.

У виключеному стані системи ватметр реєструє споживання на рівні 0,1–0,5 Вт. У цьому випадку на материнську плату подається напруга чергового живлення, тож очевидно, що споживання відмінне від нуля, хоча й близьке до нього.

Після увімкнення системи у стані спокою платформ загалом споживала у середньому 73 Вт.

Щоб добряче навантажити Core Ultra 7 265K, ми використовували мультипотоковий тест Cinebench R23 з рендерингом сцени. В подібних умовах чип потребував 190–200 Вт (211 Вт макс.), тоді як загальний рівень енергоспоживання ПК у середньому складав 286 Вт.

У грі Cyberpunk 2077 (режим 1440p) платформа загалом витрачала 460 Вт енергії. Звісно, основним споживачем тут вже була відеокарта, тоді як CPU під час баталій потребував лише 90–100 Вт. Навіть такому "важковаговому" проєкту не під силу на 100% навантажити 20-ядерний процесор. І це добре.

Ми також перевірили режим з означеним розгоном відеокарти та підвищенням її Power Limit до 107%. Загальне енергоспоживання у цьому випадку зросло на 20 Вт – до 480 Вт.

Намагаємось ще суттєвіше навантажити блок живлення. Запускаємо одночасно тест з рендерингом Cinebench R23 та Cyberpunk 2077 з розігнаною відеокартою. Перший "розкочегарить" CPU, тоді як походеньки у Найт-Сіті витягнуть всі ресурси графічного адаптера. У цьому випадку нас звісно не цікавили результати продуктивності у вказаних застосунках, ціль – максимальне енергоспоживання. Комбінованим навантаженням вдалось отримати 565 Вт.

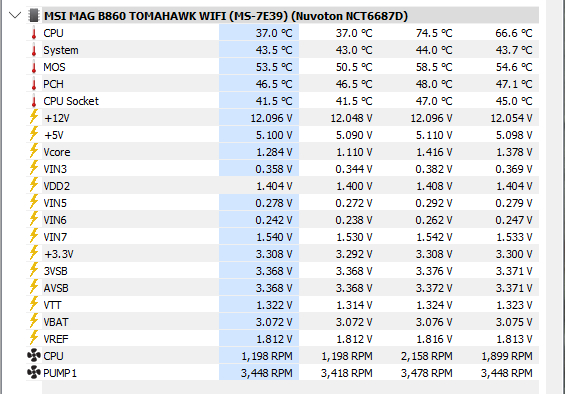

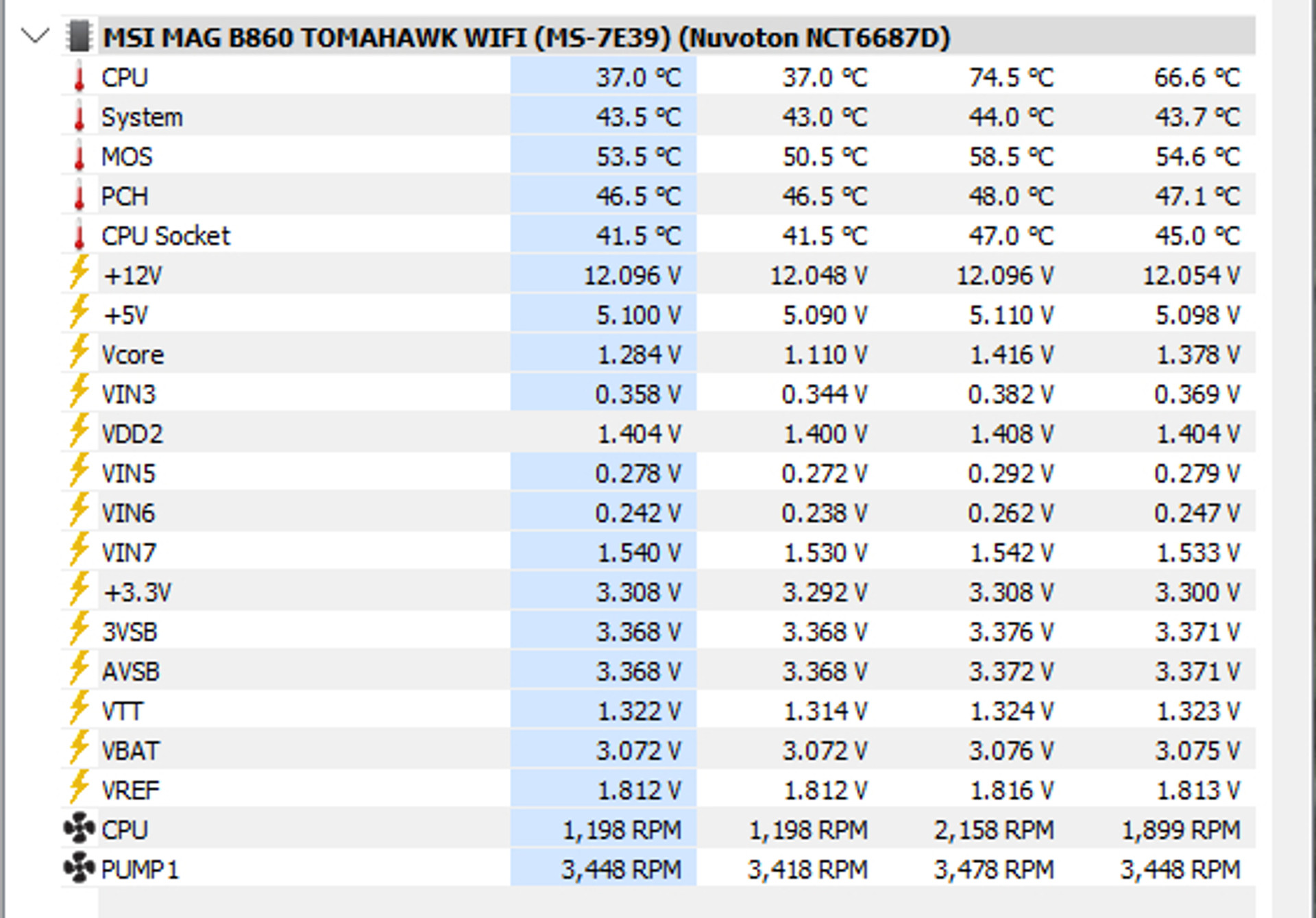

Фіксуємо режими та у кожному випадку оцінюємо відхилення на лініях 12 В, 5 В та 3,3 В. Орієнтуємось на показники моніторингу материнської плати, отримані у HWinfo64.

При навантаженні до 67% (565 Вт) від номінальної потужності 850 Вт блок чудово справляється зі стабілізацією напруги основних ліній живлення. Зниження базового вольтажу для +12 В реєструється у межах 0,6%.

Експериментальним шляхом було визначено, що при активованій функції Zero Fan вентилятор починає обертатись, коли навантаження на БП складає понад 390 Вт. Навіть по досягненню максимальних для наших умов 565 Вт, рівень шуму залишається низьким. БЖ працював тихіше системи рідинного охолодження та кулера відеокарти, тож у таких умовах складно оцінити вклад саме блоку живлення.

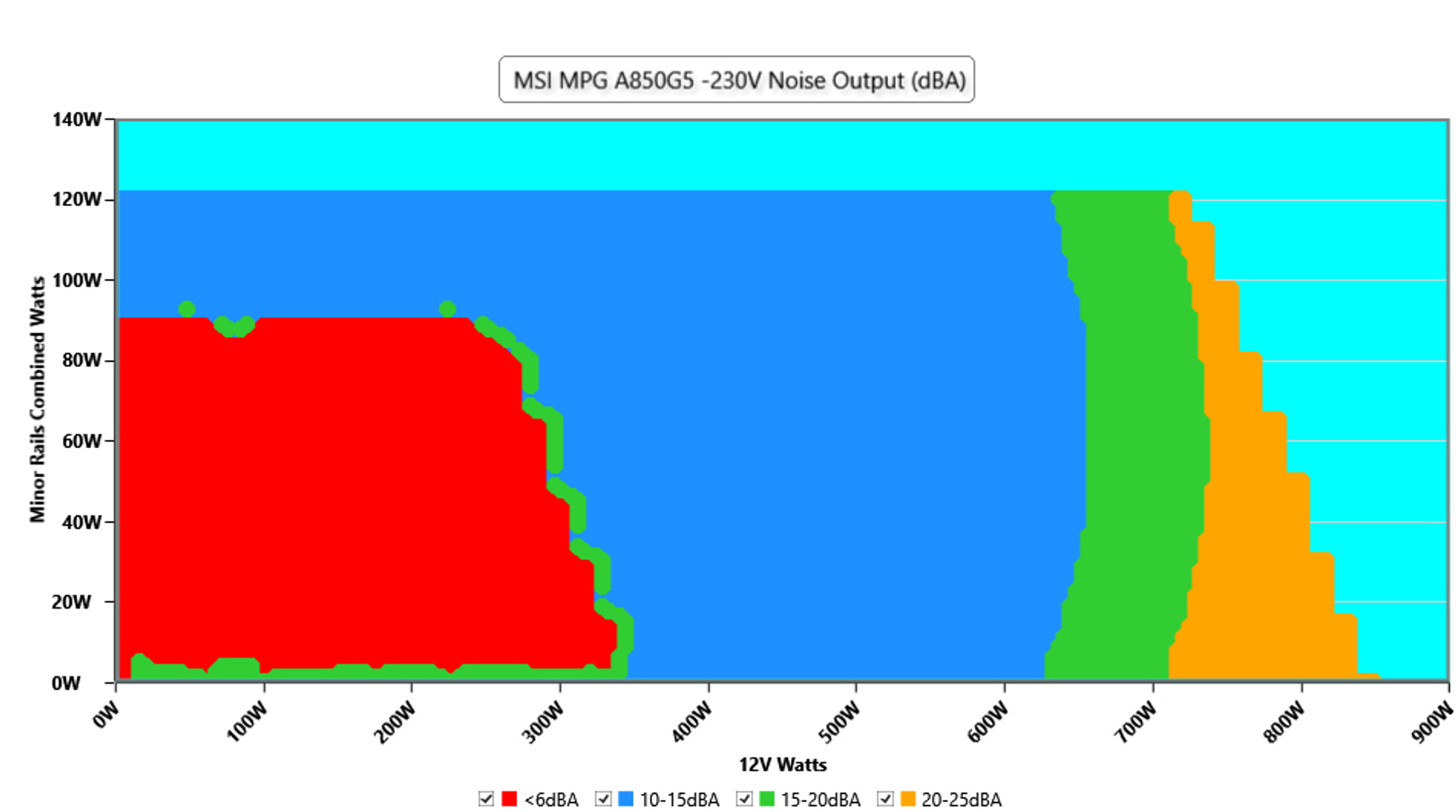

Джерело: Cybenetics

Якщо покладатись на результати, отримані під час тесту MSI MPG A850GS PCIE5 у лабораторії Cybenetics, на рівні 620–630 Вт оберти вентилятор дещо збільшуються, і черговий раз корегуються після ~710 Вт. Але навіть у цьому випадку БЖ працює дуже тихо (20–25 dBA), через що MSI MPG A850GS PCIE5 й отримав акустичну сертифікацію Cybenetics A++.

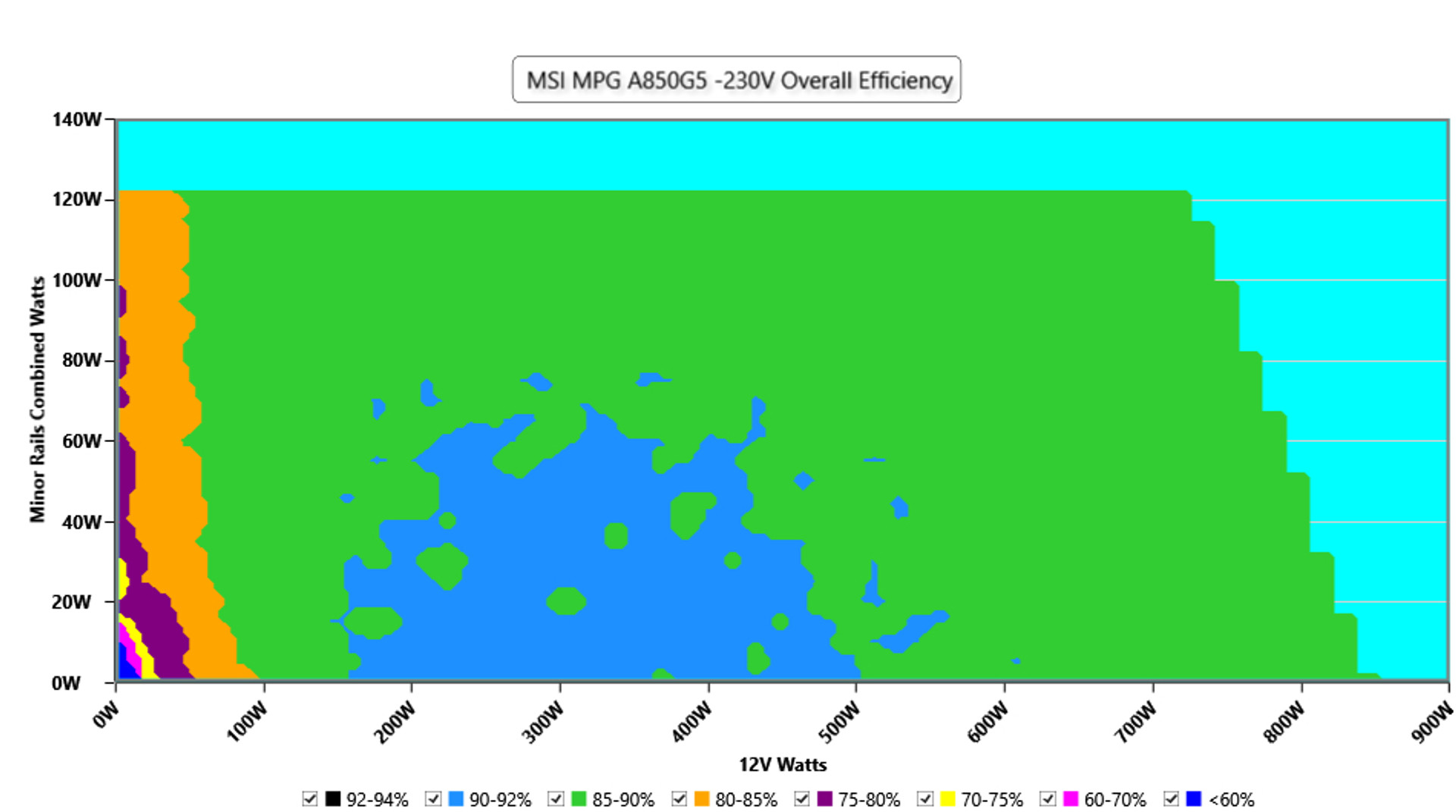

Джерело: Cybenetics

Щодо коефіцієнта корисної дії, то у певному діапазоні цей показник перебільшує 90%, що відповідає стандарту Gold. Максимальний ККД зазвичай блоки демонструють на 50% від номінальної потужності. Якщо йдеться про БЖ на 850 Вт, відповідно найбільш ефективним блок буде при робочому навантаженні ~425 Вт. У нашому випадку у грі Cyberpunk 2077 платформа потребувала ~460 Вт, що є близьким показником, тож у такій конфігурації під час ігрових сесій БЖ буде забезпечувати максимальний ККД.

Загалом блоки на 850 Вт – є оптимальним вибором для прогресивних ігрових конфігурацій, саме такі моделі ми рекомендуємо для відповідних систем у традиційному "ПК місяця". Виключенням тут є випадки з GeForce RTX 5090, що має показник Total Board Power (TBP) у 575 Вт. Якщо ПК обладнаний такою відеокартою, розробники рекомендують блок живлення на 1000+ Вт.

Ціна та строк гарантії

Блоки живлення оновленої лінійки від MSI вже доступні в Україні. Модель MSI MPG A850GS PCIE5 отримала рекомендований цінник у 7400 грн. Вочевидь БЖ недешевий та має у цьому сегменті неабияку конкуренцію. Хоча пристрої потужністю 850 Вт із сертифікатом ефективності 80 Plus Gold, підтримкою ATX 3.1 та PCIE 5.1, парою нативних конекторів 12V-2x6 та тихим вентилятором з напівпасивним режимом, за замовчуванням не потрапляють у категорію бюджетних.

Блок коштує дорожче, ніж хотілось би, але якщо враховувати оснащення, альтернативи будуть у тій же ціновій категорії. Для MSI MPG A850GS PCIE5 виробник пропонує 10-річну гарантію. При вдалому виборі зазвичай блоки залишаються у складі системи як мінімум на весь період гарантійного терміну.
