Огляд материнської плати MSI MPG Z790 EDGE TI MAX WIFI: комбінуємо Core i5-14600K та GeForce RTX 4070 Ti

Нещодавнє оновлення десктопної платформи Intel з появою процесорів Core 14-го покоління принесло мінімальні акцентовані покращення без відчутного загального прогресу у продуктивності CPU. Втім топові чипи виробника й без того демонструють гідні показники у різних дисциплінах. Для використання новеньких чипів Raptor Lake Refresh підходять актуальні материнські плати з роз’ємом LGA1700, але вочевидь, користуючись нагодою,  виробники вирішили переглянути свої модельні ряди, запропонувавши удосконалені варіанти плат. Сьогодні в нас на огляді MSI MPG Z790 EDGE TI MAX WIFI – оновлена модель з підтримкою M.2 PCI-E 5.0 та швидкісного Wi-Fi 7.

Комплект постачання MSI MPG Z790 EDGE TI MAX WIFI

Плата постачається у картонній коробці зі світлими тонами та мінімалістичним зовнішнім оформленням. Дизайнери відійшли від традиційних принтів з великим фото самого пристрою, надаючи перевагу більш лаконічним нейтральним формам.

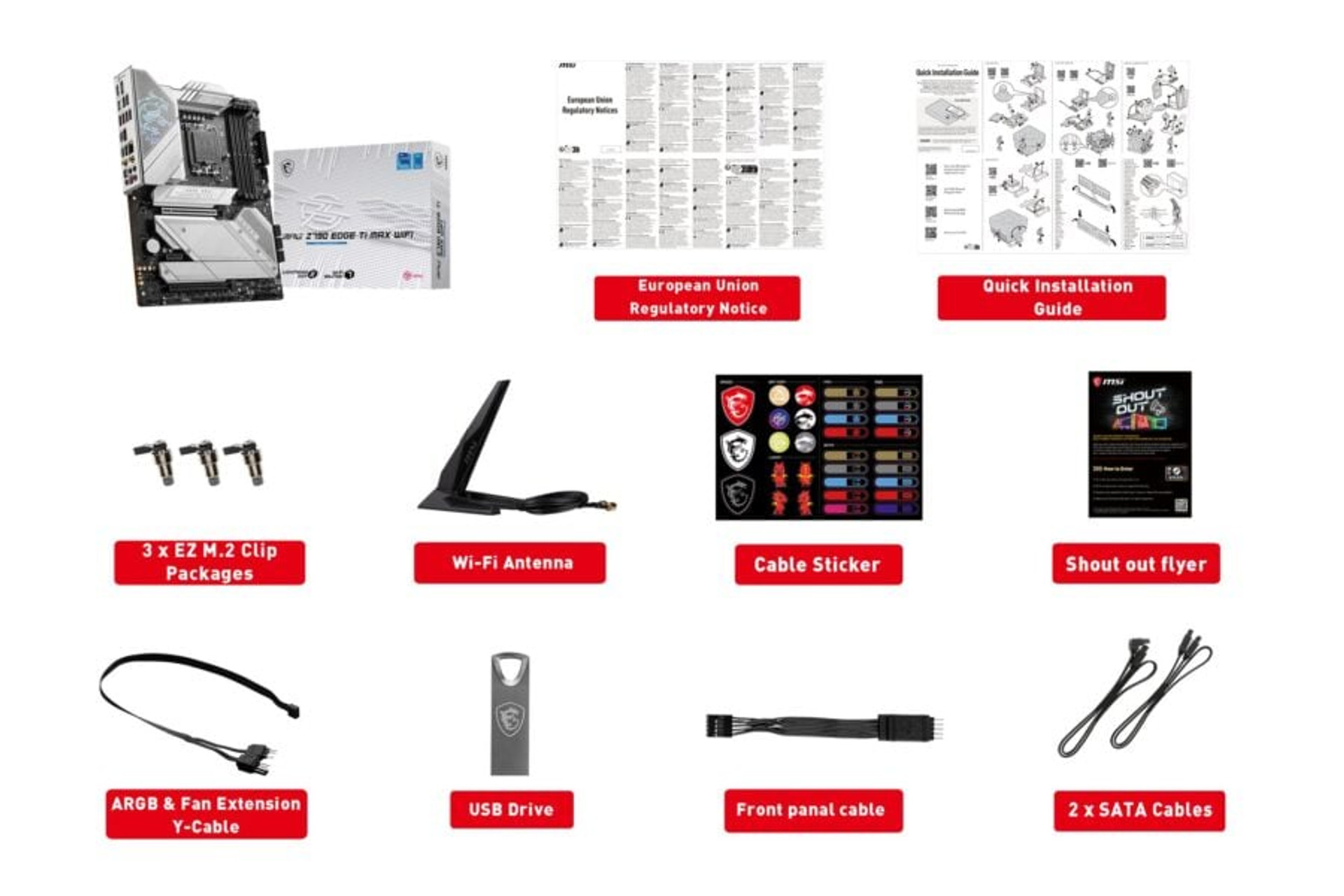

У комплекті з платою пропонується два інтерфейсні кабелі SATA, набір з трьох фіксаторів EZ M.2 Clip, Y-подібний перехідник для вентиляторів з підсвіткою aRGB та антена бездротового модуля. Дуже корисним буде подовжувач для підключення елементів керування та індикації корпусу, також у нагоді може стати набір маркувальних наліпок для кабелів та стікерів з лого виробника.

Приємно бачити, що набір необхідних драйверів та супутнього ПО пропонується на USB-накопичувачі. MSI вочевидь підтримує ініціативу зі зменшення використання паперу, тож у комплекті пропонується лише невеличка брошура з базовою інформацією з підключення плати. Детальний посібник користувача можна завантажити з сайту виробника.

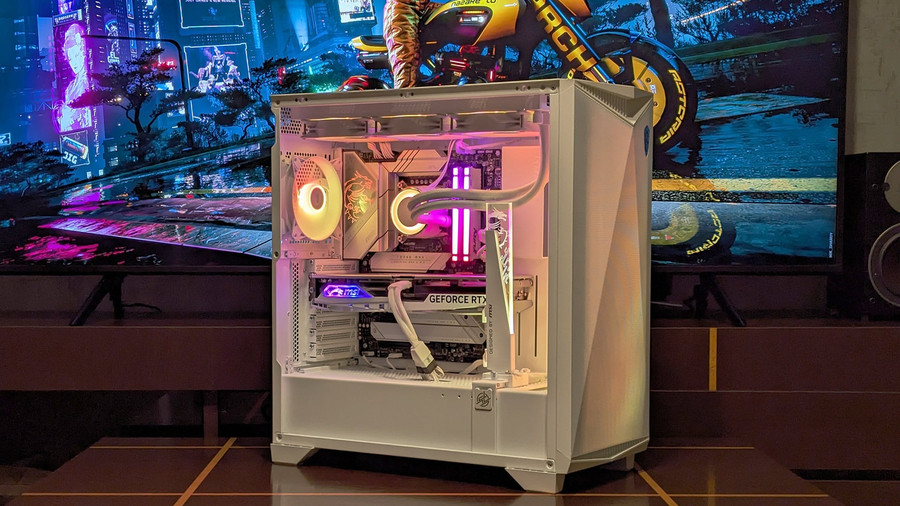

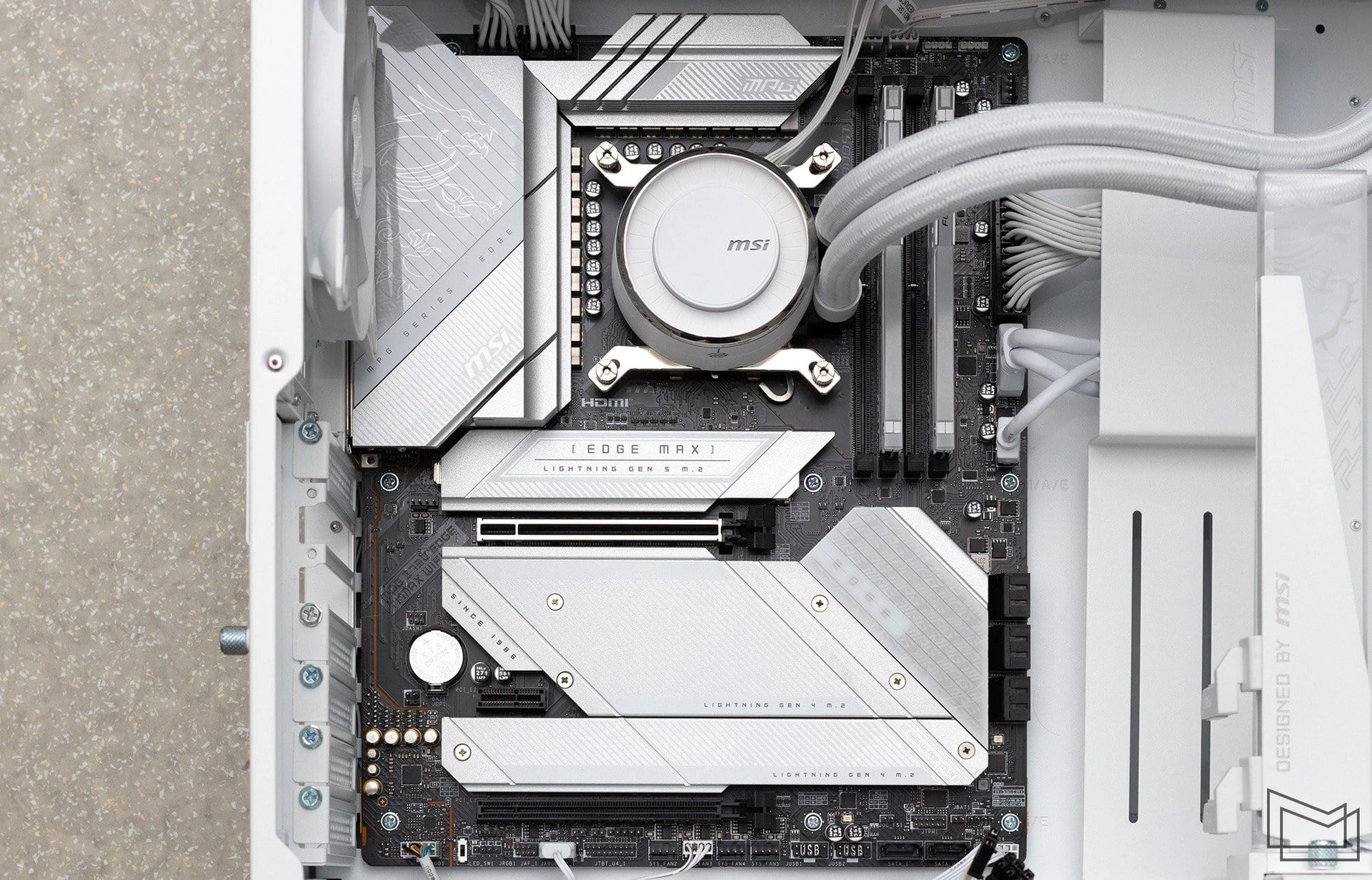

MSI MPG Z790 EDGE TI MAX WIFI потрапила до нас на тестування вже у складі потужної ігрової системи з процесором Core i5-14600K, відеокартою GeForce RTX 4070 Ti та 32 ГБ пам’яті DDR5-6000. Конфігурація досить близька до тієї, що ми рекомендуємо для прогресивної ігрової платформи у рамках традиційного “ПК місяця”. Тож після знайомства безпосередньо з можливостями плати, ми також оцінимо загальний потенціал системи, зібраної на її основі.

Дизайн та компонування

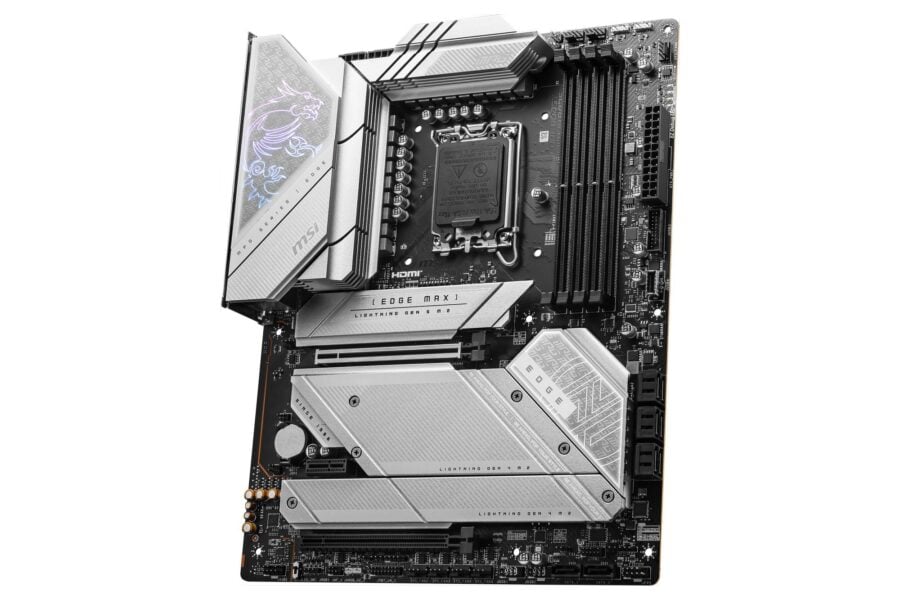

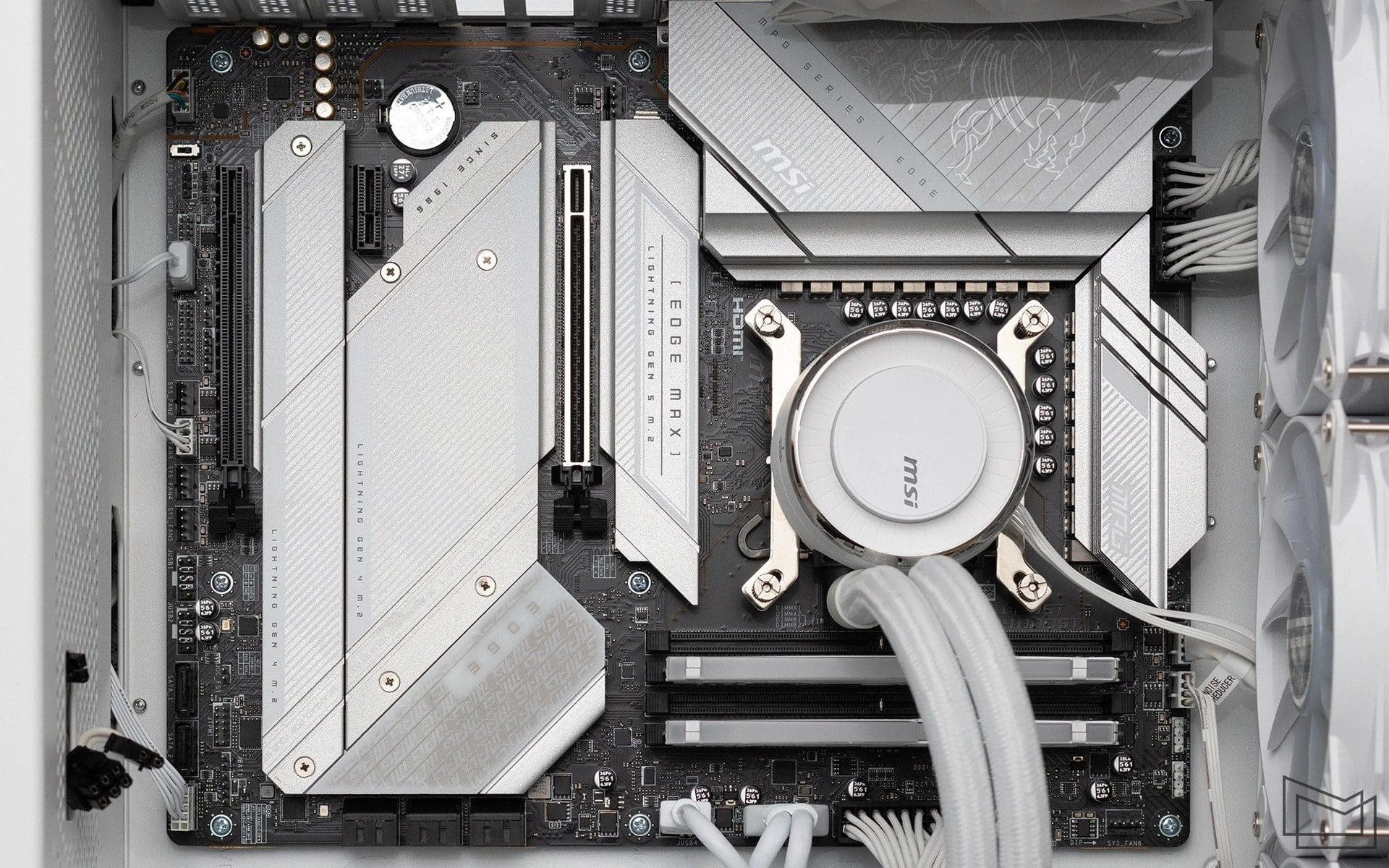

Для MSI MPG Z790 EDGE TI MAX WIFI використовується класичний ATX-формат з габаритами 305×244 мм. Візуальне оформлення плати грає на контрасті чорної текстолітової основи та світлими сріблястими елементами системи охолодження, що прикриває значну частину пристрою.

У подібному дизайні MSI MPG Z790 EDGE TI MAX WIFI є досить універсальною для систем з акцентованим кольоровим оформленням. Вона підійде як для різнобарвної платформи, так і для ПК з компонентами у світлих тонах.

Повертаючись від естетики до технічних характеристик, слід зазначити, що модель заснована на топовому чипсеті Intel Z790 та готова для роботи з усім асортиментом процесорів Intel Core 12/13-го, а також 14-го поколінь. MSI MPG Z790 EDGE TI MAX WIFI була представлена одночасно з появою чипів Raptor Lake, тож модель початково має підтримку цих CPU, не потребуючи попереднього оновлення BIOS.

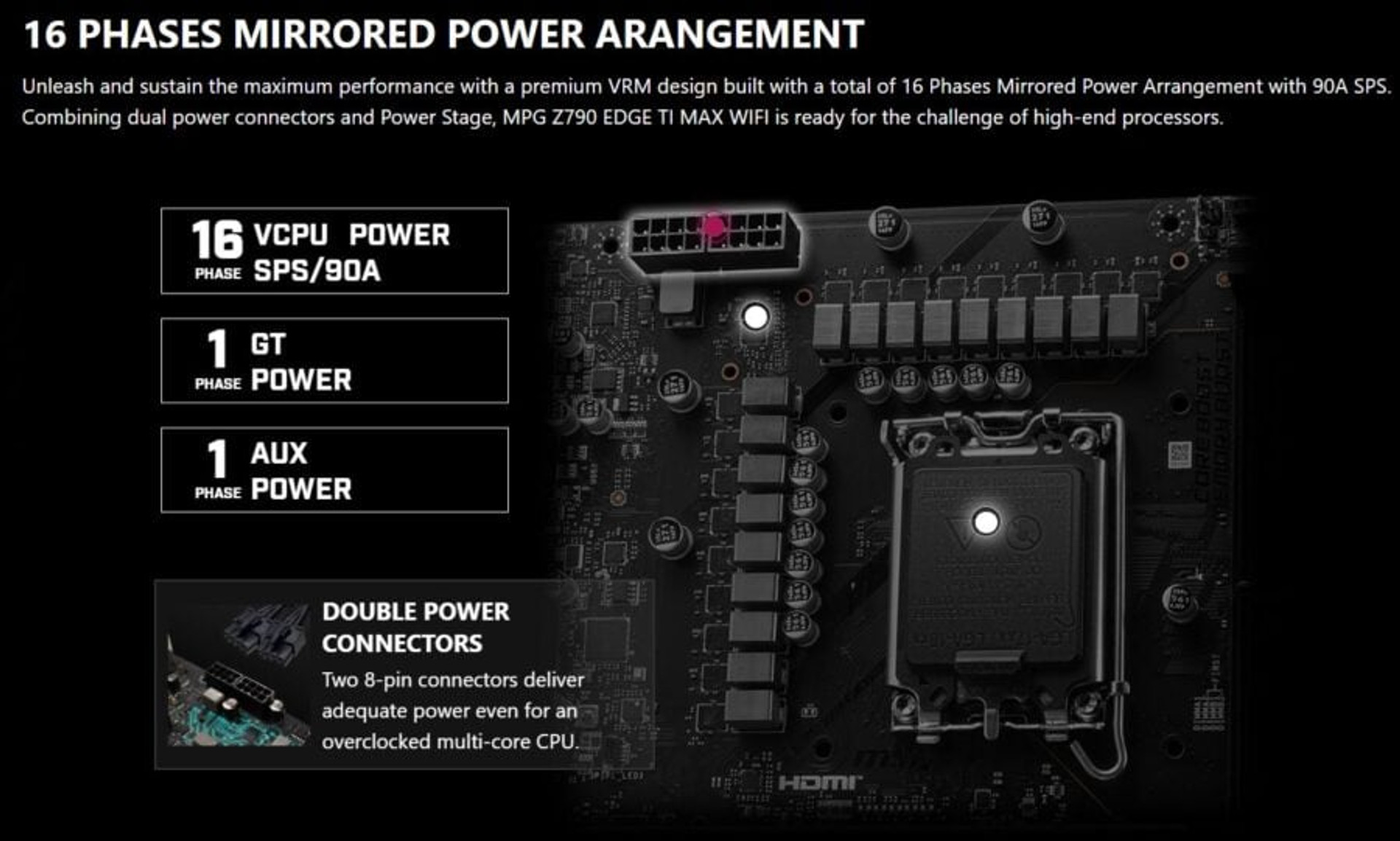

Силовий модуль плати має конфігурацію 16+1+1 зі збірками ISL99390 (SPS), розрахованими на роботу з піковим струмом до 90А, та керуючим контролером Renesas RAA229132. Потужна підсистема стабілізації живлення процесора – фактична необхідність для роботи з топовими чипами Rapror Lake й оновленими Refresh-версіями, які при знятті енергетичних лімітів можуть споживати понад 300 Вт. З цієї ж причини не викликає подиву використання двох 8-контактних роз’ємів для подачі додаткового живлення.

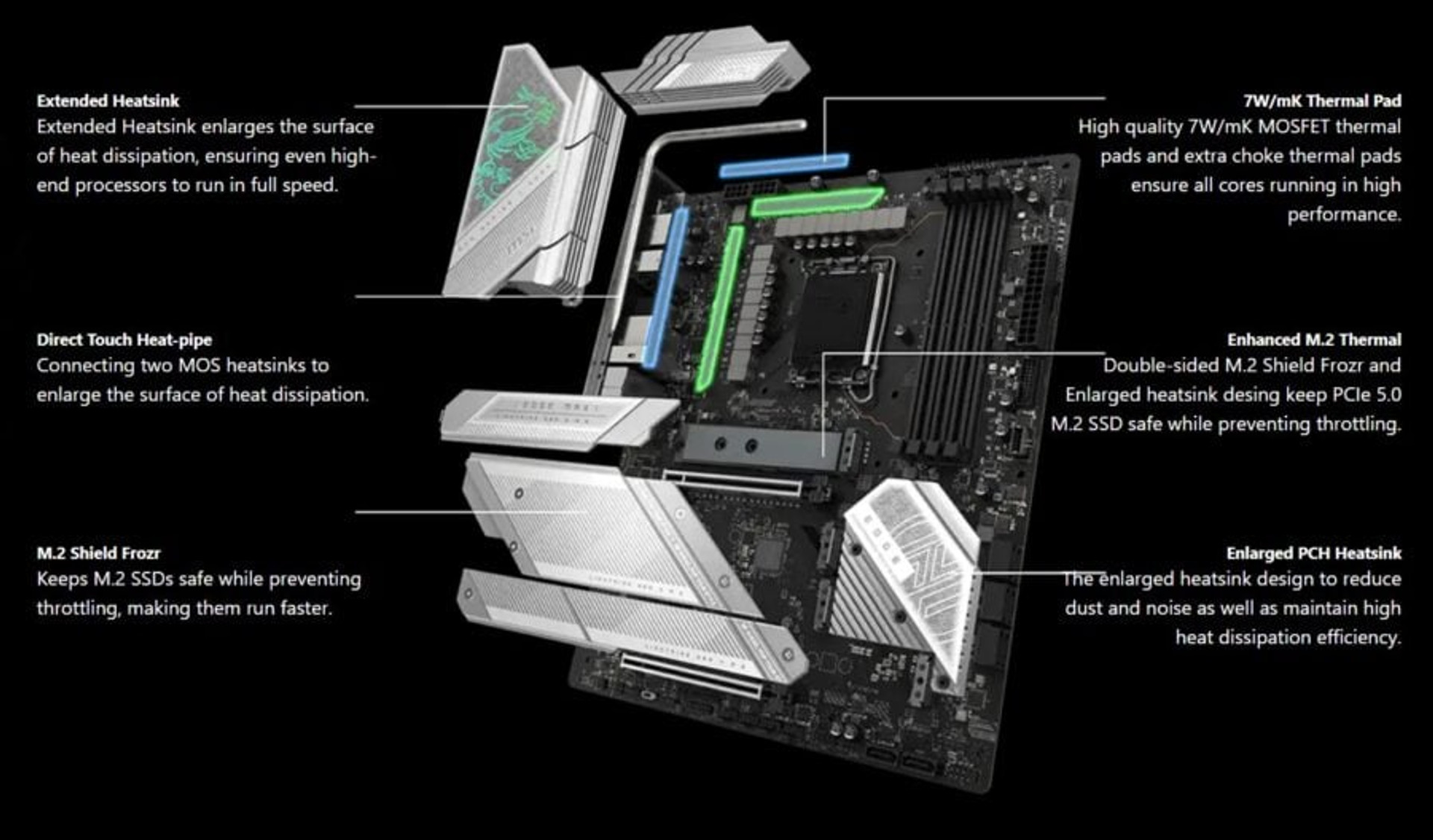

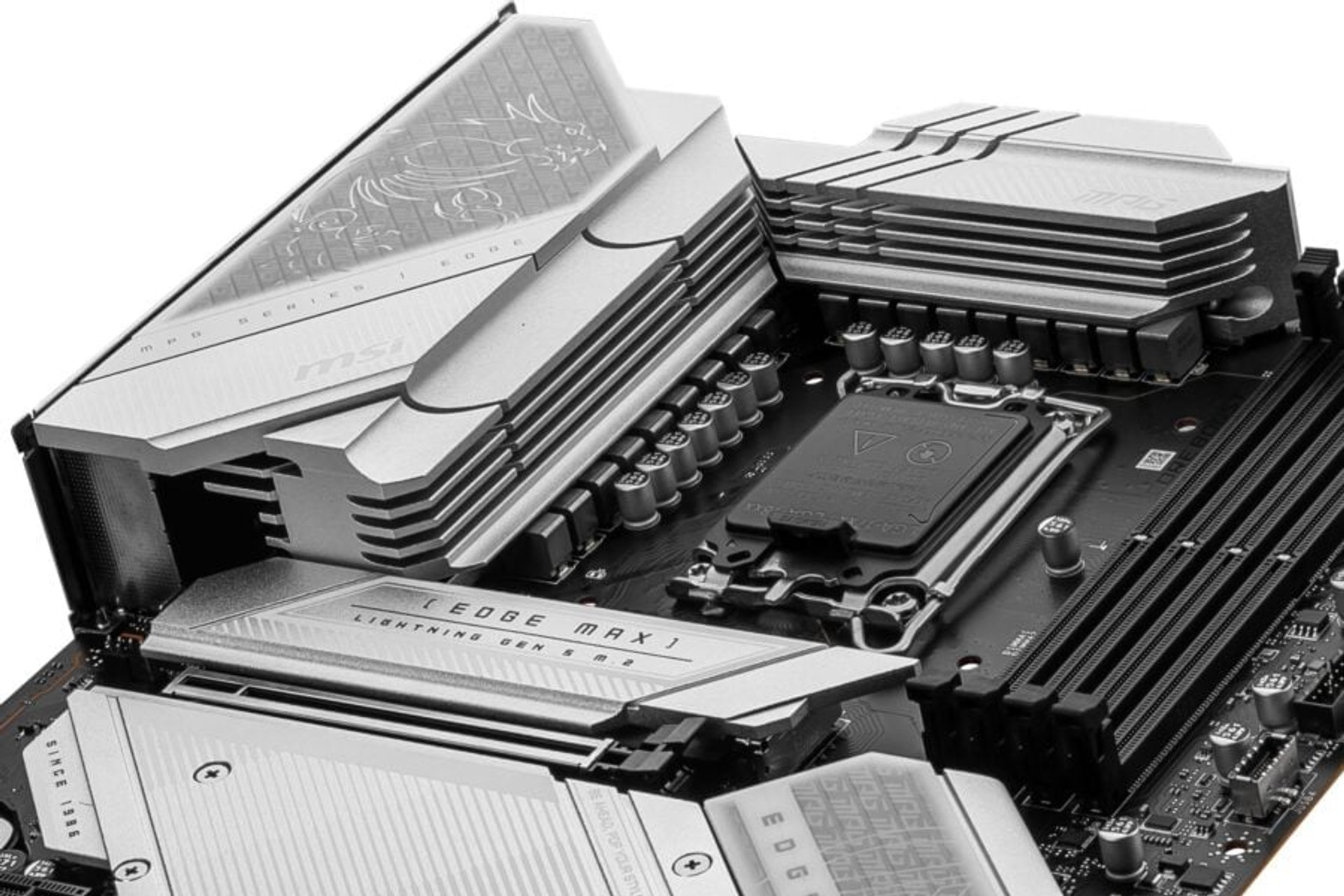

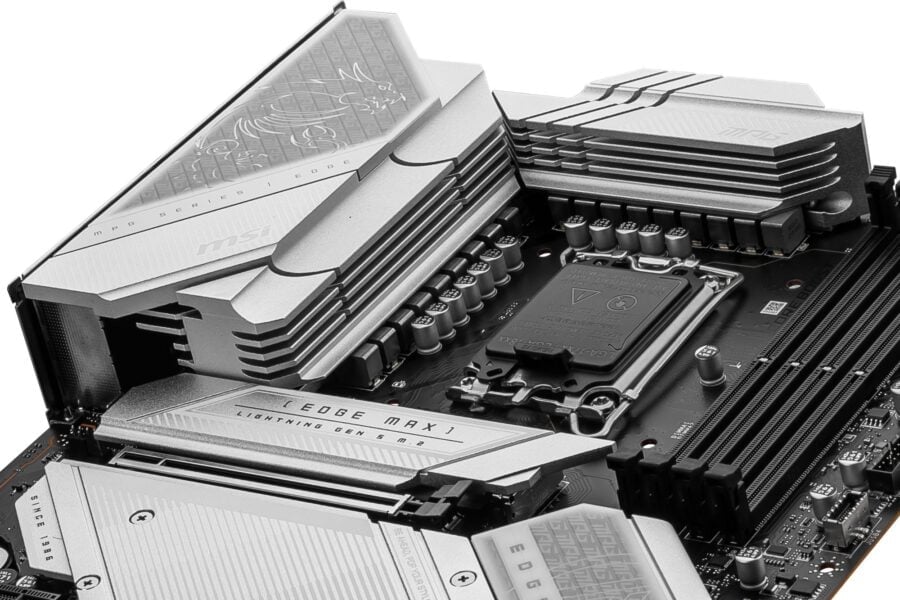

Для охолодження силових елементів використовується досить складна конструкція з габаритними радіаторами. Основний масивний блок, що закріплюється на елементах, вишикуваних вздовж інтерфейсної панелі, додатково виконує роль декоративного кожуха. MSI першою почала використовувати радіатори подібного профілю, що дозволило суттєво збільшити площу розсіювання. З однієї сторони, таким чином збільшується ефективність відводу тепла, а отже покращується температурний режим роботи VRM, з іншої – урізноманітнює зовнішній дизайн плати. Другий блок дещо компактніший, але також має профіль з формовкою, що дозволяє краще вловлювати внутрішні повітряні потоки.

Крім того, обидва радіатори пов’язані між собою тепловою трубкою, що дозволяє вирівняти температурне навантаження між обома блоками. З деталей, на які звертає увагу виробник, відмітимо використання наліпок з теплопровідністю 7 Вт/мК.

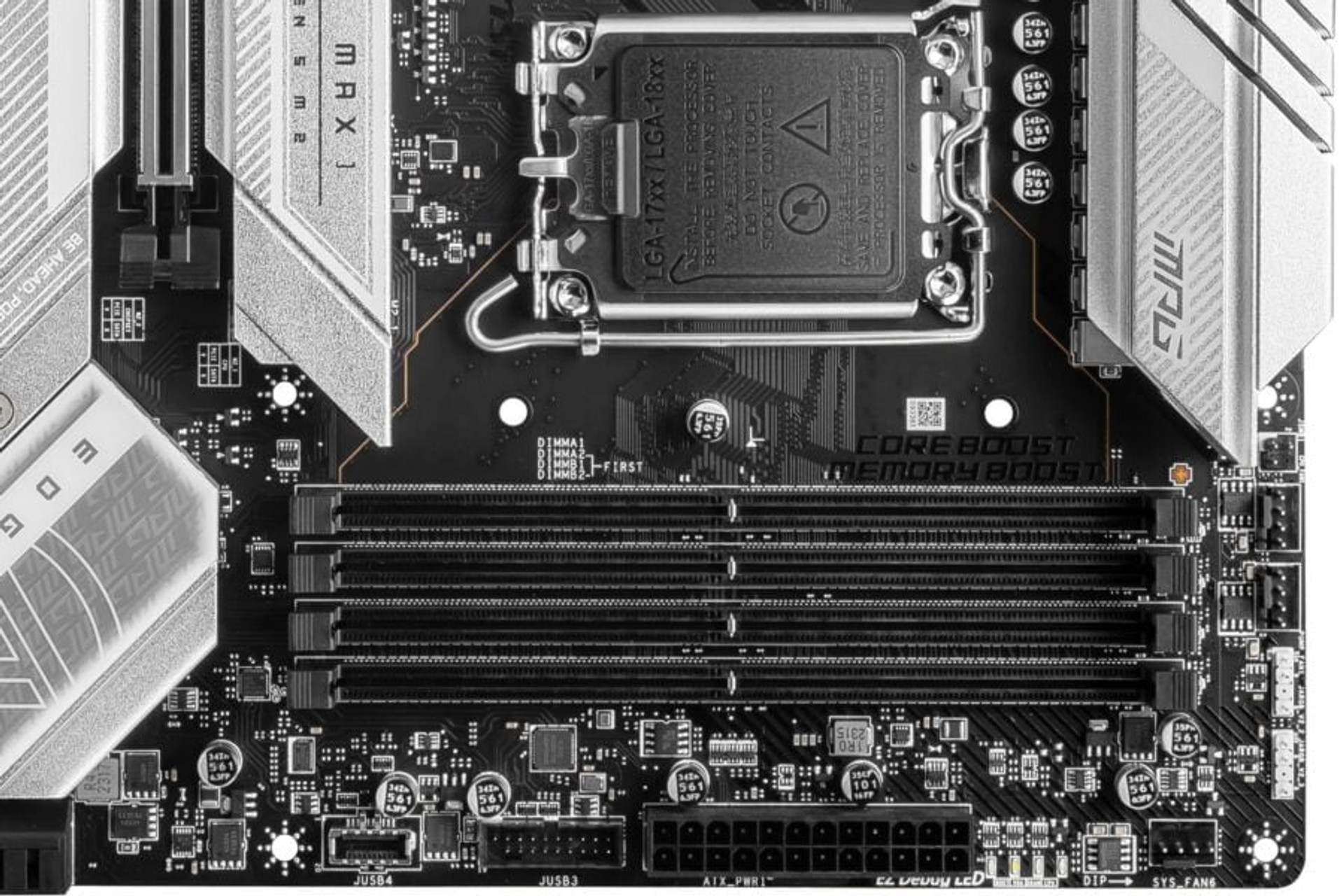

MSI MPG Z790 EDGE TI MAX WIFI має чотири слоти для модулів пам’яті стандарту DDR5. Для систем навіть середнього рівня варіанти з DDR4 фактично навіть не розглядаються, а для платформ класом вище DDR5 вже стала однозначним вибором. Якщо ще рік тому, моделі на Intel Z790 з DDR4 ще були досить розповсюдженим явищем, то після значного зниження вартості DDR5 платформи для відносно потужних систем використовують виключно цей стандарт ОЗП.

Максимальна місткість пам’яті – 192 ГБ, що говорить про підтримку небінарних модулів на 48/24 ГБ. Що ж стосується швидкісних режимів, то для MSI MPG Z790 EDGE TI MAX WIFI заявлена підтримка комплектів до DDR5-7800+.

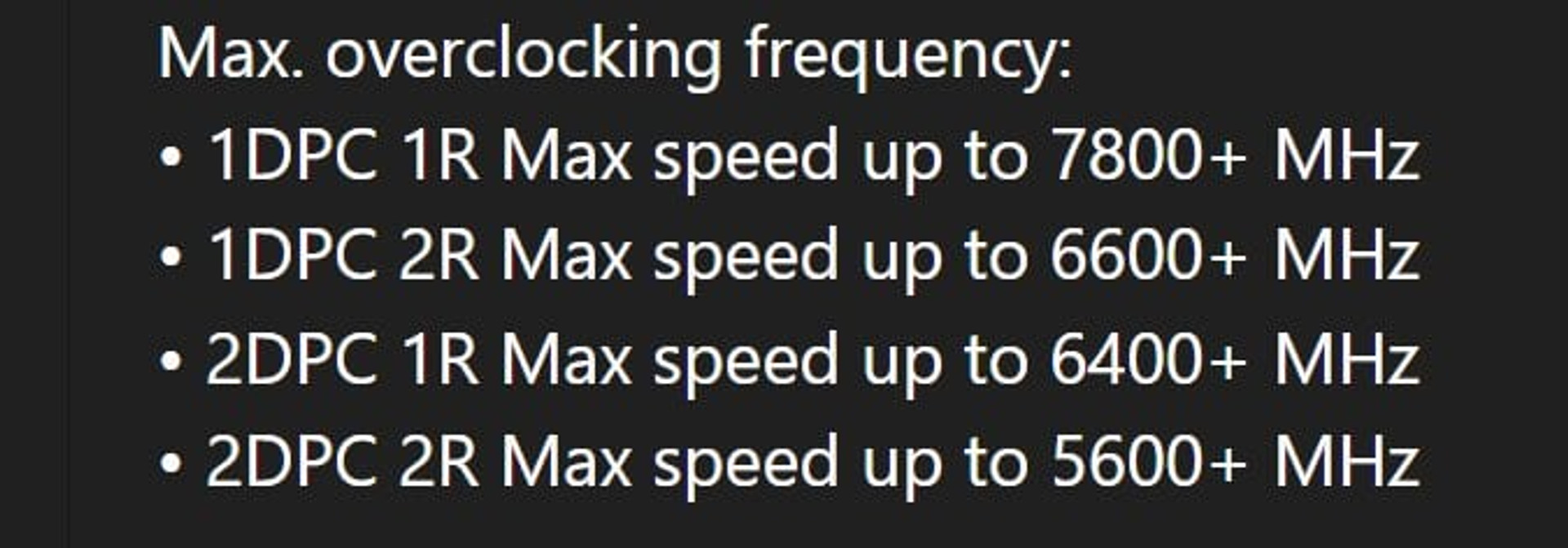

При цьому імпонує відкритість розробників, які відверто попереджають, що при використанні дворангових планок, або чотирьох модулів у системі, їх граничні робочі режими можуть бути нижчими. Це актуально для всіх материнських плат, але зазвичай виробники не люблять акцентуватись на цьому питанні.

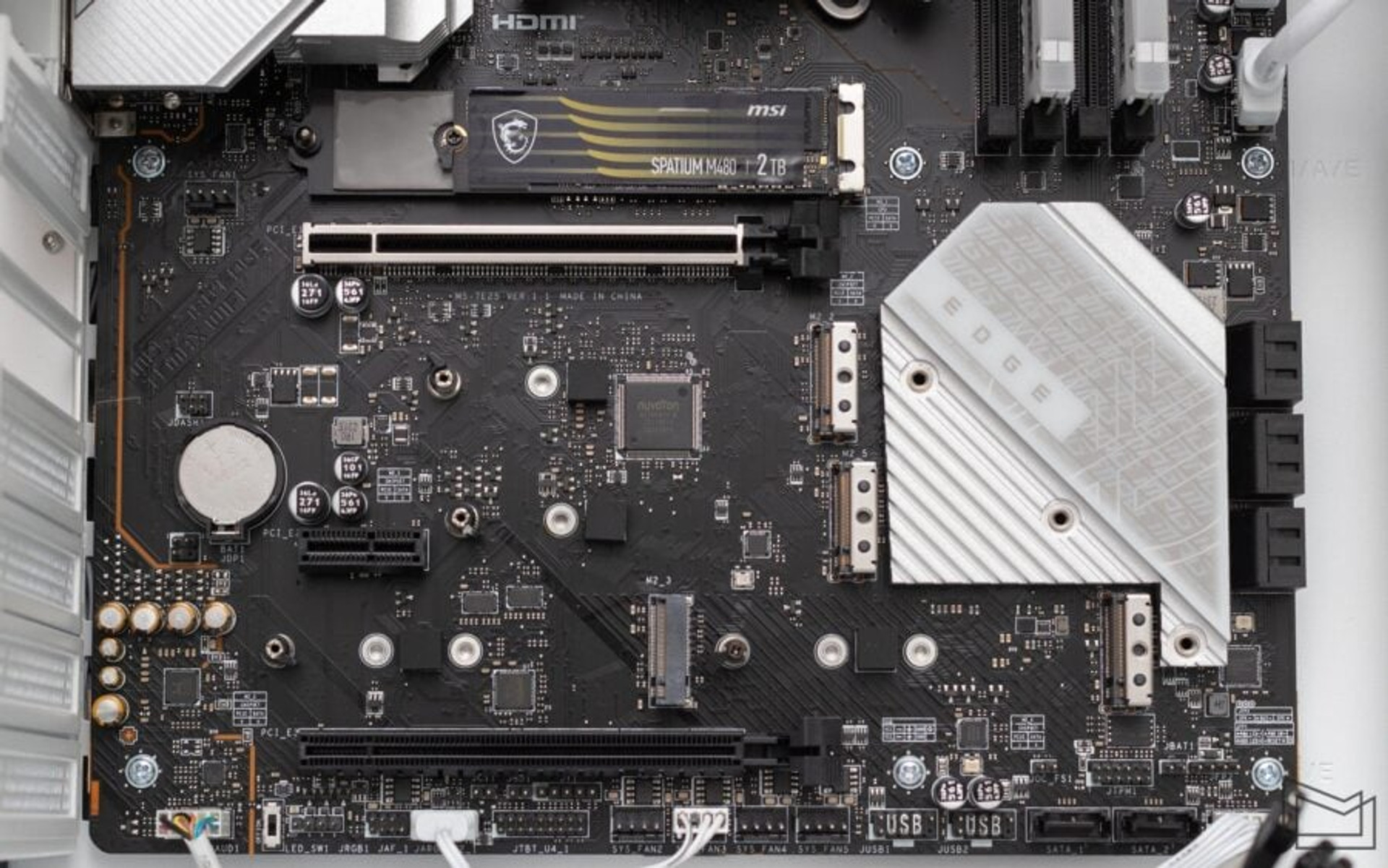

MSI MPG Z790 EDGE TI MAX WIFI пропонує три слоти для карт розширення – два повноформатні PCI-E x16 та один PCI-E x1. Основний роз’єм підтримує стандарт PCI Express 5.0 та використовує процесорні лінії шини. Сам конектор має додаткові металеві “обладунки” Steel Armor для покращення механічної міцності. Привертає на себе увагу й збільшення розмірів натискача фіксатора (XL Clip) – корисна річ, коли використовуються габаритні відеокарти із захисними панелями на зворотній стороні. У такому випадку збільшені лопаті дозволяють простіше дотягнутись до утримувача.

Другий повнорозмірний слот працює у режимі PCI-E x4 4.0, а компактний – PCI-E 3.0 x1. Обидва використовують ресурси чипсета Intel Z790.

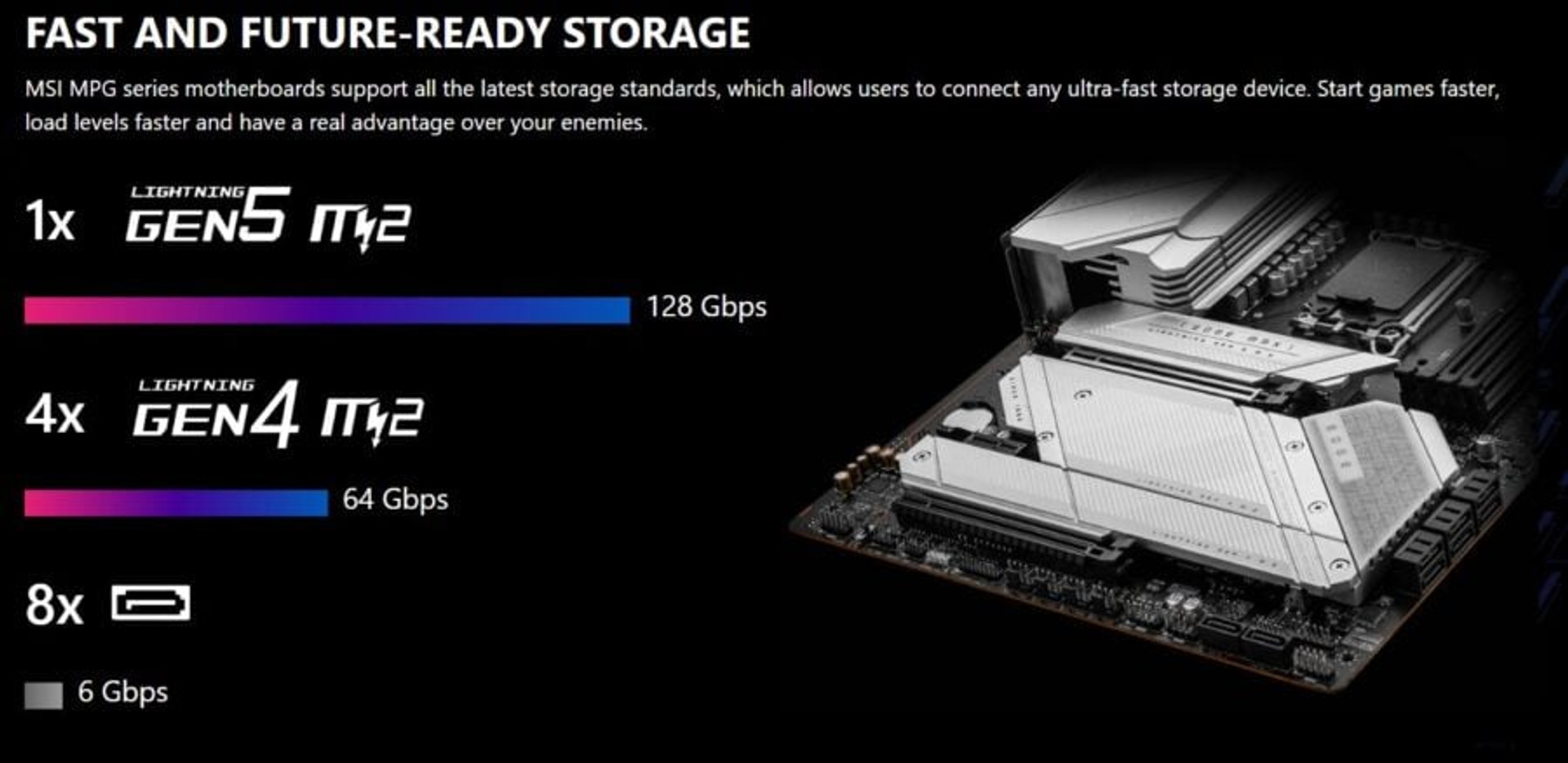

Оновлена модель MSI MPG Z790 EDGE TI MAX WIFI як і попередниці, дозволяє використовувати до п’яти швидкісних M.2-накопичувачів. Відповідна кількість конекторів передбачена на PCB. Подібна конфігурація значно розширює можливості налагодження підсистеми зберігання даних. Це стосується яка загальної місткості, так і варіативності SSD різних стандартів.

Одним з вагомих нововведень саме MSI MPG Z790 EDGE TI MAX WIFI стала підтримка максимально швидкісних накопичувачів PCI-E 5.0. Для платформи LGA1700 це потребує від виробників плат додаткових зусиль. У такому випадку необхідно передбачити можливість розділення процесорних ліній PCI Expres 5.0, виділивши необхідний ресурс для порту M.2. Подібна функціональність зазвичай реалізована лише на топових коштовних платах на Intel Z790. Тепер до цього переліку доєдналась і MSI MPG Z790 EDGE TI MAX WIFI.

Перший роз’єм M.2_1 дозволяє підключати найбільш швидкісні накопичувачі PCI-E 5.0 x4. Навіть якщо подібні SSD ще досить вартісні та мають підвищене енергоспоживання з відповідним нагрівом, можливість використовувати такі моделі у перспективі зайвою не буде. Втім потрібно зазначити, що при встановленні SSD будь-якого стандарту у роз’єм M.2_1, основний слот PCI-E x16 5.0 буде працювати у режимі PCI-E x8 5.0.

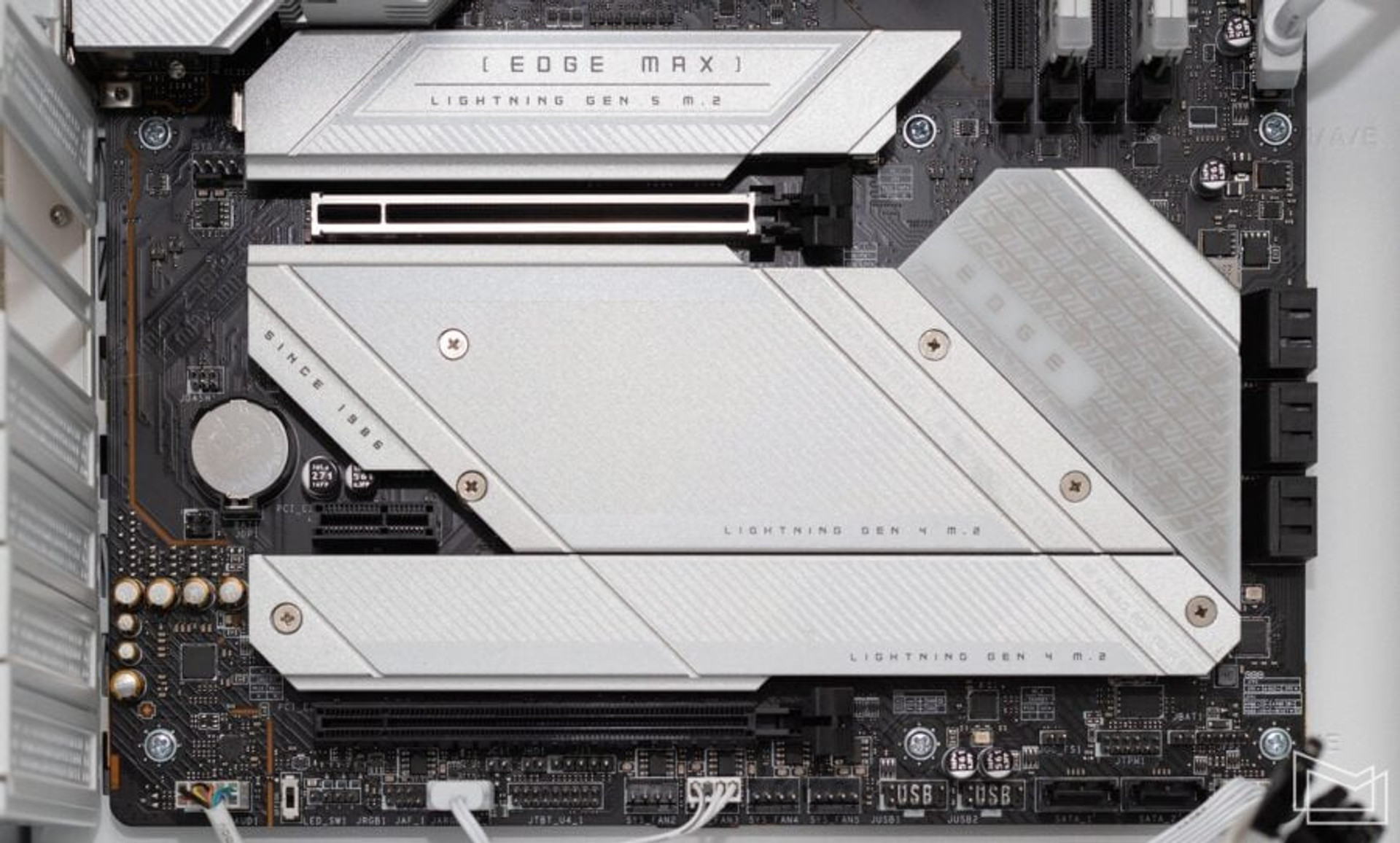

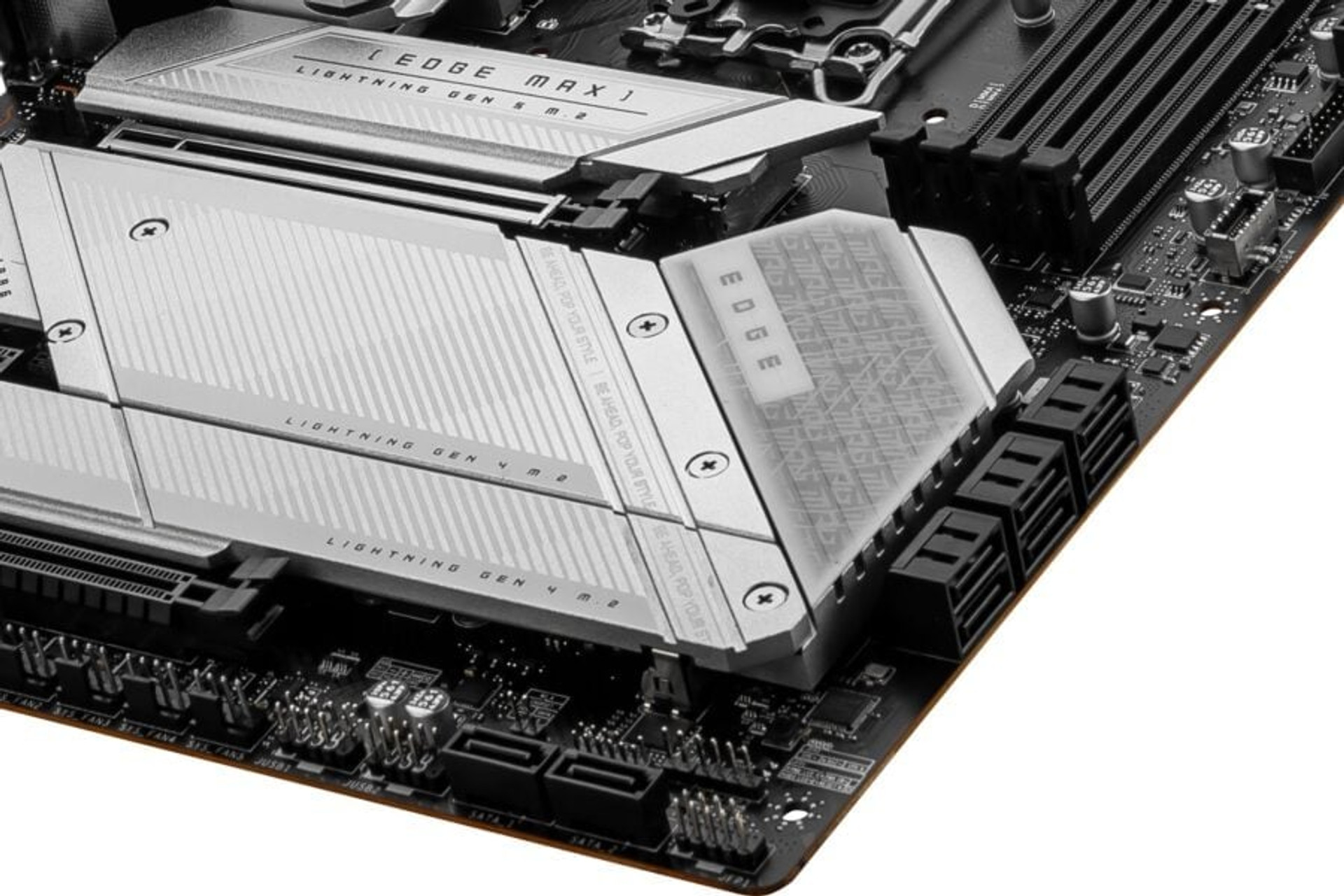

Стосовно M.2-накопичувачів слід також зазначити, що для всіх SSD цього формату передбачені додаткові охолоджувачі, що дозволить без перешкод отримувати максимальні показники продуктивності навіть на потужних моделях M.2 PCI-E 4.0 x4 з гарячими контролерами. Також для всіх п’яти M.2 майданчиків передбачене безгвинтове кріплення SSD за допомогою фіксаторів EZ M.2 Clip. Втім для кріплення радіаторів все ж доведеться пошукати викрутку.

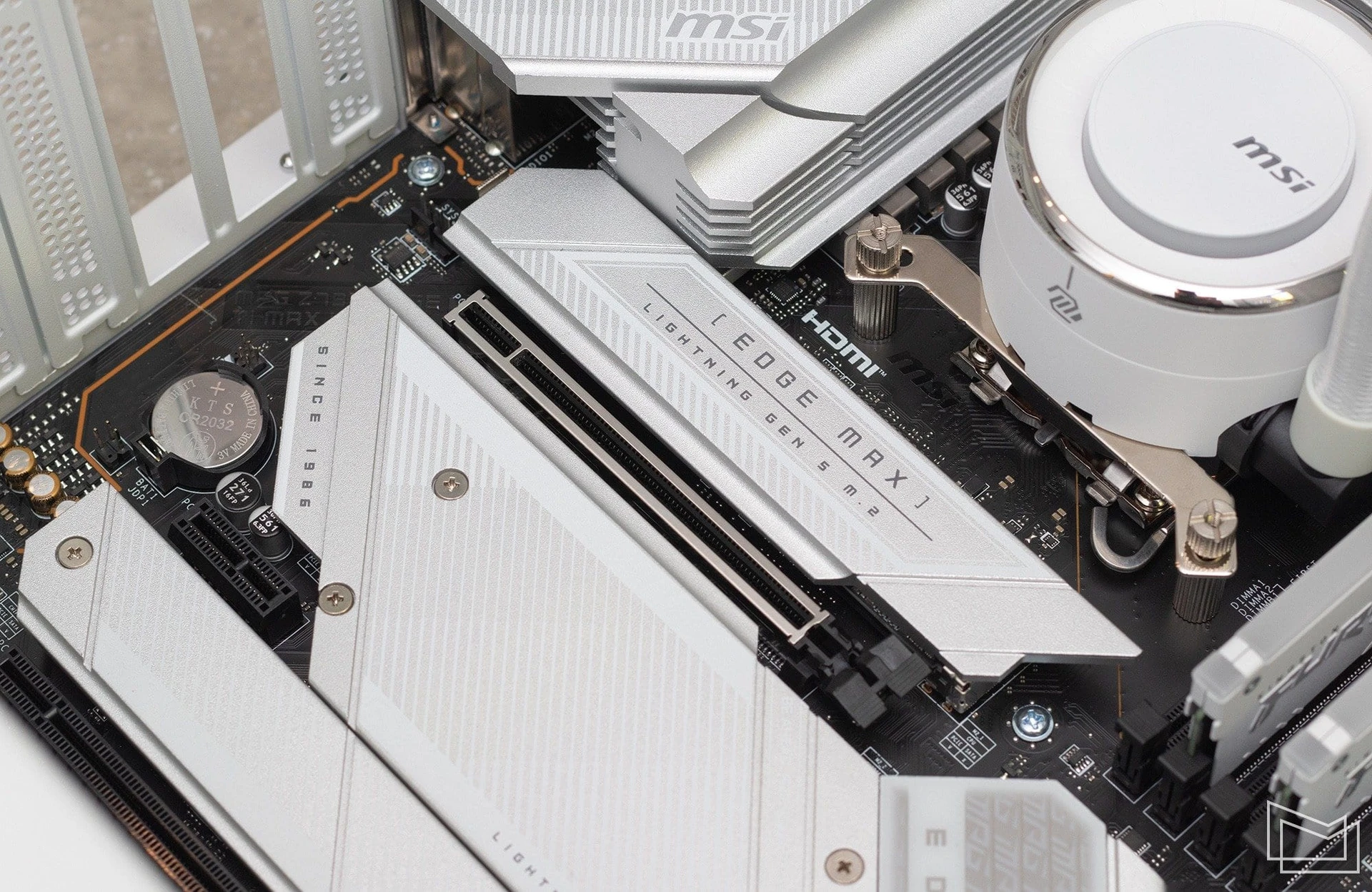

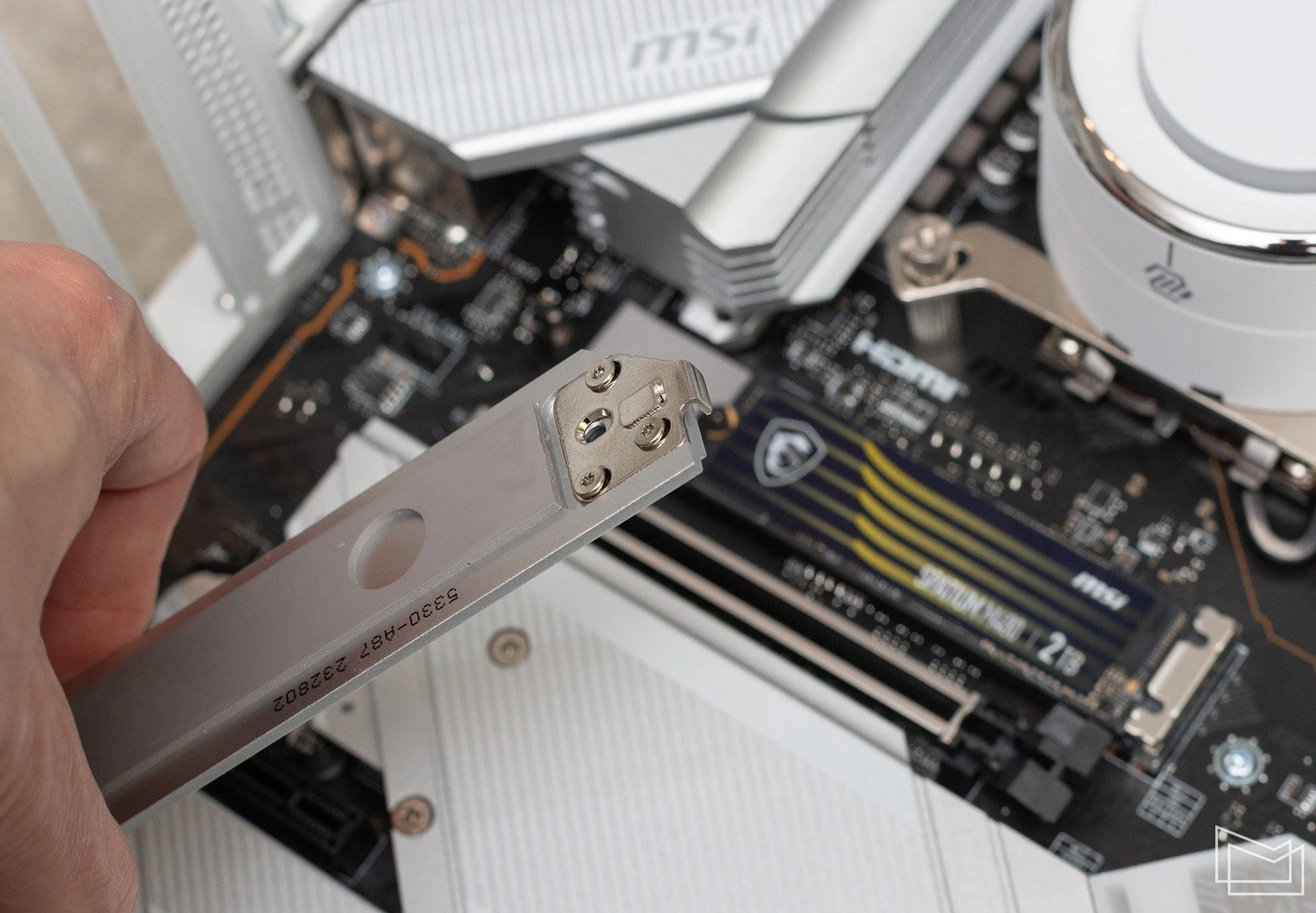

Порт M.2_1 особливий не лише підтримкою M.2 PCI-E 5.0, а й тим що для нього використовується радіатор з безгвинтовою системою кріплення.

Один з M.2-портів (M.2_3) окрім накопичувачів PCI-E NVNe також дозволяє підключити модель SSD з передачею даних по SATA-інтерфейсу. У такому випадку два SATA-порти на платі будуть деактивовані.

Якщо ж у вашому розпорядженні ще вдосталь SATA-накопичувачів та інших пристроїв з цим інтерфейсом, то для їх підключення на MSI MPG Z790 EDGE TI MAX WIFI передбачено аж вісім портів SATA 6 Гб/c. Колодка з шістьма конекторами розміщена поряд з чипсетним радіатором, ще два роз’єми винесені на нижній край PCB.

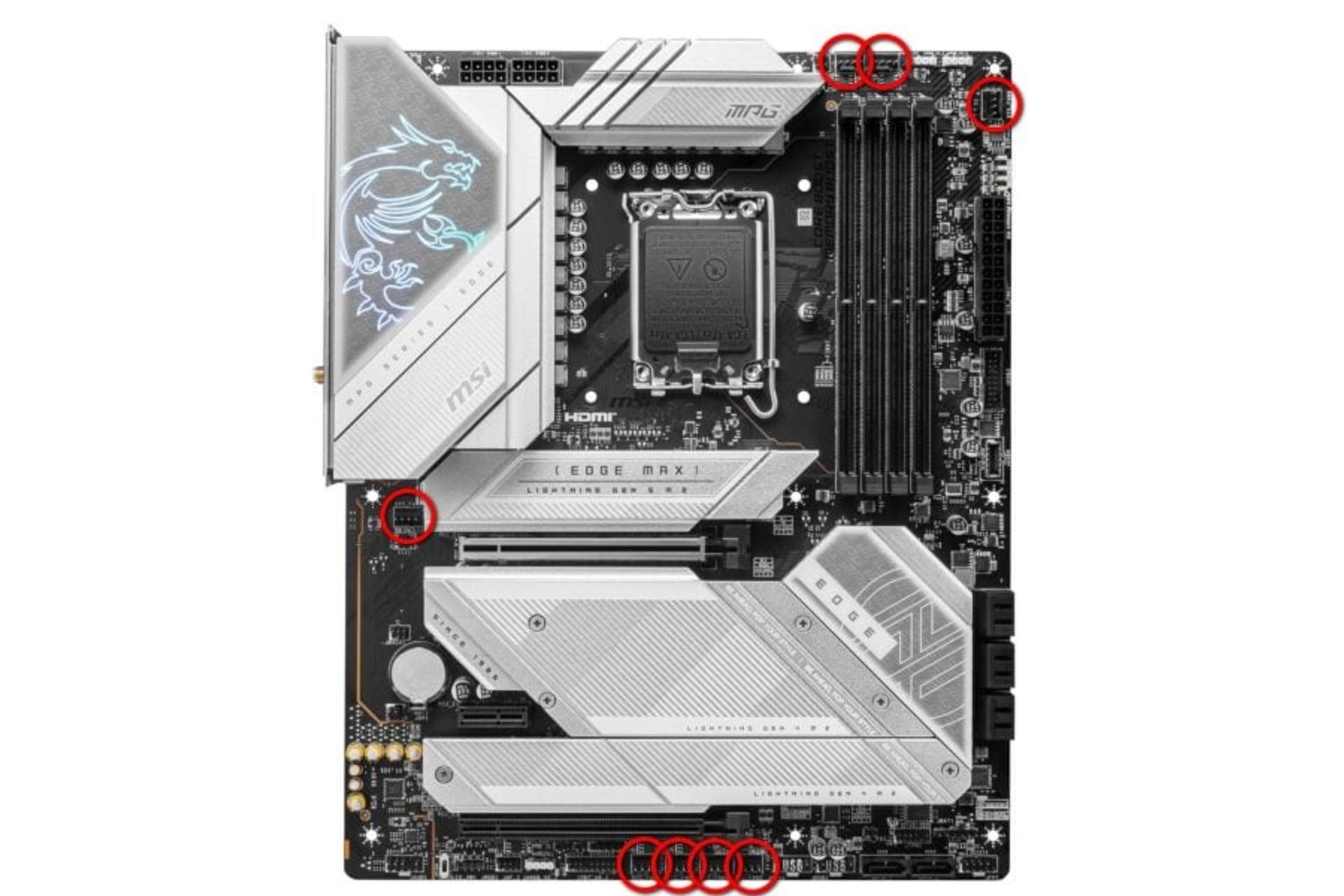

MSI MPG Z790 EDGE TI MAX WIFI має аж вісім 4-контактних конектора для підключення та налаштування елементів системи охолодження. При цьому номінальний конектор для помпи рідинної СО має підсилення до 3 А, дозволяючи підключати пристрої потужністю до 36 Вт. Роз’єм для процесорного кулера розрахований на силу струму до 2 А, а шість портів для корпусних вентиляторів пропонують класичні 1 А (до 12 Вт). Всі порти підтримують режими регулювання обертів за допомогою модуляції PWM та зміни напруги DC.

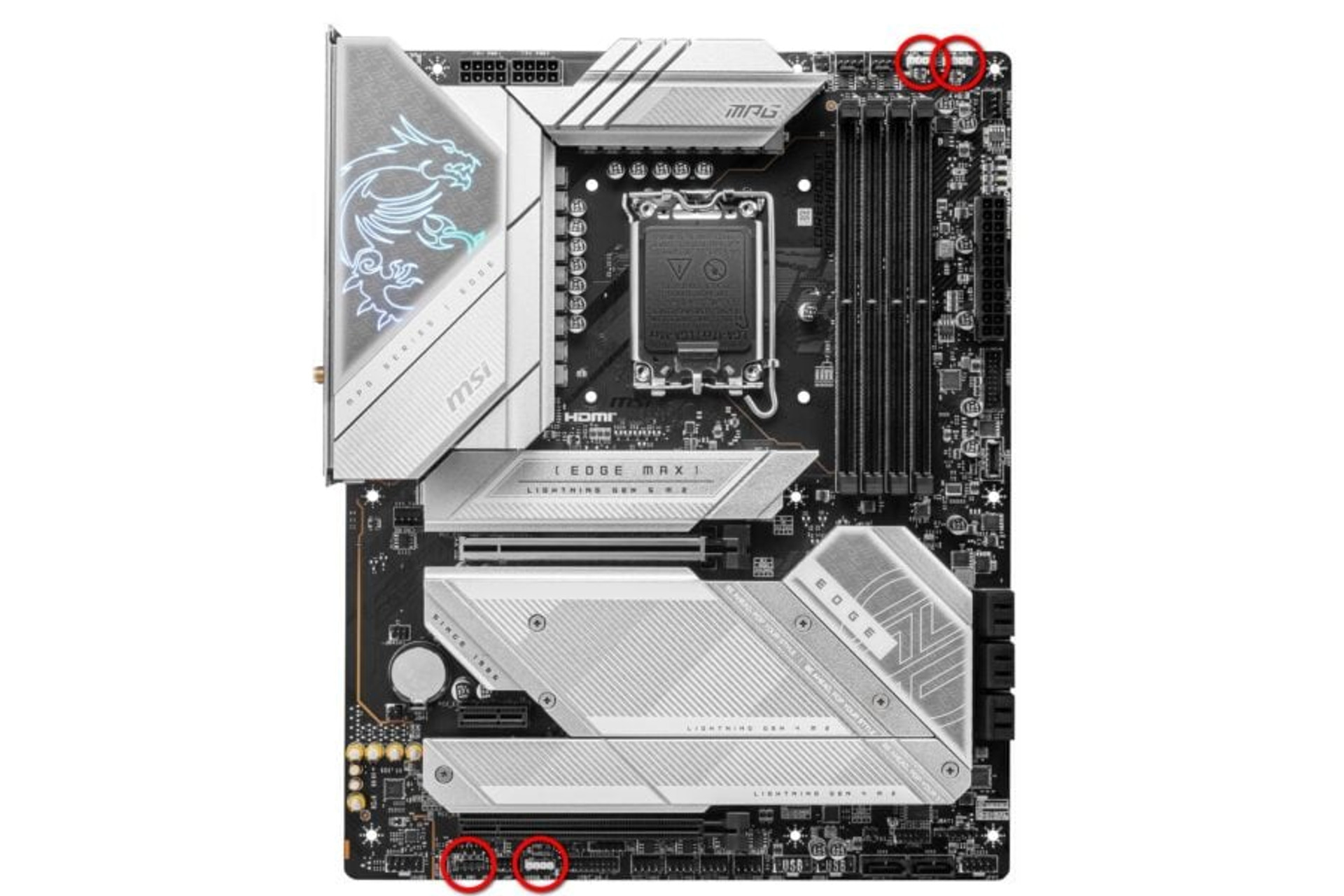

Плата також пропонує широкі можливості для налаштування зовнішнього підсвічування. На PCB передбачений один роз’єм для RGB-стрічок з елементами 5050 (12 В), а також три конектори для адресованих aRGB-стрічок другого покоління.

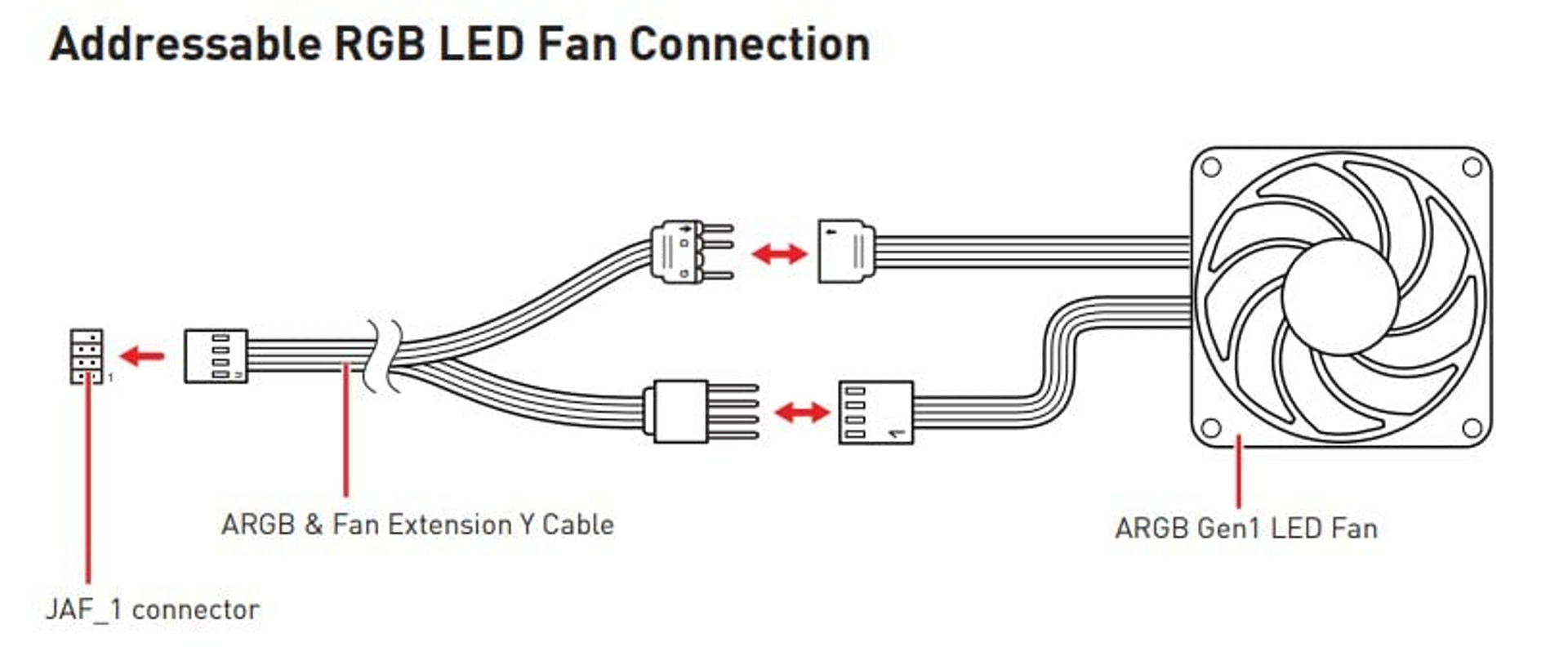

Крім того, MSI MPG Z790 EDGE TI MAX WIFI має спеціальний 7-контактний роз’єм (JAF_1) для підключення вентиляторів із вбудованим адресованим aRGB-підсвічуванням (Gen1). Саме для цього передбачений комплектний Y-образний розгалужувач. Вентилятори з такою ілюмінацією зустрічаються все частіше, тому окремий конектор для подібних випадків не завадить.

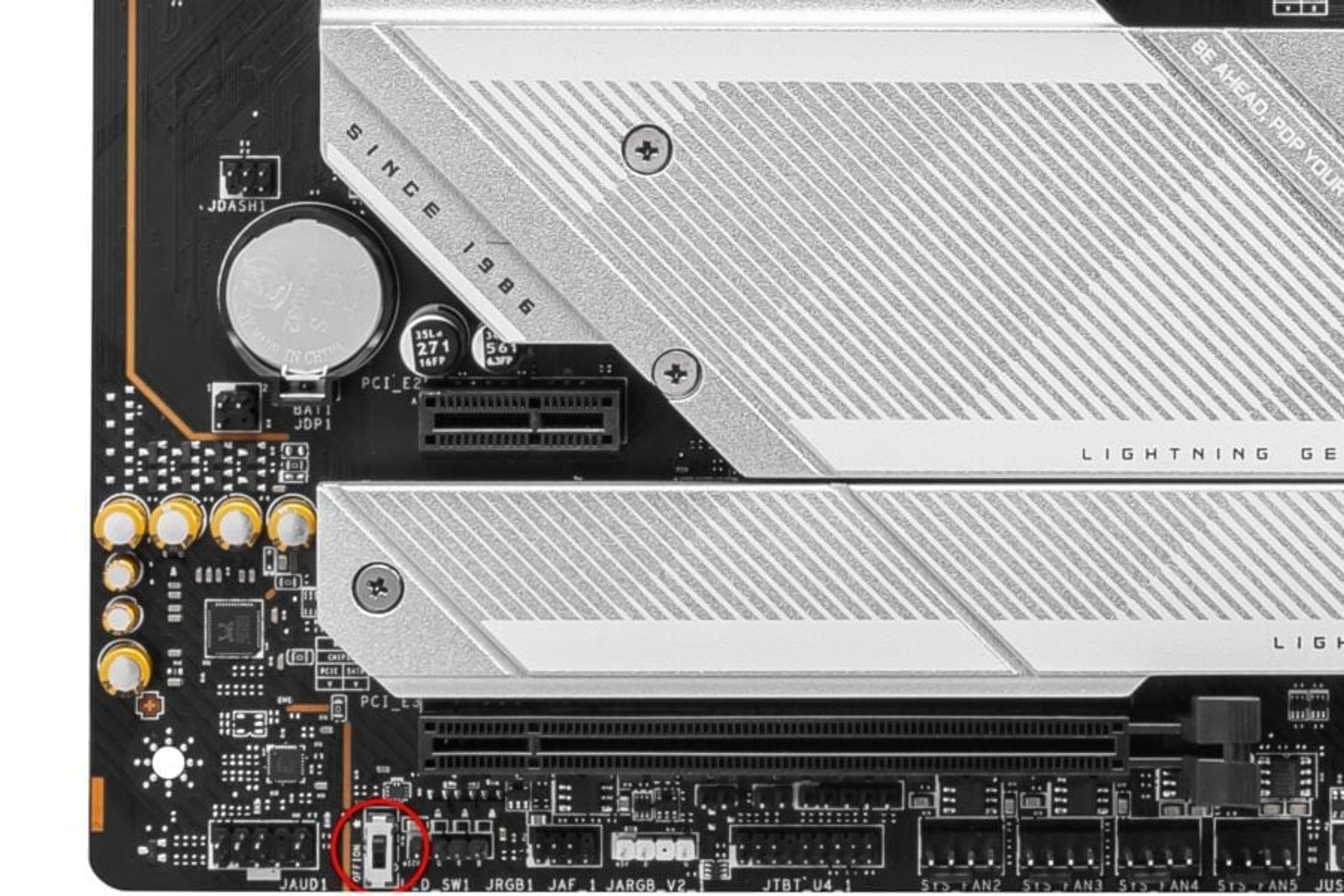

Взагалі розробники поставились до теми додаткової підсвітки досить відповідально, передбачивши навіть апаратний тумблер, що дозволяє надійно погасити всі вогники. Така опція буде кориснішою на відритому стенді, але переконані супротивники додаткової ілюмінації можуть у цьому знайти щось корисне й для себе.

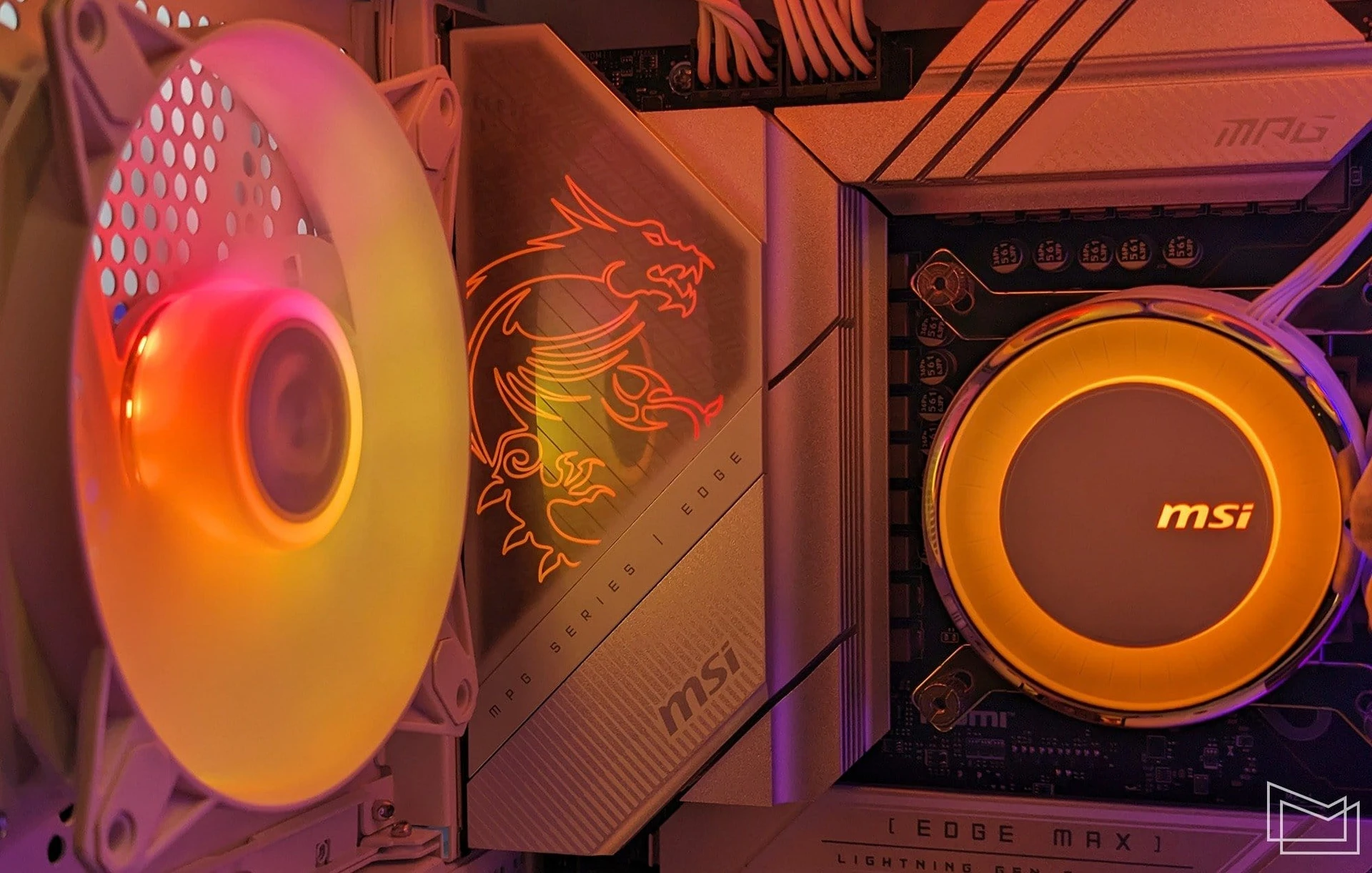

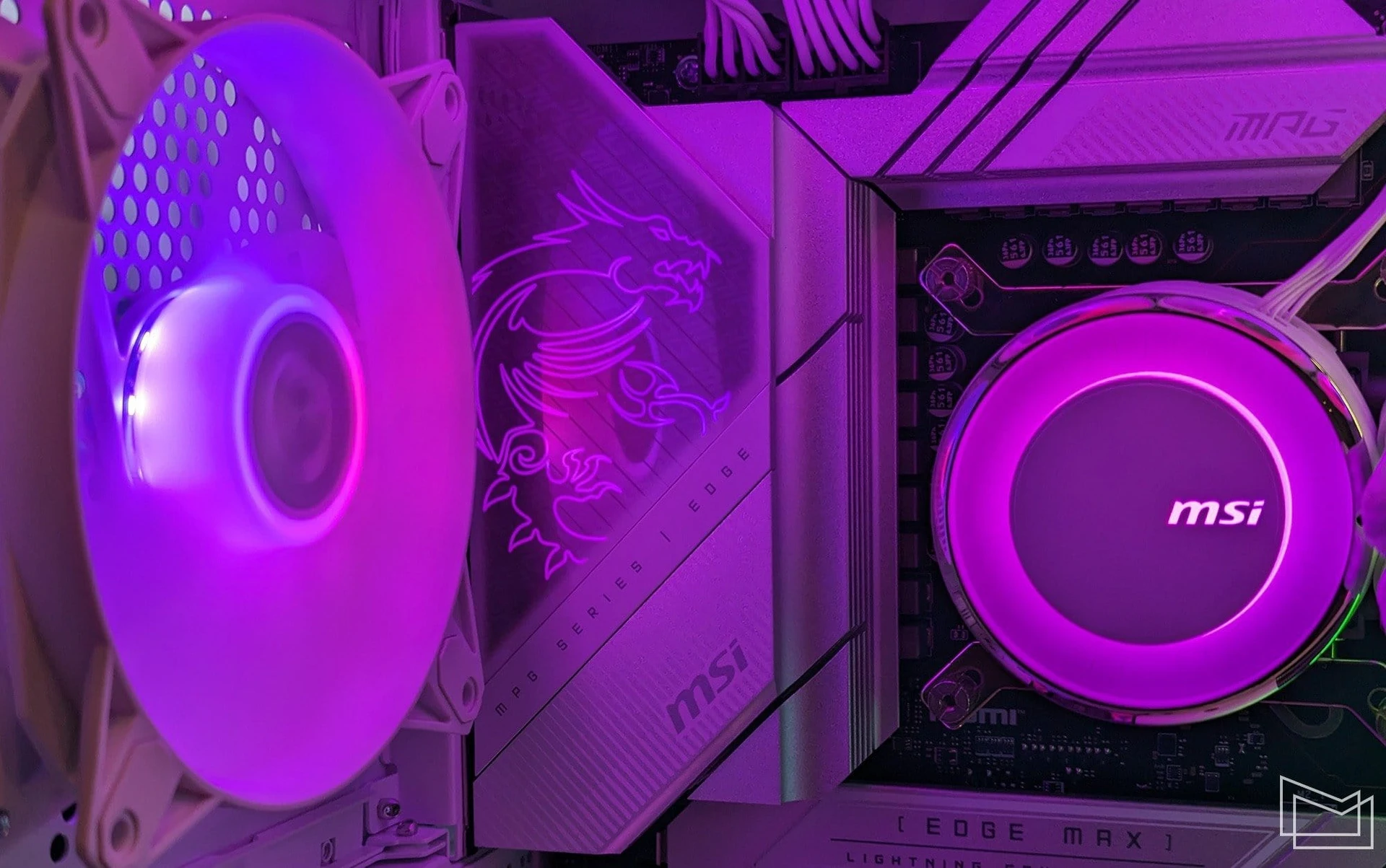

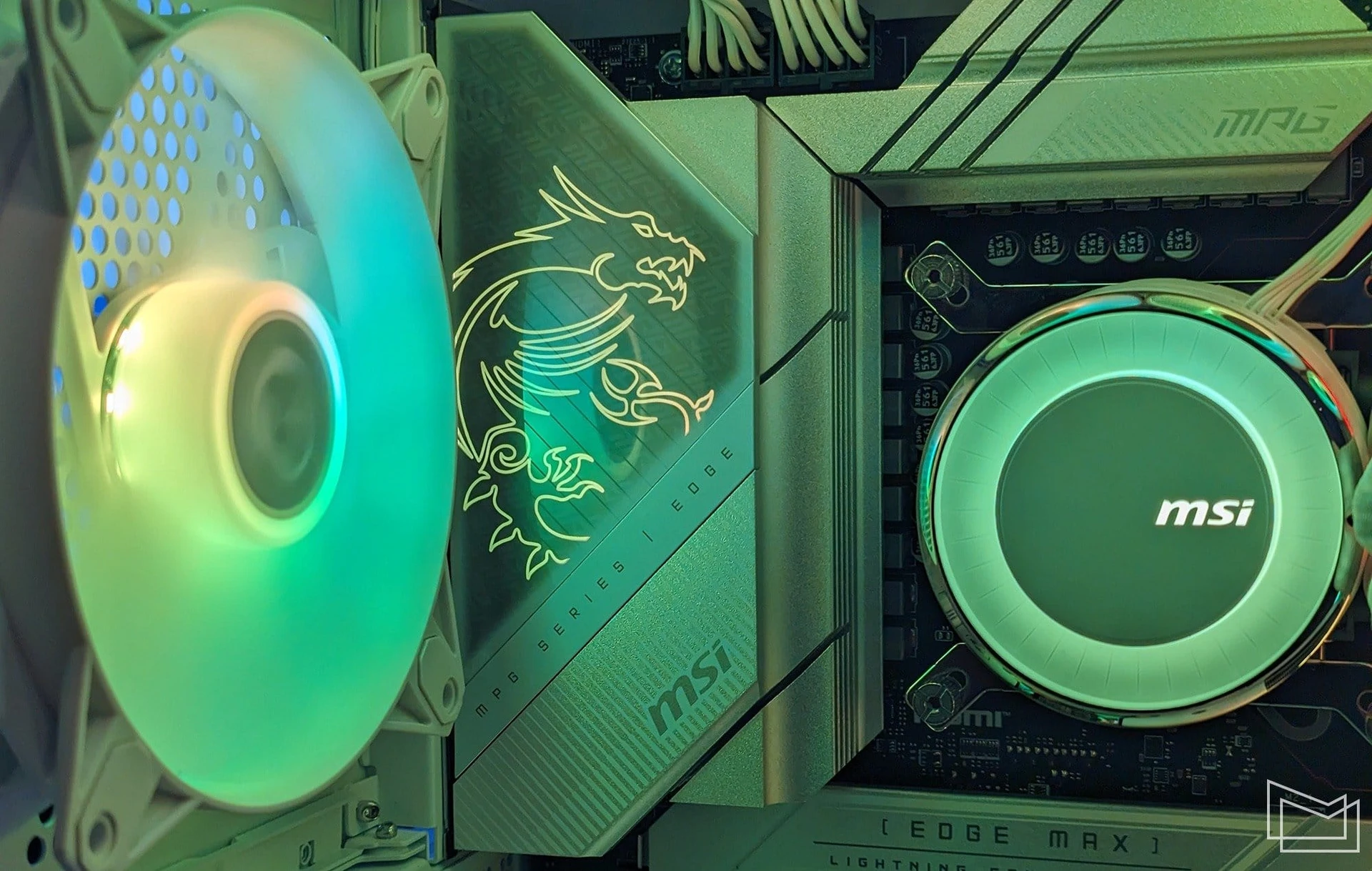

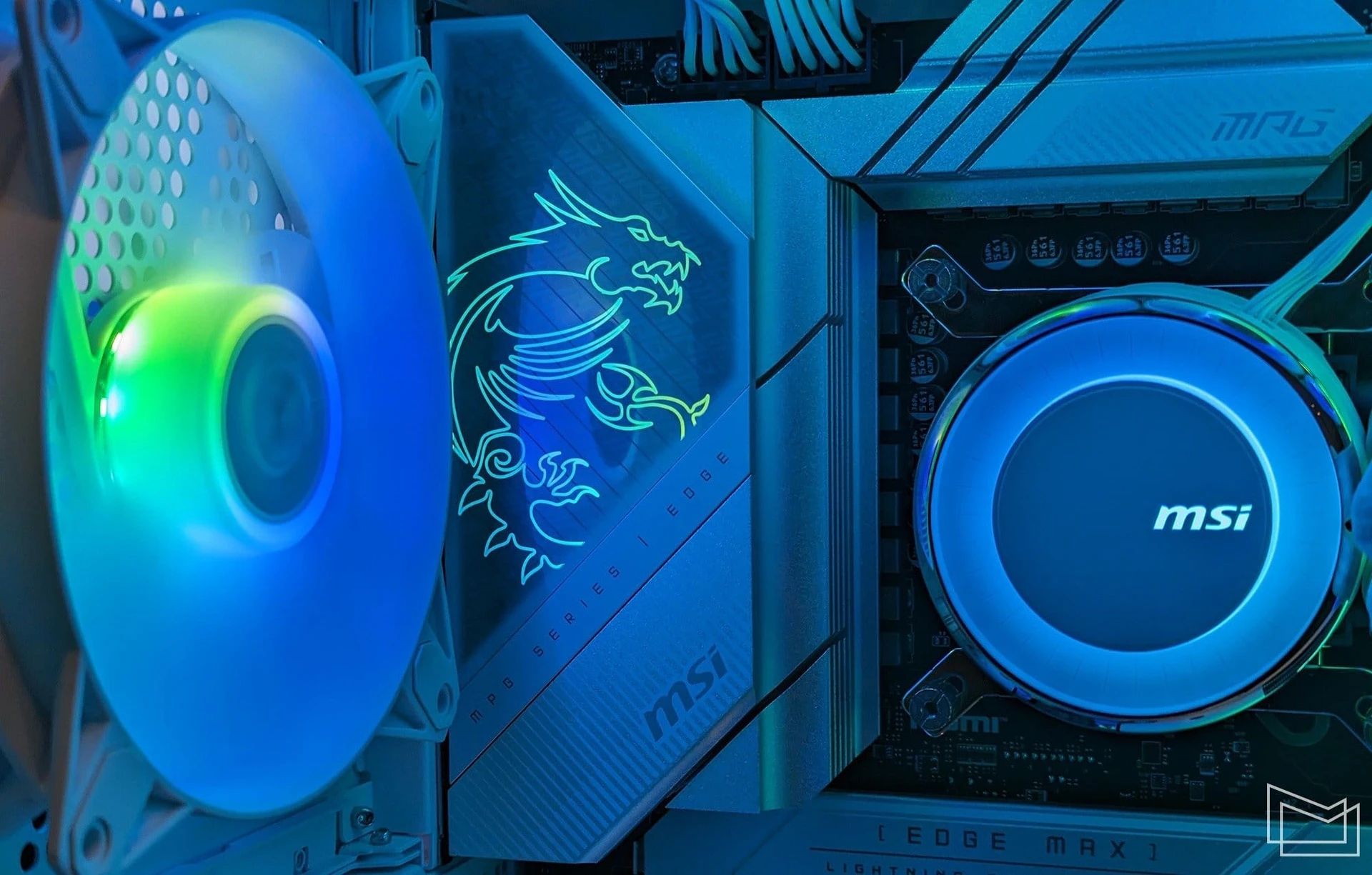

Безпосередньо на самій MSI MPG Z790 EDGE TI MAX WIFI підсвічений лише логотип ігрової серії. Незмінний профіль дракона мерехтить на панелі кожуха поряд з інтерфейсною панеллю. В цьому місці його буде добре видно скрізь прозору бічну панель корпусу. Охоронець ігрового комфорту на варті.

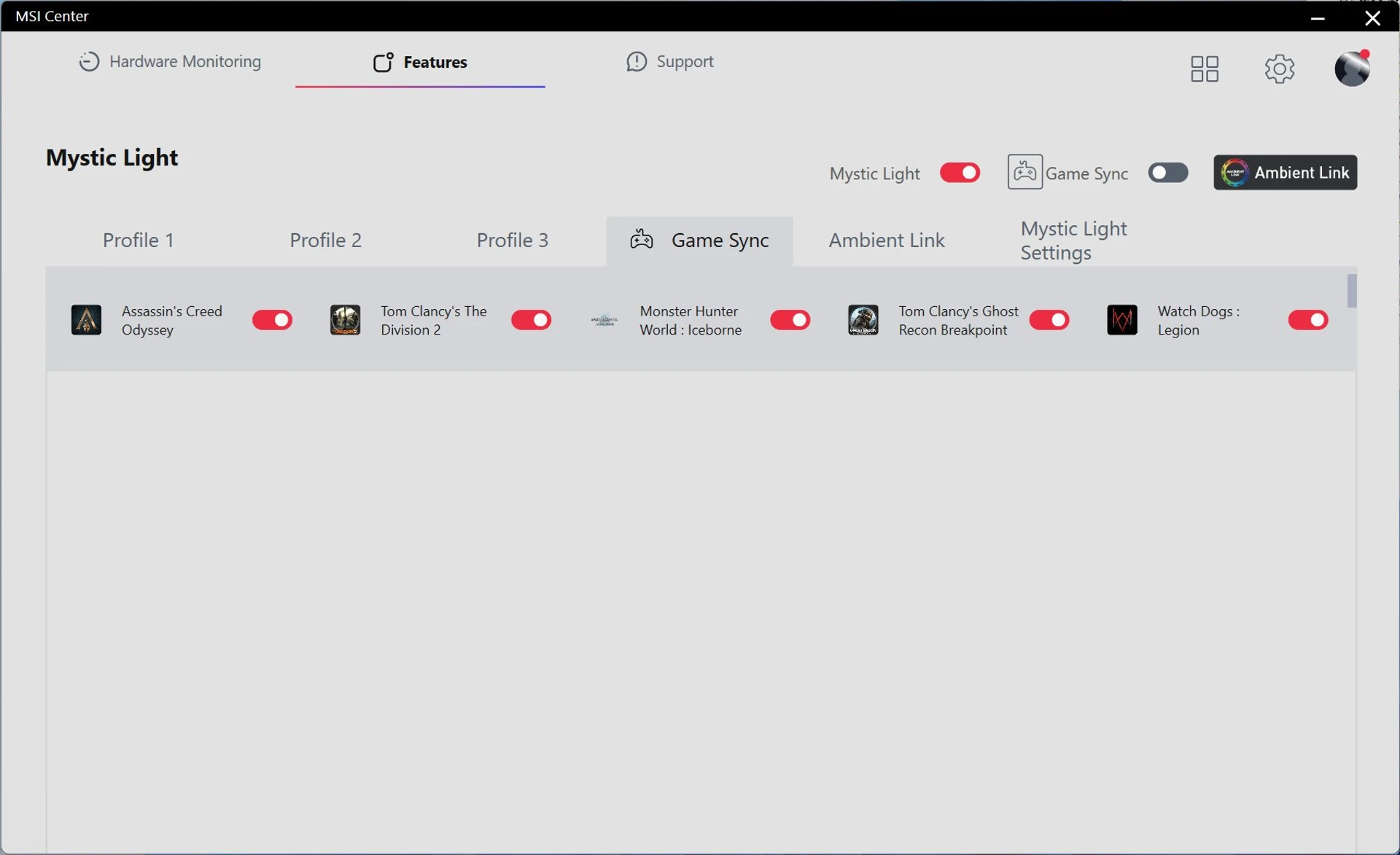

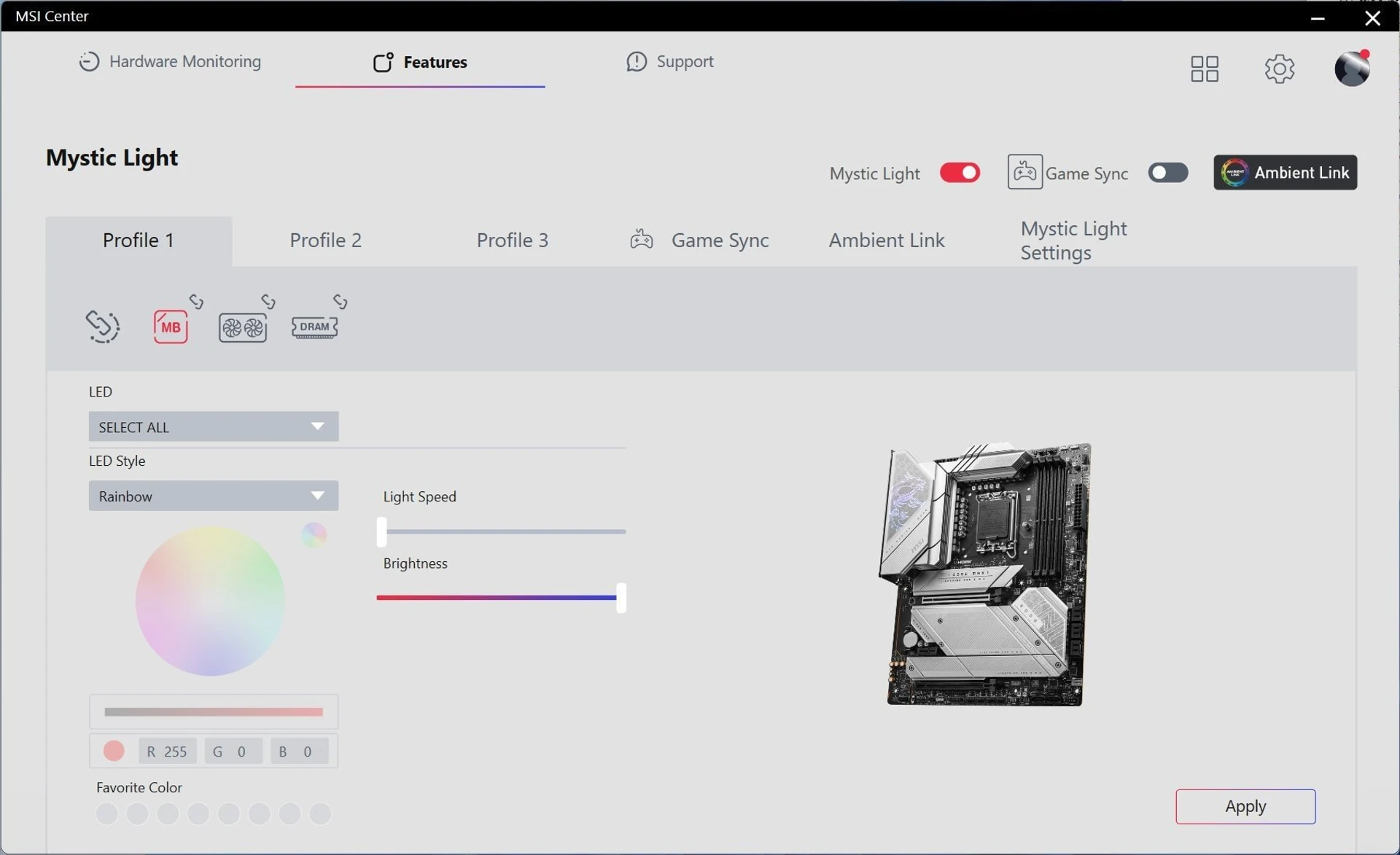

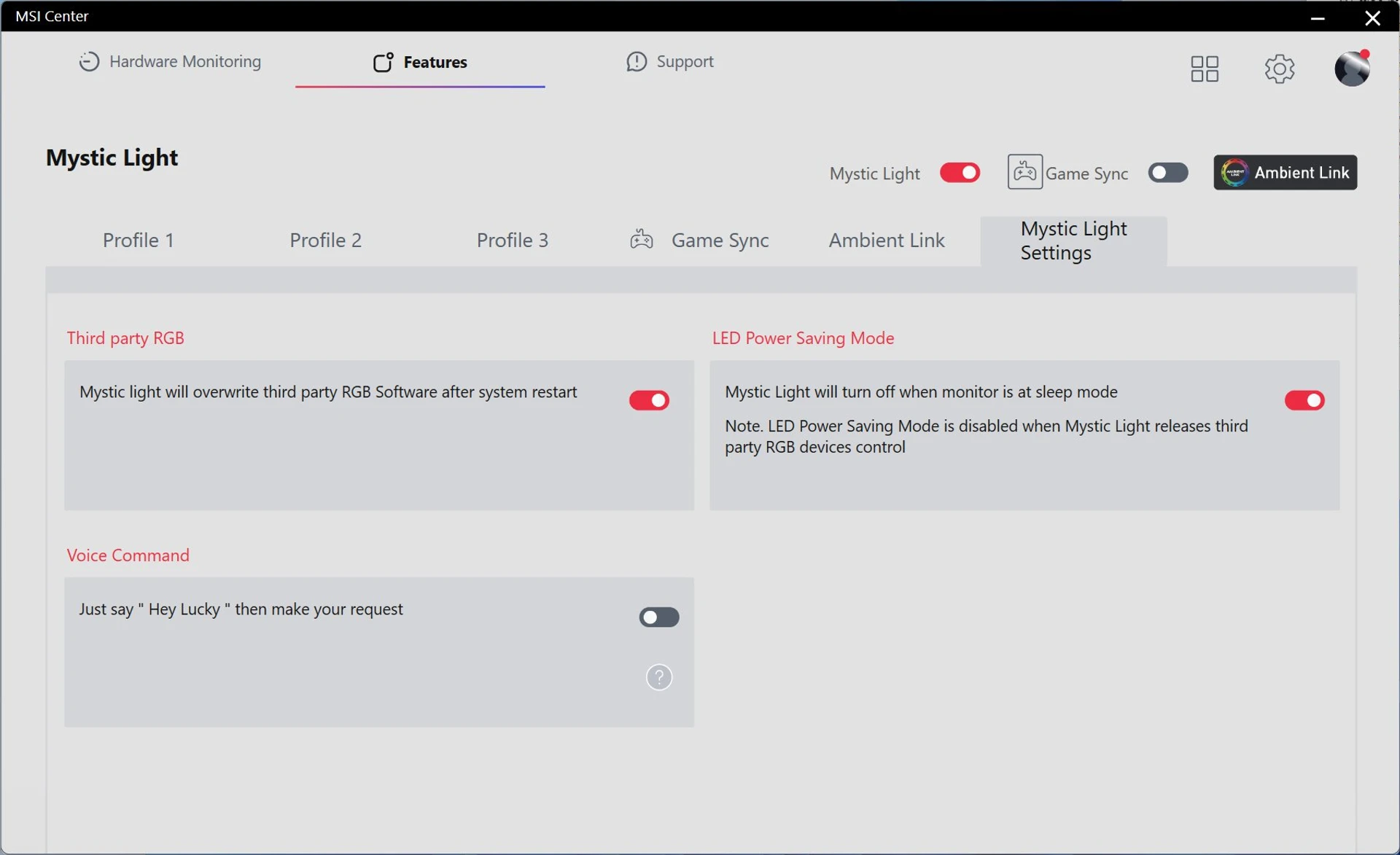

Звичайно плата передбачає можливість синхронізації підсвітки за фірмовим протоколом MSI Mystic Light. Причому це також стосується зовнішньої периферії.

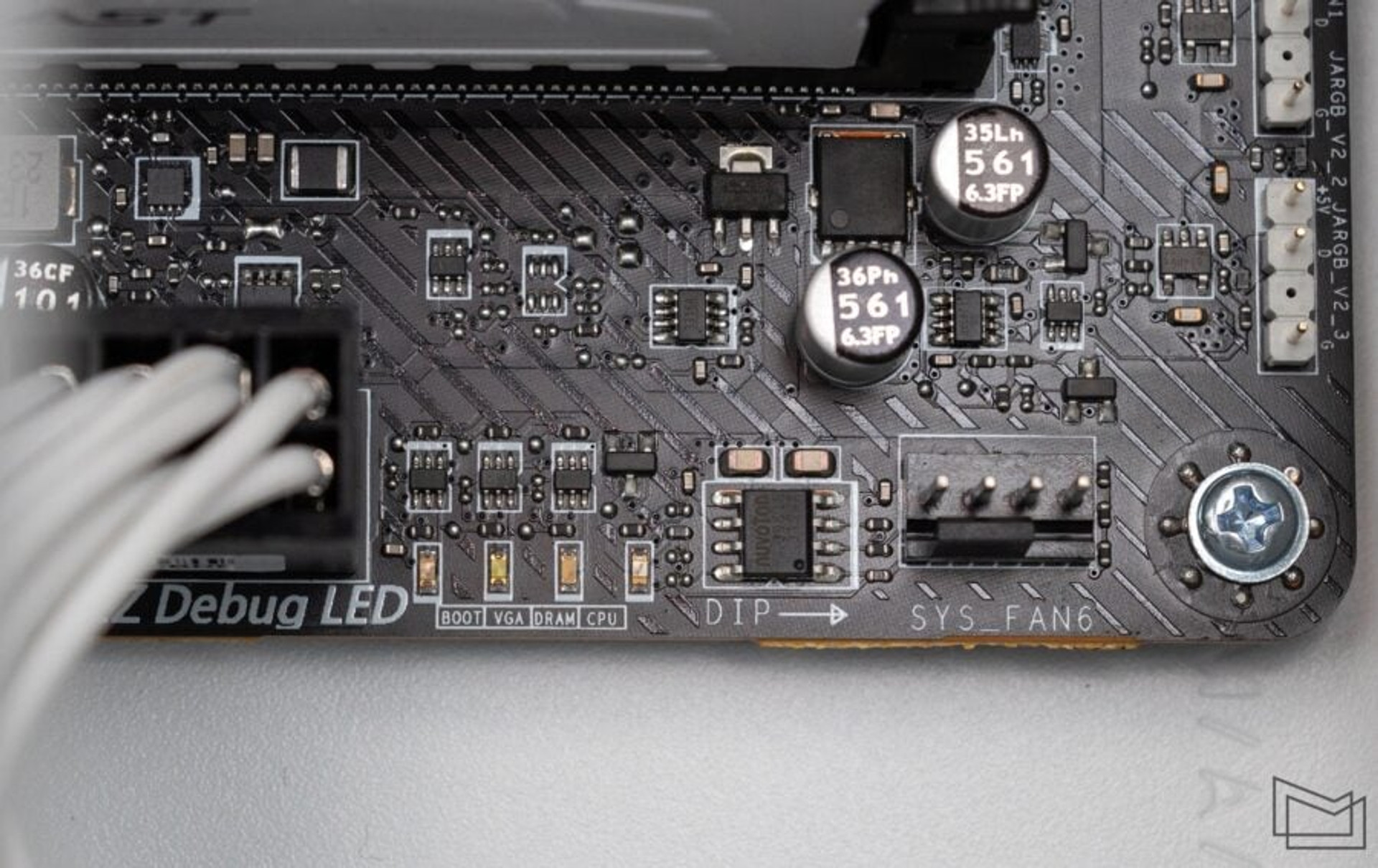

Додаткових органів керування на платі обмаль, окрім вже згаданого тумблера для вимкнення підсвітки можна загадати наявність EZ Debug LED – набору з чотирьох світлодіодів, які допомагають з діагностикою під час старту системи. При наявності певних проблем з ключовими вузлами будуть підсвічуватись відповідні індикатори. Корисна річ для випадків, коли система з якихось причин перестала завантажуватись.

MSI MPG Z790 EDGE TI MAX WIFI також має додаткове оснащення у вигляді кнопок для очищення CMOS-пам’яті та застосування механізму автономної перепрошивки BIOS з USB-накопичувача. Наявність першої – певний натяк на те, що плата готова для експериментів з позаштатними режимами роботи CPU/пам’яті. Бажана опція для любителів розгону.

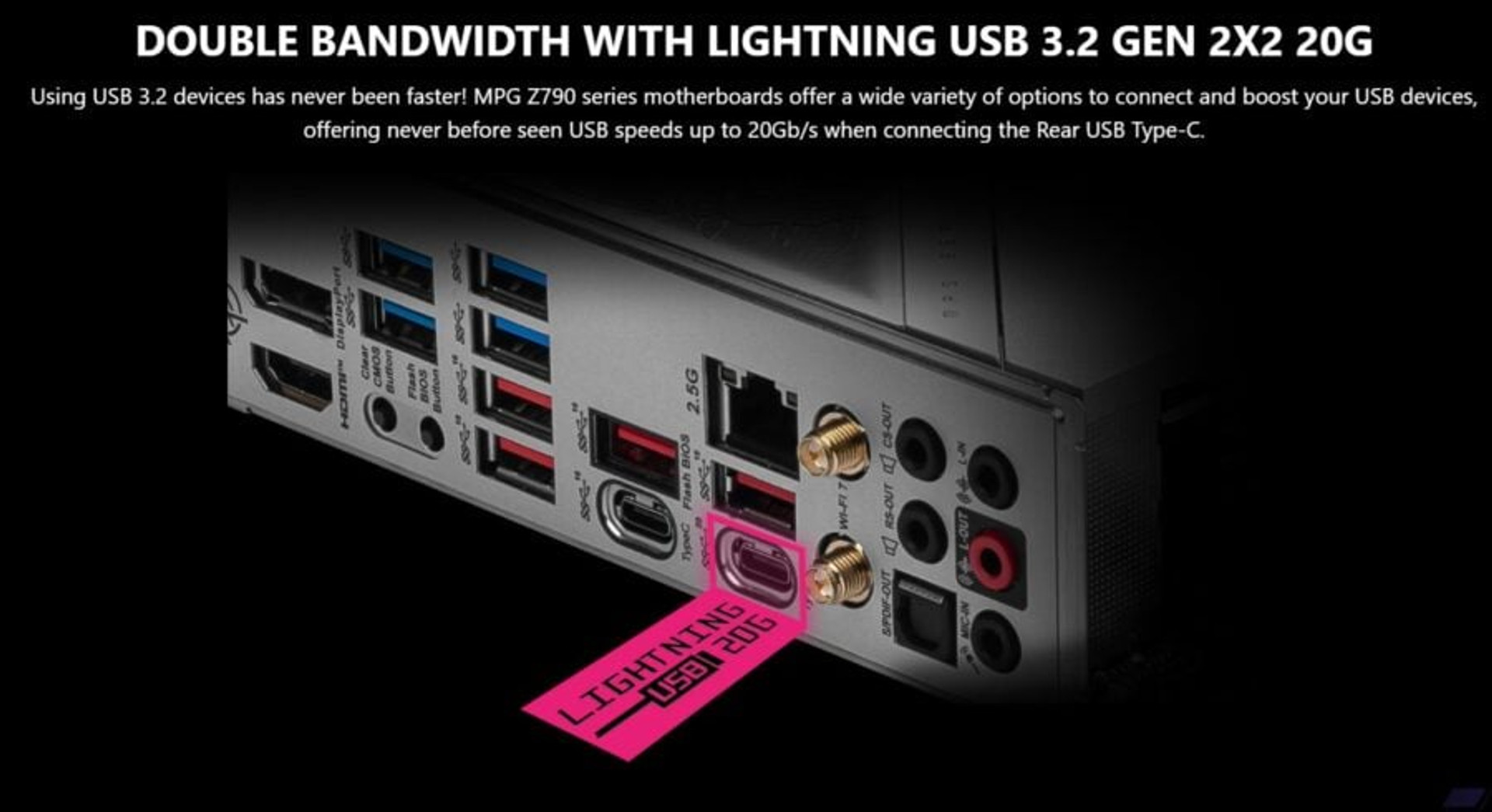

З додаткового корисного оснащення плат можна також згадати наявність порту USB 3.2 Gen2x2 з пропускною здатністю 20 Гб/c, який розташований на інтерфейсній панелі. Втім тут швидше б здивувала його відсутність на платі такого рівня. Тож MSI MPG Z790 EDGE TI MAX WIFI готова до підключення швидкісної периферії й зокрема продуктивних зовнішніх SSD, що потребують підвищеної пропускної здатності.

На платі звичайно також передбачений внутрішній порт USB Type-C, що дозволяє отримати відповідний конектор з параметрами USB 3.2 Gen2 (10 Гб/c) на панелі корпусу.

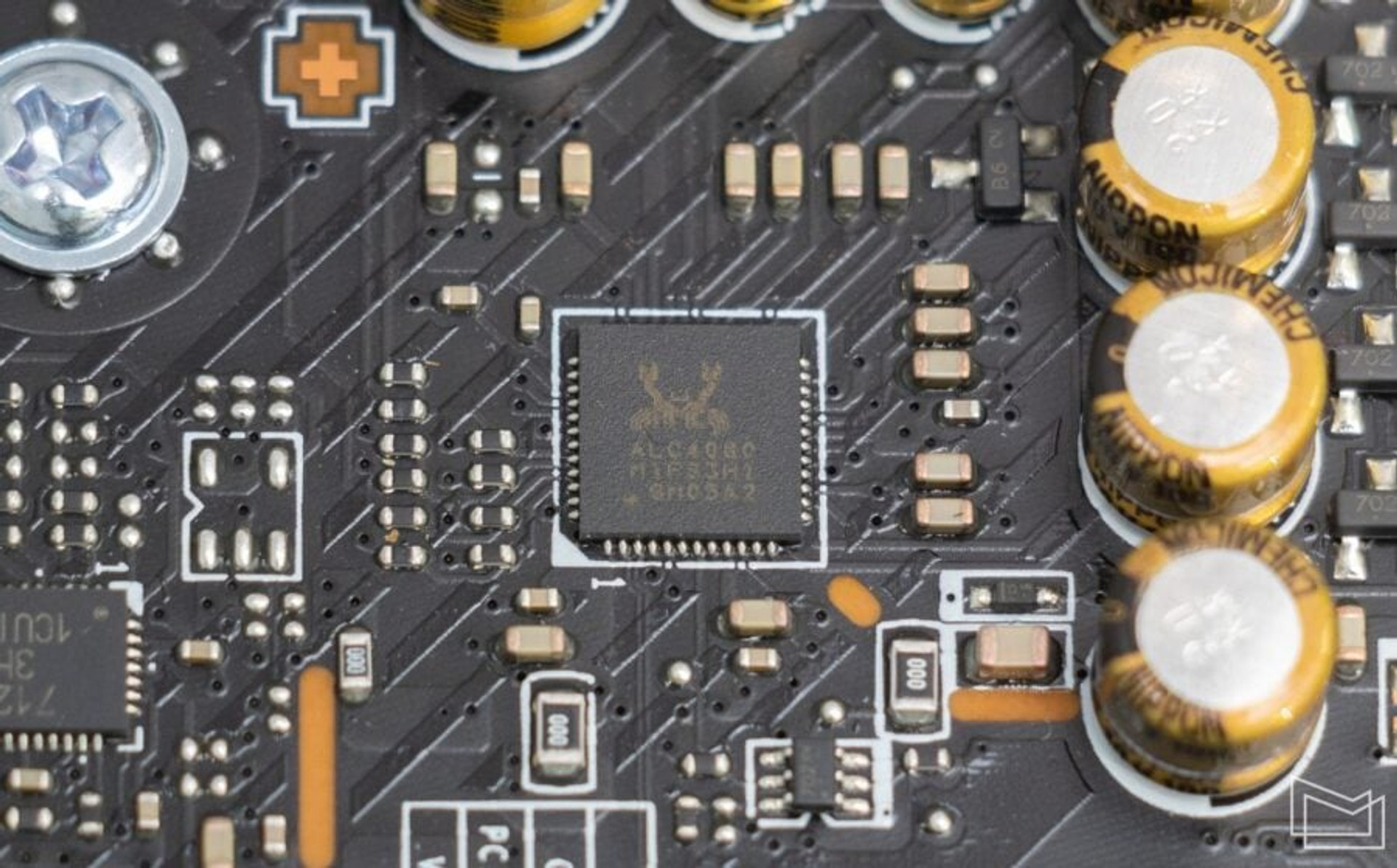

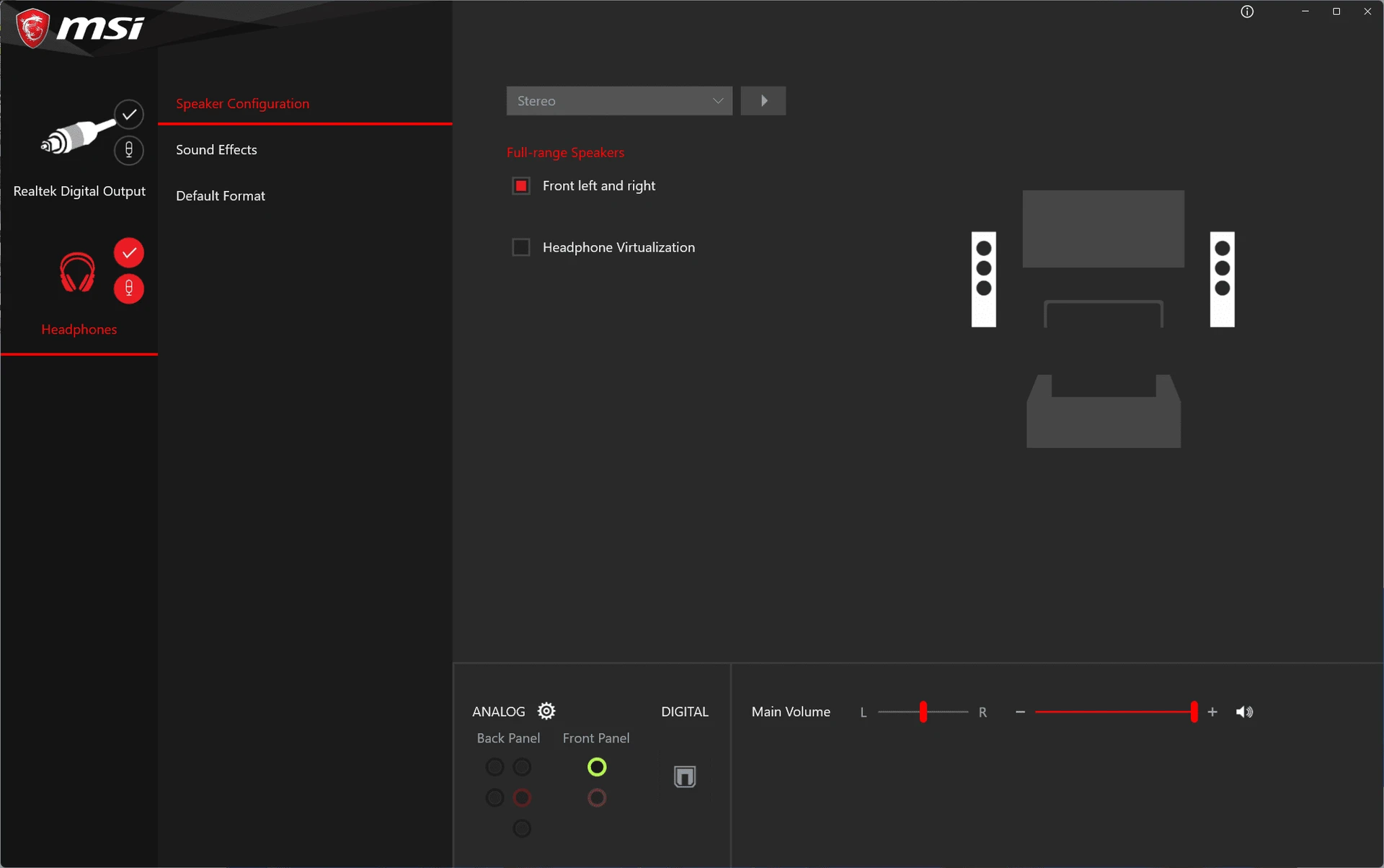

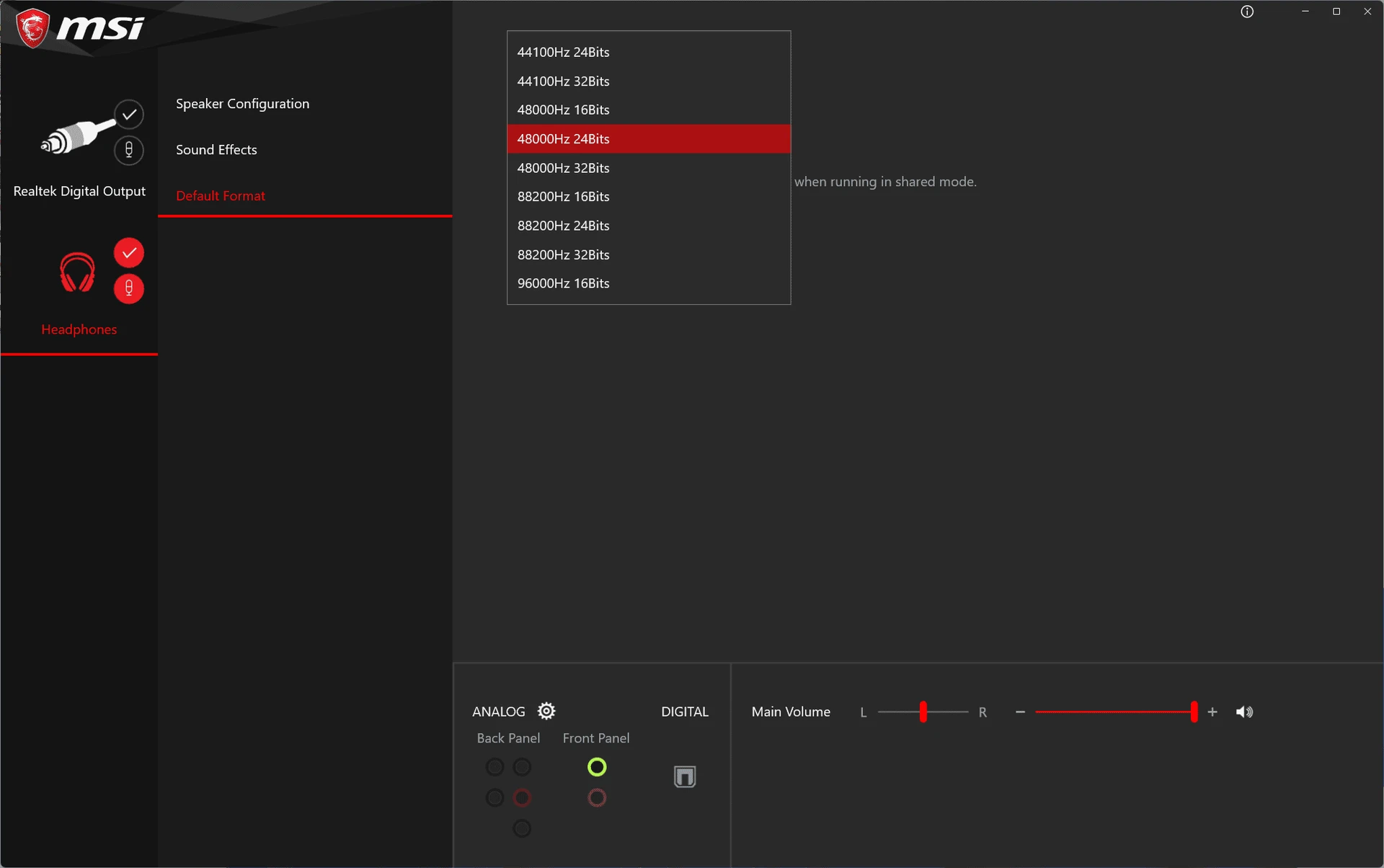

Звукова підсистема MSI MPG Z790 EDGE TI MAX WIFI побудована навколо кодека Realtek ALC4080. В ланцюгу також використовуються спеціалізовані конденсатори, а для прокачки навушників з підвищеним вхідним опором передбачений додатковий підсилювач.

Звук яскравий, високі частоти звучать трохи різкувато. Бас насичений, глибокий і чіткий, у деяких композиціях його виявляється відверто забагато. Окремий USB DAC (Topping D10) у порівнянні з материнською платою дає більш збалансований та м’який звук, проте загалом звучання у MSI MPG Z790 EDGE TI MAX WIFI досить якісне і влаштує всіх користувачів, які не збираються створювати на базі ПК повноцінну акустичну систему.

Через роз’єм для навушників на фронтальній панелі звучання без додаткових налаштувань виходить гучнішим і соковитішим, ніж через лінійний вихід на материнській платі — навіть при тому, що утиліта Realtek коректно визначає, що там підключені саме навушники, а не активна акустика. Але якщо змінити параметр Headphone Power з Balance на Ultimate і підняти рівень гучності на максимум, то різниця між цими роз’ємами стає мінімальною.

Ще одним суттєвим апдейтом MSI MPG Z790 EDGE TI MAX WIFI стало використання нового контролера для роботи з бездротовими мережами Qualcomm QCNCM865AX, що підтримує новий стандарт Wi-Fi 7 (802.11be) та Bluetooth 5.4. Це вже трохи робота на перспективу. Використання діапазонів 2,4/5/6 ГГц, розширення ширини каналу до 320 МГц, використання більш щільної схеми модуляції (4096-QAM) та багатоканального з’єднання (MLO, Multi-Link Operation) дозволять тримати більшу швидкість передачі даних. Потенційно задані показники на рівні 5,7 Гб/c. Масове впровадження обладнання з Wi-Fi 7 очікується у 2024 році.

Дротова мережа залишається важливим каналом передачі даних для десктопів. Плата використовує контролер Intel i226-V, що забезпечує швидкості до 2,5 Гб/c.

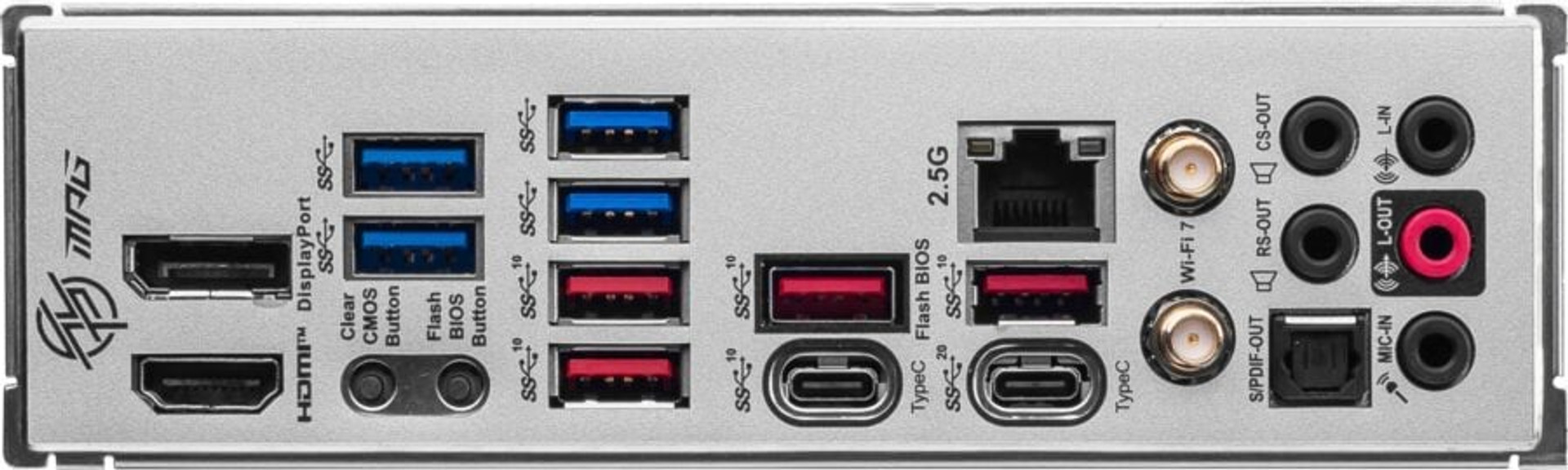

MSI MPG Z790 EDGE TI MAX WIFI має ладно оснащену інтерфейсну панель. Перед оглядом наявних портів зазначимо, що блок конекторів попередньо прикритий захисною металевою заглушкою з маркуванням портів. Що ж стосується складу, то перш за все відмічаємо наявність восьми класичних USB Type-A, половина з яких відповідає стандарту USB 3.2 Gen2 (10 Гб/c), інша – USB 3.1 Gen1 (5 Гб/c). Крім класичних на панелі також присутні два компактних симетричних USB Type-C. Про один ми вже згадували – це USB 3.2 Gen2x2 (20 Гб/c), а другий підтримує специфікацію USB 3.2 Gen2 (10 Гб/c). Такий склад наявних USB приємно тішить та напевно задовольнить більшість користувачів навіть з чималим переліком периферії.

На панелі також розміщені відеовиходи HDMI 2.1 (до 4К@60Гц) та DisplayPort 1.4 (до 8К@60Гц), які можна використовувати при наявності процесора з інтегрованою графікою.

Поряд розташовані кнопки Clear CMOS для очищення налаштувань CMOS-пам’яті, та Flash BIOS – для оновлення прошивки BIOS із зовнішнього USB-накопичувача. На панелі також присутні розетка Ethernet, а також роз’єми для підсилювальної антени модуля бездротового зв’язку. Для підключення акустики передбачено п’ять 3,5-мліметрових конектори та оптичний S/PDIF.

Налаштування UEFI та ПЗ

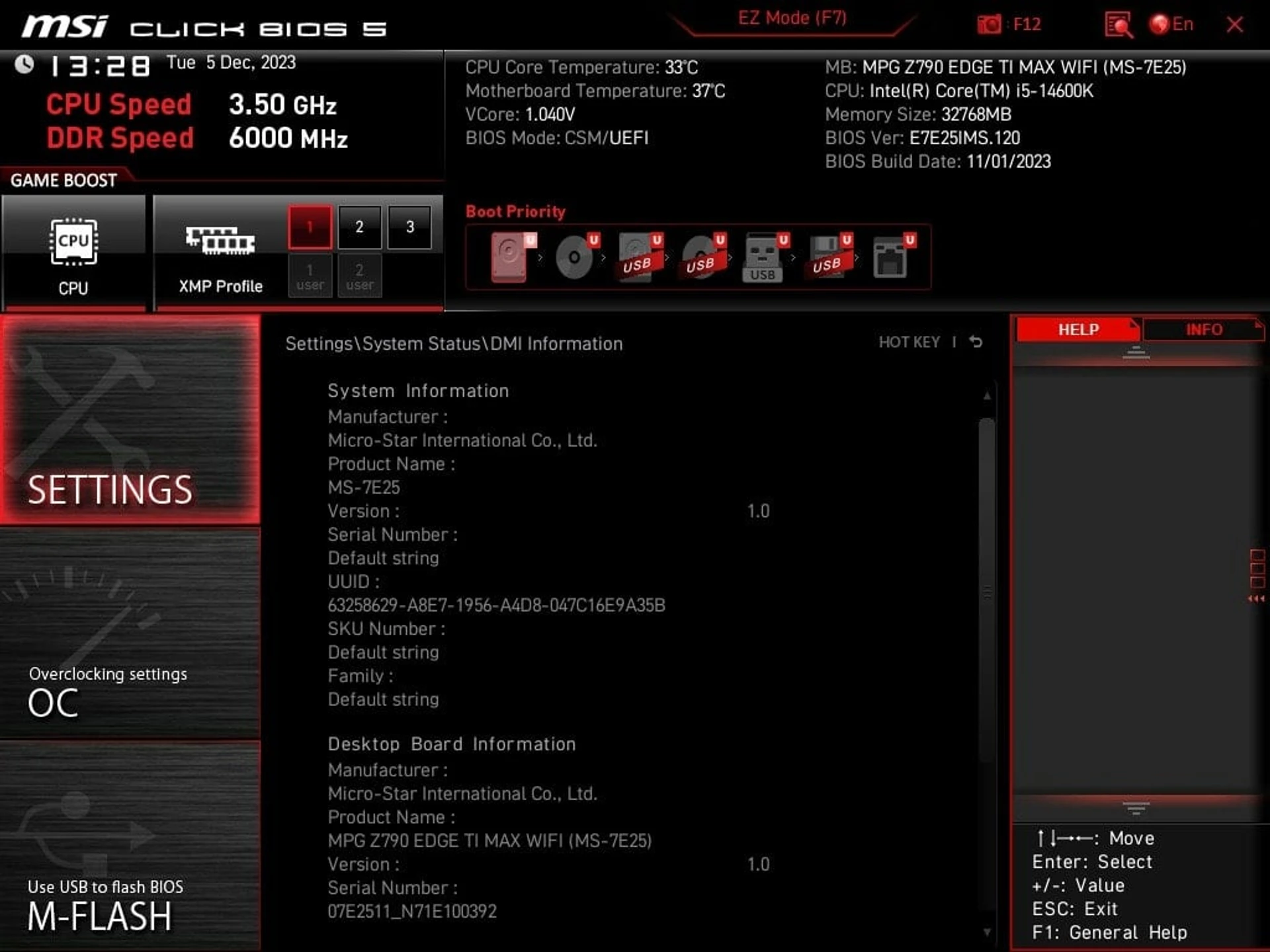

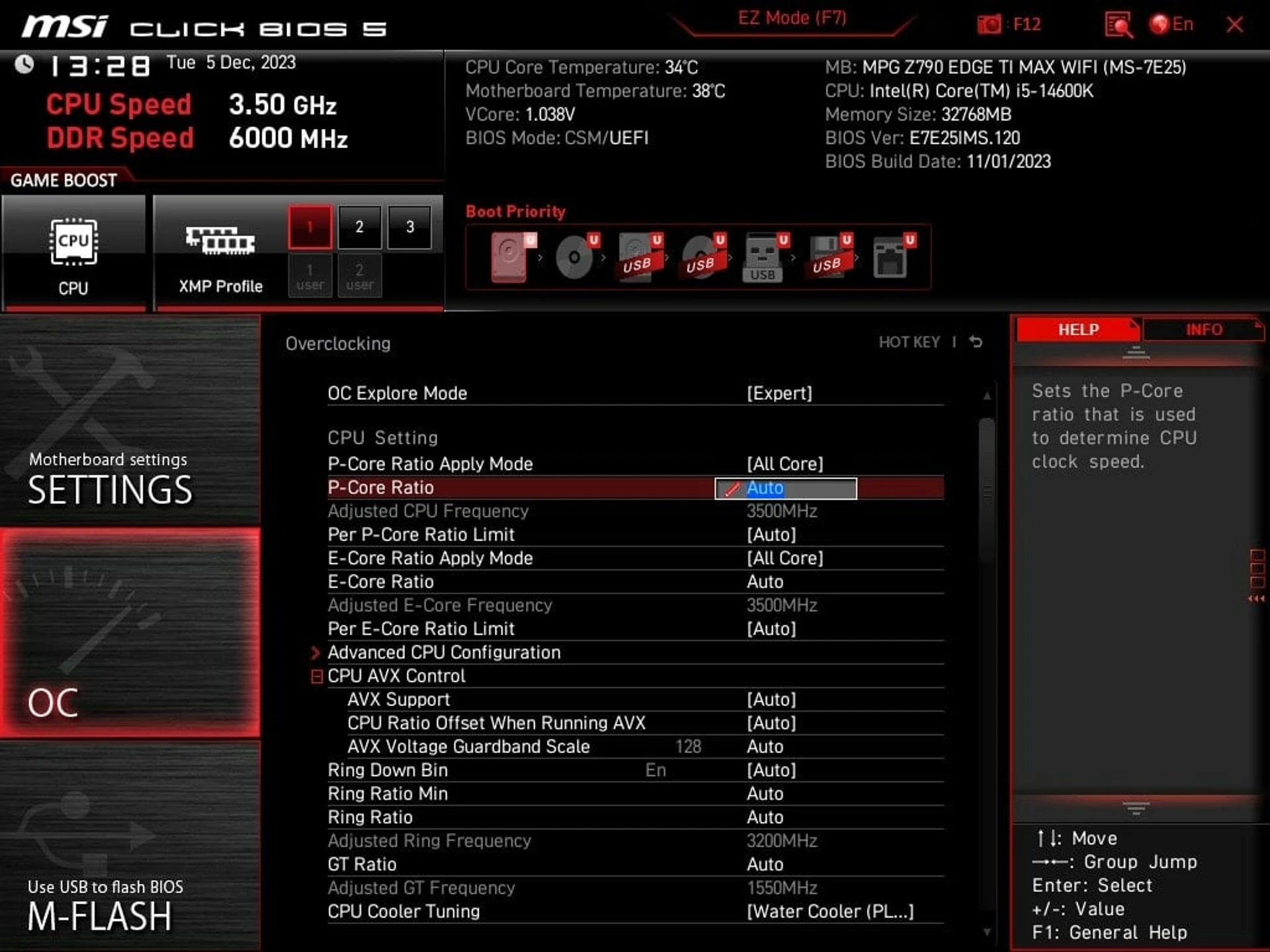

Для початкового налаштування материнських плат MSI використовується UEFI-оболонка Click BIOS 5, яка концептуально не змінюється досить тривалий час.

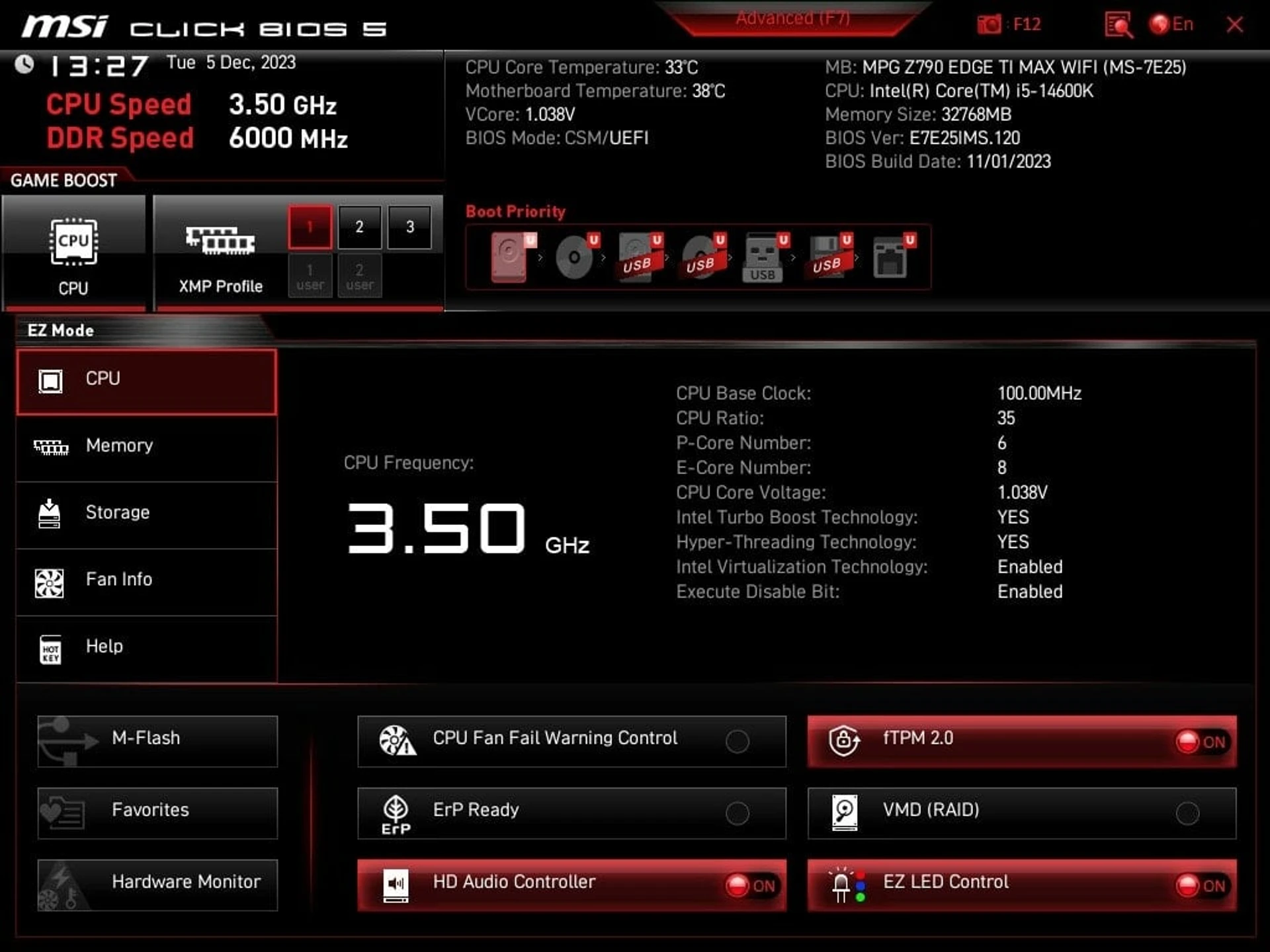

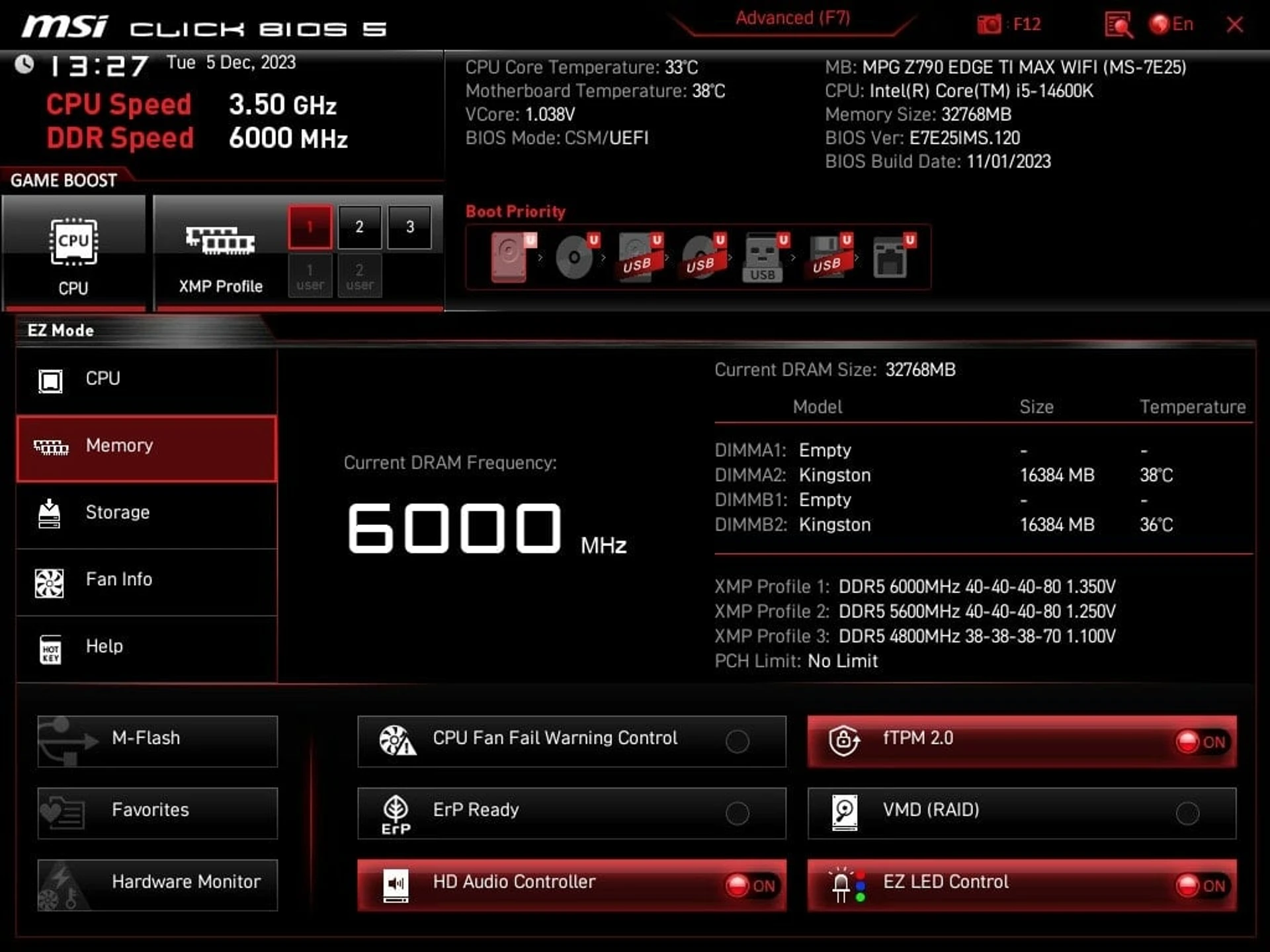

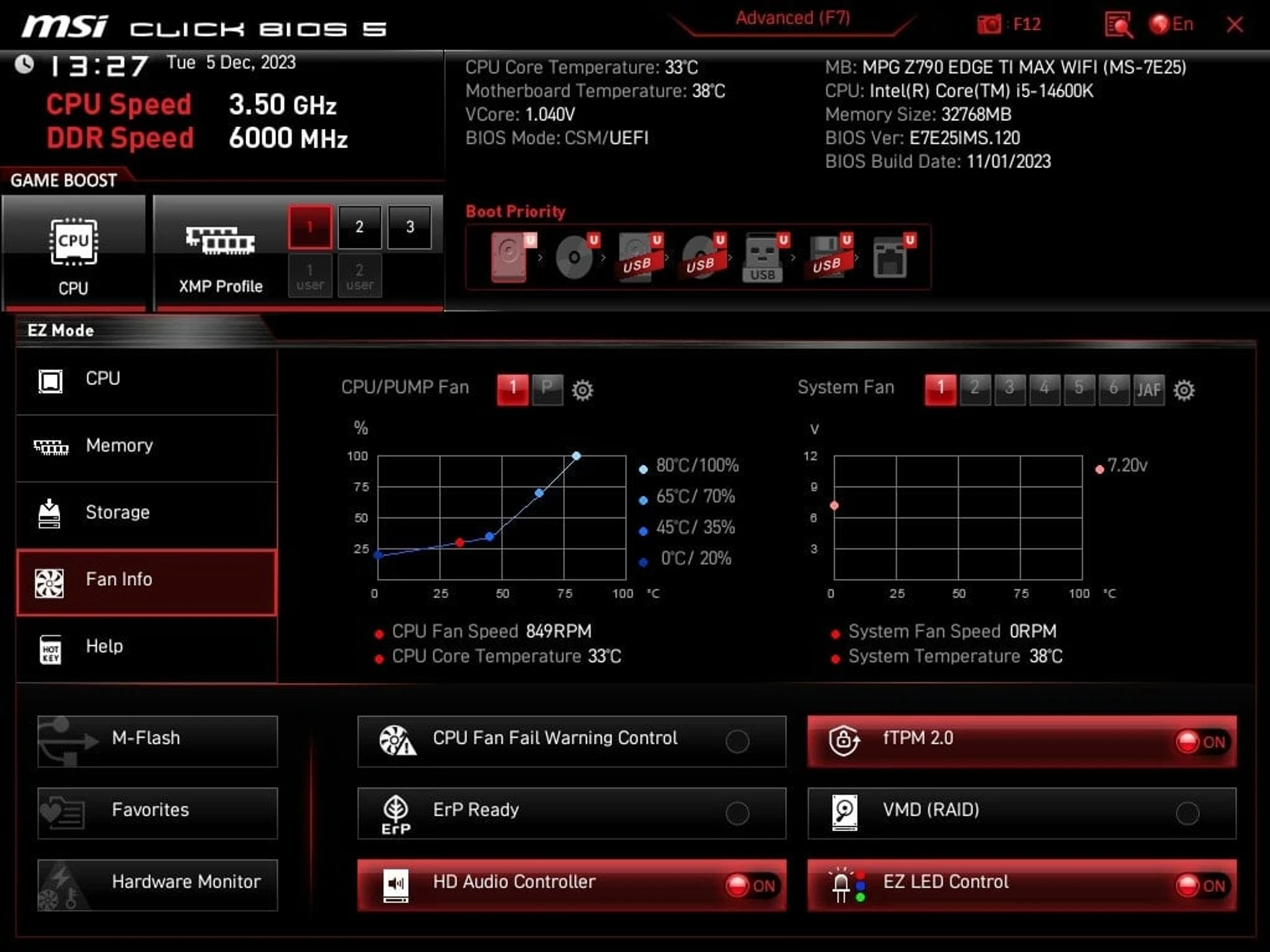

Для новачків передбачений режим EZ Mode, який цілком задовольняє базові потреби. Активувати XMP-профіль, налаштувати роботу системи охолодження, обрати пріоритет та послідовність накопичувачів для завантаження. Тут все під рукою й досить наочно, що не потребує від власника додаткових зусиль й тривалого ознайомлення з “матчастиною”.

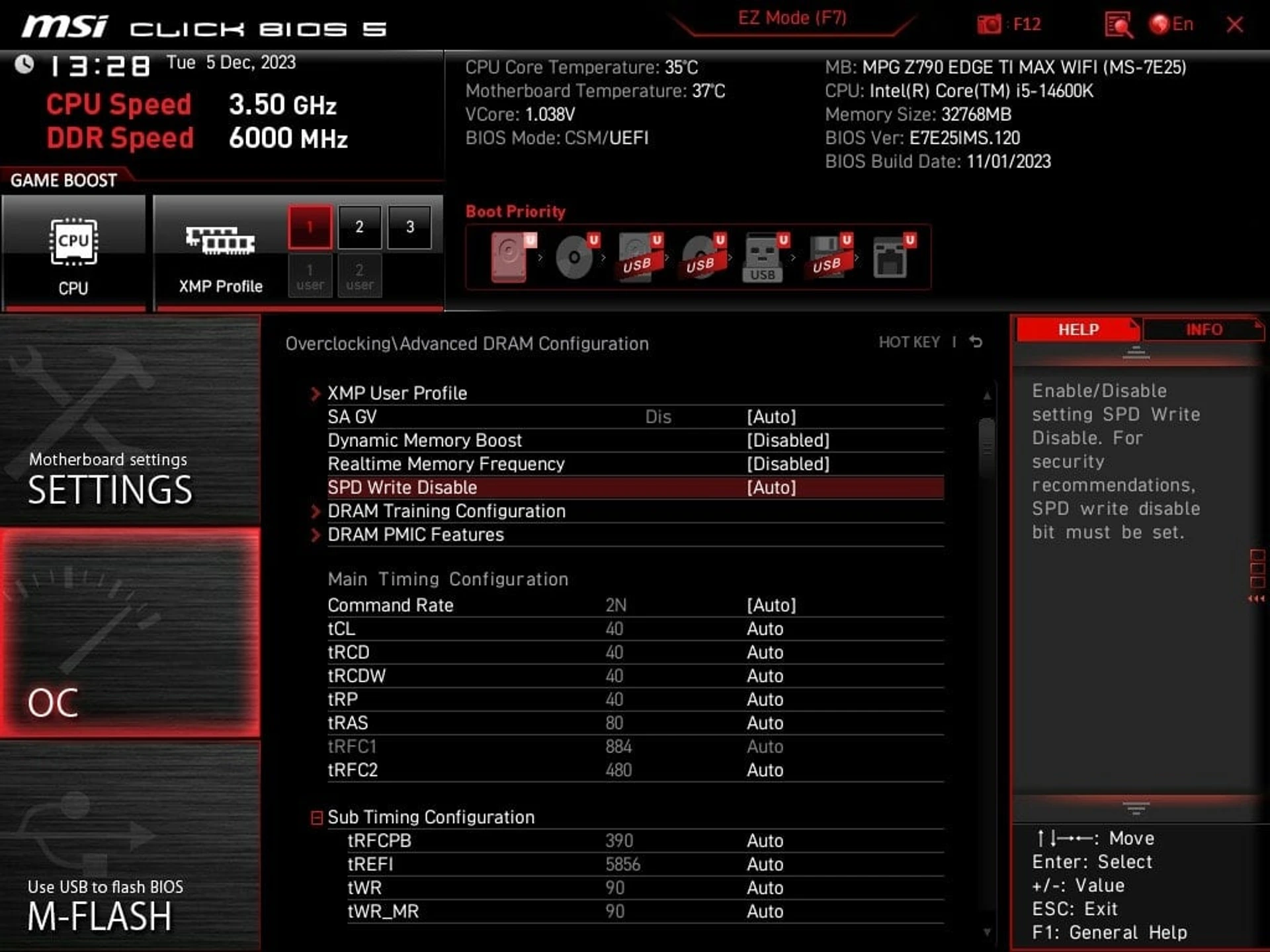

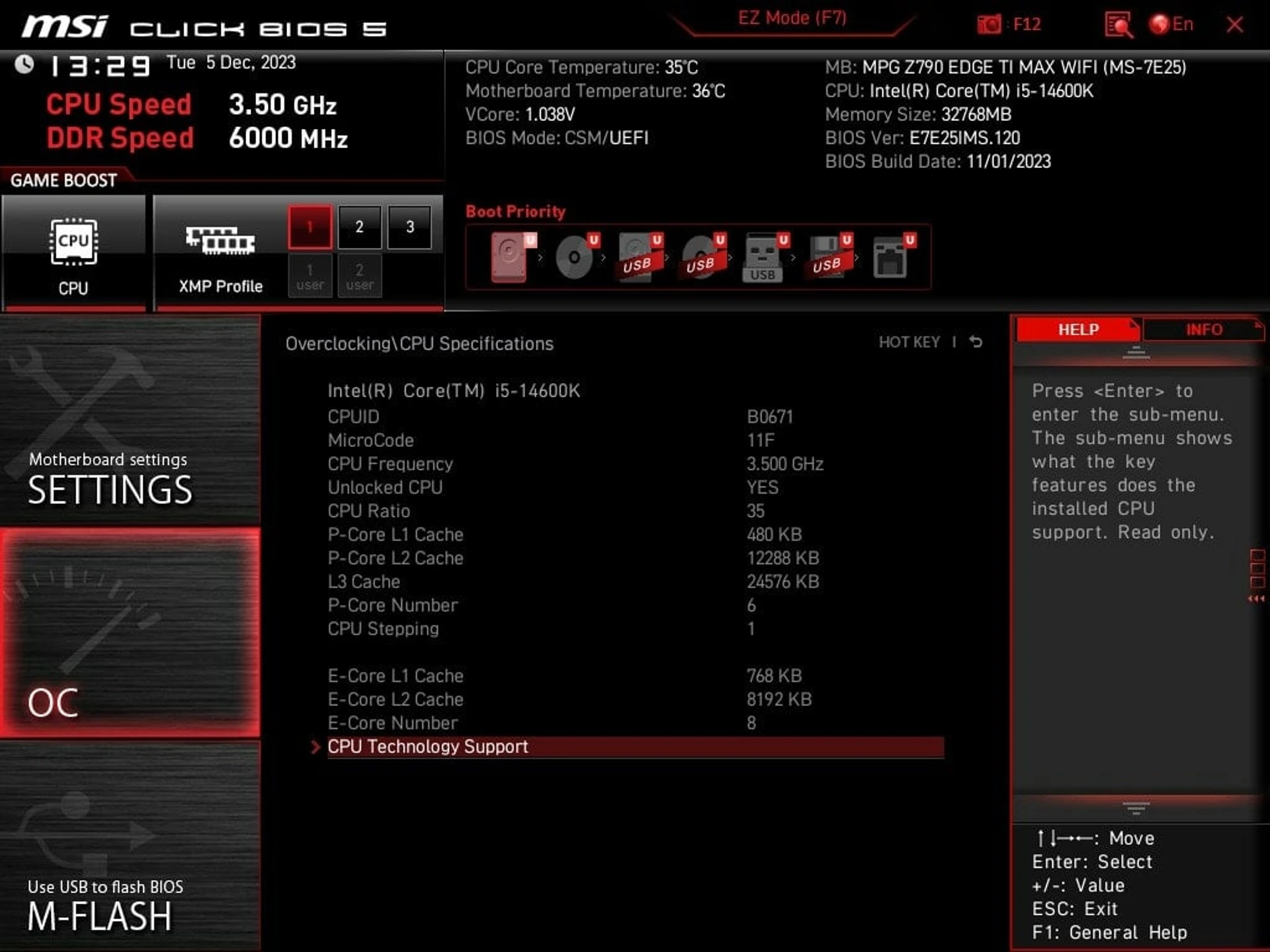

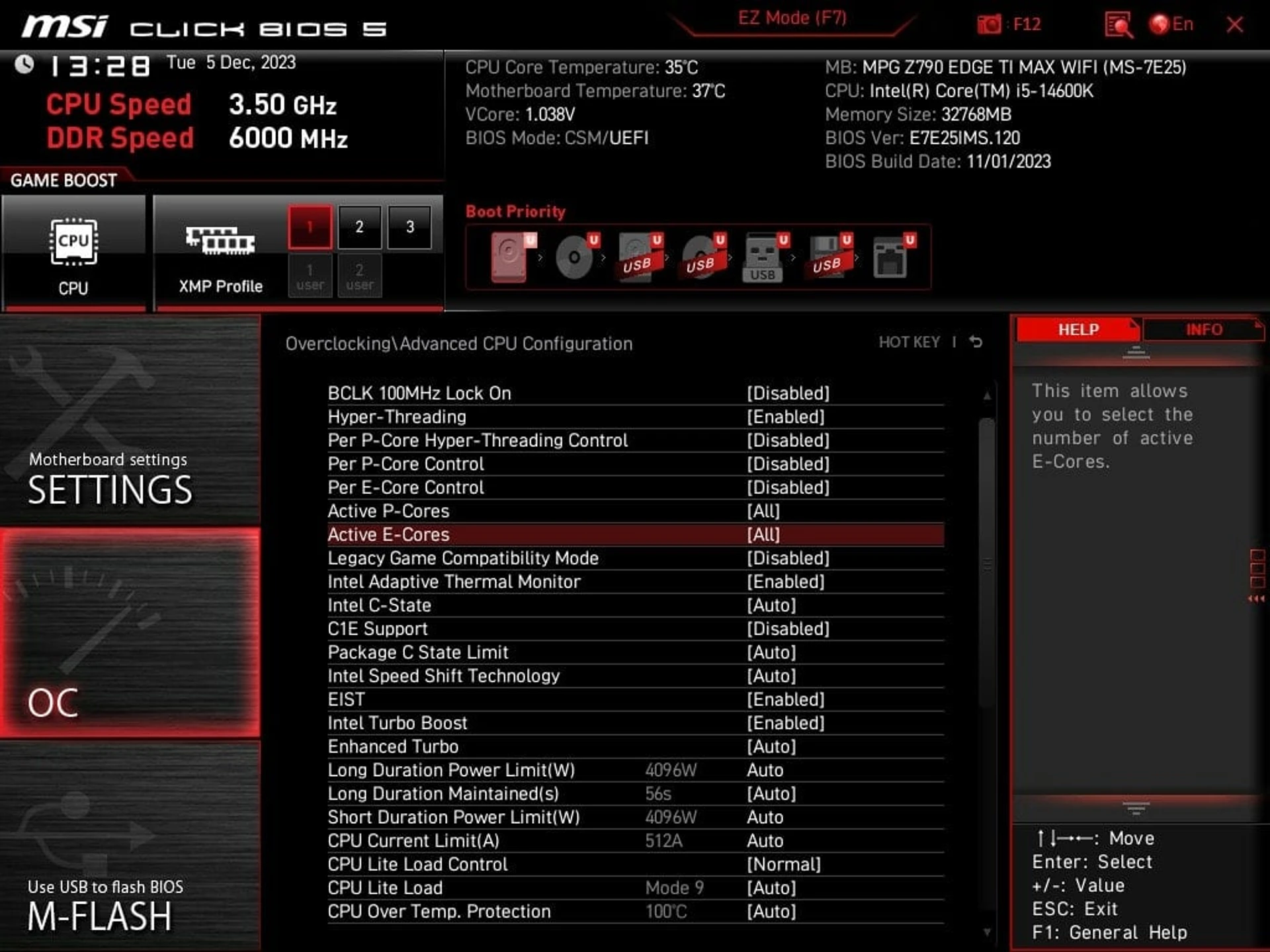

Для тоншого налаштування параметрів передбачений Advanced Mode. MSI використовує підхід з мінімальною кількістю додаткових розділів, щоб полегшити навігацію по оболонці. Початково це може викликати відчуття хаотичної стрічки з нескінченним переліком параметрів. Але знадобиться небагато часу для звикання, з яким також приходить відчуття певної структурованості параметрів. Останніх у випадку з MSI MPG Z790 EDGE TI MAX WIFI у цілому більше ніж достатньо для частотних експериментів.

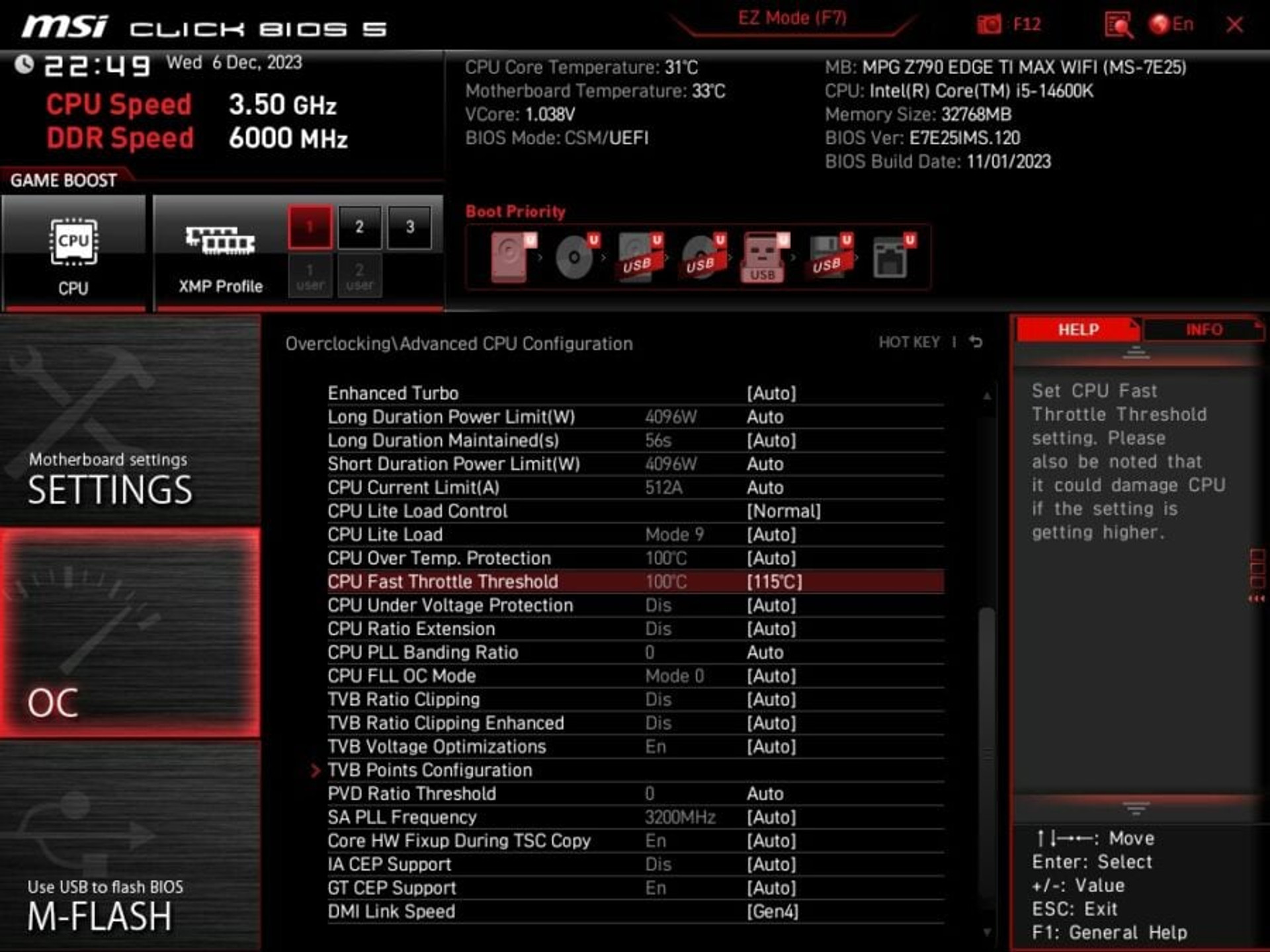

В поточній версії BIOS вже реалізована опція CPU Fast Throttle Threshold, що нещодавно була запропонована MSI для певних моделей материнських плат на Intel Z790/Z690. Зазвичай при встановленні температурного ліміту у 115С, певний тротлінг процесора починається при досягненні температури у 107–108С. З урахуванням швидкої зміни температурних параметрів під час навантаження, топові чипи Core 13/14-го поколінь можуть на нетривалий час досягати таких значень, що буде дещо знижувати їх продуктивність.

Опція CPU Fast Throttle Threshold дозволяє змістити фактичний поріг початку тротлінгу саме до 115С. Параметр доступний лише для чипів Core 14-го покоління з розблокованим множником, а для роботи механізму необхідно також активувати CPU Over Temp. Protection.

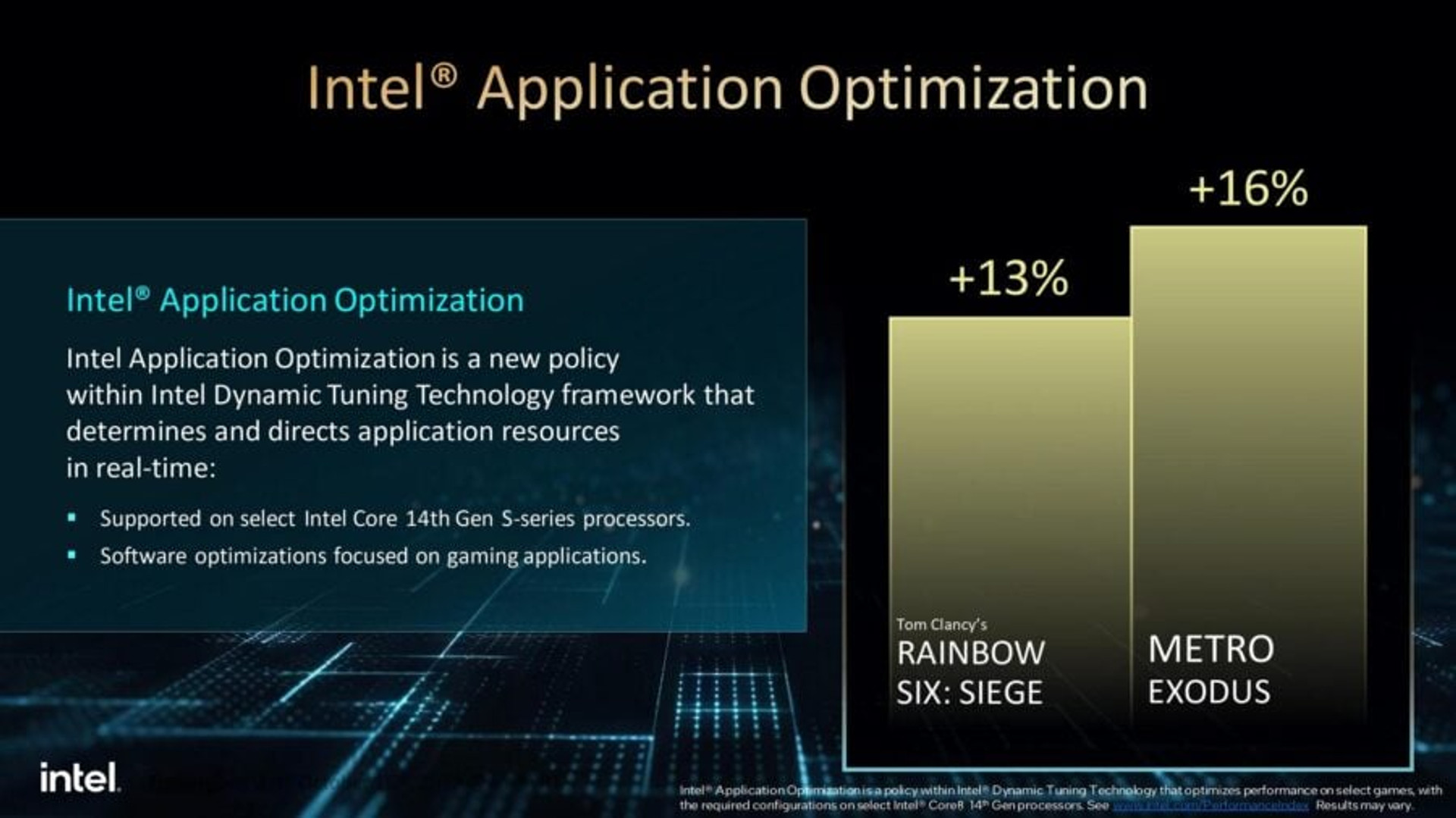

У поточній версії BIOS також вже реалізована підтримка технології Intel Application Optimization (Intel AOP). Остання передбачає перерозподіл навантаження на продуктивні та енергоефективні ядра процесора й дозволяє в певних ситуаціях відчутно підвищити fps в іграх. Втім для подібного прискорення потрібна попередня підготовка розробниками Intel відповідних профілів.

Не дивлячись на строки анонсу чипів Raptro Lake Refresh, в переліку доступних ігор все ще зазначені лише два проєкти (Metro Exodus та Tom Clancy’s Rainbow Six Siege), то ж швидкість впровадження Intel AOP залишає бажати кращого. Однак, практична користь від роботи технології дійсно є, тому добре, що MSI MPG Z790 EDGE TI MAX WIFI готова до потенційного розвитку технології у перспективі. Але знову ж таки, слід зазначити, що Intel AOP доступна тільки на чипах Core 14-го покоління, і попередньо Intel не планує її поширювати на процесори Core 12/13-их генерацій, хоча ці CPU також мають P/E-Cores.

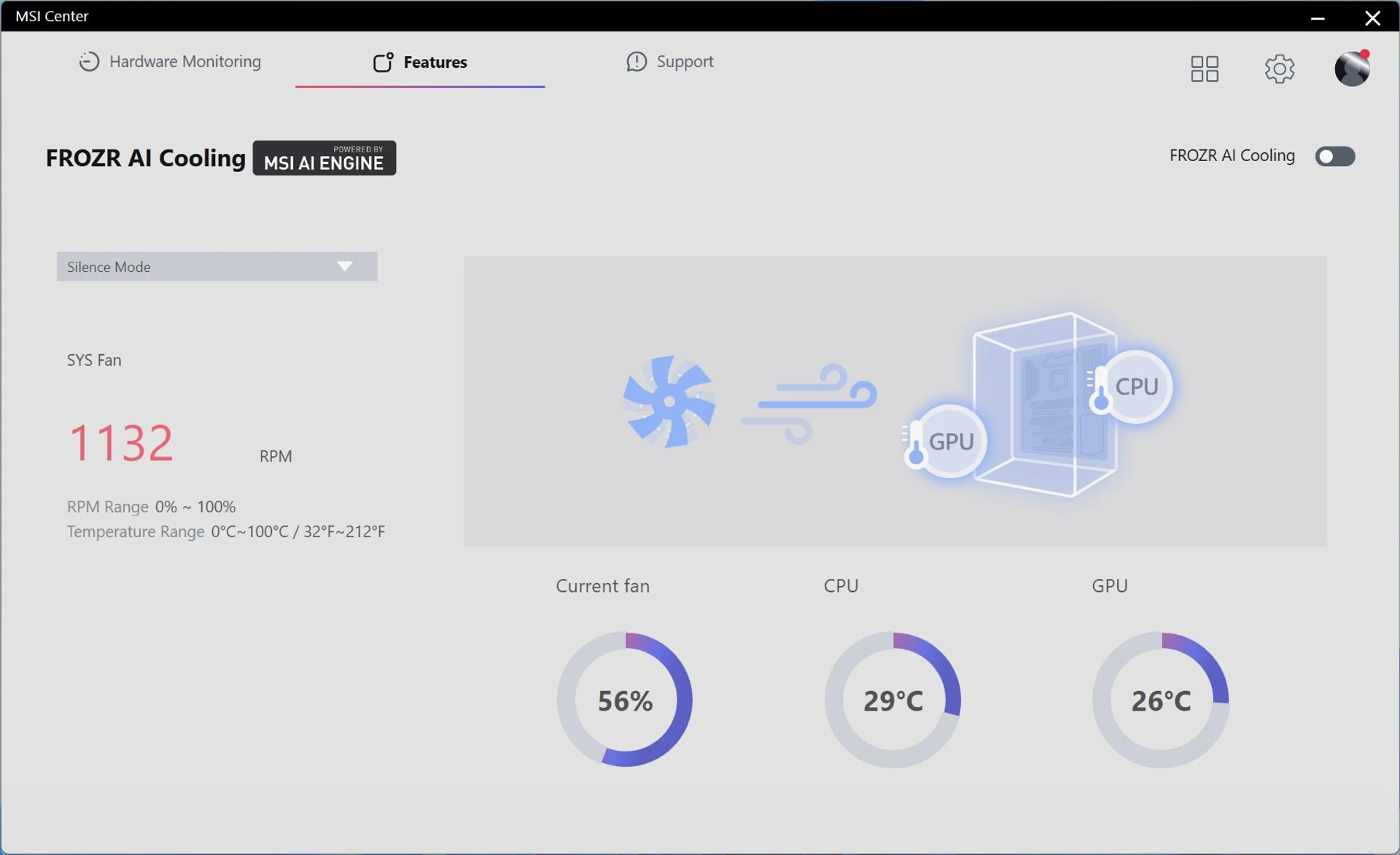

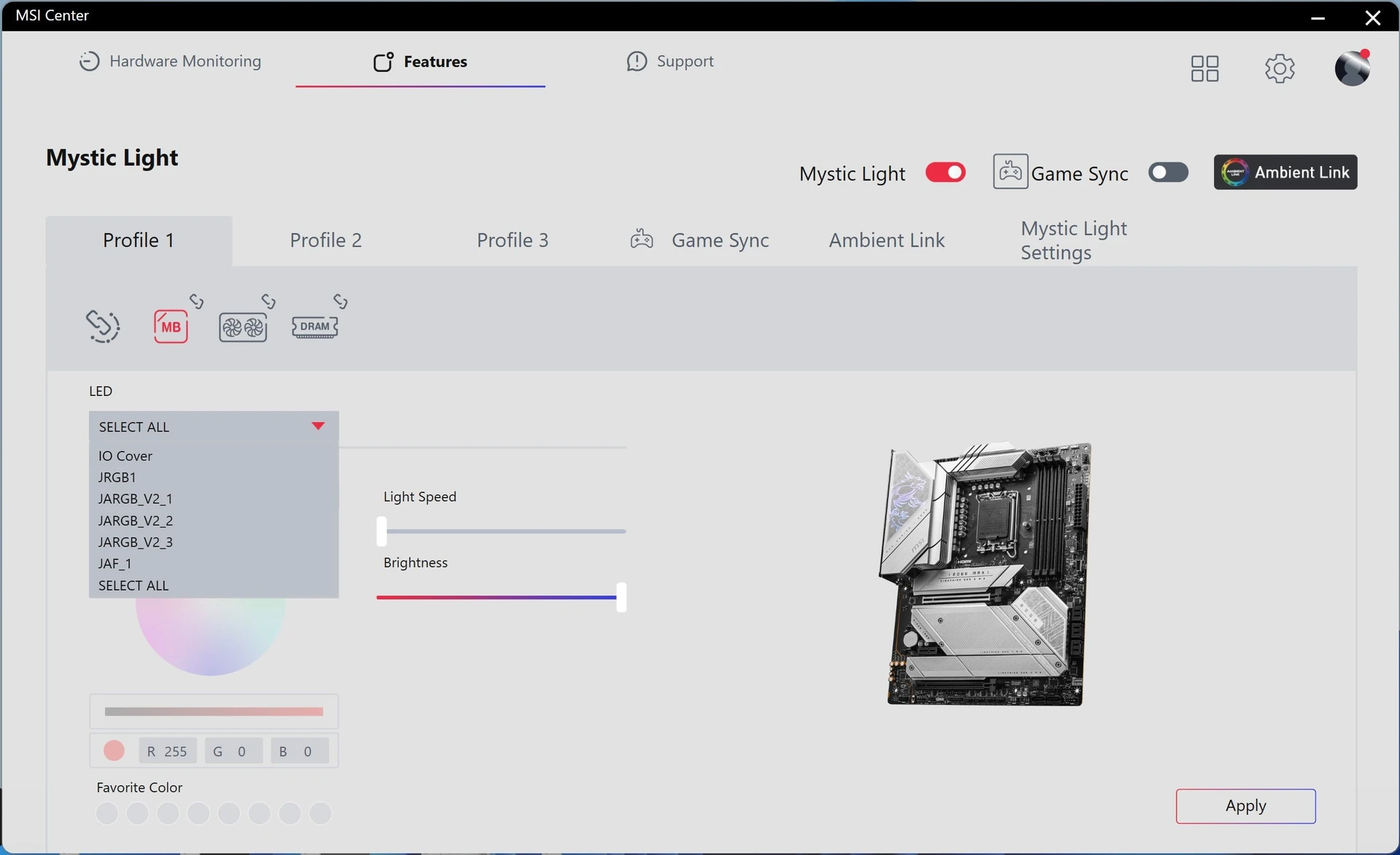

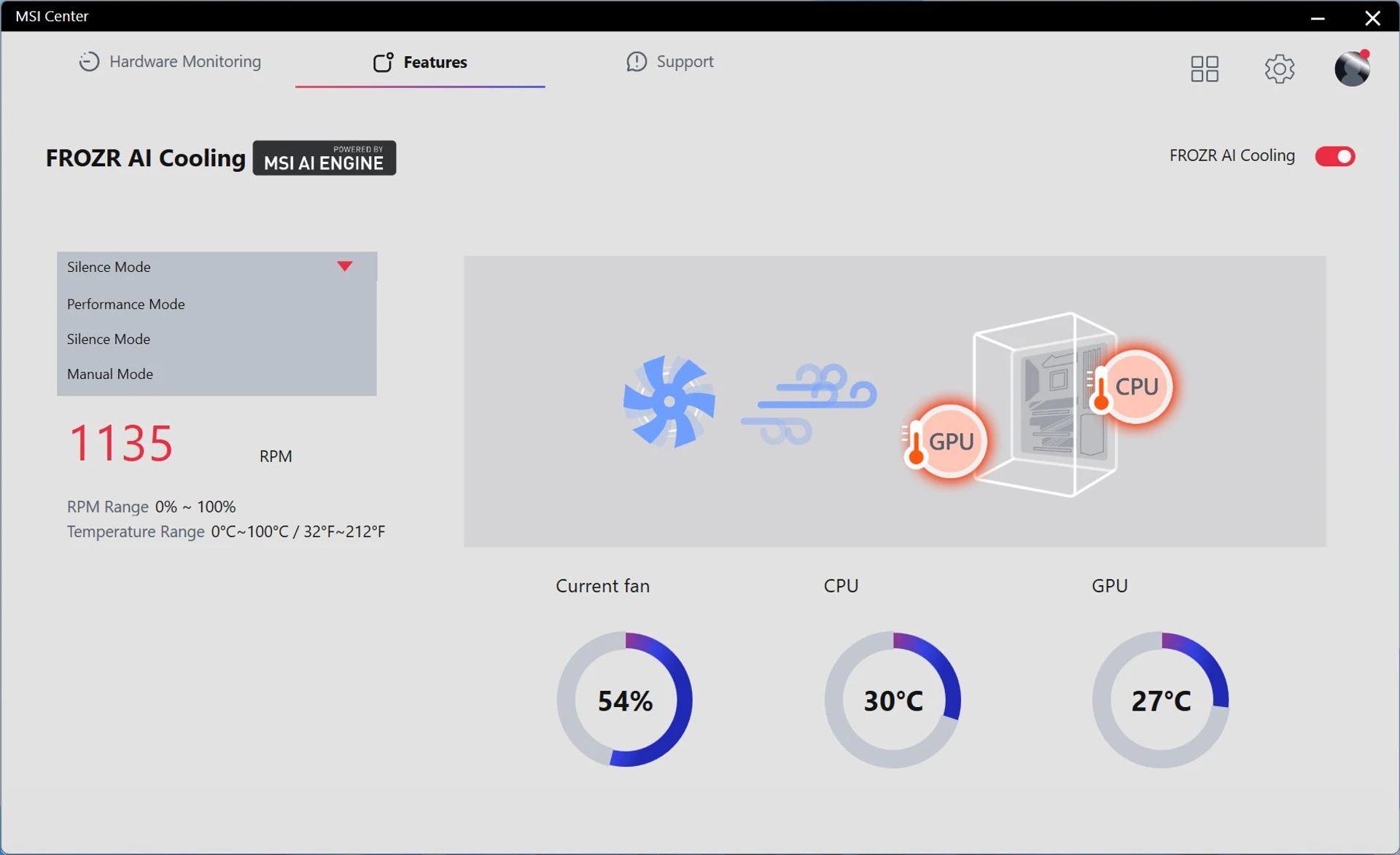

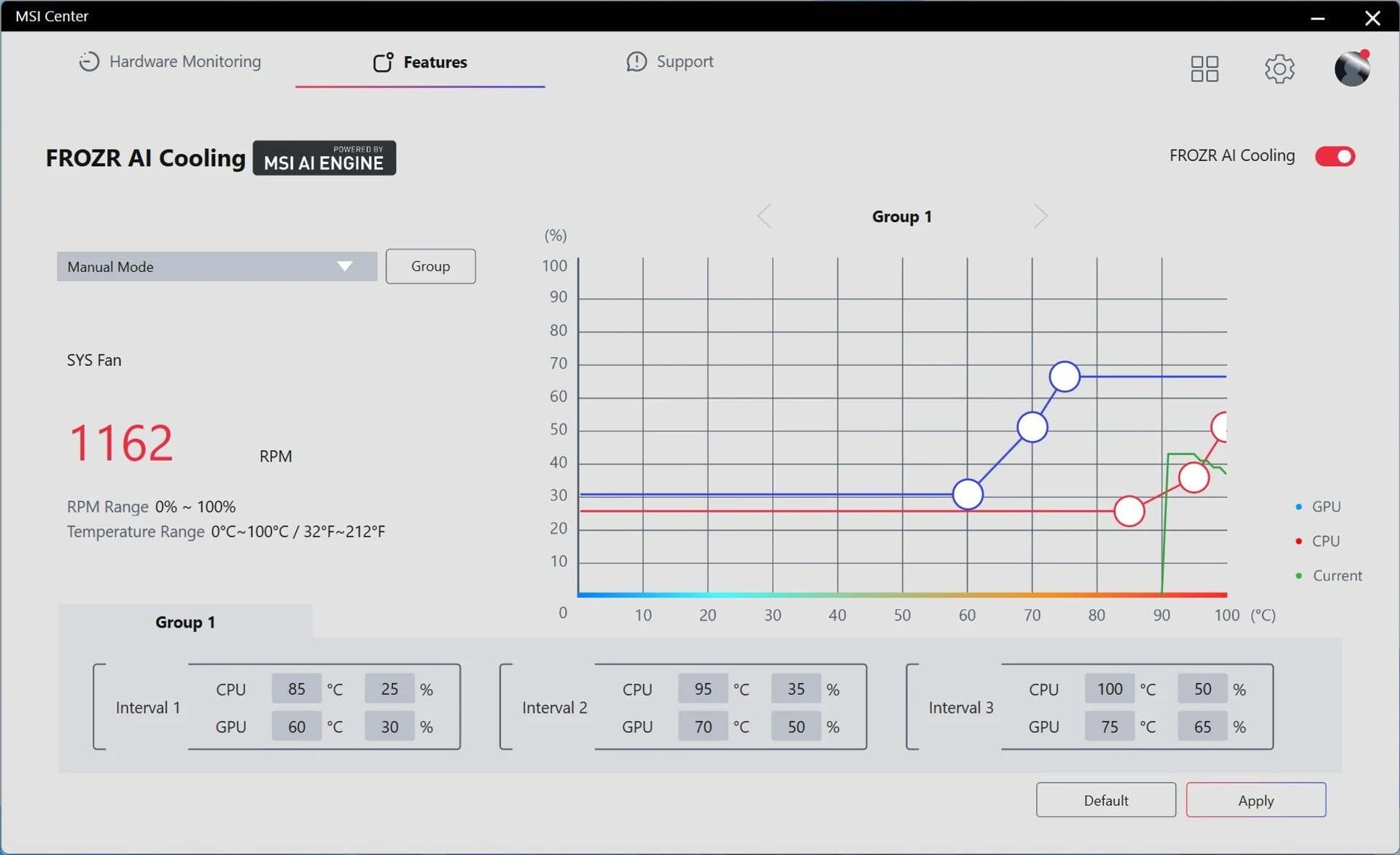

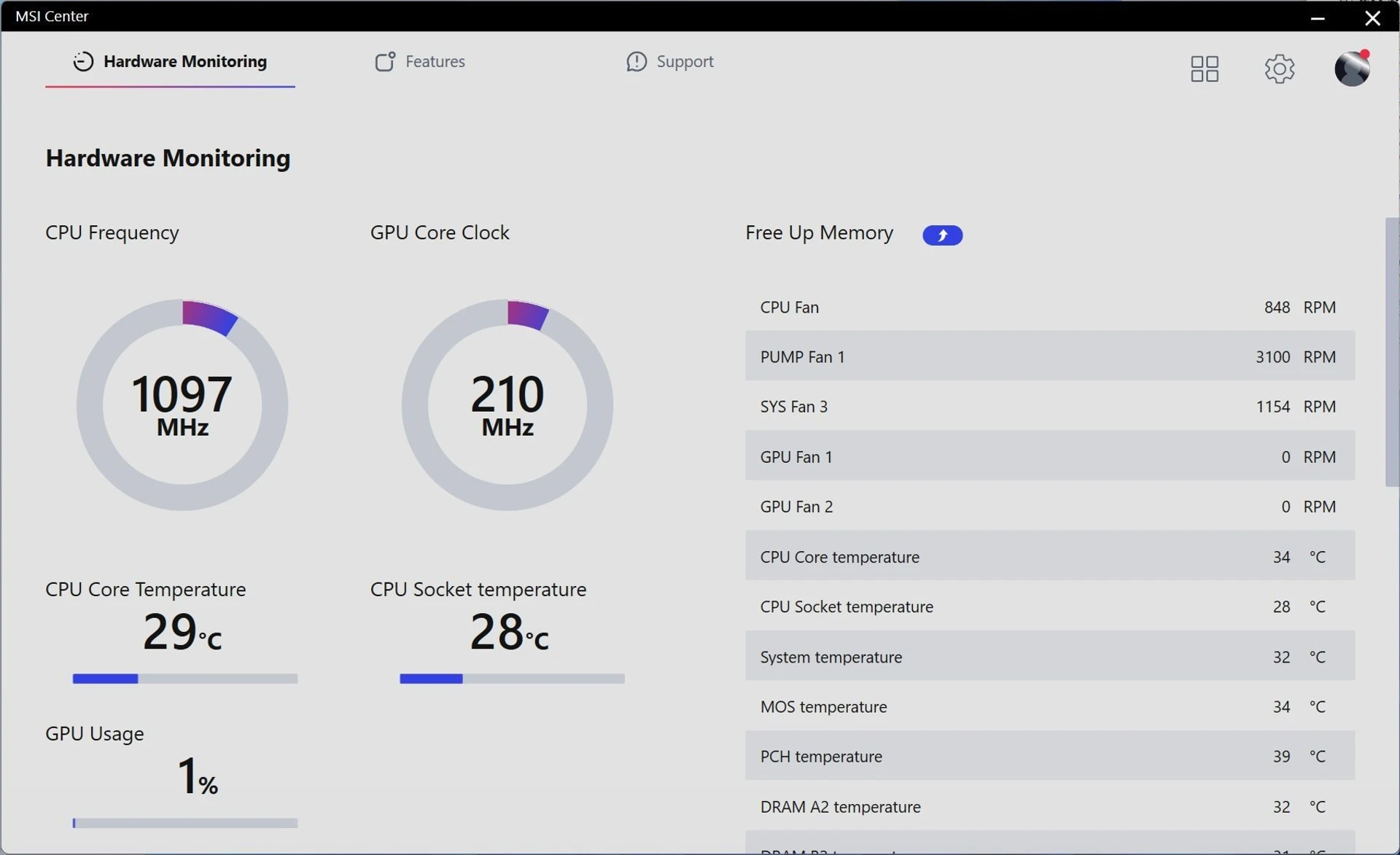

Для програмного налаштування у Windows виробник пропонує комплекс MSI Center. Тут цілий перелік з опціями системного моніторингу, оптимізаціями роботи системи охолодження, синхронізації підсвітки та іншими прикладними завданнями.

Конфігурація тестового стенда

• Процесор: Intel Core i5-14600K (6/12+8; 3,5/5,3 ГГц + 2,6/4,0 ГГц)
• Охолодження: MSI MAG CORELIQUID E360
• Пам’ять: Kingston FURY Beast RGB DDR5-6000 32 ГБ (KF560C40BWAK2-32 2х16 ГБ)
• Відеокарта: MSI GeForce RTX 4070 Ti GAMING X SLIM WHITE 12G
• Накопичувач: MSI SPATIUM M480 2 ТБ
• БЖ: MSI MPG A750GF WHITE (750W)
• Корпус: MSI MPG GUNGNIR 300R AIRFLOW WHITE

Як ми вже зазначали, материнська плата проходила тестування в умовах максимально наближених до реальних. MSI MPG Z790 EDGE TI MAX WIFI була основною потужної ігрової платформи.

Для ПК використовувався 14-ядерний процесор Core i5-14600K, що має 6 продуктивних обчислювачів та 8 додаткових енергоефективних. Хоча фактично це молодша модель сімейства Raptor Lake Refresh саме з оновленої архітектурою ще в рамках попереднього покоління, для ігрової системи даний CPU чудово підходить.

Для відведення тепла від процесора в системі використовувалась рідинна система охолодження MSI MAG CORELIQUID E360. Нова трьохсекційна модель СРО з хорошою ефективністю, яскравою підсвіткою вентиляторів та помірною ціною у рамках свого класу.

Графічна підсистема базувалась на MSI GeForce RTX 4070 Ti GAMING X SLIM WHITE 12G. “Витончена” версія RTX 4070 Ti зі зменшеною загальною товщиною адаптера та прискореним GPU – ще одна новинка виробника. Звичайно у цьому випадку ніяких обмежень стосовно габаритів відеокарт не було, але ж “білявка” дуже вже пасувала загальній концепції ПК у білому зовнішньому оздобленні.

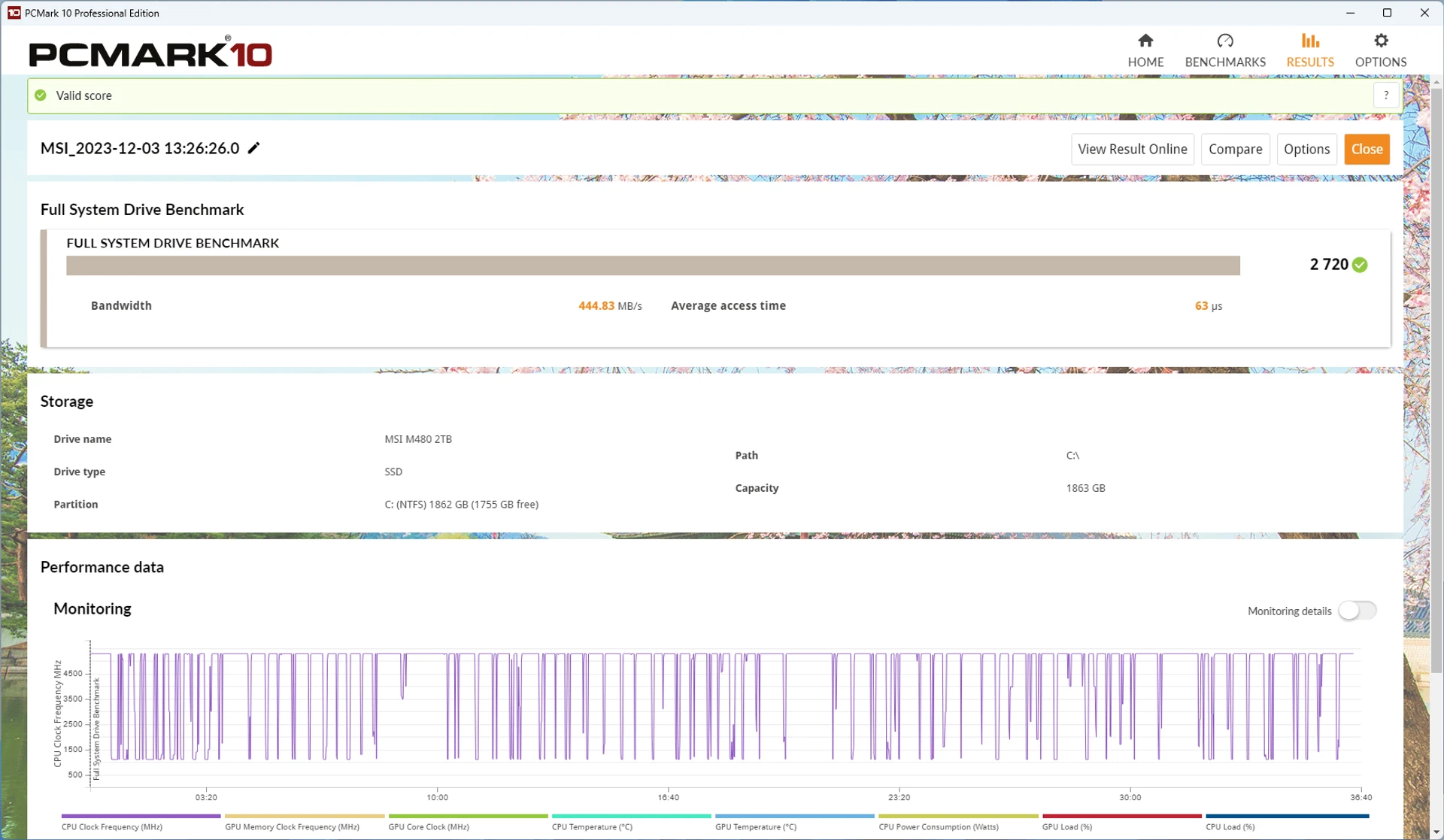

Для зберігання даних та встановлення тестових програм/ігор система була оснащена накопичувачем MSI SPATIUM M480 2 ТБ. Досить спритний SSD на контролері Phison PS5018-E18 із заявленими трансферами 7000/6800 МБ/c на читання та запис й продуктивністю під час роботи з 4К блоками на рівні 650–700 000 IOPS. В ігровій платформі швидкість накопичувача не у пріоритеті, а от 2 ТБ – мінімально-розумна місткість для прогресивної конфігурації. З урахуванням того, що MSI MPG Z790 EDGE TI MAX WIFI має аж п’ять вільних портів M.2, є потенціал для подальшого збільшення загальної місткості сховища.

Ігрову систему високого рівня логічно оснащувати 32 ГБ оперативної пам’яті. Тож двоканальний комплект Kingston FURY Beast RGB DDR5-6000 (KF560C40BWAK2-32) тут цілком доречний. Формула затримок 40-40-40-80 – не найкраща для режима DDR5-6000, але за бажанням тут можна додатково поекспериментувати. А от білий колір радіаторів та RGB-підсвічування виявились доречними у запропонованому сетапі.

Для забезпечення живлення система була оснащена блоком MSI MPG A750GF WHITE (750W). Не в останню чергу тут знову ж таки зіграв свою роль зовнішній окрас корпусу БЖ, але модульний блок потужністю 750 Вт із сертифікатом 80 PLUS Gold, що виконаний на платформі CWT, оснащений 140-міліметровим вентилятором та має 10-річну гарантію виробника – цілком притомний варіант для системи означеної конфігурації. А от для експериментів з розгоном топових Core 13/14-го поколінь та відеокарти не буде зайвим БЖ більшої потужності. Нагадаємо, що максимальний ККД блока живлення досягається при навантаженні ~50% від максимального.

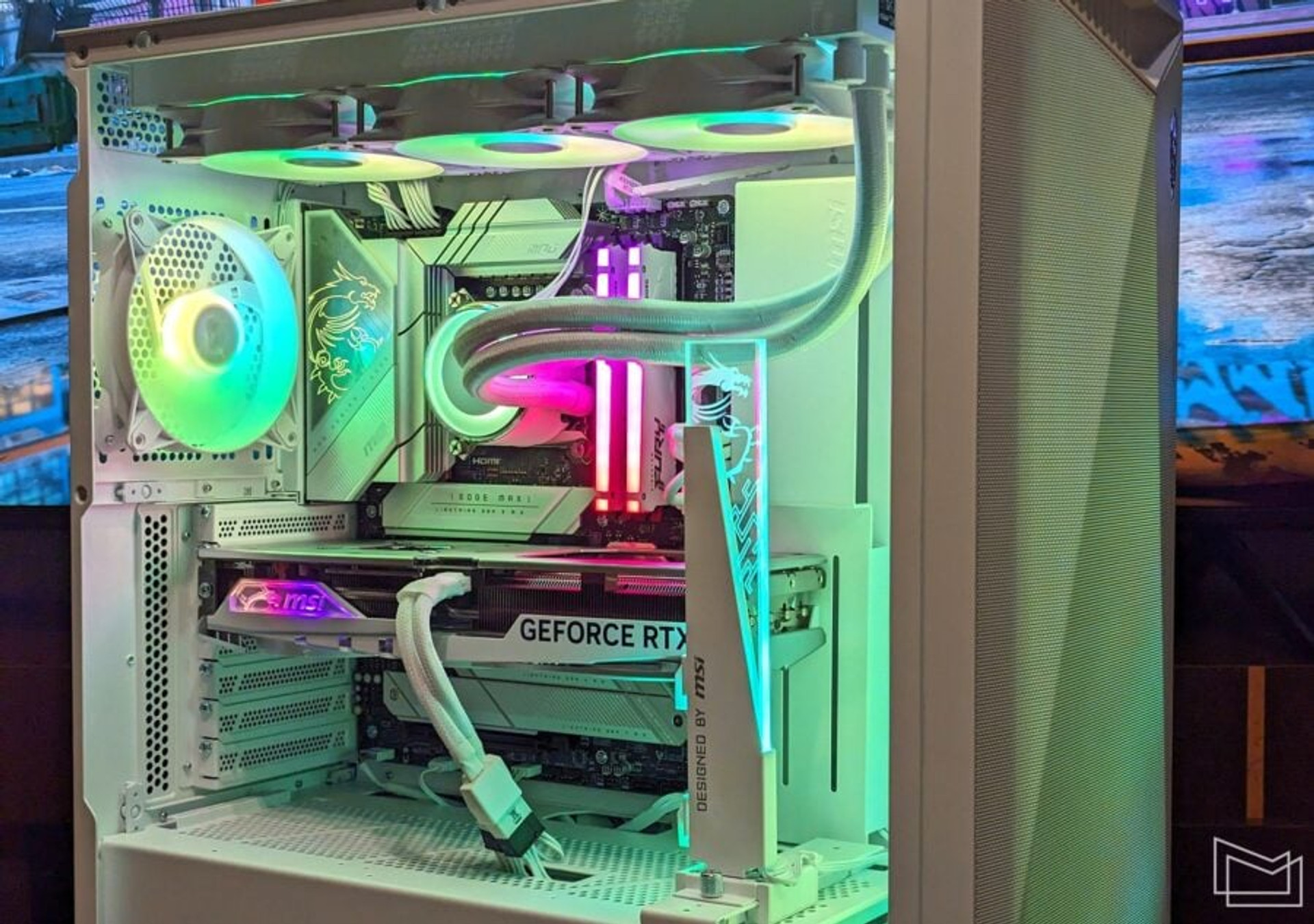

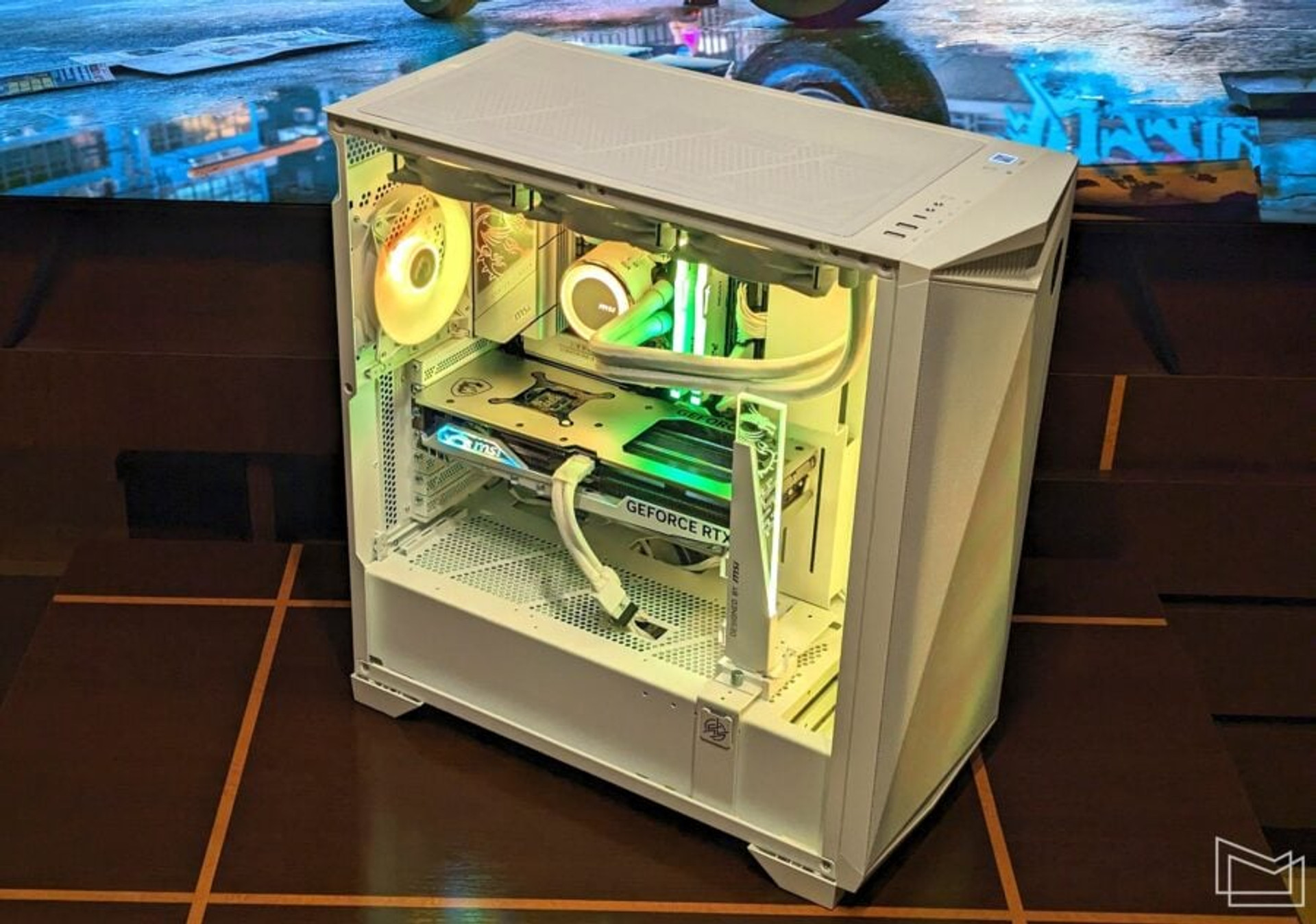

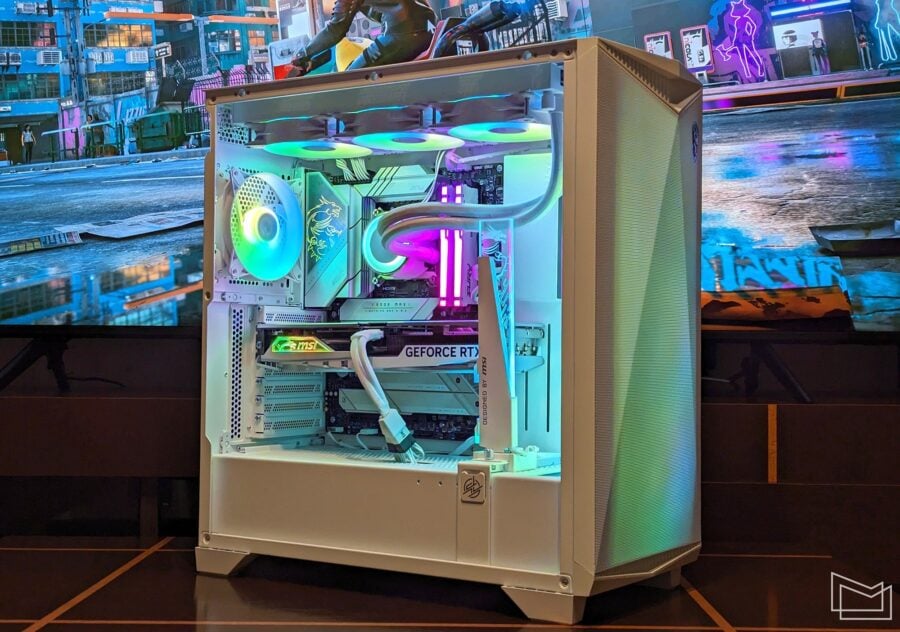

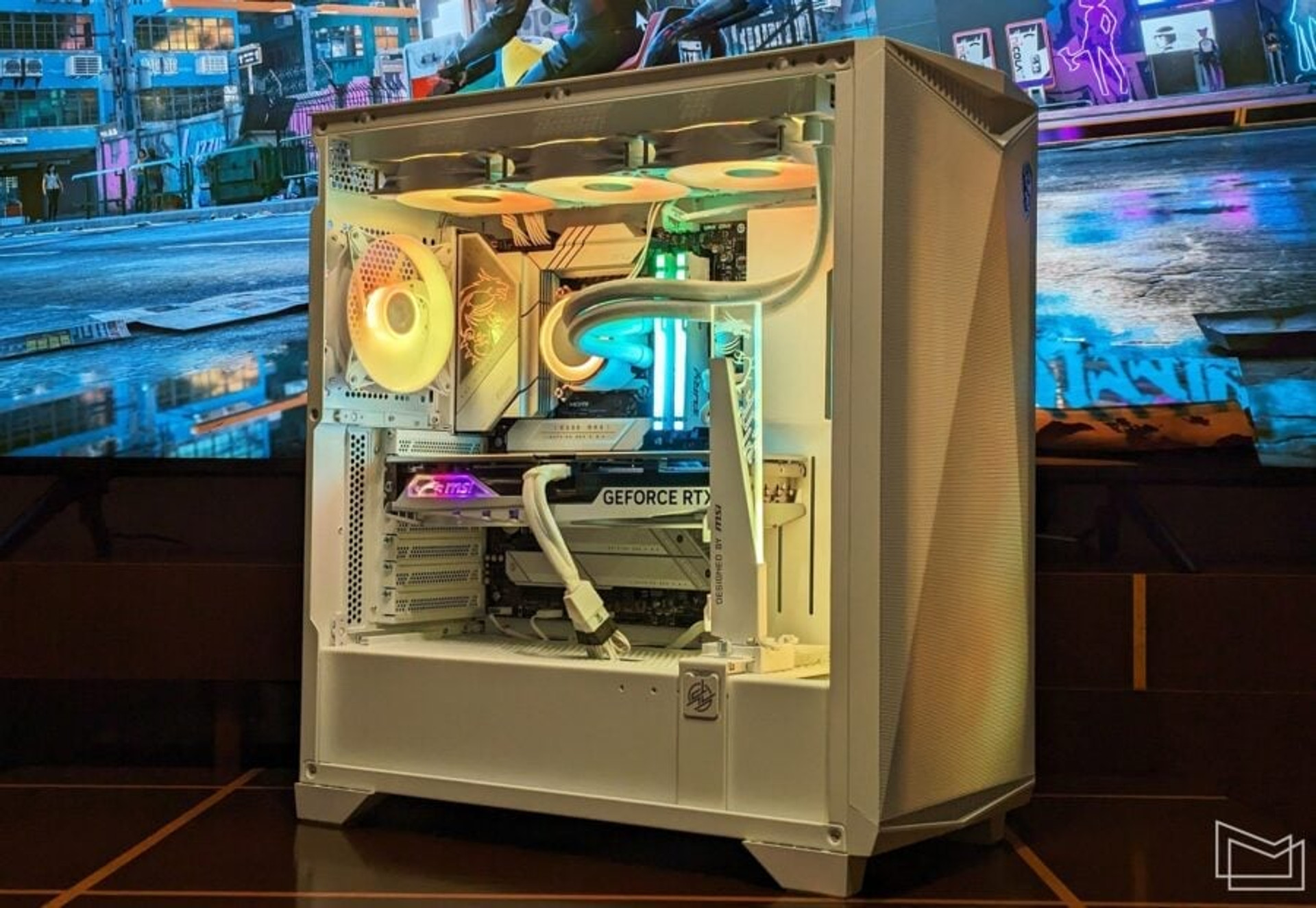

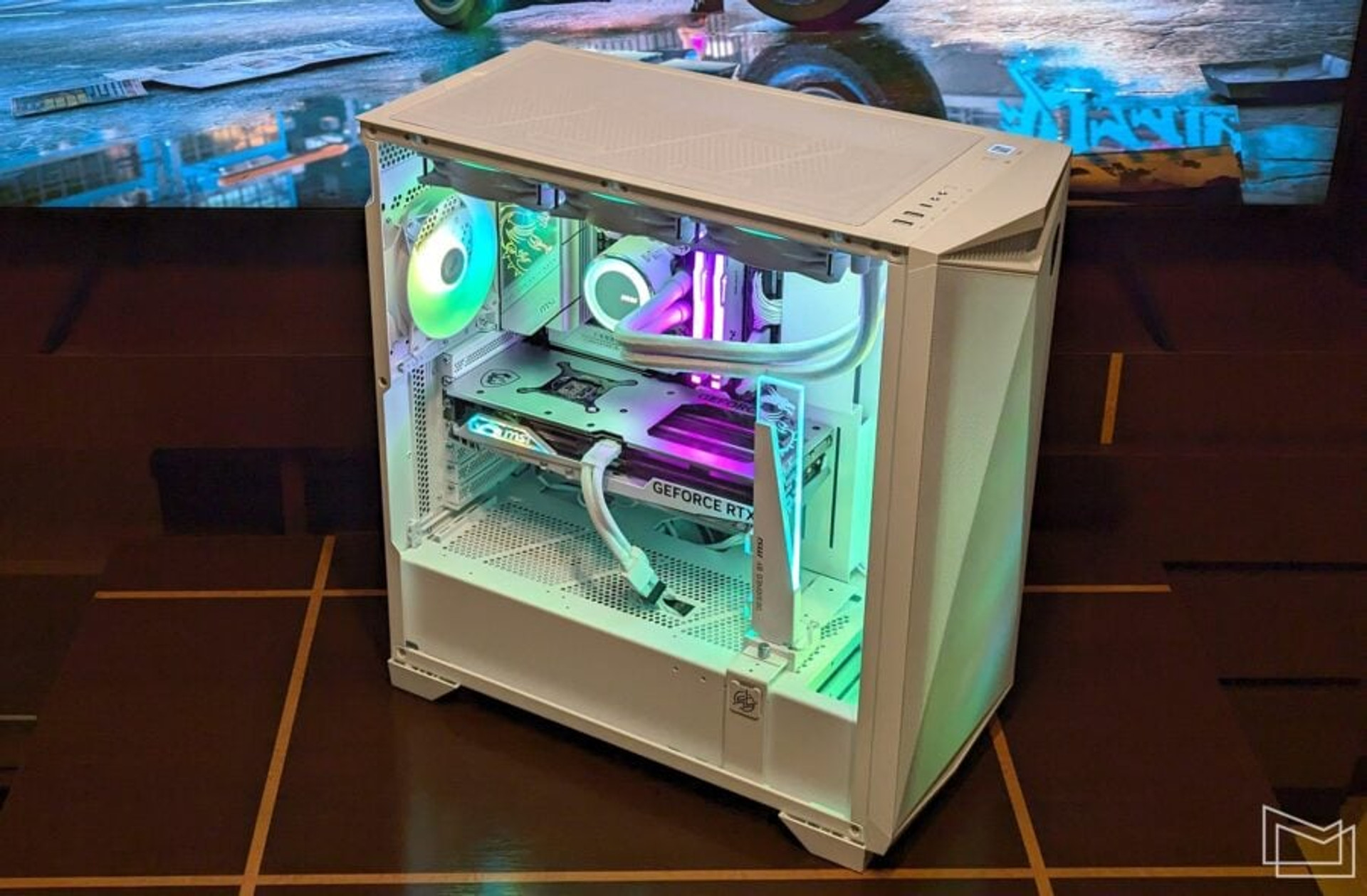

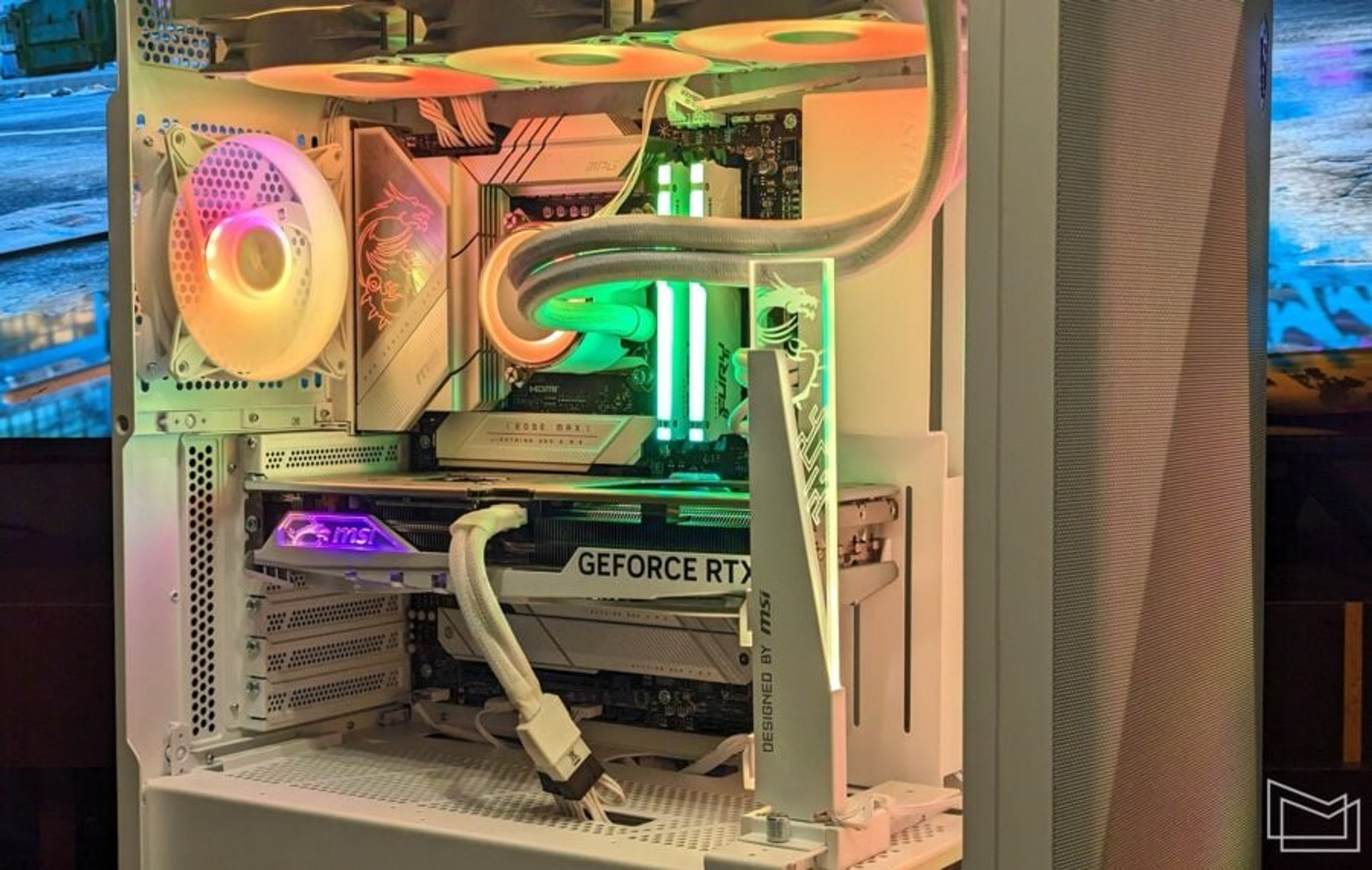

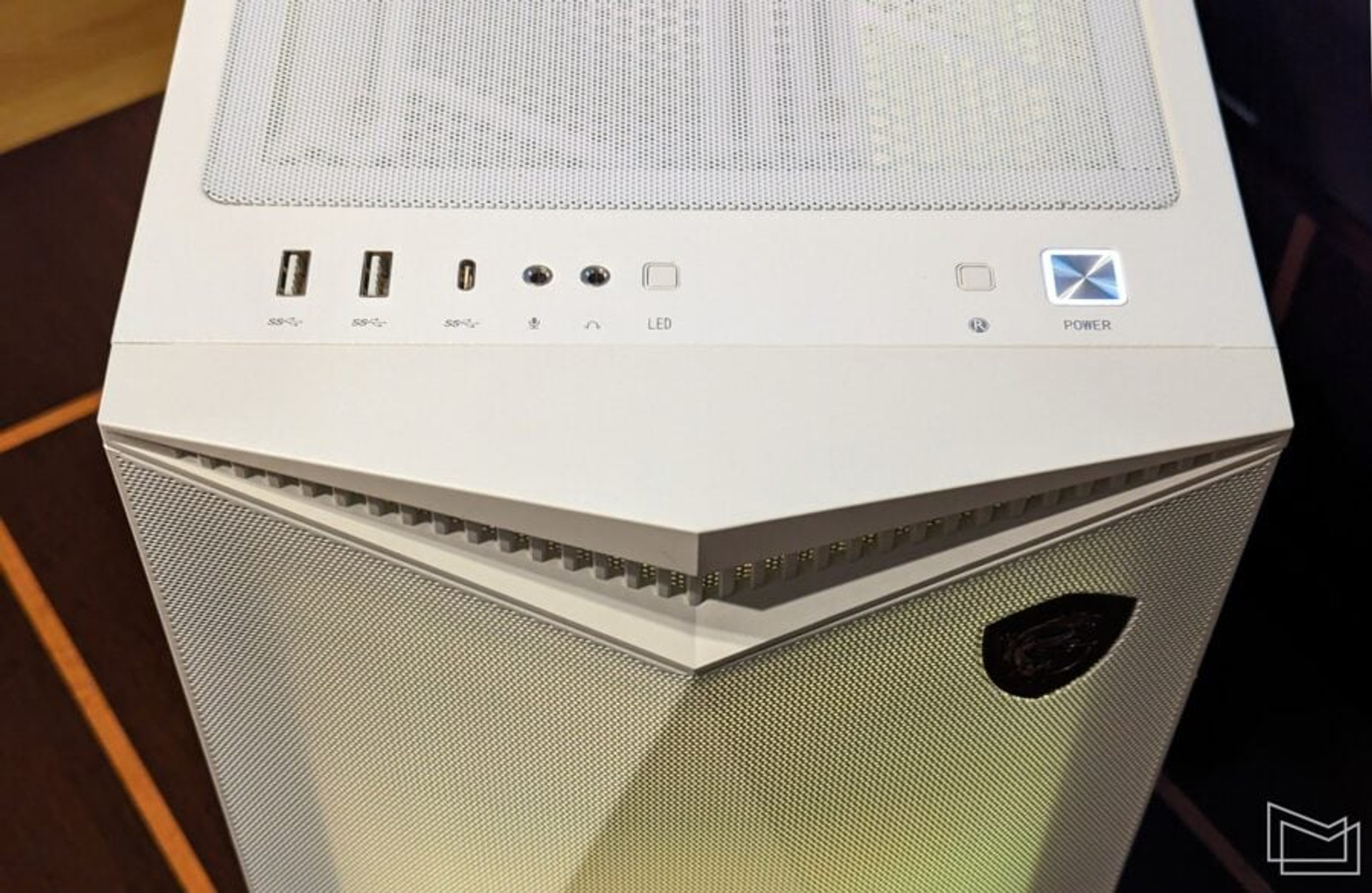

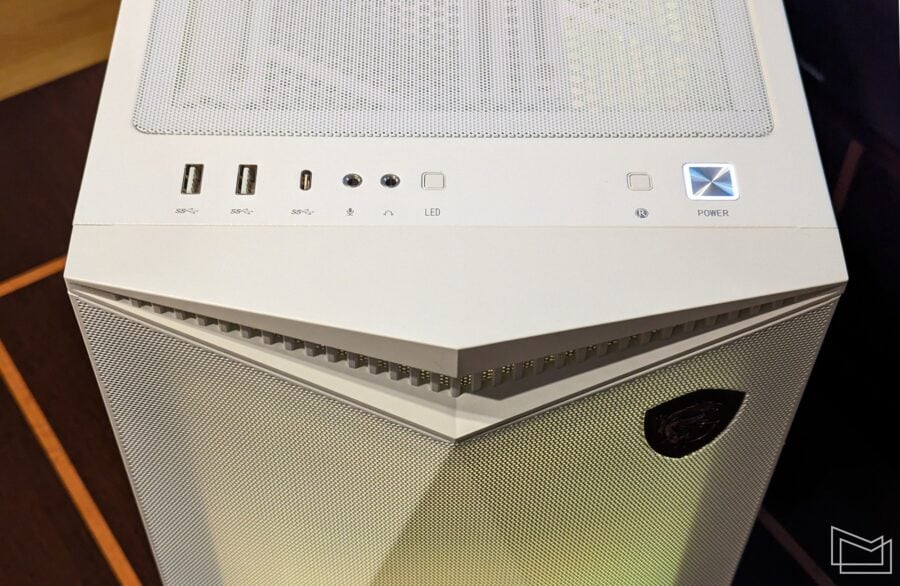

Система зібрана у корпусі MSI MPG GUNGNIR 300R AIRFLOW WHITE – також новенька башта з досить цікавими опціями. Серед важливих параметрів, на яких варто відразу наголосити – майже 11 кг “живої ваги” у сталевому шасі з прозорою бічною панеллю із 3-мм загартованого скла, штатні чотири 120-міліметрові вентилятори з aRGB, можливість встановлення рідинних систем охолодження з 360-мм радіаторами як на верхній, так і на фронтальній панелі.

Кейс дозволяє встановлювати відеокарти довжиною до 360 мм у горизонтальному та вертикальному положеннях. Для підтримки габаритних графічних адаптерів передбачений штатний кронштейн (також з підсвічуванням!). В цілому досить просторий кейс з хорошим продуванням та актуальними опціями для сучасних десктопів.

В роботі

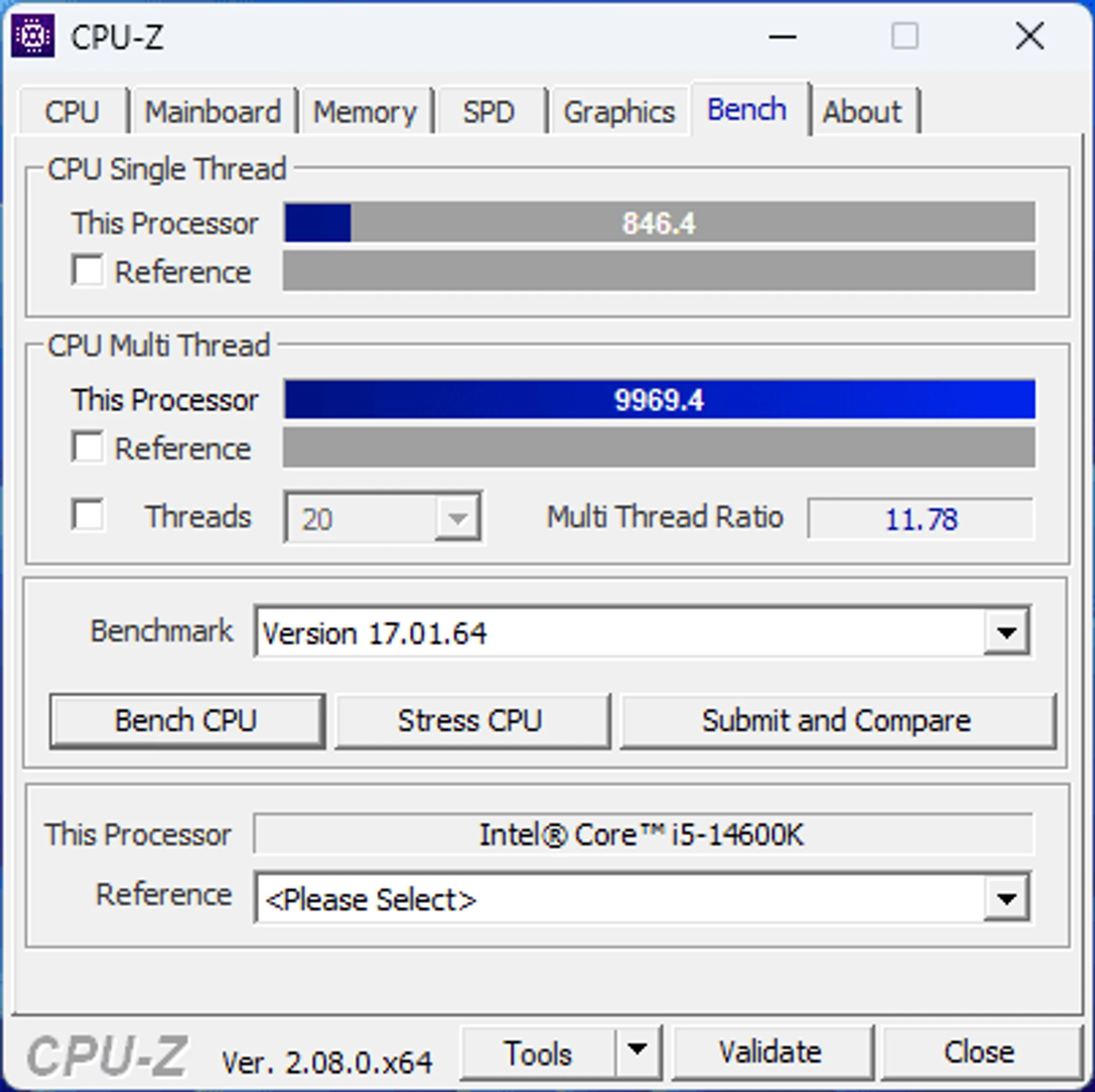

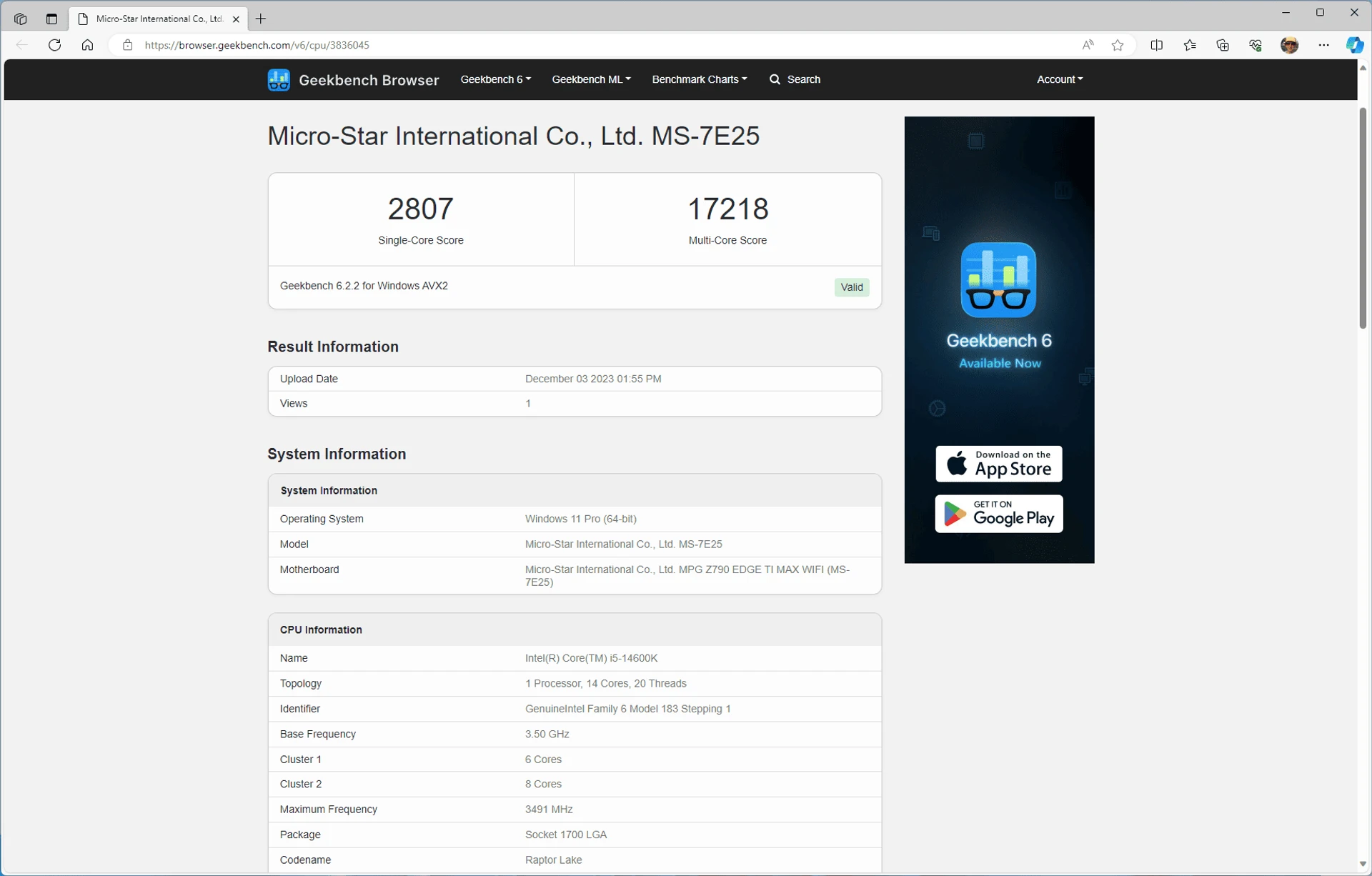

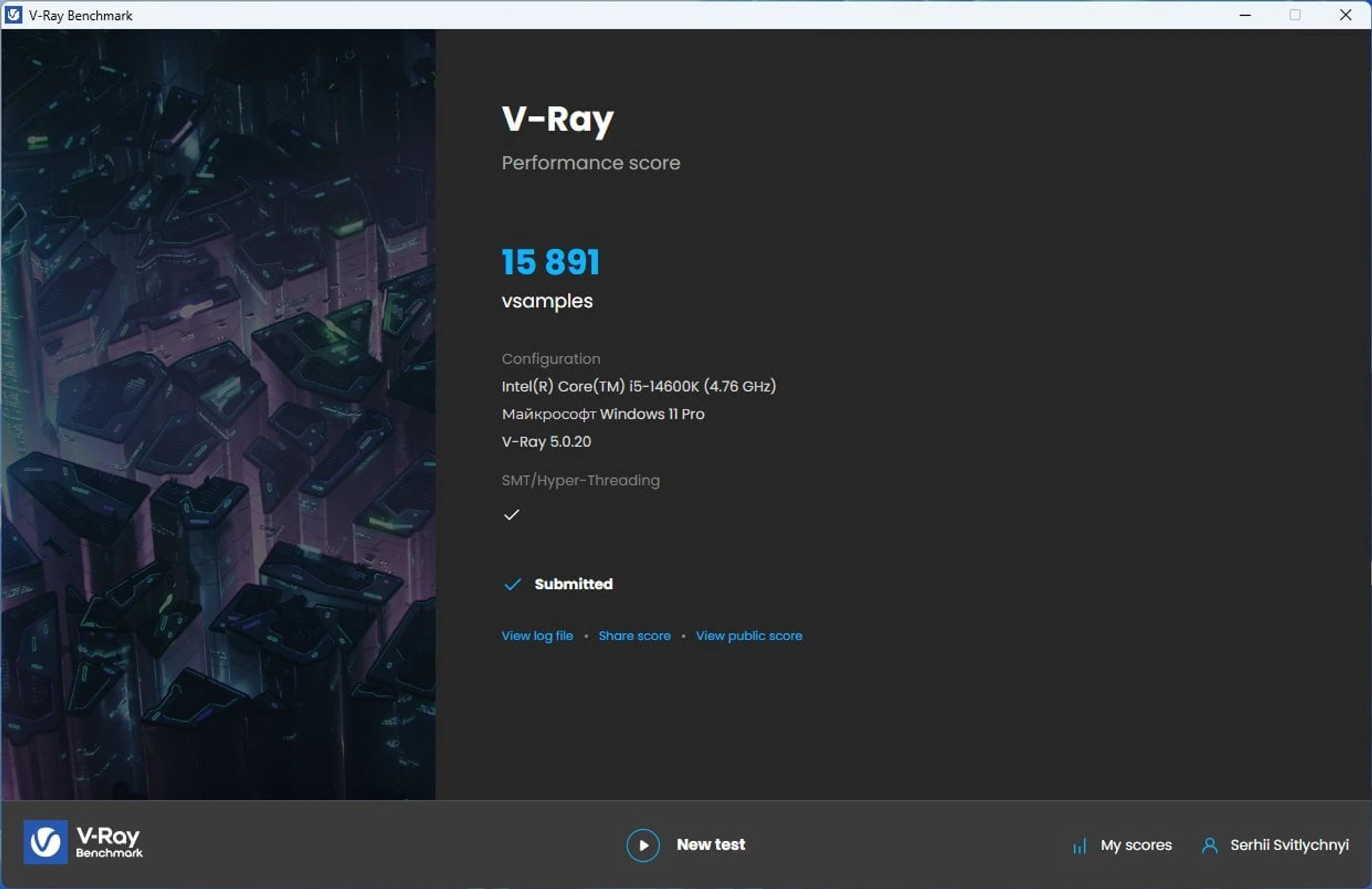

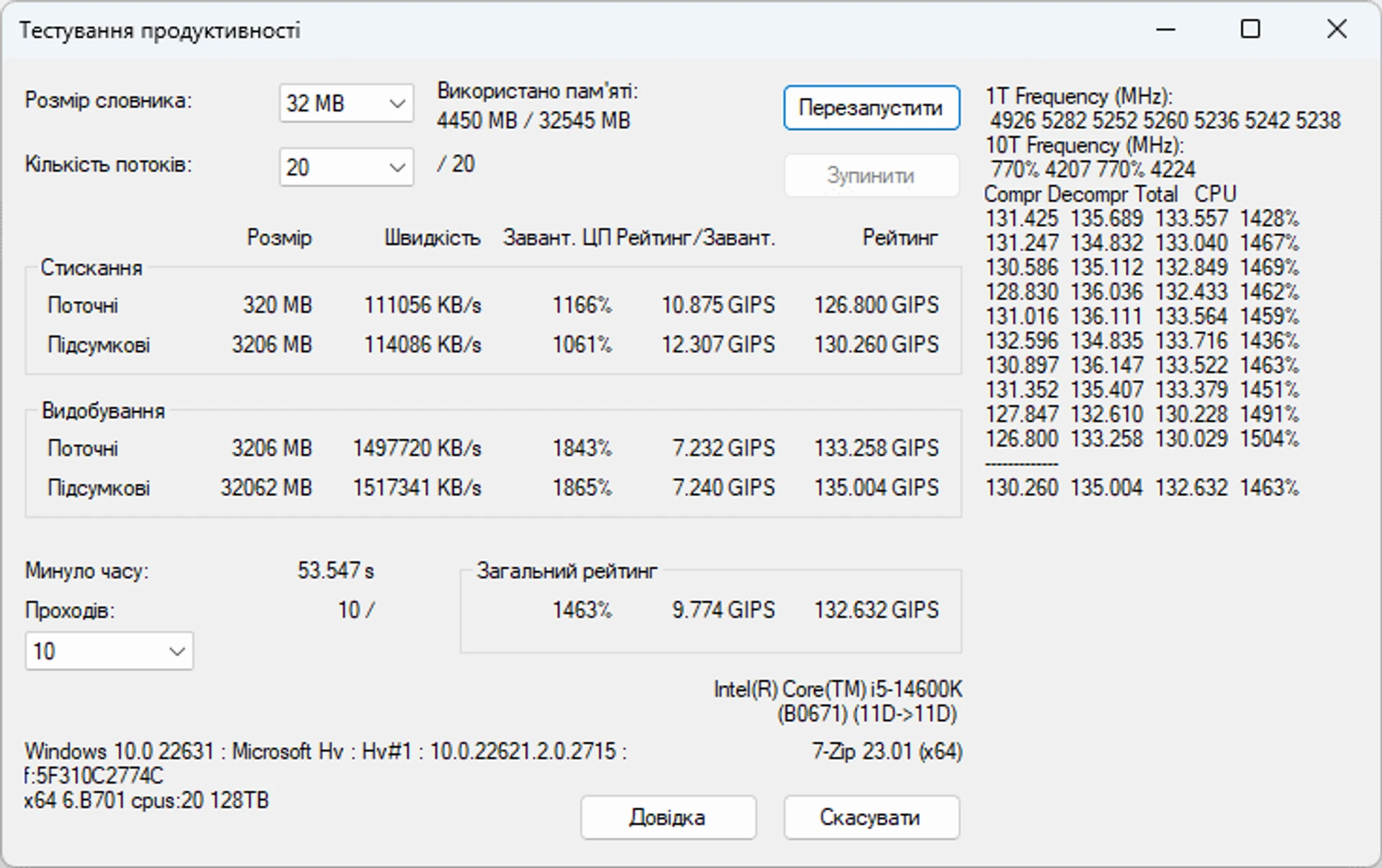

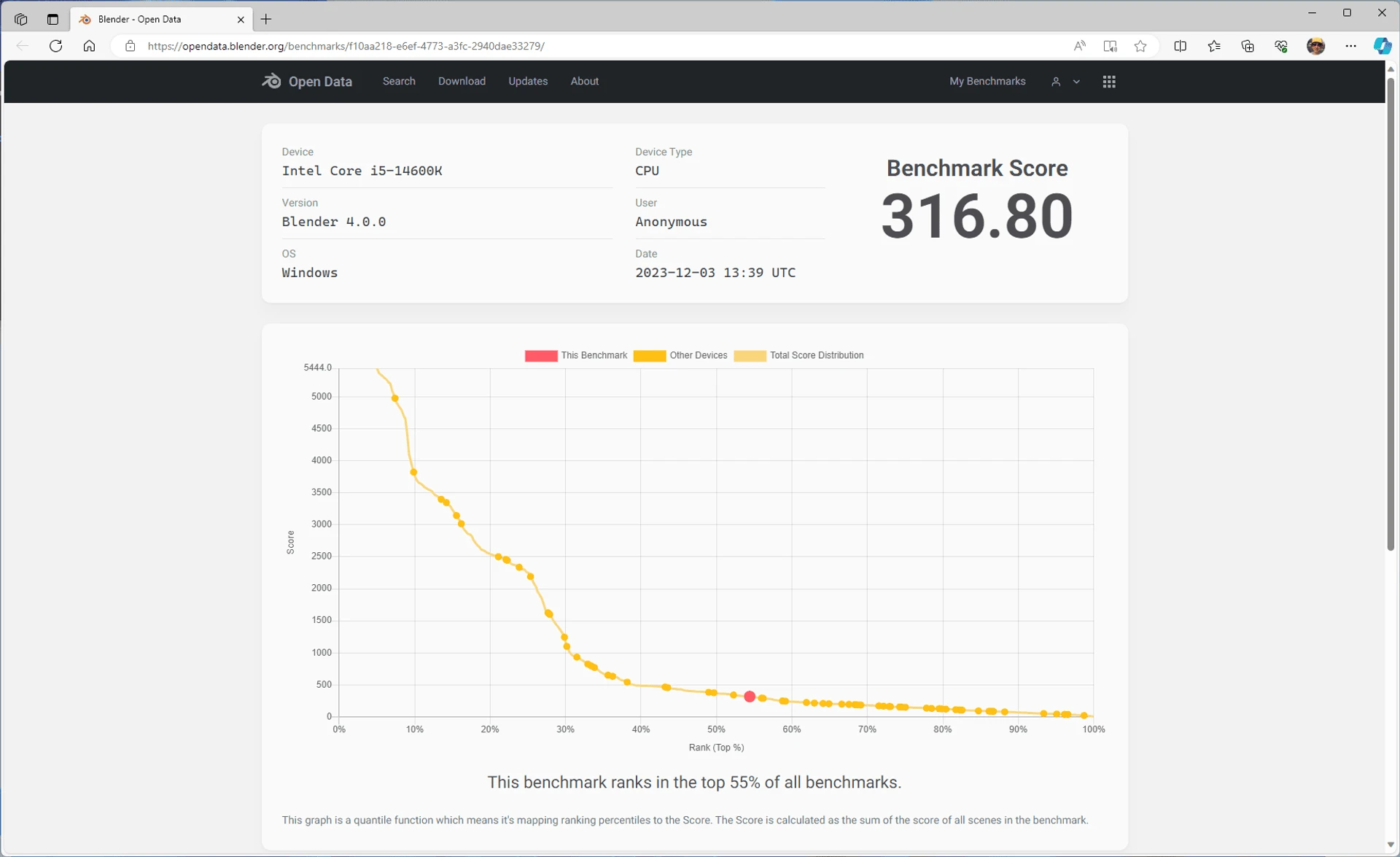

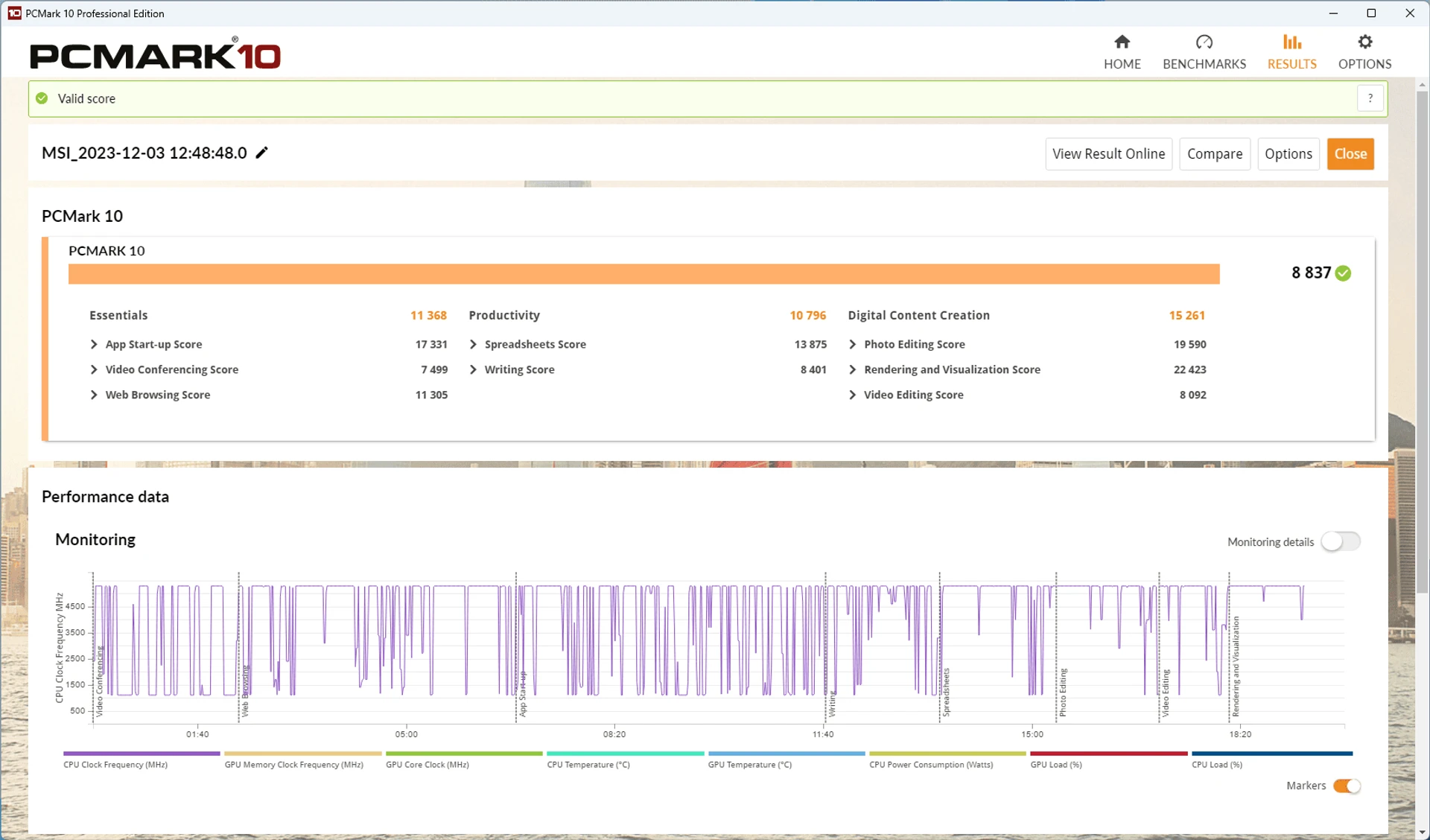

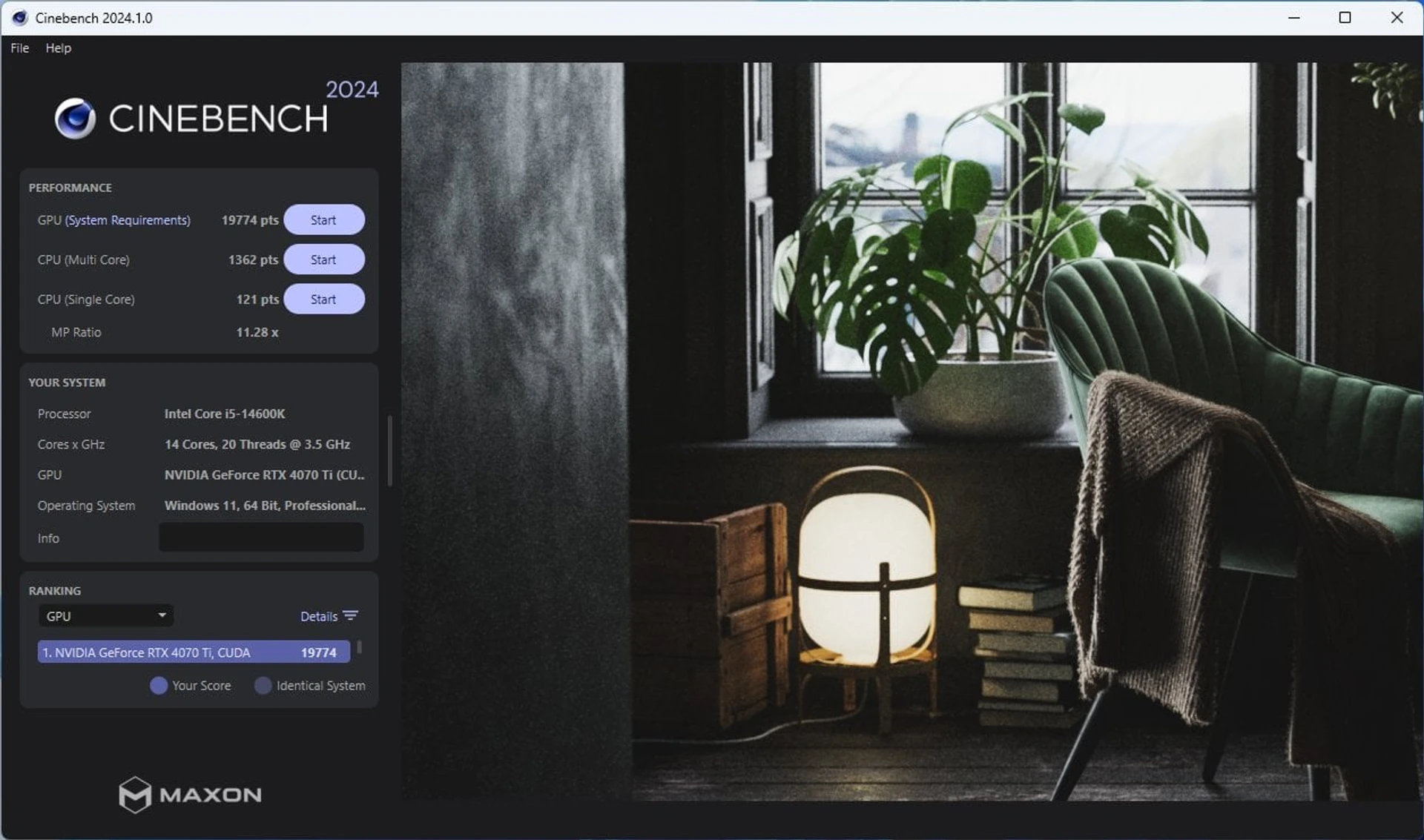

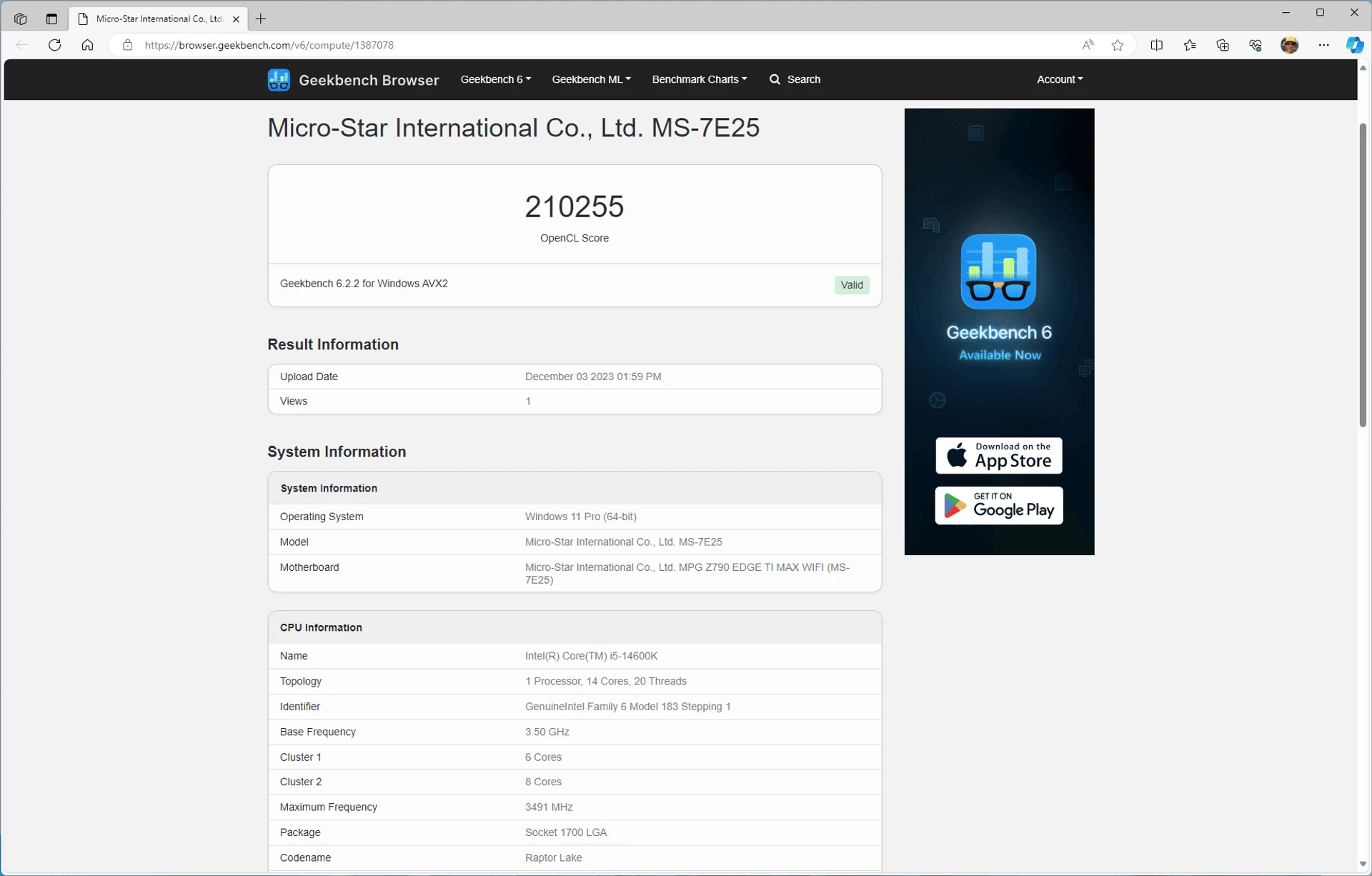

Маючи систему у зборі, перед перевіркою можливостей безпосередньо материнської плати MSI MPG Z790 EDGE TI MAX WIFI, ми зробили експрес-заміри загальної продуктивності ПК. Для цього використовувався звичний набір тестів, результати яких доступні на відповідних скриншотах.

Зазначимо, що у штатному режимі процесор Core i5-14600K набрав майже 24 000 балів на мультипоточному етапі Cinebench R23. Показник не так відчутно відрізняється, від того, що у цьому тесті міг запропонувати попередник Core i5-13600K. Хоча тут й немає чому дивуватись. При цьому обидва чипи тут випереджають Core i7-12700K (~ 22 800 балів), та наблизились на відстань витягнутої руки до 12-ядерного Ryzen 9 7900 (~ 24 600 балів).

Саме Cinebench R23 ми використовували під час оцінки навантажувальних характеристик платформи. Під час проходження мультипоточного тесту робоча частота продуктивних ядер процесора утримувалась на рівні 5300 МГц, а енергоефективні ядра працювали на стабільних 4000 МГц.

Типові значення для Core i5-14600K у режимі без енергетичних лімітів. Під навантаженням енергоспоживання CPU складало близько 173 Вт з піком у 191 Вт. При цьом охолоджувач MSI MAG CORELIQUID E360 утримував температуру чипа на рівні 75С.

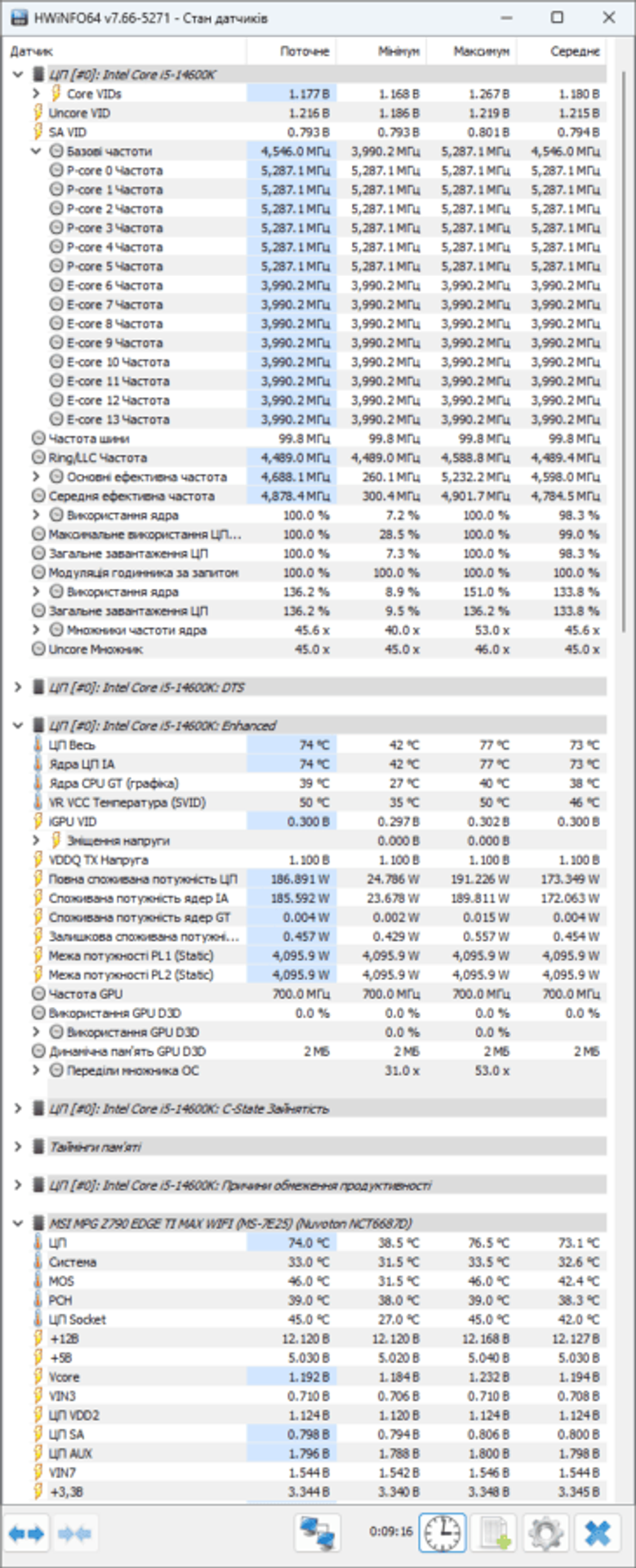

Якщо поглянути на температурні параметри материнської плати, то судячи з показників HWinfo64, в таких умовах за час проходження тесту (10 хвилин) силові елементи VRM нагрівались лише до 46С. Тоді як температура чипсета Intel Z790 підвищувалась до 39С. Тож для MSI MPG Z790 EDGE TI MAX WIFI навантаження, що створює Core i5-14600K – досить легка прогулянка.

Продуктивність в іграх

Маючи готовий системний блок з конфігурацією, близькою до рекомендованої для прогресивних ігрових ПК, ми використали цю можливість для практичної перевірки можливостей зв’язки Core i5-14600K + GeForce RTX 4070 Ti 12 ГБ.

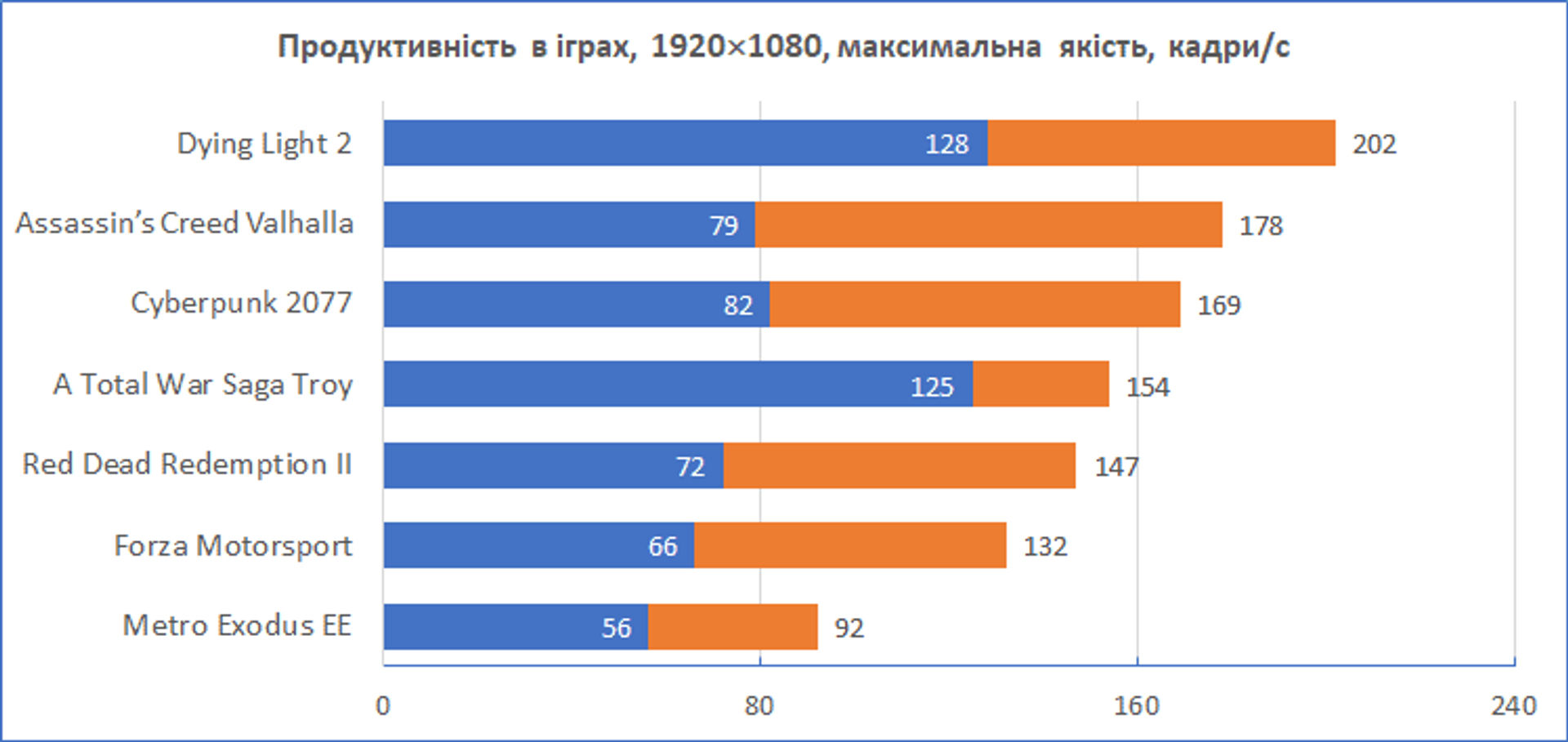

Подібна комбінація звичайно буде дещо надмірно для режиму Full HD, де навіть з максимальними налаштуваннями якості картинки (без RT) у досить “важких” проєктах система забезпечувала середні 150+ fps. За виключенням Metro Exodus Enchanced Edition, де режим з трасуванням променів є обов’язковим. Звичайно в цілому умови для гри дуже комфортні, особливо при наявності монітора зі збільшеної частотою оновлення.

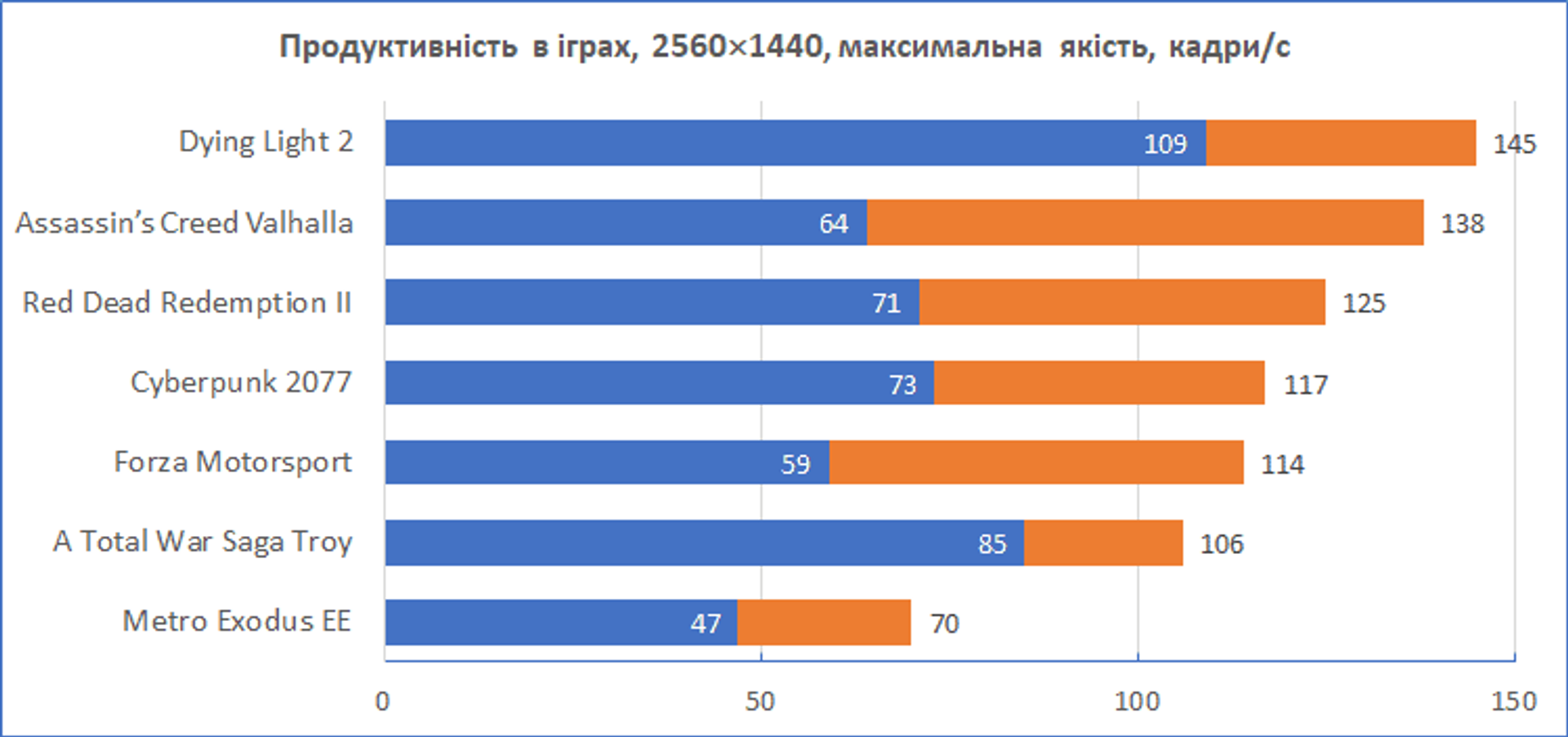

У режимі із роздільністю 2560×1440 комбінація Core i5-14600K+GeForce RTX 4070 Ti також себе гідно проявляє, про що говорять показники кадрів/c із середнім значенням 100+ fps. У Metro Exodus EE вже якось доведеться терпіти 47/70 кадрів/c, але то вже плата за трасування променів.

Режим 4К для платформи з GeForce RTX 4070 Ti 12 ГБ також здебільшого доступний, за виключенням ситуацій, коли максимально ресурсомістким іграм може не вистачати наявних 12 ГБ пам’яті. Але саме у таких випадках дієвим є використання технології масштабування DLSS, що знижує потребу у пам’яті відеокарти та підвищує fps.

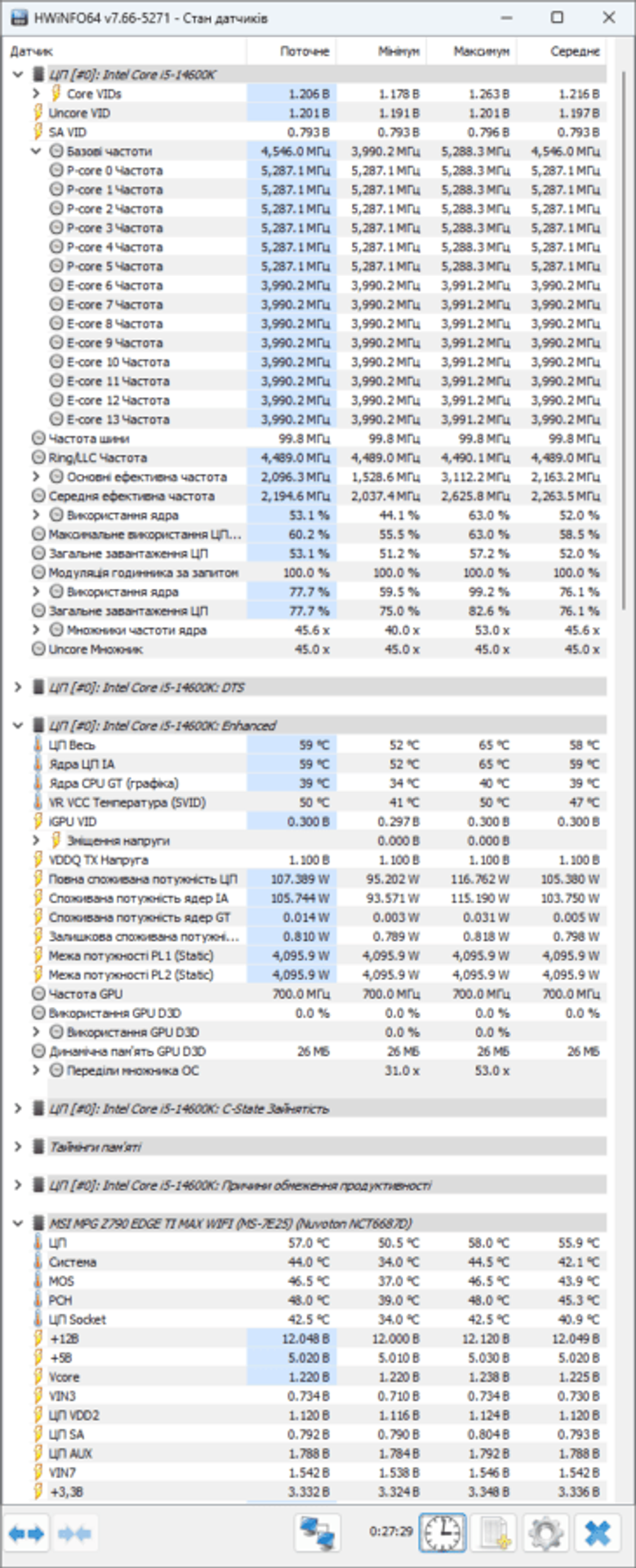

Під час ігрової сесії ми також перевірили режим роботи та рівень енергоспоживання процесора. Для оцінки використовувалась гра Cyberpunk 2077, що створює хіба не найвище навантаження на CPU. В умовах знятого обмеження за споживанням, робочі частоти Core i5-14600K трималась на рівні 5300/4000 МГц. При цьому чип споживав у середньому близько 105 Вт. У такому випадку рідинна система охолодження тримала температуру процесора на рівні 55С. Тут ще раз варто наголосити, що це показники для Cyberpunk 2077, тоді як в інших іграх споживання коливалось у межах 50–90 Вт, а робочі температури CPU були ще нижчими.

Розгін Core i5-14600K

Розблокований множник Core i5-14600K та наявність рідинної системи охолодження провокують до експериментів з розгоном процесора. У експрес-режимі ми намагались визначити робочі частотні діапазони CPU.

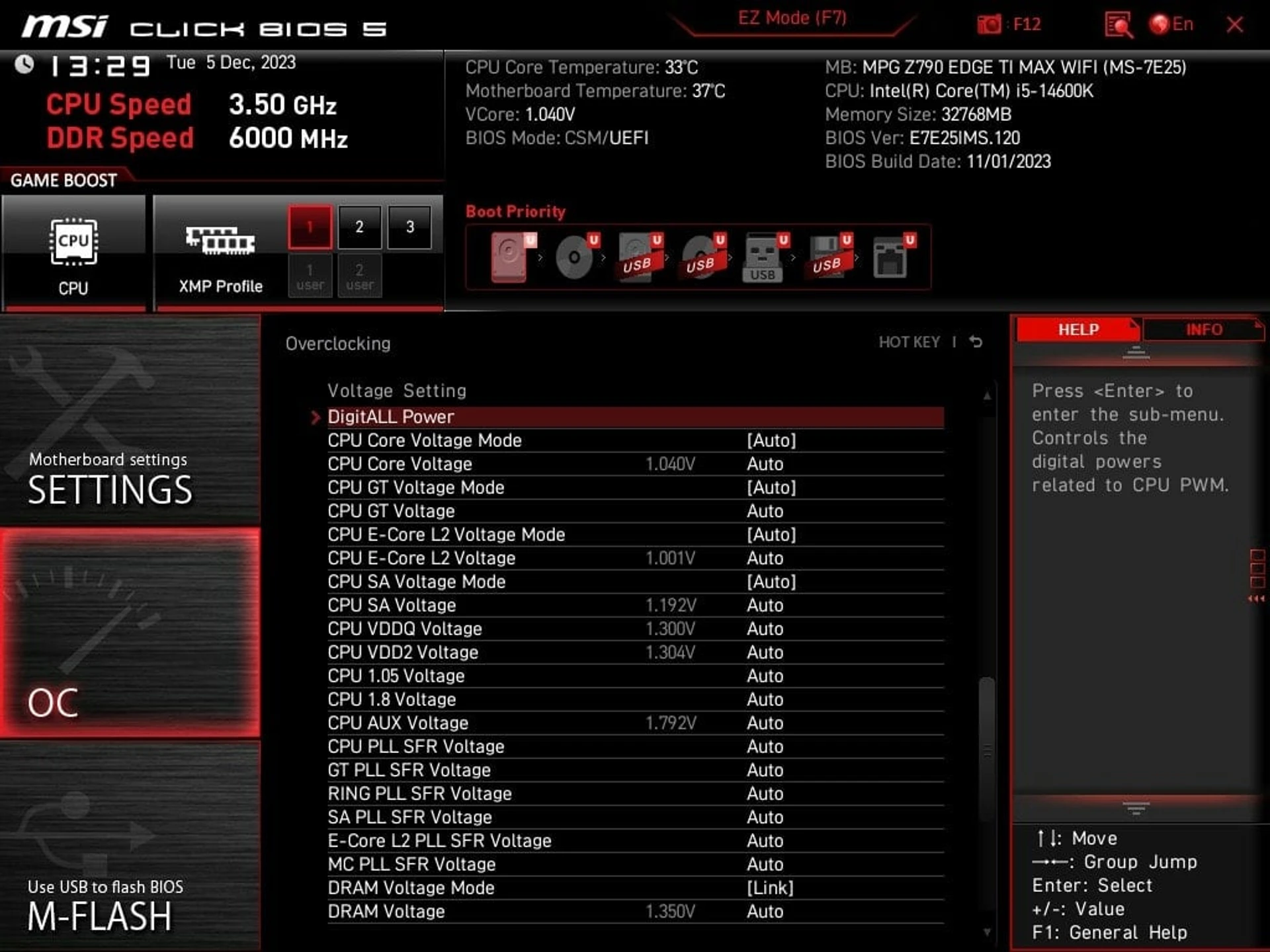

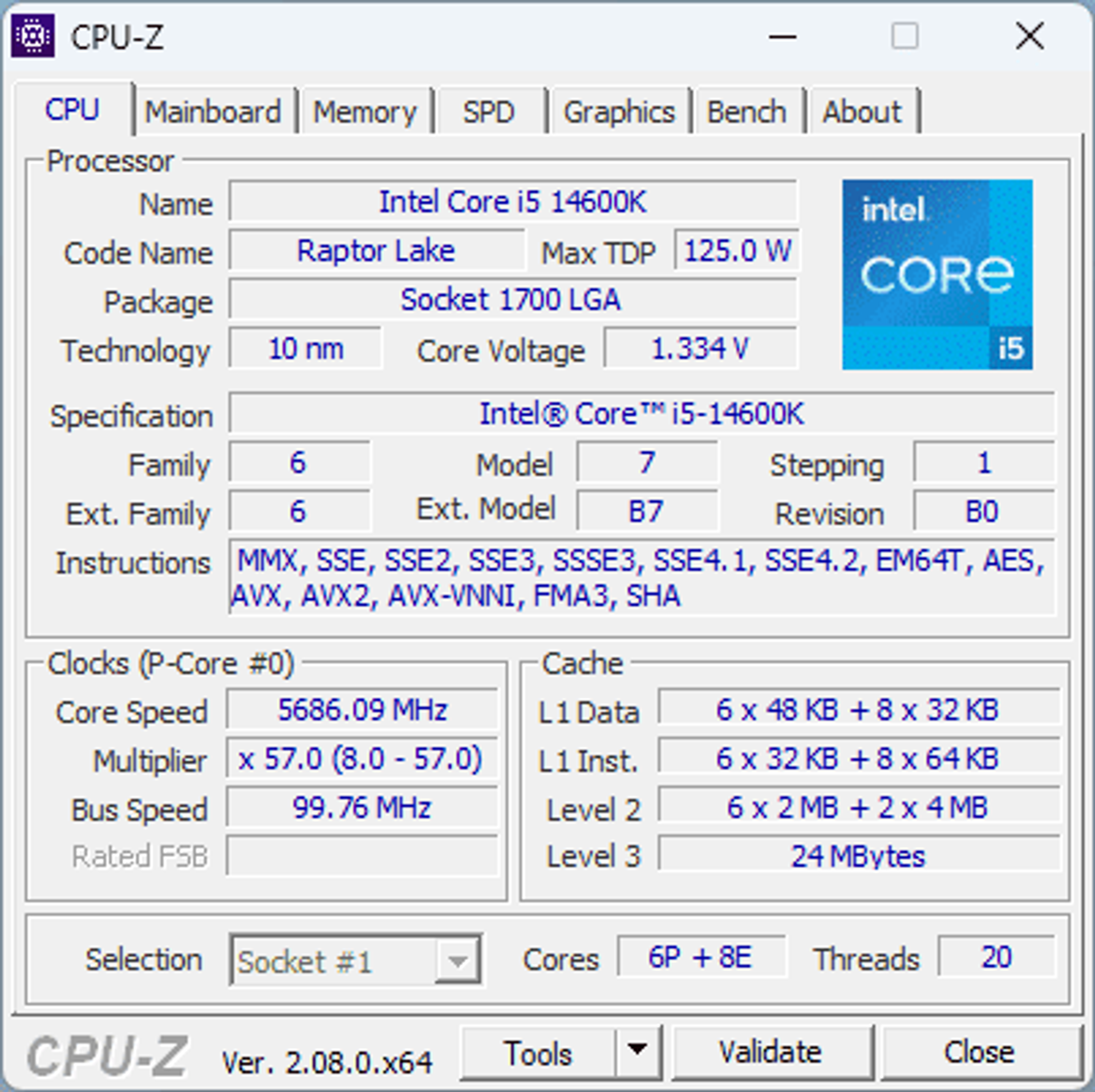

Збільшивши напругу живлення обчислювальних ядер на +0,05В, а також підвищивши температурний ліміт, нам вдалось отримати стабільну роботу чипа при 5700 МГц для продуктивних ядер та 4500 МГц для енергоефективних. В такому випадку маємо додаткові +400 МГц для P-Cores та +500 МГц для E-Cores.

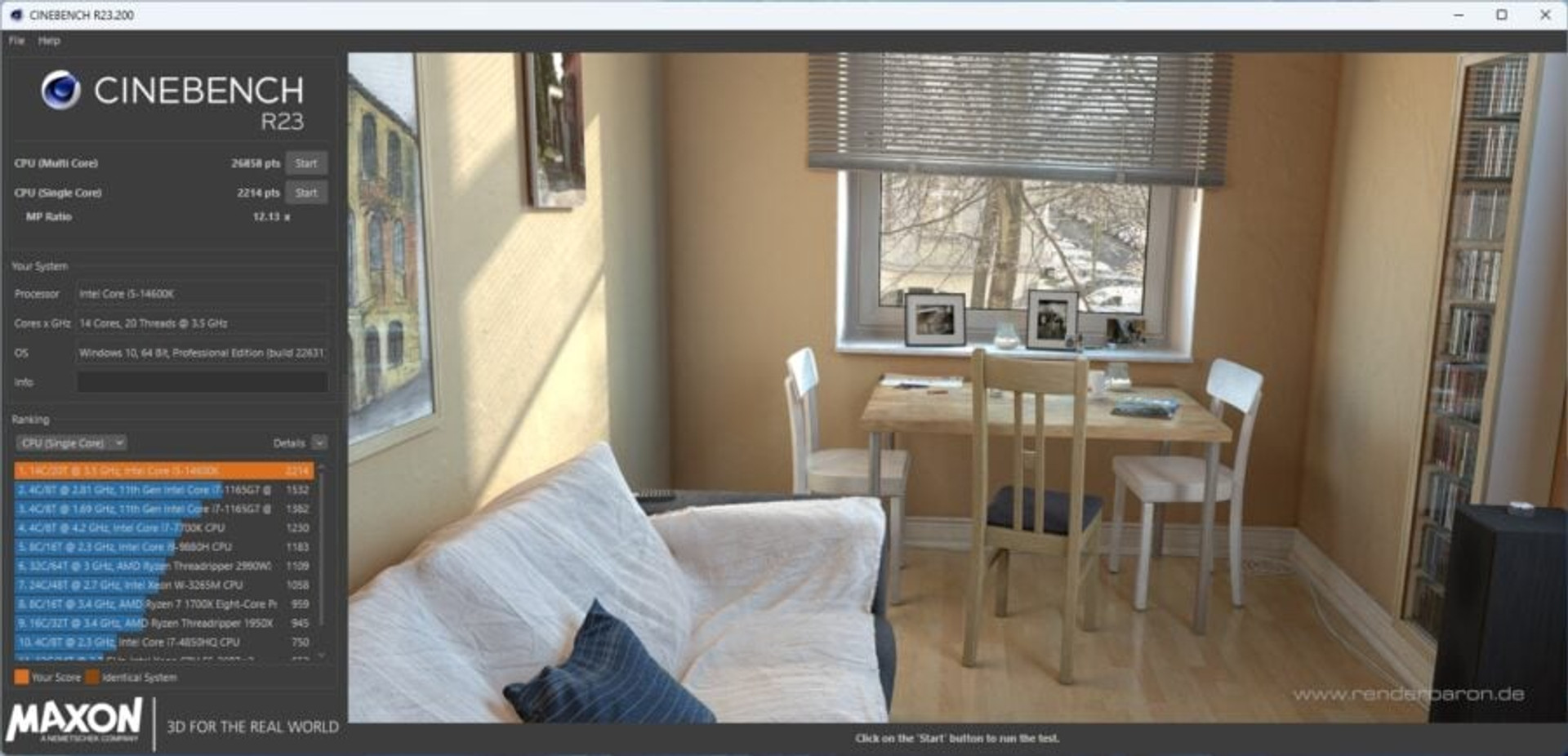

В результаті показник у мультипоточному тесті Cinebench R23 зріс з 23 920 до 26 858 балів. Тож загальний приріст тут склав відчутні ~12%, в однопоточному режимі – на 8% (2214 vs. 2045 балів).

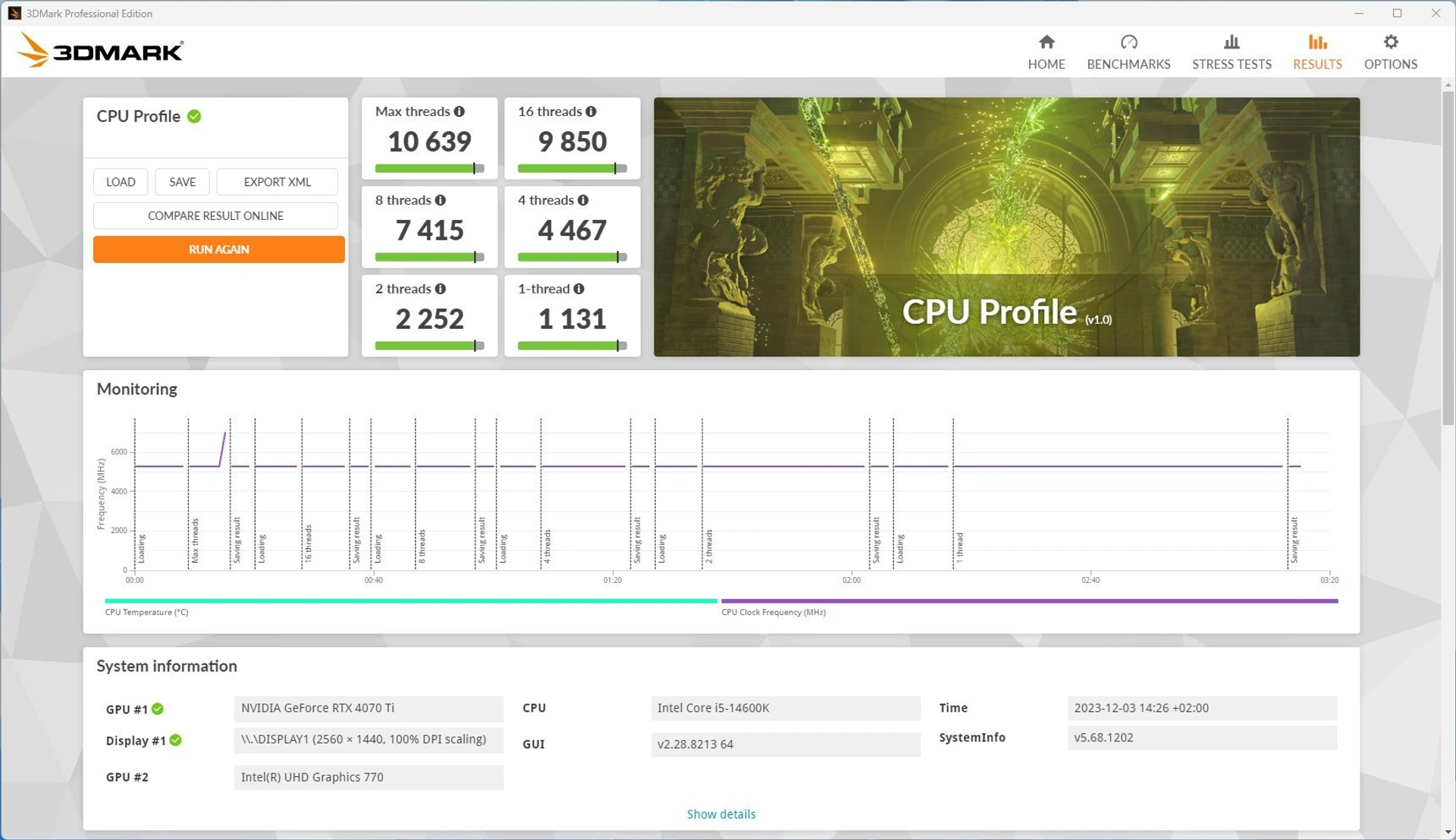

Процесорний тест з 3DMark реєструє приріст у 9% для мультипотоку та 8% для однопотоку.

Втім додаткові відсотки не даються процесору безкоштовно. Після підвищення напруги живлення та збільшення робочих частот, значно зростає енергоспоживання CPU. Зробивши відповідні заміри під час тестування у Cinebench R23 ми отримали приголомшливі результати.

Споживання Core i5-14600K під таким навантаженням збільшилось у середньому до 275 Вт з піками у 302 Вт. Тобто після розгону маємо як мінімум +100 Вт. При цьому температура процесора трималась на рівні 100–105С. Щоб уникнути тротлінгу, довелось підвищувати температурні обмеження до 110С. І це при наявності досить ефективної рідинної системи охолодження. Чи варті додаткові 8–12% продуктивності таких витрат – питання риторичне.

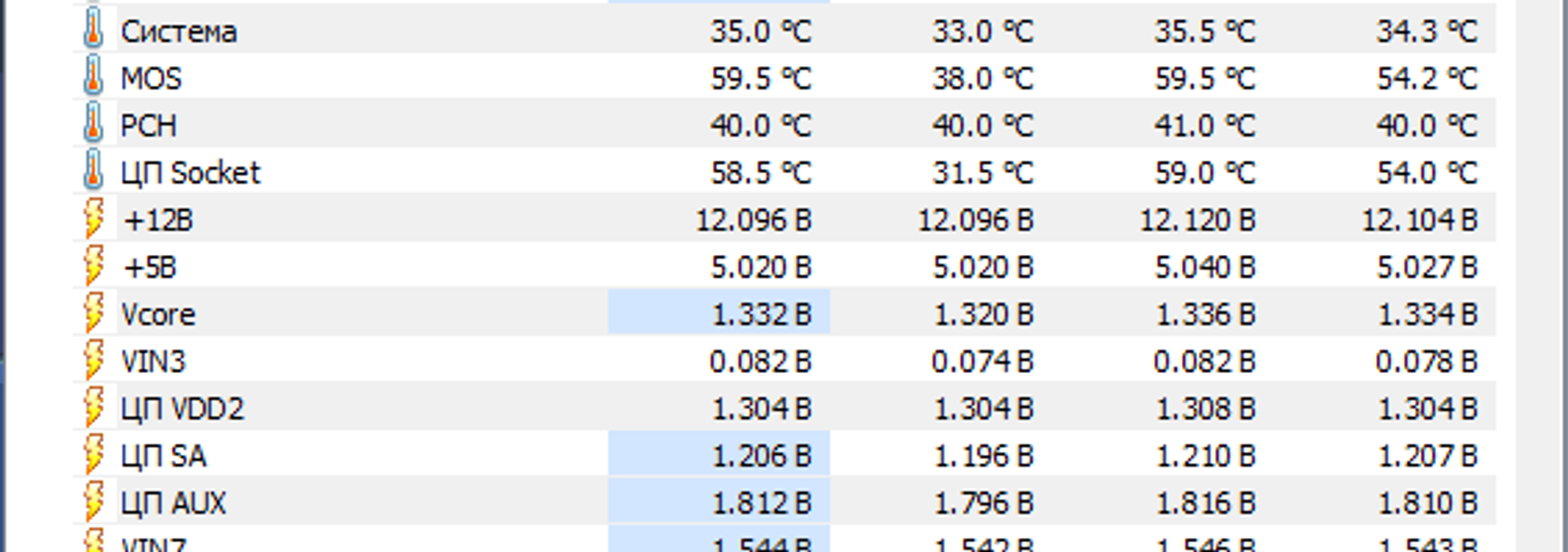

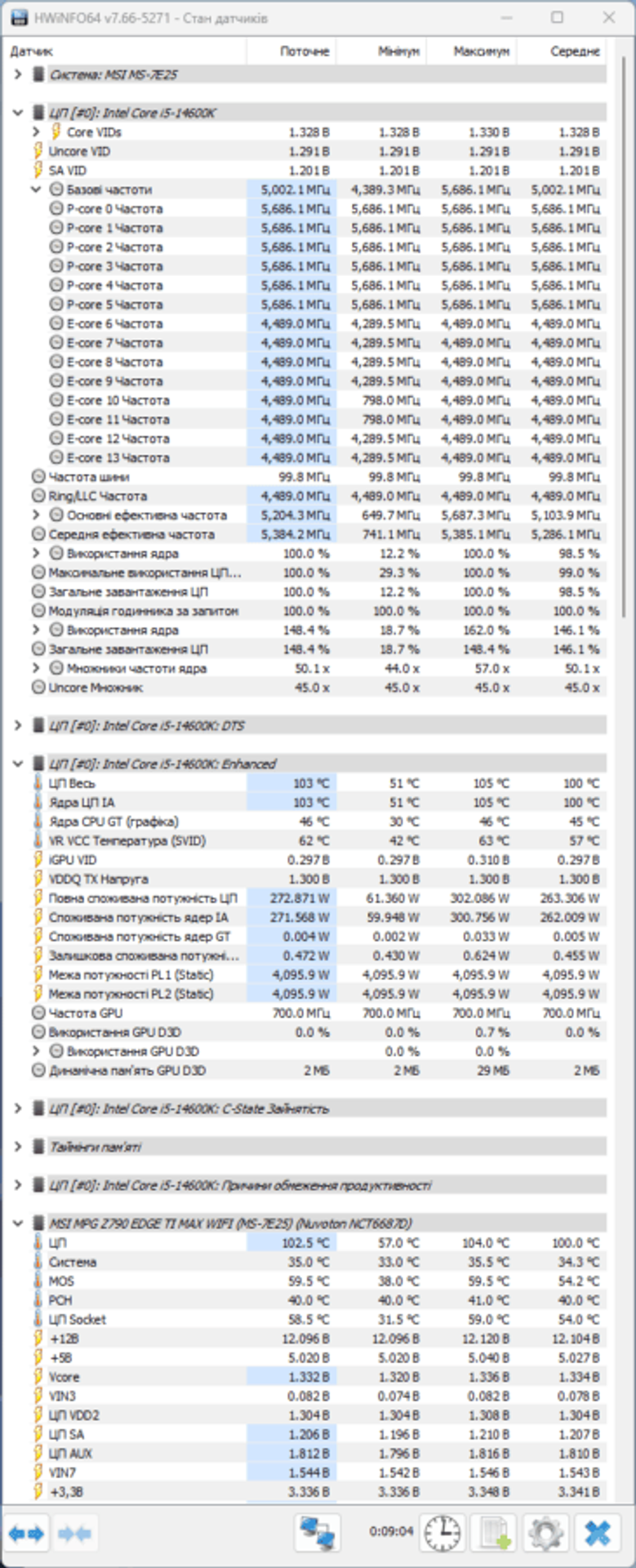

Проте, це була чудова нагода для перевірки температурних режимів роботи силової підсистеми MSI MPG Z790 EDGE TI MAX WIFI. Внутрішні термодатчики реєстрували збільшення температури силових збірок майже до 60С. Враховуючи навантаження у 300 Вт це дуже пристойні показники. Але й такі значення у порівнянні зі стоковими 49С дають привід замислитися над практичною користю та виправданістю додаткових кількох сотень МГц й +10% до продуктивності. Втім фіксуємо ачівку, що плата справляється з такими викликами.

Пам’ять

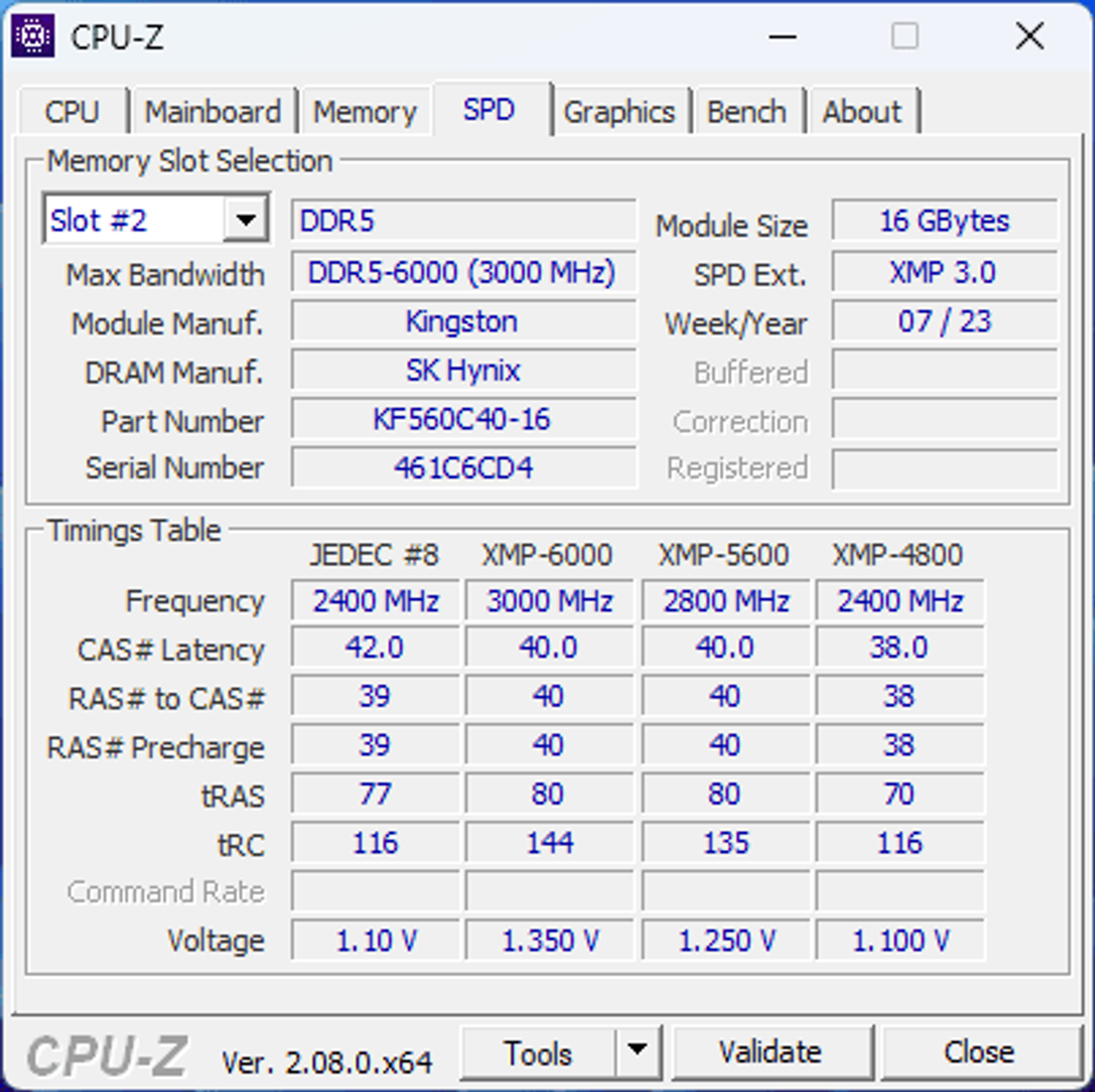

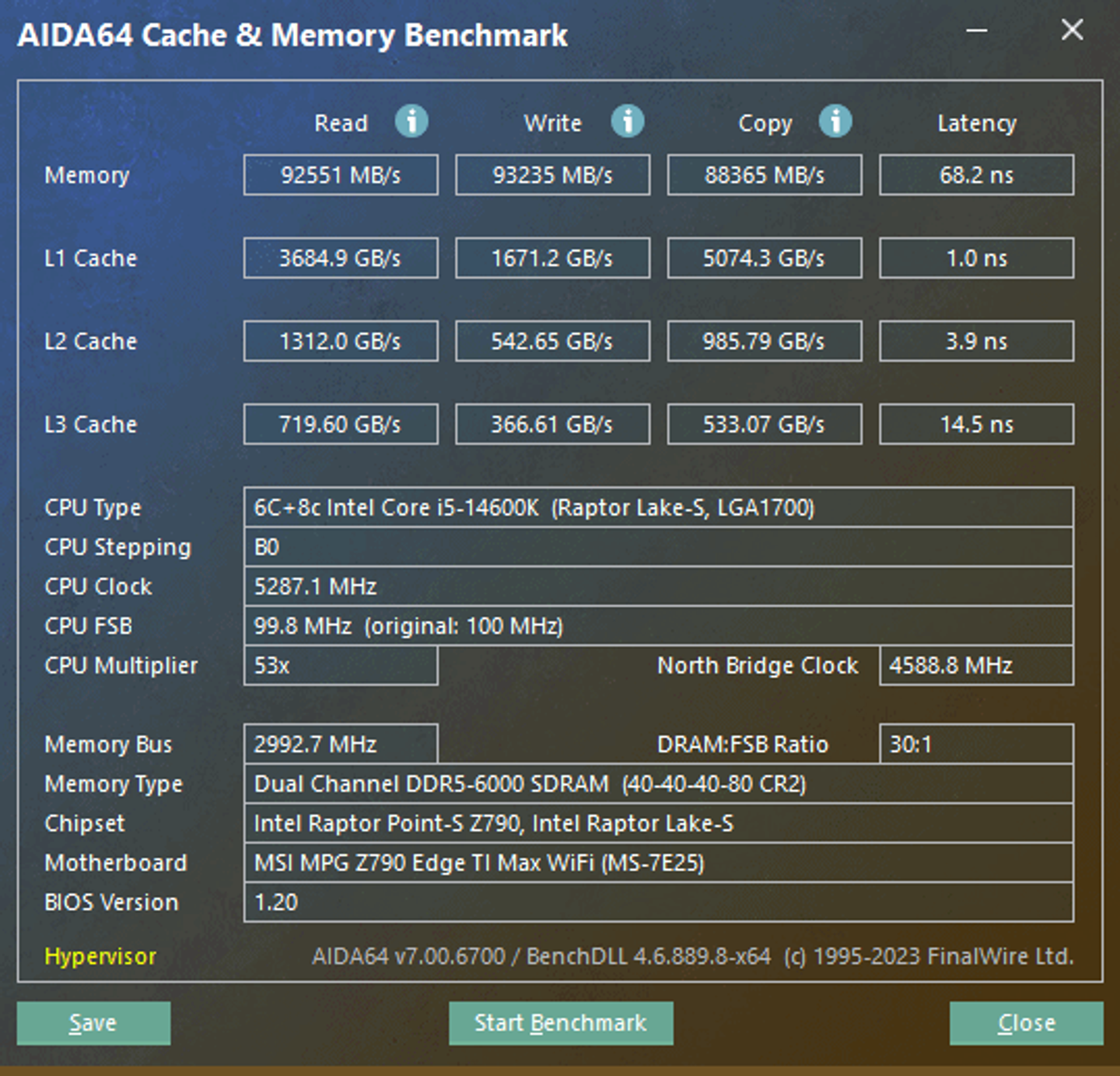

Після активації відповідного XMP-профілю, двоканальний комплект Kingston FURY Beast RGB DDR5-6000 (KF560C40BWAK2-32) без проблем працював у своєму звичному режимі.

Базова формула затримок 40-40-40-80 не дозволяє розраховувати на якісь рекордно мінімальні показники латентності підсистеми пам’яті.

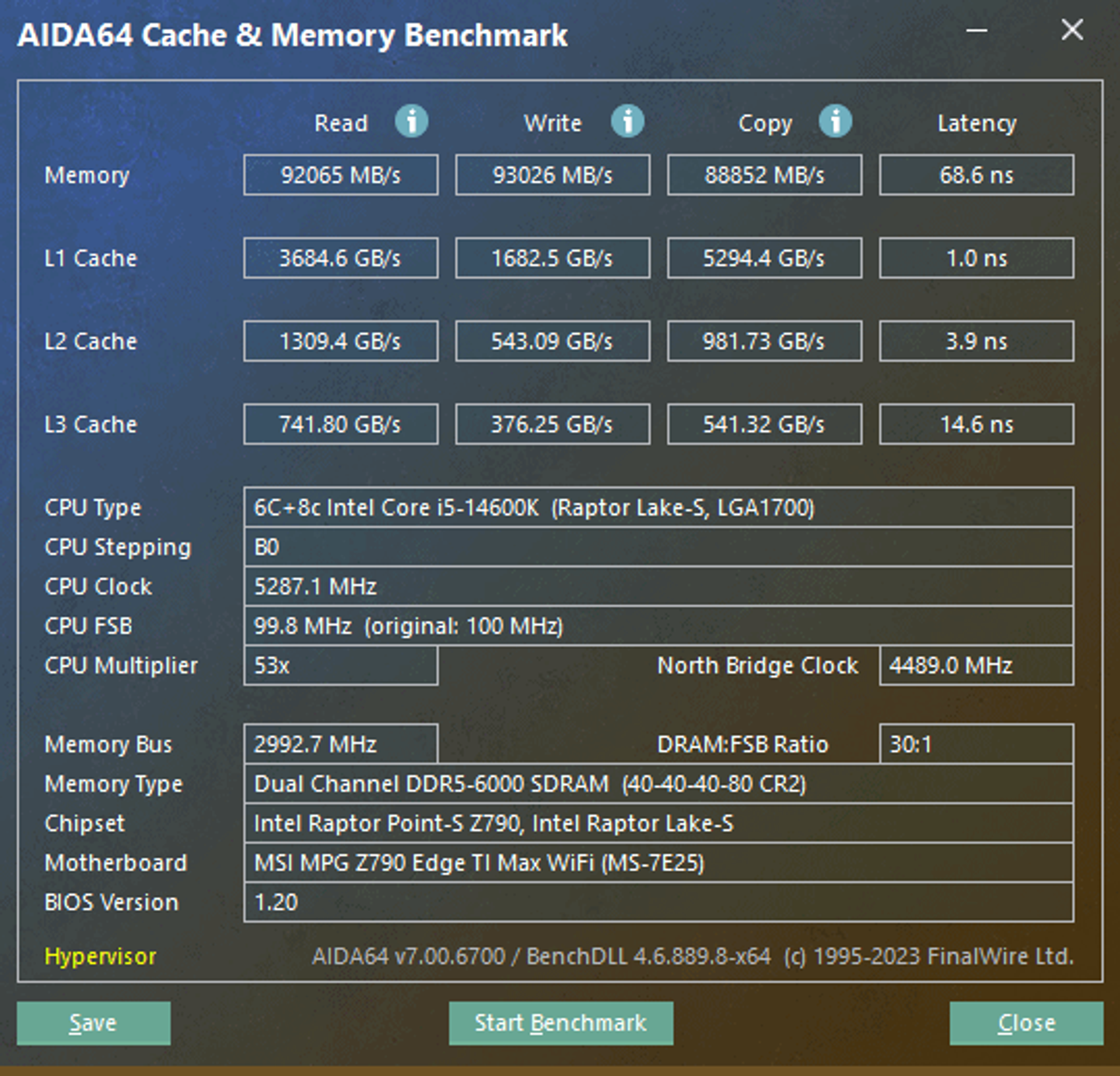

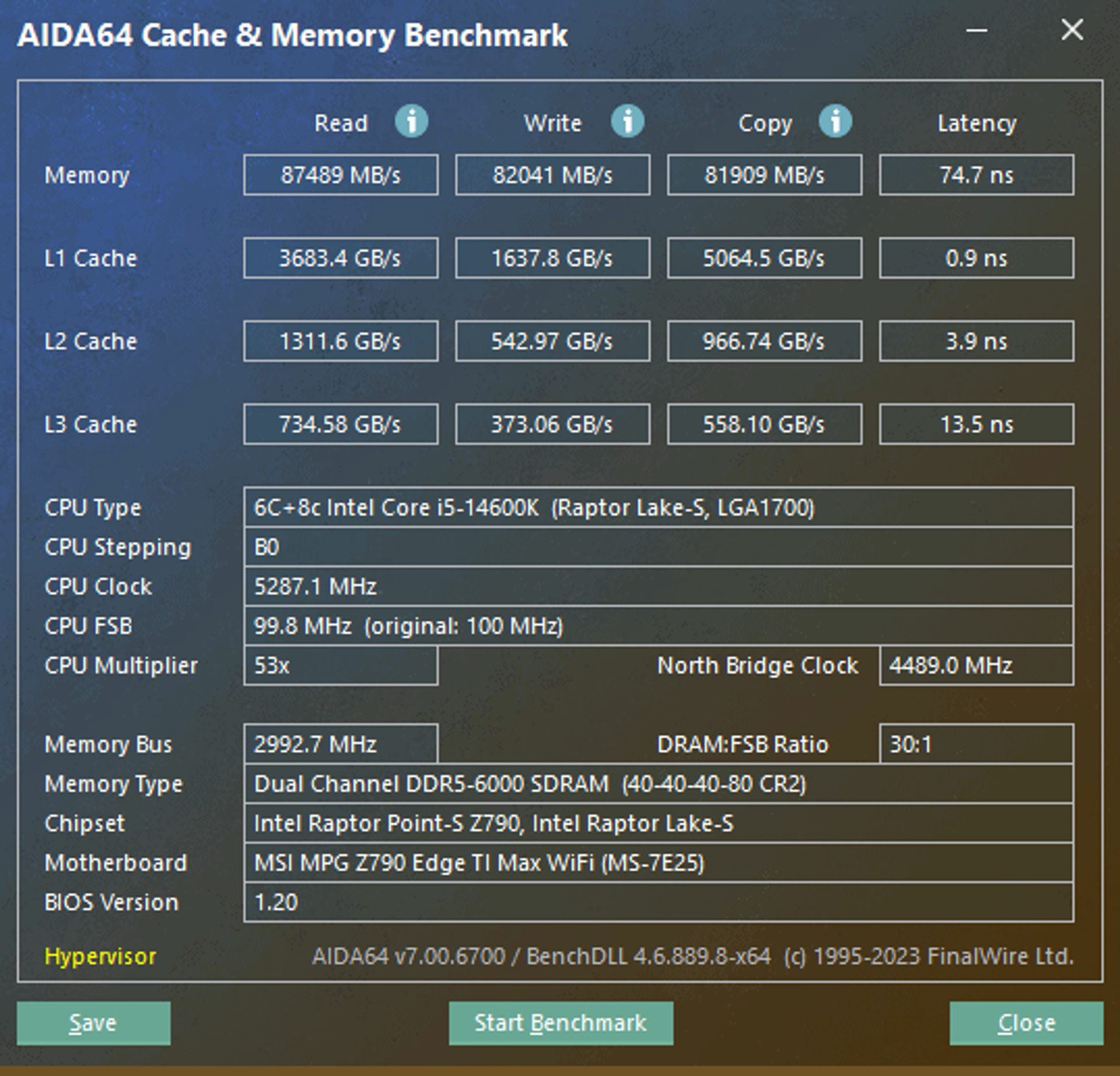

AIDA64 реєструє загальну затримку у 74,7 нс. При цьому показники пропускної здатності на читанні, записі та копіюванні досить хороші – 82–87 ГБ/c.

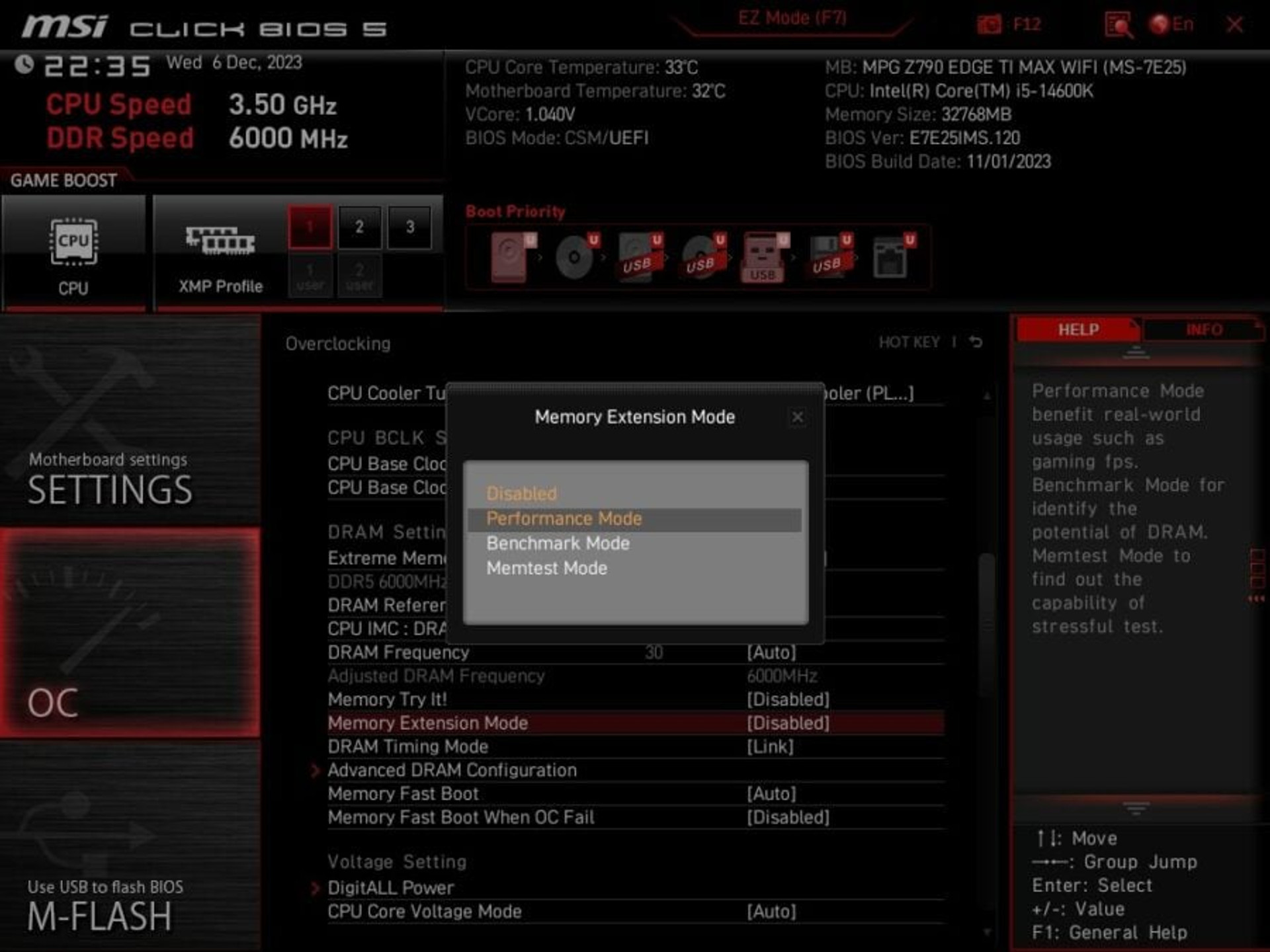

Під час експериментів з оперативною пам’яттю, ми вирішили перевірити роботу нової технології Memory Extension Mode, яку MSI нещодавно запропонувала для системних плат на чипсетах Intel 700. За словами розробників, завдяки додатковим внутрішнім оптимізаціям можна покращити затримки та збільшити пропускну здатність ОЗП.

Відповідна опція наявна у переліку параметрів BIOS розділу Overclocking. Тож окрім штатного режиму, ми також визначили показники у запропонованих Performance Mode та Benchmark Mode.

І дійсно, в обох випадках показники підсистеми пам’яті покращились, причому це відбулось без зміни ключових затримок, формула яких залишалась на рівні 40-40-40-80. Отже, пропускна здатність зросла з 82–87 ГБ/c до 89–93 ГБ/c, тоді як затримки зменшились з 74,7 до ~68 нс. Приріст наче й невеликий, але, наприклад, кілька додаткових безплатних fps цілком може принести у загальному ігровому заліку.

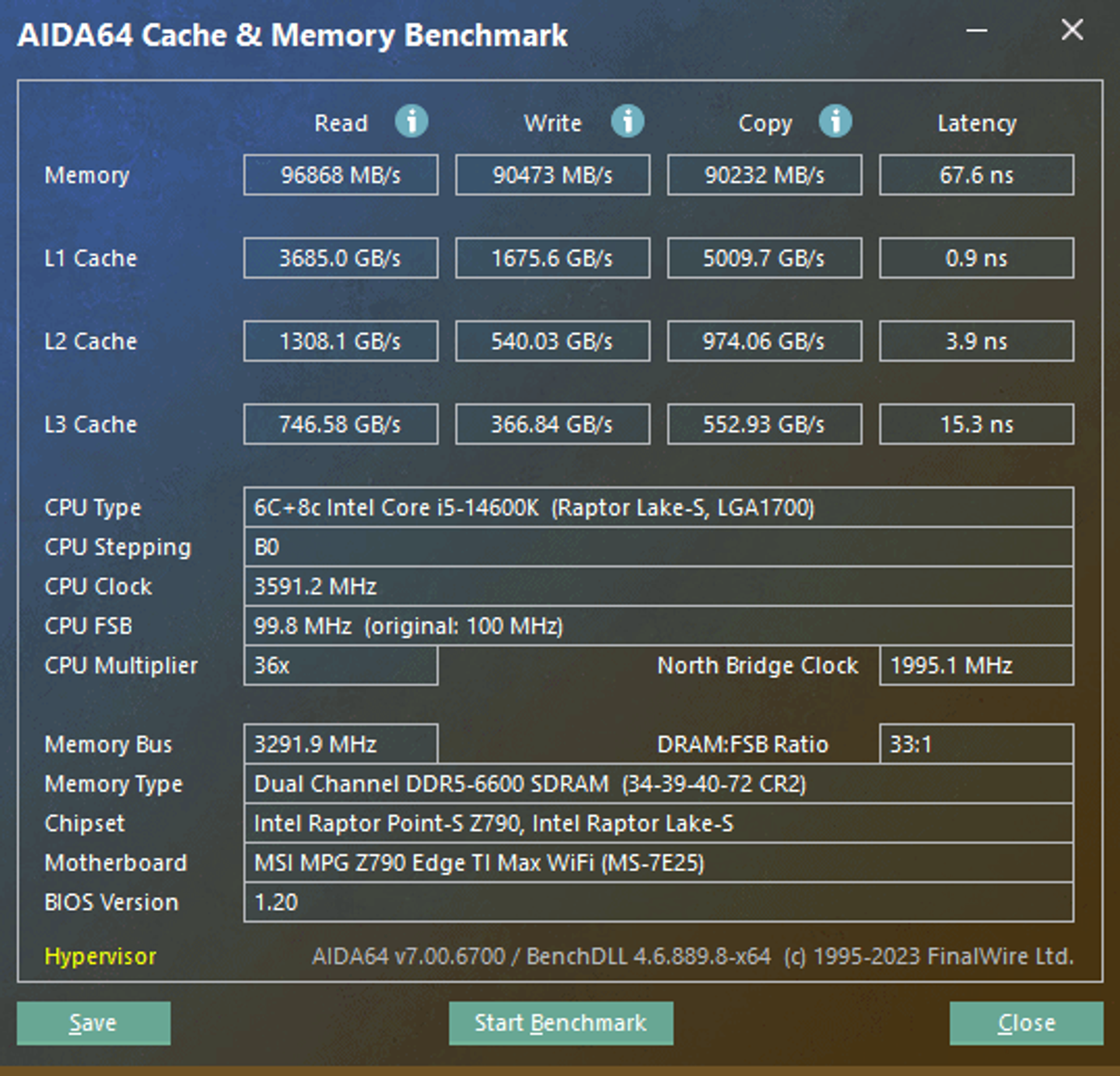

Що стосується частотного розгону, то, йдучи шляхом найменшого спротиву нам вдалось отримати робочий режим DDR5-6600 без додаткової зміни параметрів та напруги живлення.

Додаткові оптимізації затримок дозволили застосувати формулу затримок 34-39-40-72. В базовому режимі (без профілів Memory Extension Mode) це також призводило до збільшення ПЗП до 90–97 ГБ/c та зниження загальної латентності пам’яті до 67,6 нс.

Ціна

Нова MSI MPG Z790 EDGE TI MAX WIFI вже з’являється у продажу в Україні. Початкова вартість новинки – 16 200 грн (~$430). За ціною плату можна віднести до умовної категорії middle-top, при цьому за фактичним оснащенням вона тяжіє до моделей класом вище.
