Огляд материнської плати MSI MPG Z790 EDGE WIFI DDR4: нюанси в деталях

Разом з процесорами Core 13-го покоління для оновлення десктопної платформи компанія Intel також представила чипсет Intel Z790, а виробники материнських плат відразу запропонували нові пристрої на його основі. Сьогодні в нас на огляді цікава модель MSI MPG Z790 EDGE WIFI DDR4 на основі топового PCH з підтримкою оперативної пам’яті стандарту DDR4.

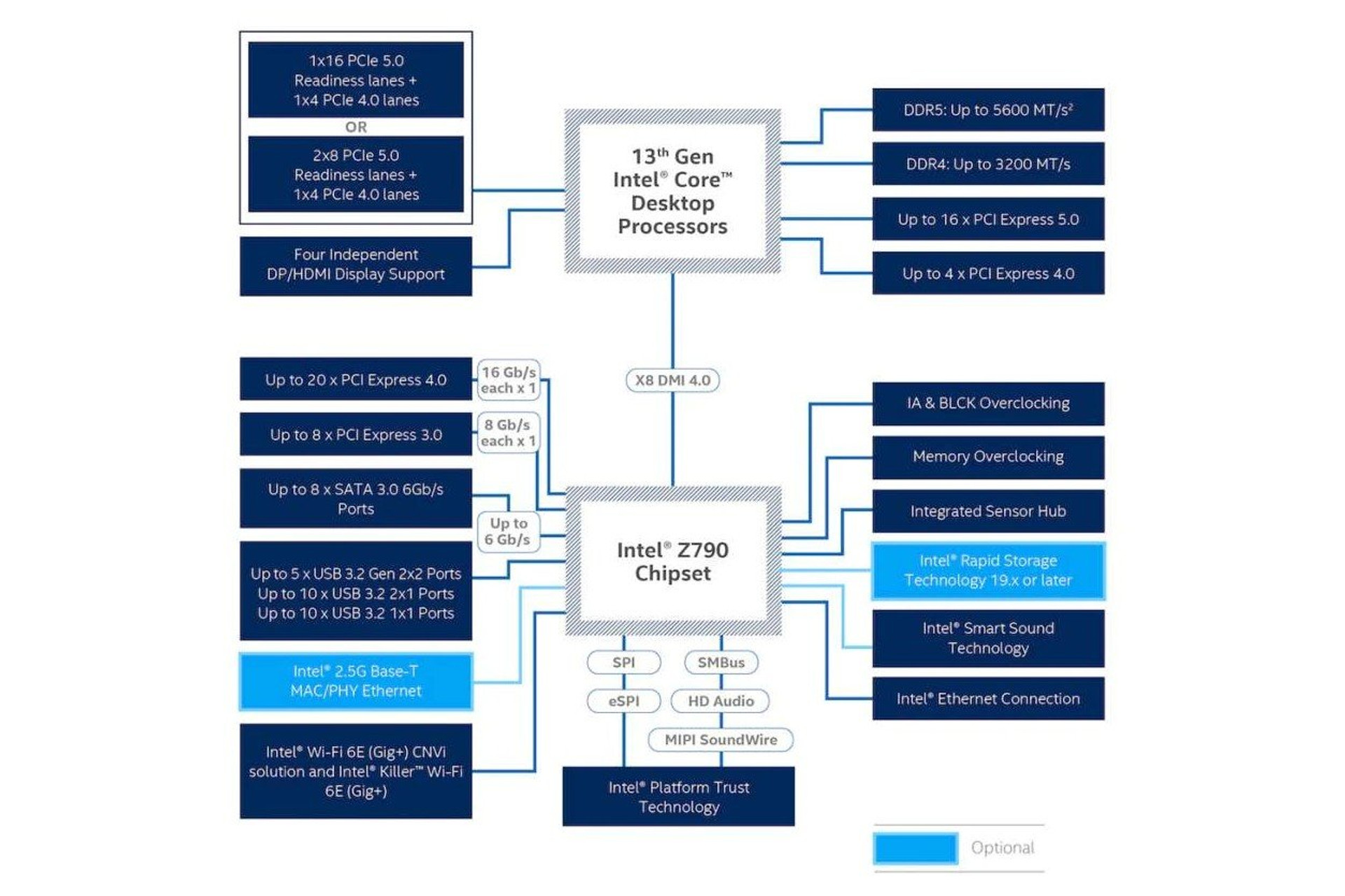

Чипсет Intel Z790

Якщо порівнювати функціональні можливості й характеристики Intel Z790 та попередника Intel Z690, то вочевидь появу нового чипсета можна скоріше назвати даниною виробникам материнських плат, яким потрібно оновити свій асортимент пристроїв.

Різниця настільки незначна, що її непросто угледіти навіть у таблиці зі специфікаціями. Обидва чипсети підтримують процесори Core 12-го та 13-го поколінь, дозволяють розганяти як процесор, так і оперативну пам’ять. Обидва з’єднуються з процесорами за допомогою DMI 4.0 x8 та мають у своєму розпорядженні 28 ліній шини PCI Express. Саме перерозподіл доступних лінків по стандартах є основною відмінністю обох чипсетів. Якщо Intel Z690 має конфігурацію 16/12 для PCI-E 3.0/4.0, то Intel Z790 передбачає перерозподіл у бік більш швидкісних ліній – 8/20 PCI-E 3.0/4.0. Тобто новий чипсет пропонує більше ліній для підключення швидкісної периферії. Втім, звичайно це максимальні значення й потенційно доступна можливість, тоді як фактична реалізація залежить виключно від конкретних моделей плат.

Ще одна відмінність Intel Z790 від Intel Z690 – збільшення з 4 до 5 підтримуваних портів USB 3.2 Gen 2×2 з пропускною здатністю до 20 Гб/c. Практична користь тут невелика, тому навіть на топових моделях плат не побачиш більш як 1–2 порти цього стандарту.

Так, дійсно відмінностей між Intel Z790 та Intel Z690 обмаль, але нюанси конкретних пристроїв на їх основі полягають саме у деталях, які не завжди примітні на перший погляд. В першу чергу це підсилення блоку стабілізатора живлення процесора. Чипи Raptor Lake окрім підвищення продуктивності також додали й в енергоспоживанні, особливо коли мова йде про старші моделі з розблокованими множниками. Нагадаємо, що для таких CPU вказаний тепловий пакет у 125 Вт — це лише перша енергетична сходинка, тоді як визначений рівень PL2 становить до 251 Вт. І мова йде про штатний режим роботи процесорів. Тому навантаження на материнські плати додатково зростає. В таких умовах поява Intel Z790 це ще одна можливість для виробників підтягнути для оновлених моделей плат параметри VRM, якщо з якихось причин пристрої на PCH минулого покоління не враховували появу таких потужних процесорів.

Комплект постачання MSI MPG Z790 EDGE WIFI DDR4

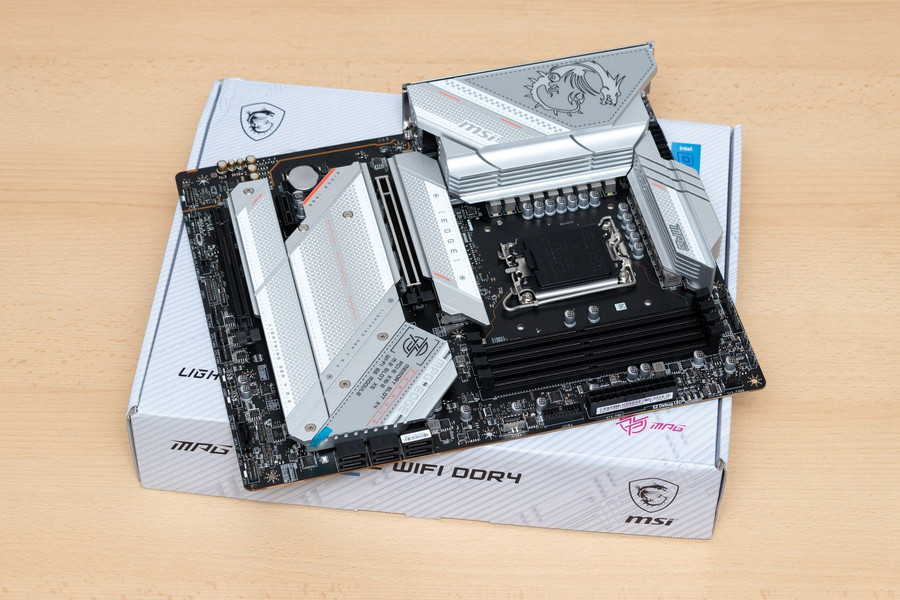

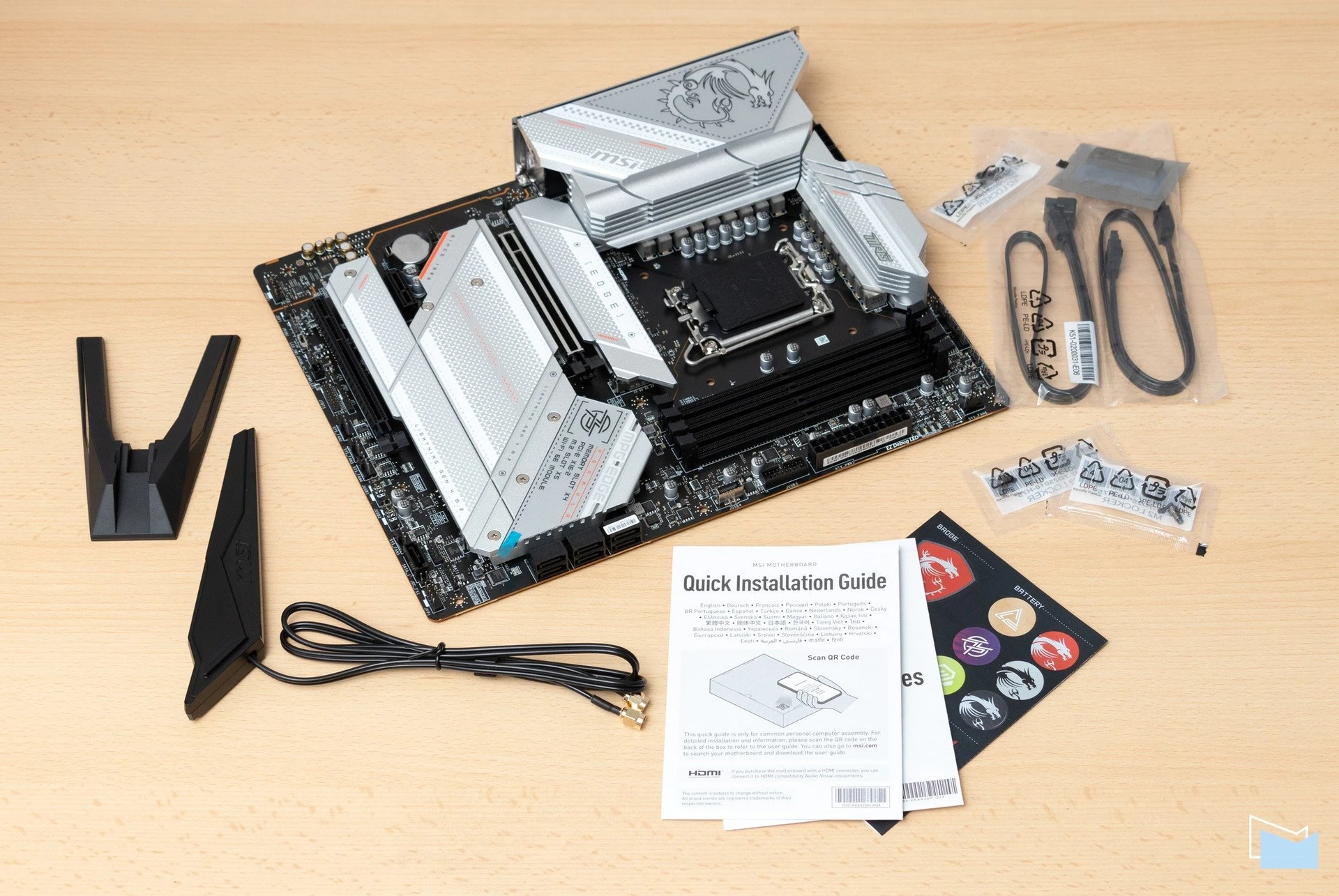

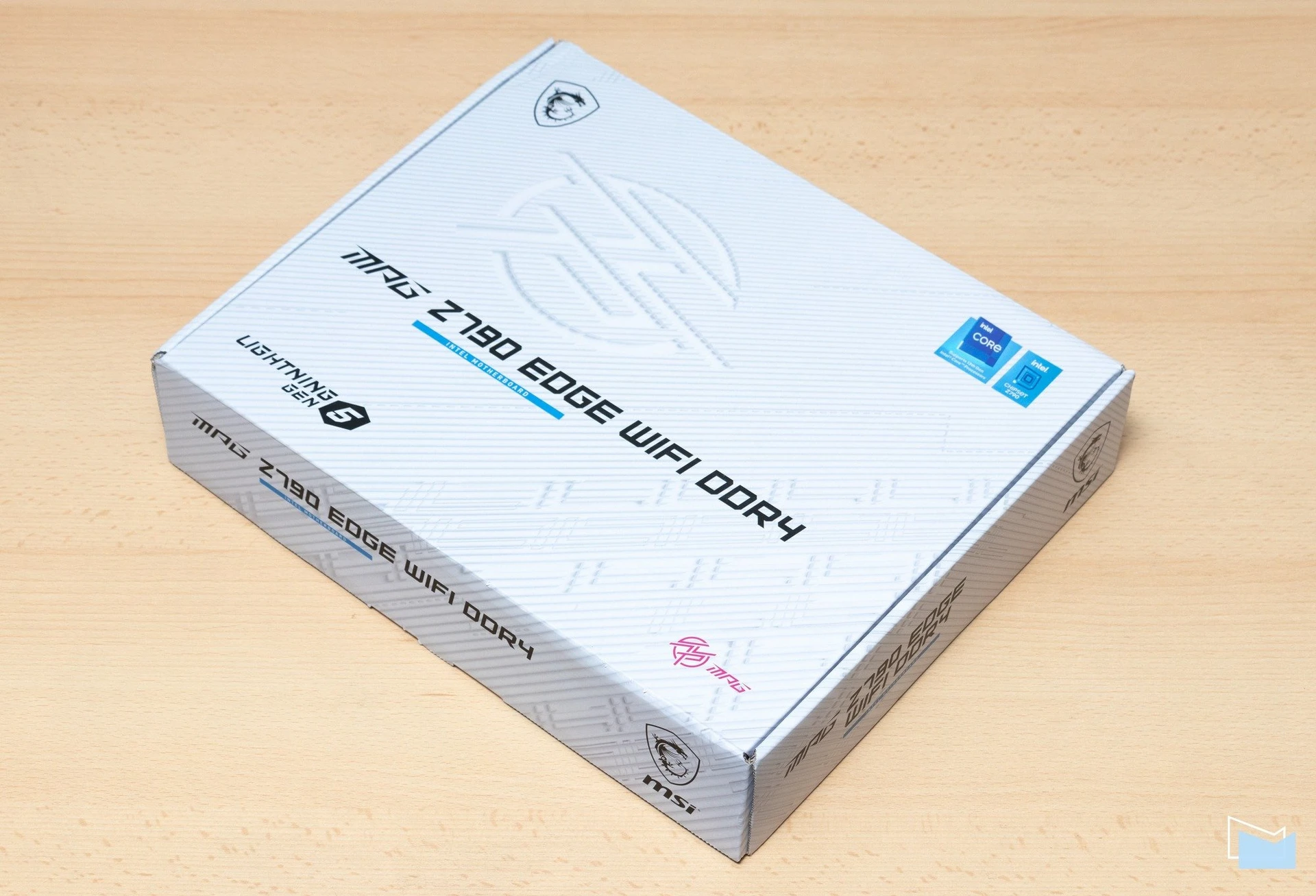

Плата поставляється у коробці з дещо незвичним оформленням у світлих тонах. В комплекті з пристроєм виробник пропонує коротку паперову інструкцію зі швидкого встановлення, два SATA-кабелі, зовнішню підсилювальну антену для контролера бездротових мереж, фіксуючі стійки для M.2-накопичувачів та набір наліпок для маркування інтерфейсних кабелів й прикрашання логотипами вентиляторів.

Нарешті прийшли часи, коли драйвери та фірмові утиліти пропонуються на окремому флеш-накопичувачі, а не оптичному диску, який здебільшого вже сприймається як архаїзм. Прогресивність комплектації плати також виявляється у відсутності звичного паперового посібника.

Дизайн та компонування

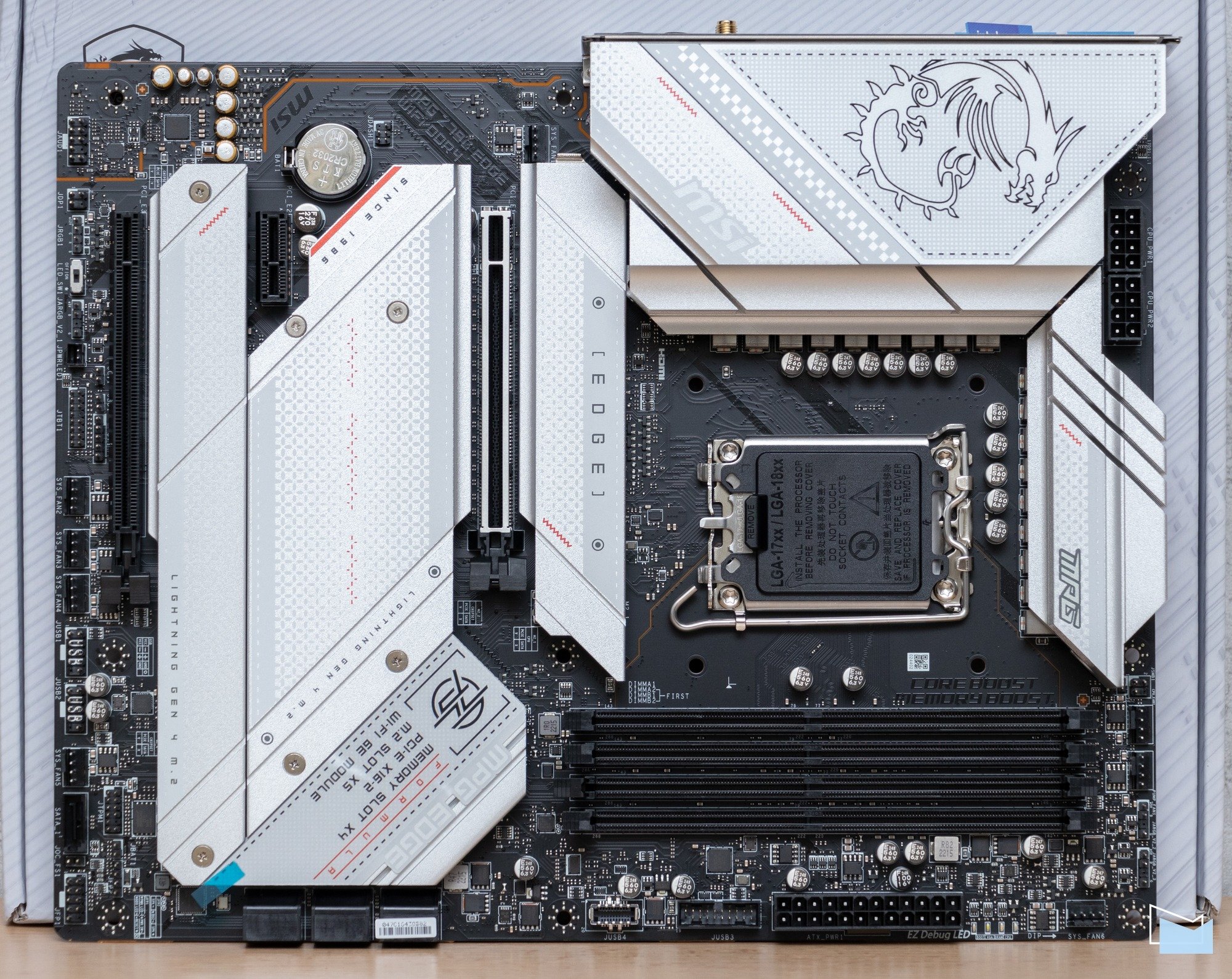

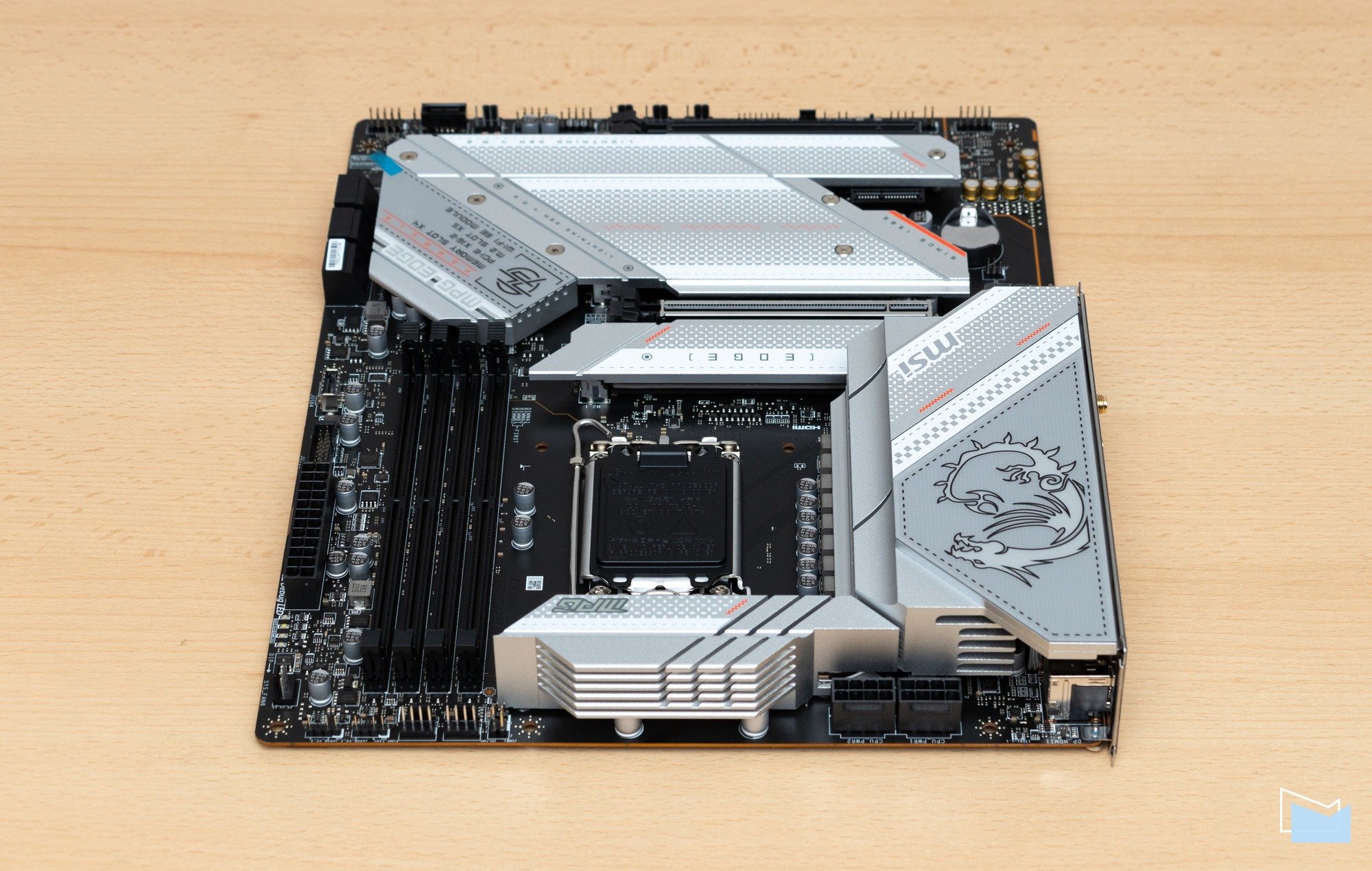

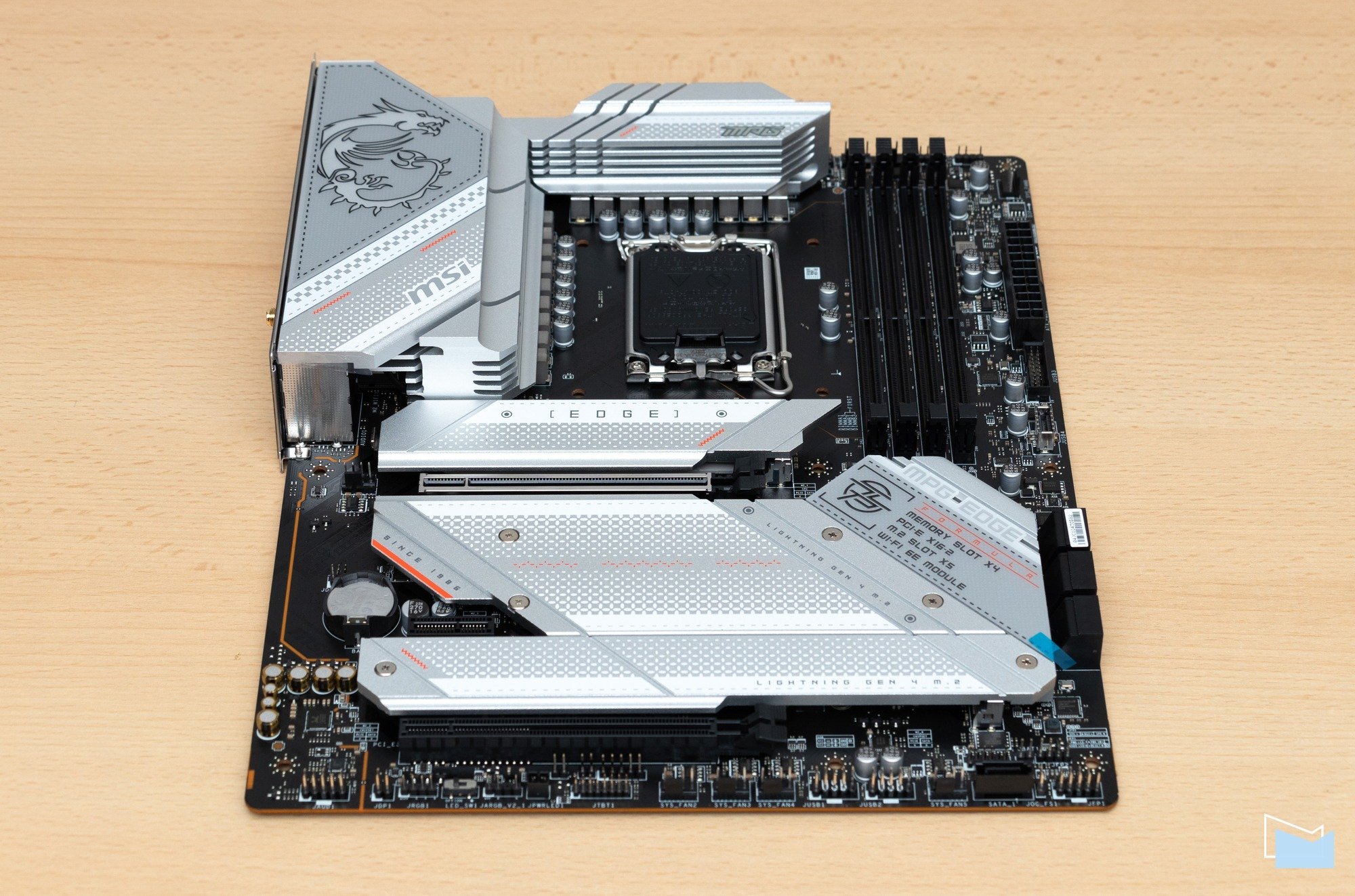

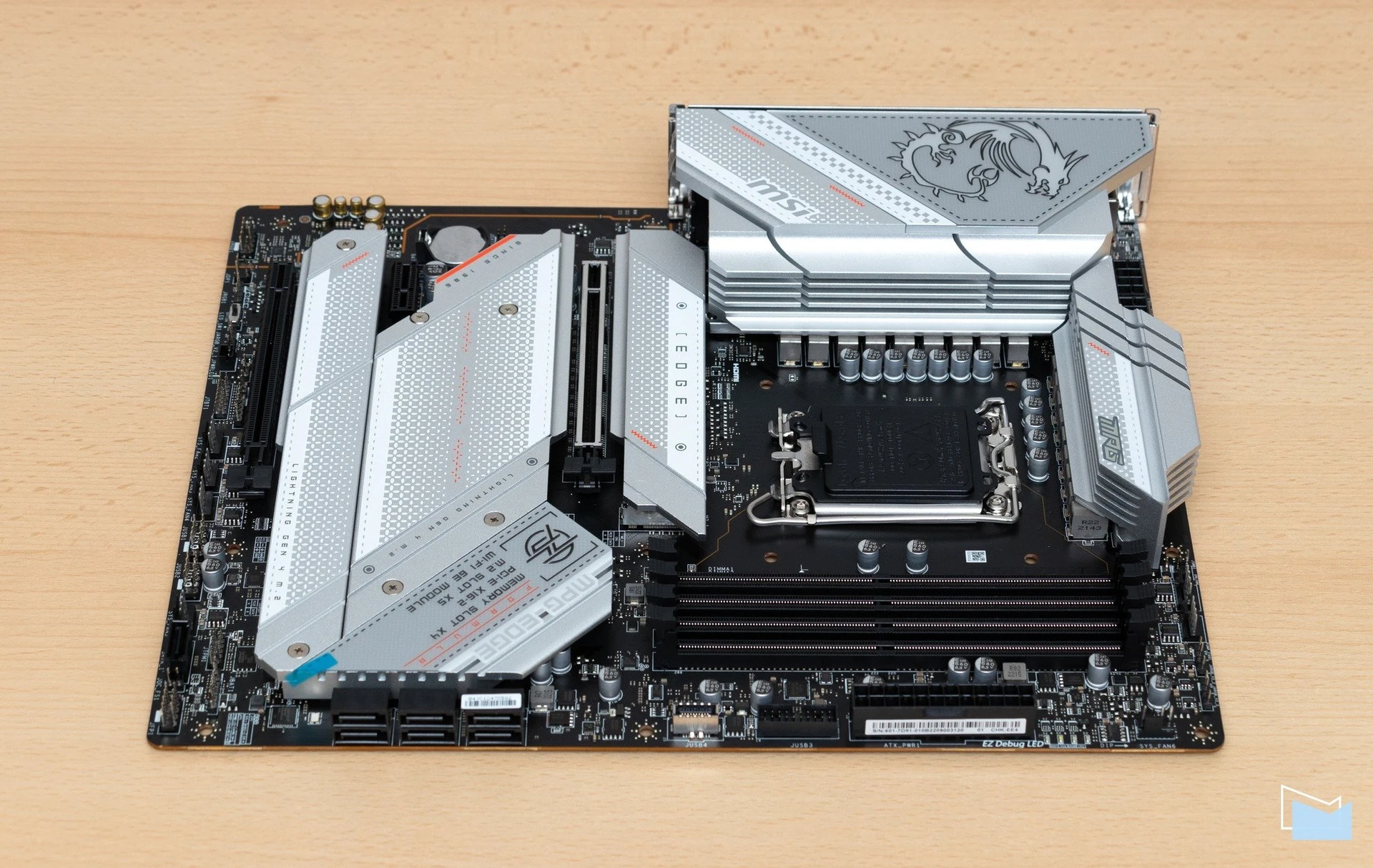

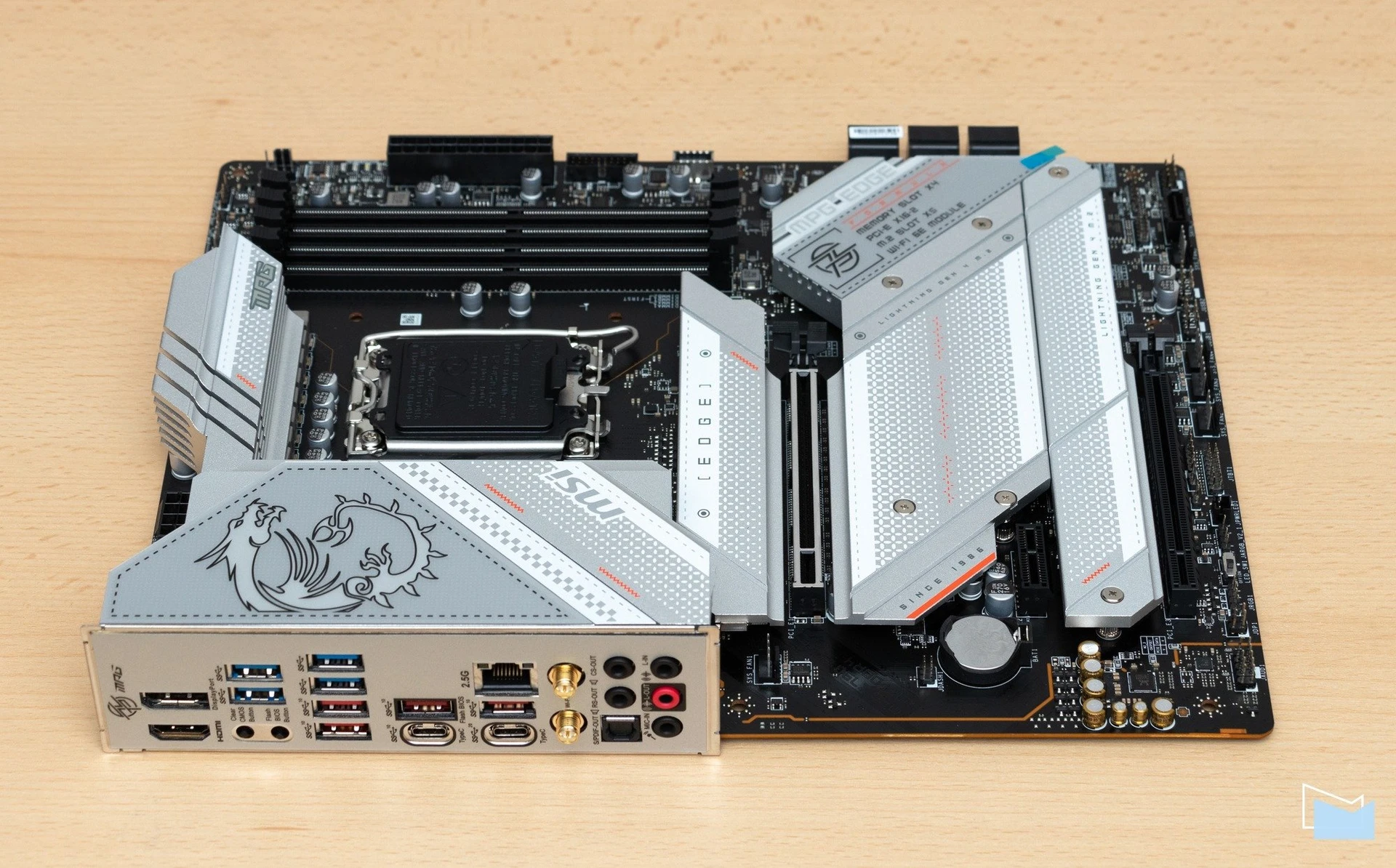

MSI MPG Z790 EDGE WIFI DDR4 виконана у форматі ATX зі стандартними габаритами 305×244 мм. Модель основана на чипсеті Intel Z790 та підтримує роботу з усіма процесорами для платформи LGA1700, як чипів Core 12-го покоління (Alder Lake), так і процесорами Core 13-го покоління (Raptor Lake). Звісно для роботи з останніми не знадобиться попереднє оновлення прошивки, як того потребують плати на чипсетах серії Intel 6xx.

Плата має 6-шарову PCB з подвоєною товщиною мідного шару. Друкована плата має маску чорного кольору з матовим покриттям поверхні. Елементи радіаторної конструкцій системи охолодження мають характерне сріблясте забарвлення, природне для алюмінієвих виробів.

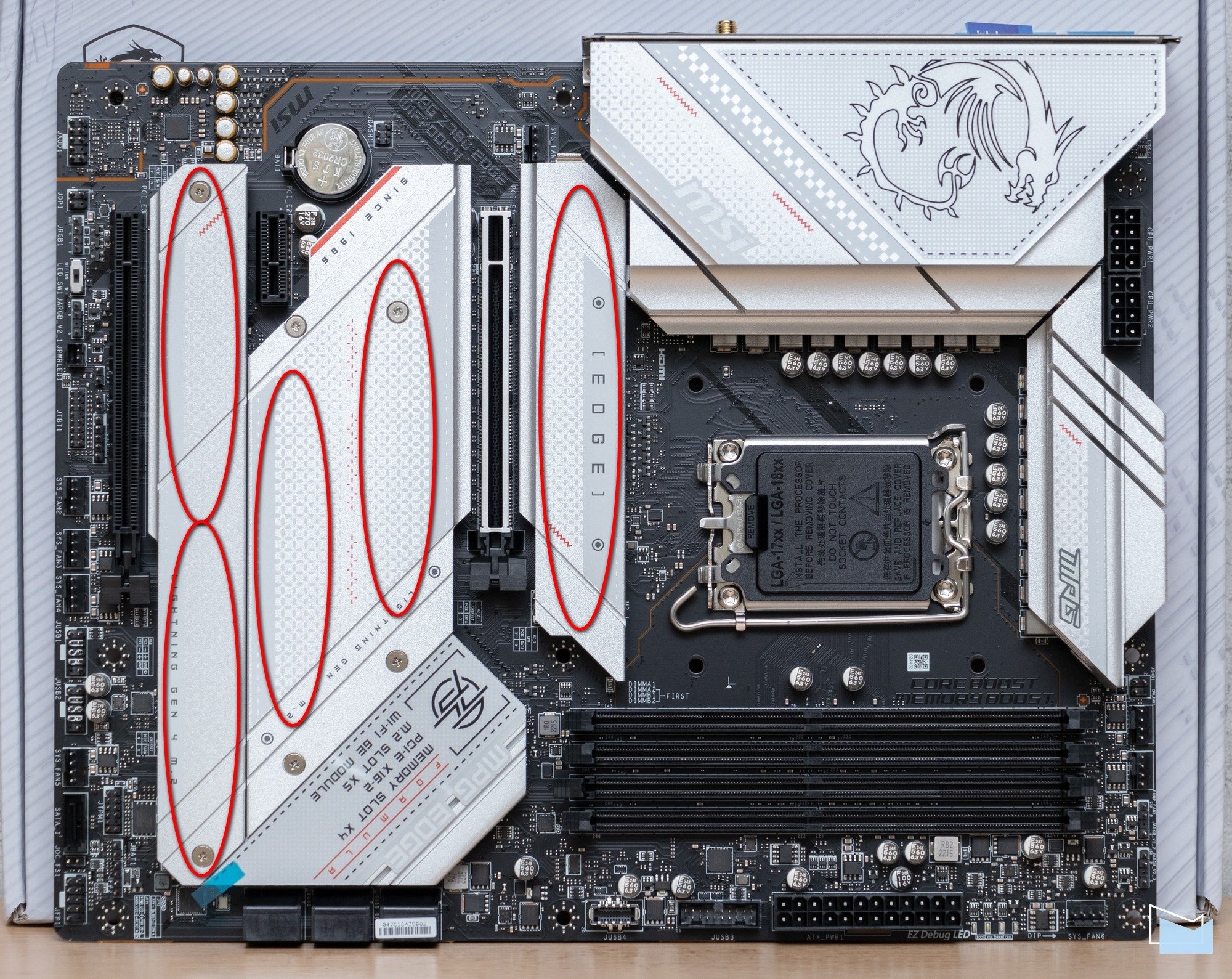

Радіатори покривають значну площу плати, тому у загальному візуальному сприйнятті можна відмітити виразний контраст поверхні та радіаторних блоків. Вже традиційно для старших моделей MSI, захисний кожух над інтерфейсною панеллю є не декоративним елементом, а частиною загальної масивної конструкції, яка безпосередньо використовується для охолодження елементів. На самому радіаторі розташований габаритний профіль із зображенням фірмового хранителя ігрового заліза від MSI – дракона. Незмінний символ має додаткову підсвітку до якої ми ще доберемось згодом.

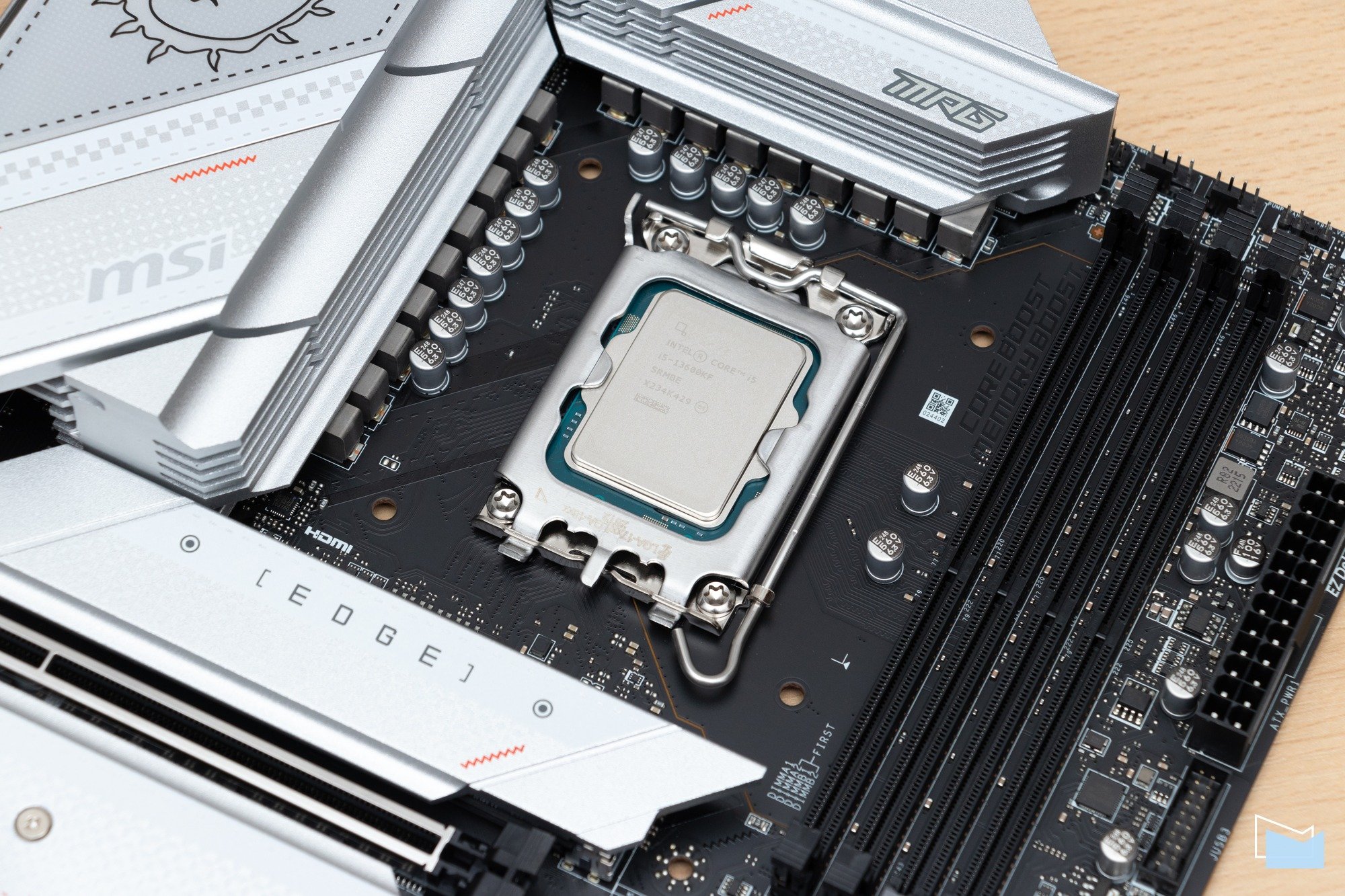

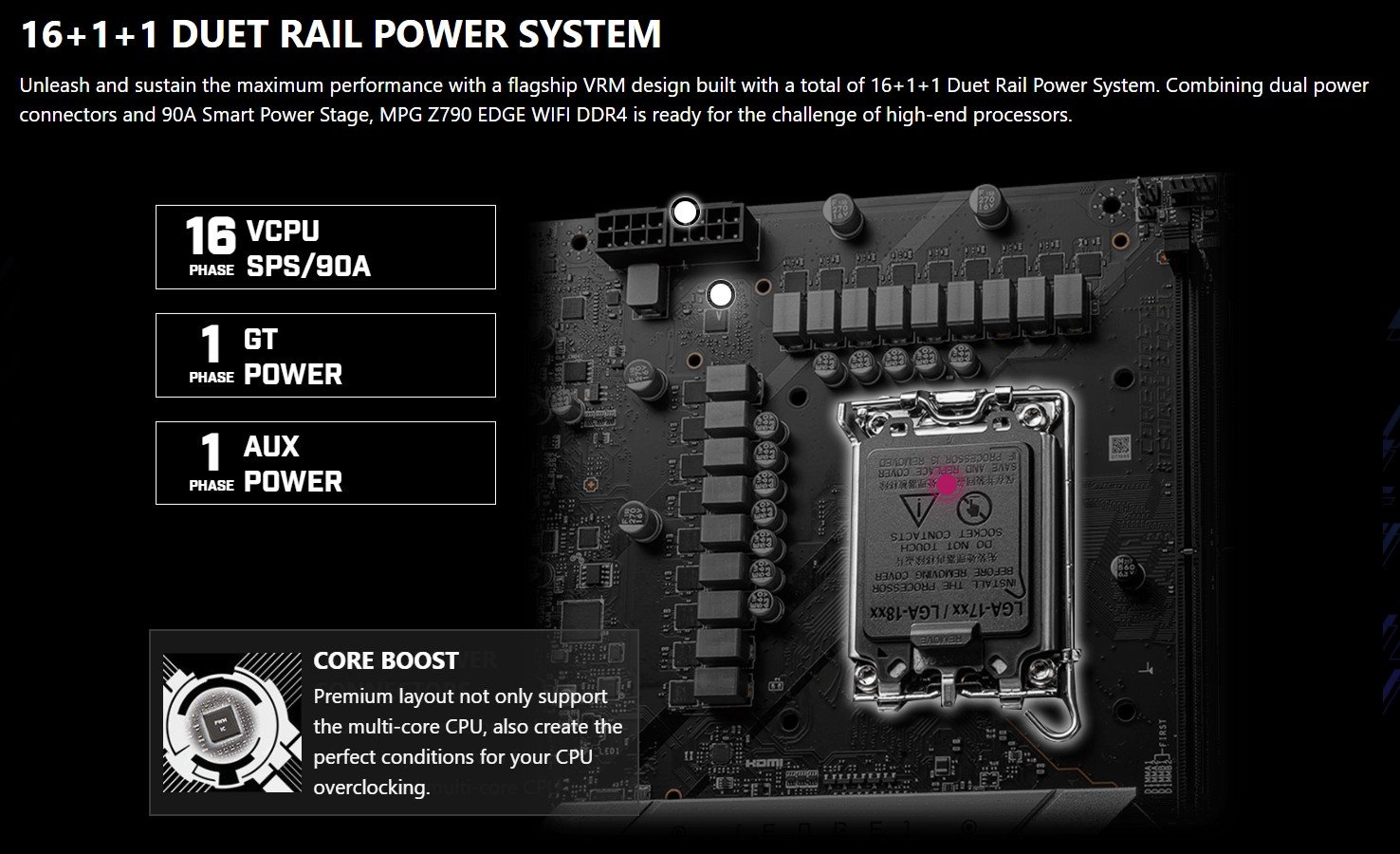

Розглядаючи зовнішній вигляд MSI MPG Z790 EDGE WIFI DDR4, відразу помічаємо немалу кількість дроселів, вишикуваних у лінійках поруч з процесорним роз’ємом. Для плати реалізована досить потужна силова підсистема, яка отримала 18-фазну конфігурацію – 16+1+1.

При цьому у ланцюгу використовуються елементи Smart Power Stage з максимальним робочим струмом до 90 А. Це відчутна відмінність від моделей минулого покоління. Наприклад, для моделі MSI цієї ж лінійки, але на базі Intel Z690 використовувались збірки з піковими 75 А. Енергоспоживання чипів Core 13-го покоління підвищилось, тому додаткова потужність силового блоку стабілізатора не буде надлишковою.

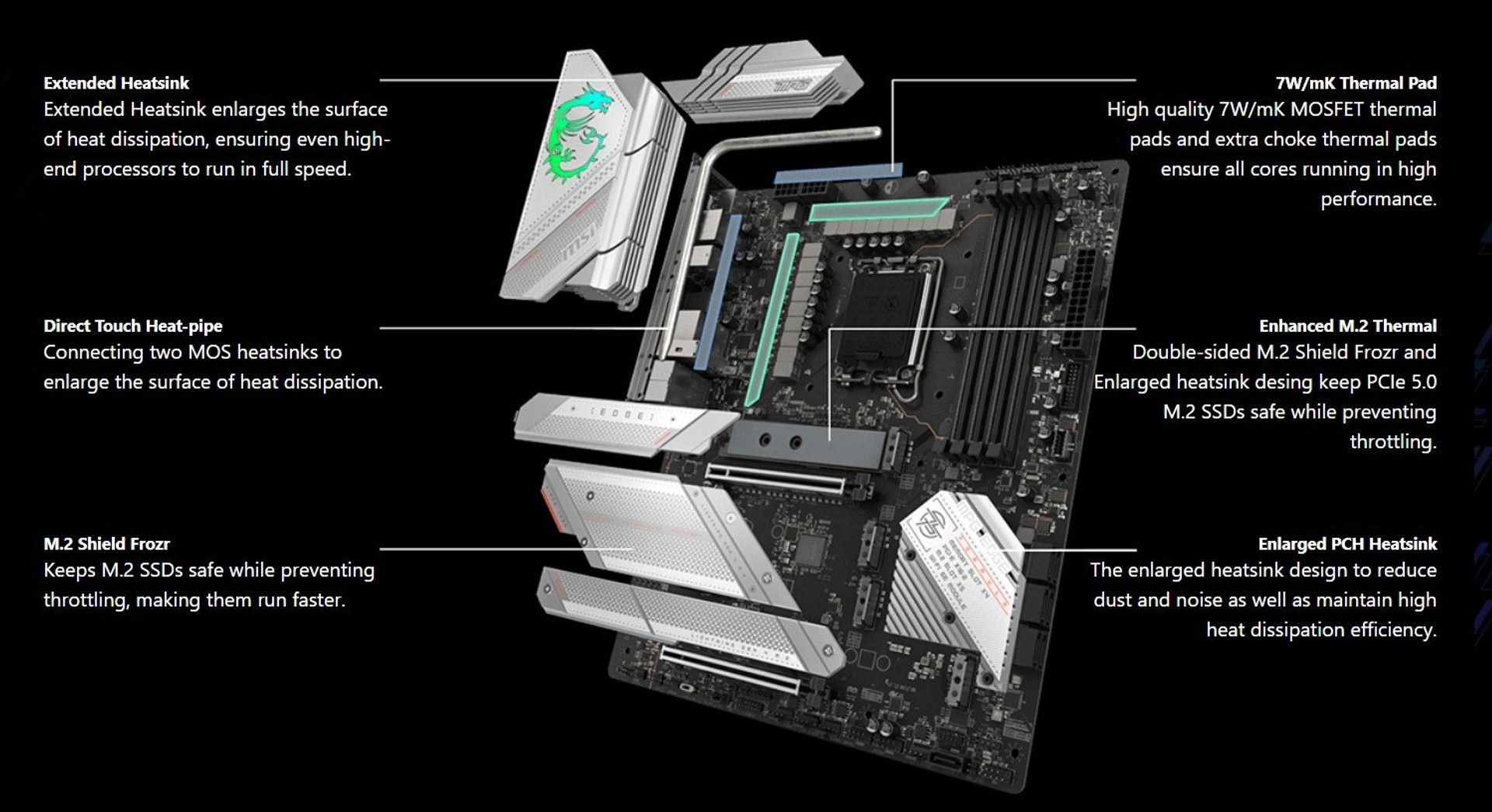

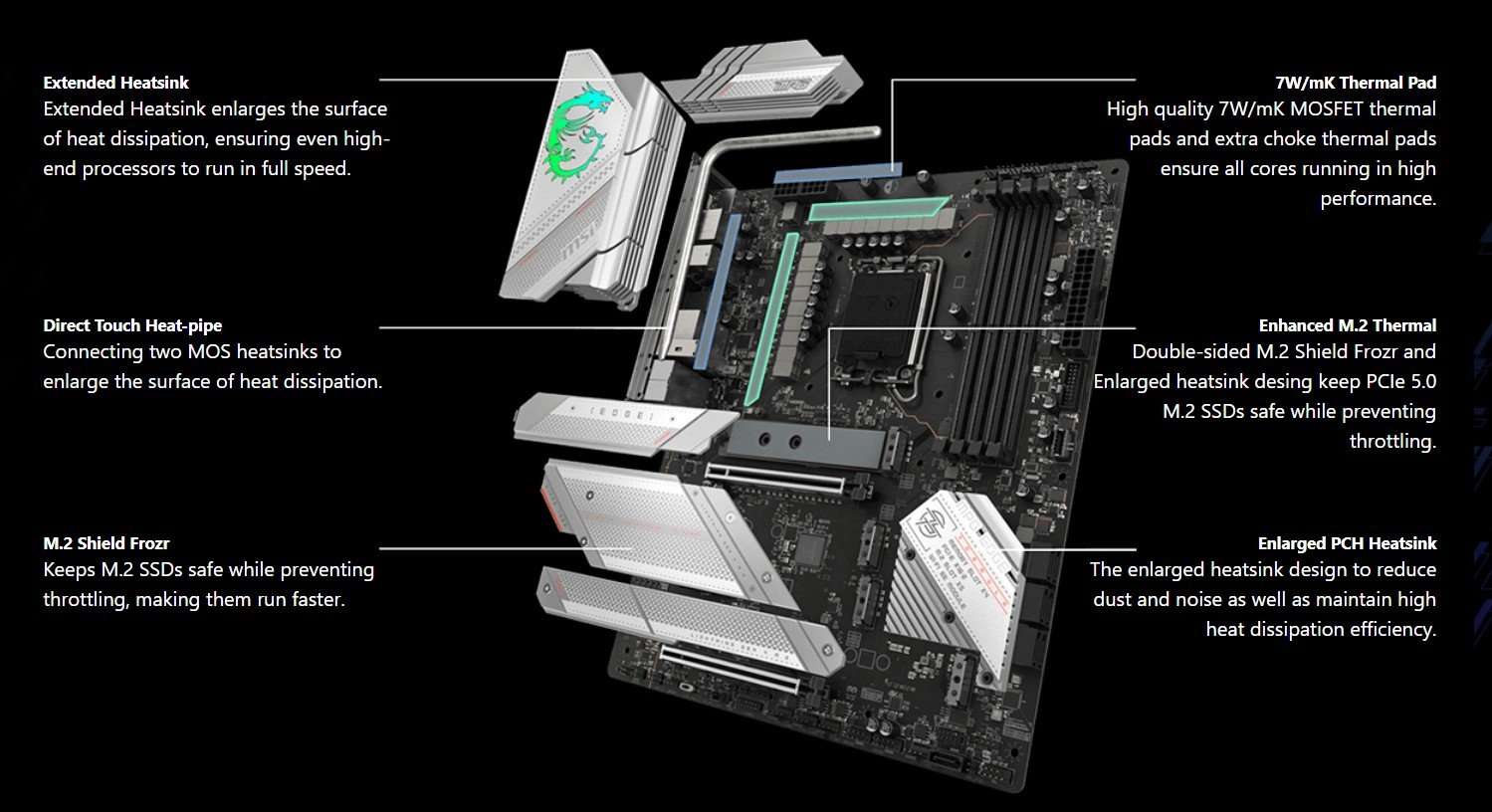

Для охолодження силових збірок, а також дроселів VRM використовуються радіатори зі збільшеною площею розсіювання тепла. Як ми вже відмічали, один з радіаторів взагалі має велетенські розміри, дозволяючи йому попутно виконувати роль декоративного кожуха. Крім того, в конструкції використовується теплова трубка, що безпосередньо контактує з елементами. Це дозволяє пришвидшити розподілення тепла й ефективніше використовувати можливості обох радіаторних блоків.

Для покращення передачі тепла в місцях контакту використовуються прокладки із заявленою теплопровідністю 7 Вт/(м·K).

Додаткове живлення для процесора подається за допомогою двох 8-контактних роз’ємів, що цілком очікувано для моделі такого рівня.

MSI MPG Z790 EDGE WIFI DDR4 оснащена слотами для оперативної пам’яті стандарту DDR4. Було б дивним очікувати іншого, з урахуванням назви самої моделі. Чипи Core 12-го та 13-го поколінь підтримують як DDR4, так і DDR5, тому виробники дають можливість потенційним покупцям самим визначитись з типом пам’яті, пропонуючи моделі плат розраховані як на один тип, так і на інший. До речі, в асортименті MSI також є модифікація MPG Z790 EDGE WIFI з ідентичною функціональністю, тільки оснащена слотами під DDR5.

Повертаючись до MSI MPG Z790 EDGE WIFI DDR4, відмічаємо наявність чотирьох слотів для DDR4, дозволяючих використовувати до 128 ГБ пам’яті. Заявлена підтримка комплектів до DDR4-5333+ за умови використання пари однорангових модулів.

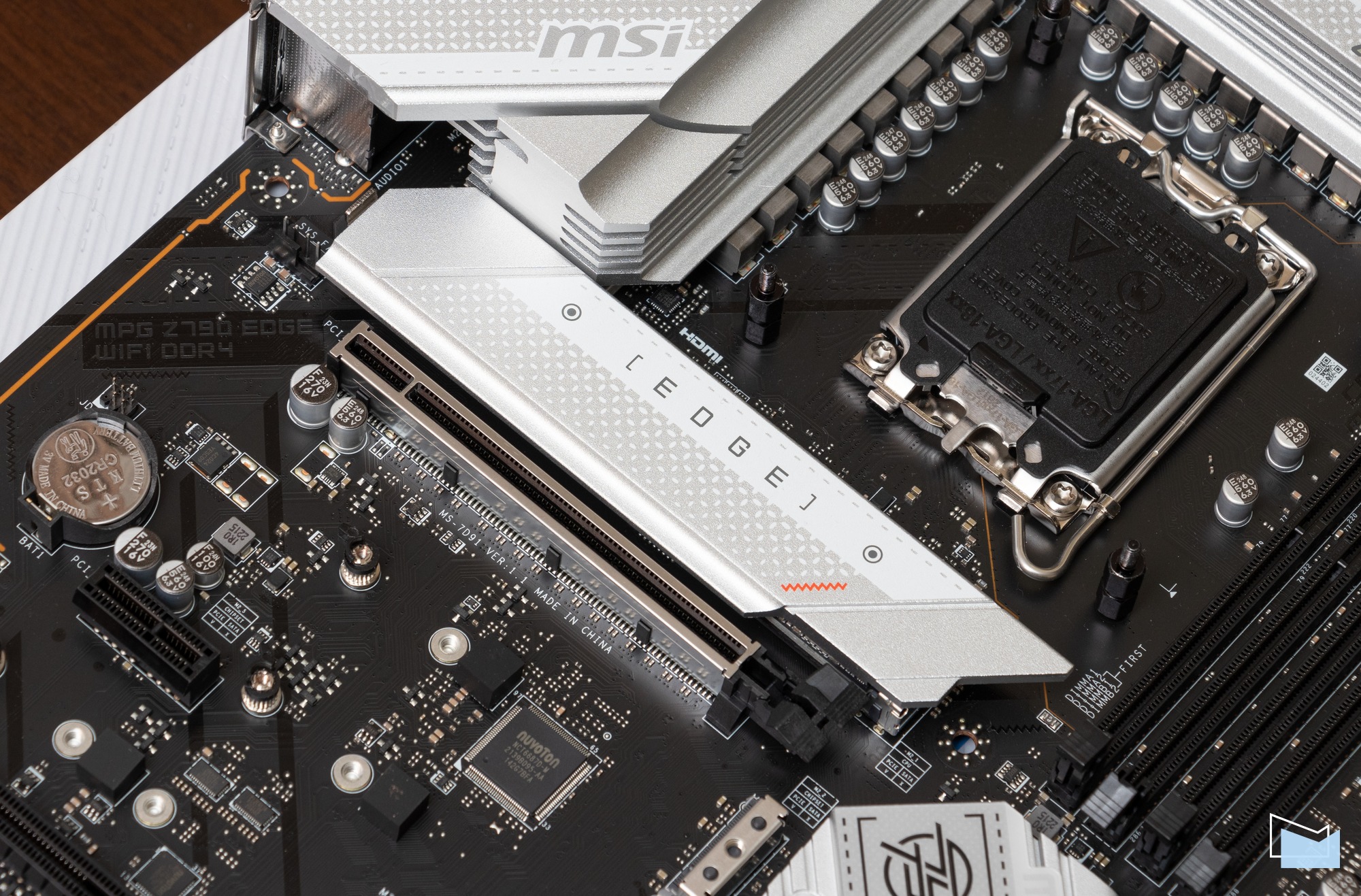

Для підключення карт розширення плата має три інтерфейсні слоти PCI Express. Основний повноформатний PCI-E 5.0 x16 отримав металічний підсилювальний кожух (Streel Armor), а також фіксатор зі збільшеною площею лопатки для зручнішого натискання під час демонтажу відеокарти. У цьому випадку наявні процесорні лінії PCI-E 5.0 не розділяються. Можливості використовувати зв’язки SLI/CrossFireX не передбачені. Втім на даному етапі розробники відеокарт награлись з мультиадаптерними рішеннями в десктопних конфігураціях. Мова про подібні зв’язки взагалі не йде, в тому числі для дискретної графіки нового покоління на базі архітектур Ada Lovelace та RDNA 3.

Та й в цілому слот PCI-E 5.0 x16 взагалі поки можна вважати опцією на перспективу, тому як обидва ключових розробники дискретної графіки, а також долучена до них Intel, у свої нових рішеннях задовольнились можливостями шини стандарту PCI-E 4.0.

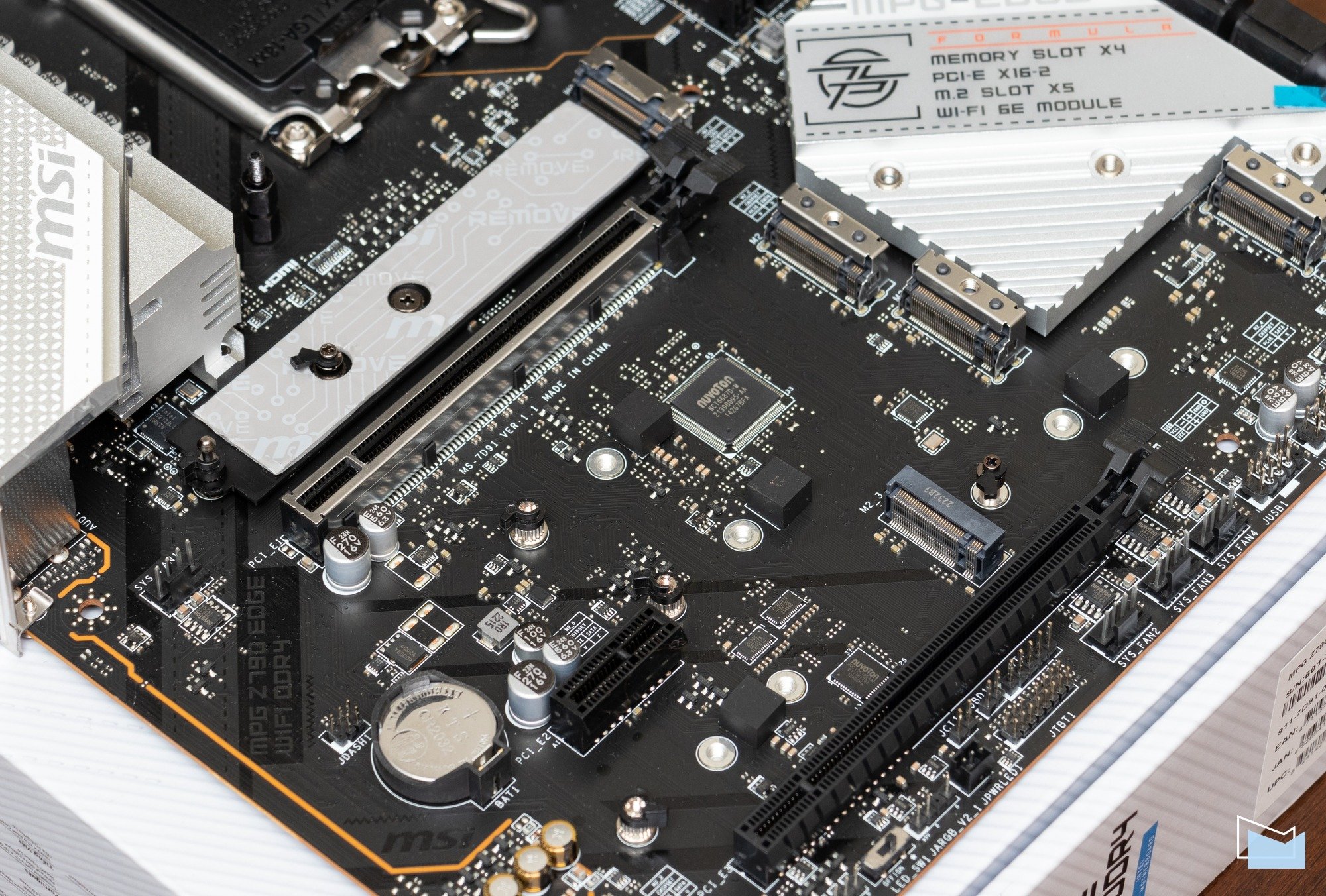

На платі також присутній другий повнорозмірний слот PCI-E x16, для якого за допомогою чипсету Intel Z790 реалізовані можливості PCI-E 4.0 x4. Ще один доступний на платі слот – PCI-E 3.0 x1. Загалом перелік наявних роз’ємів для додаткових плат розширення можна назвати мінімально необхідним, особливо як для плати такого рівня. З іншого боку, для більшості випадків таких можливостей буде достатньо.

А ось на що власнику MSI MPG Z790 EDGE WIFI DDR4 напевне не доведеться жалітись, то це на можливості підключення M.2-накопичувачів. На платі передбачено аж п’ять роз’ємів та посадкових майданчиків для використання SSD подібного формату.

M.2-накопичувачі часто використовуються вже не просто у якості швидких системних SSD, але й у всіх інших випадках. Тому якщо материнська плата дозволяє, то звичайно краще організовувати сховище даних потрібної ємності саме за допомогою моделей такого форм-фактора.

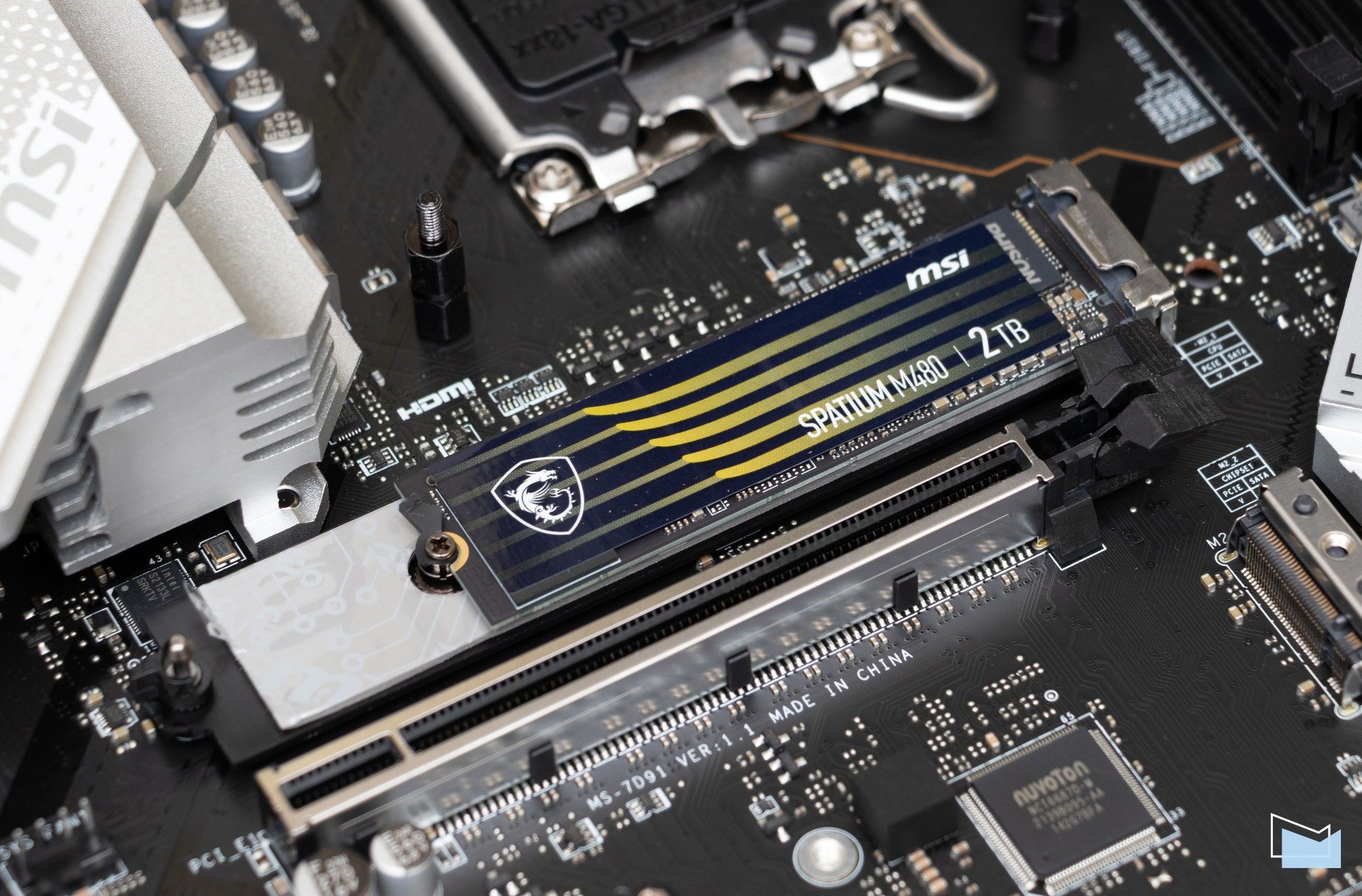

Для першого порту M.2, розташованого над слотом PCI-E x16, використовуються процесорні лінії PCI-E 4.0 x4. Посадковий майданчик дозволяє встановити накопичувачі довжиною до 110 мм. Окрім того, цей порт також має додаткові особливості.

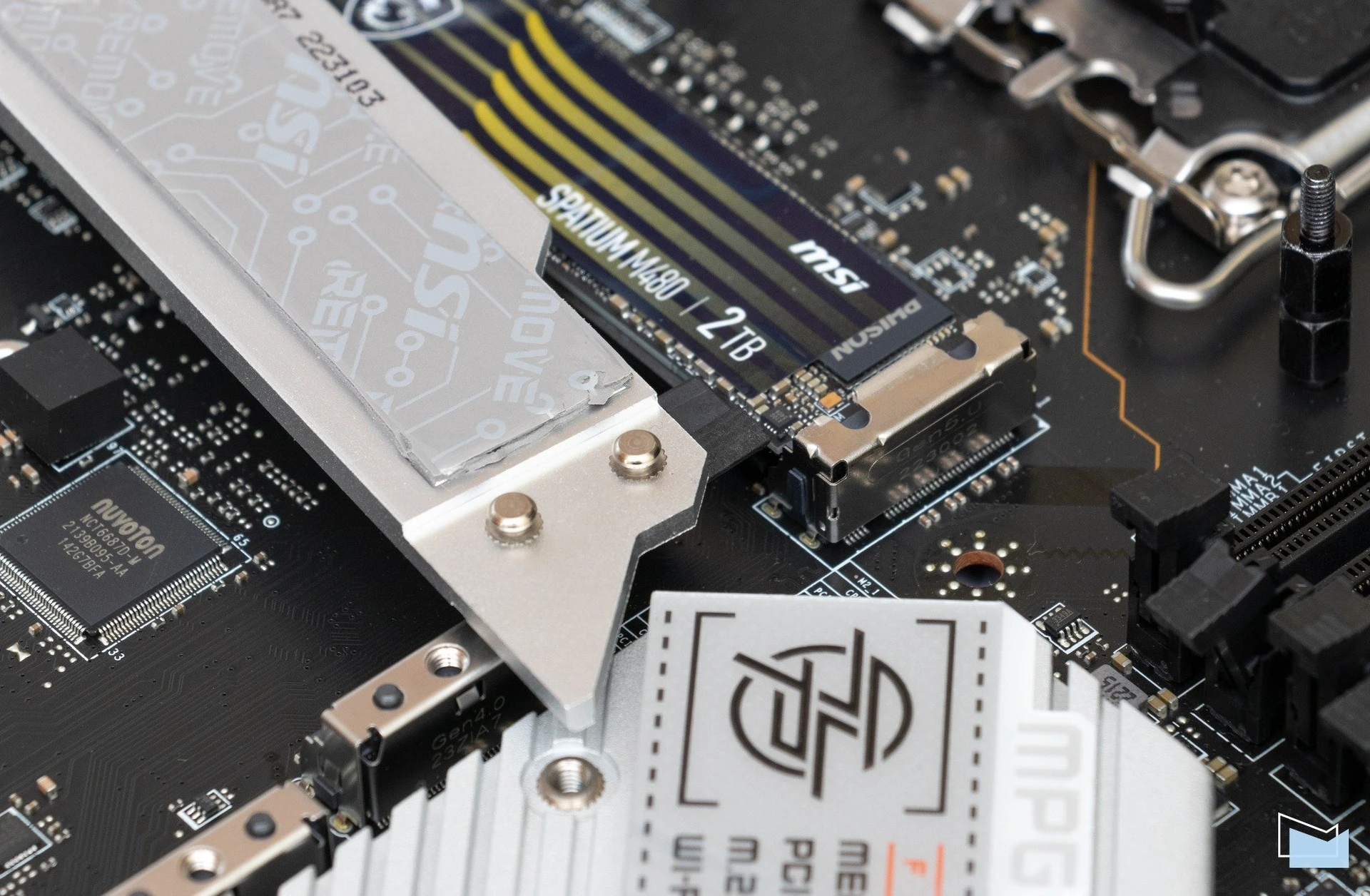

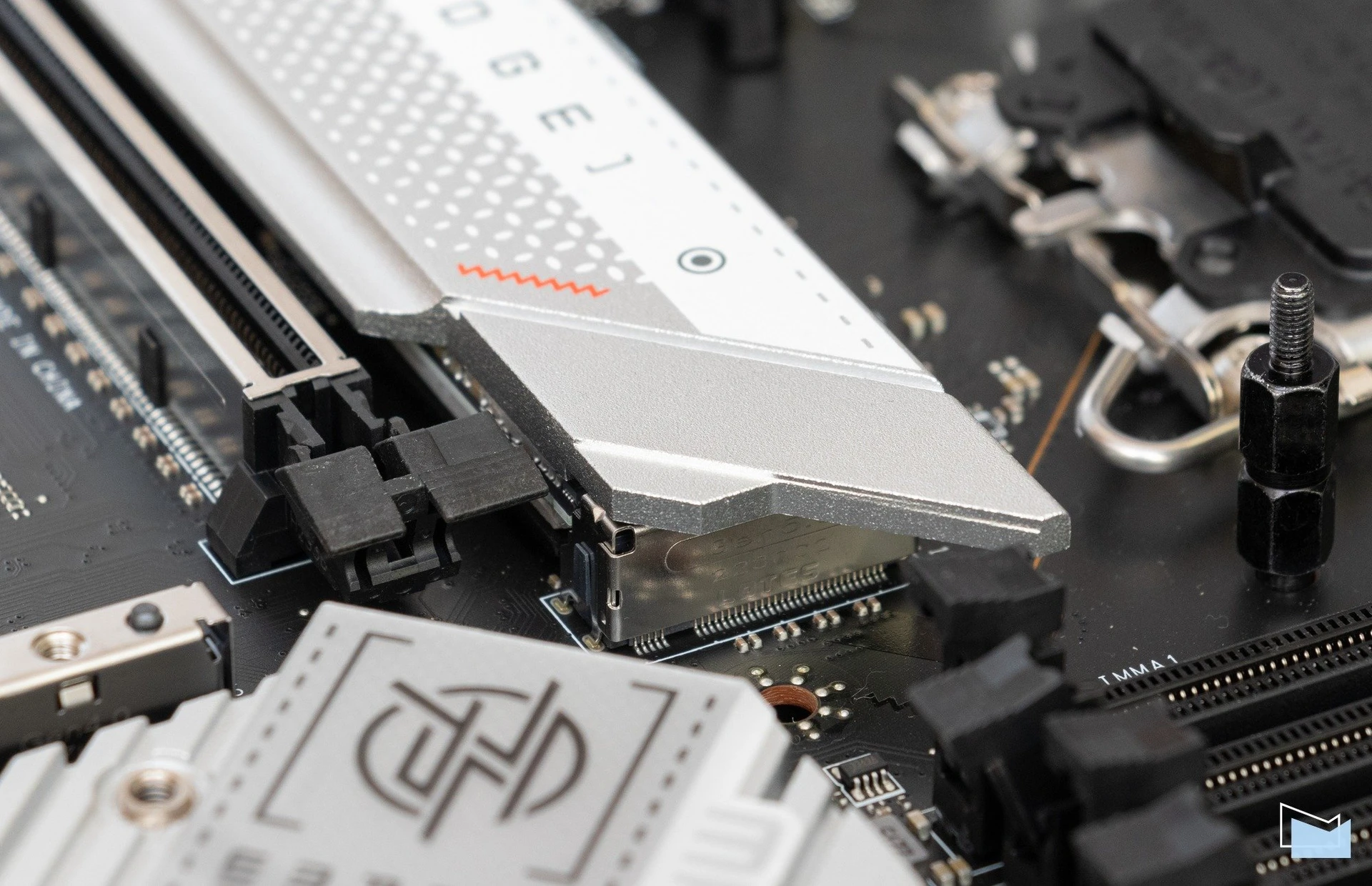

Саме для M.2_1 передбачено додаткове охолодження елементів накопичувача з обох сторін. Як видно на фото, радіаторна пластина з теплопровідною смужкою вже попередньо закріплена на майданчику. Це корисний додаток особливо для SSD великої місткості з двостороннім компонуванням флеш-мікросхем.

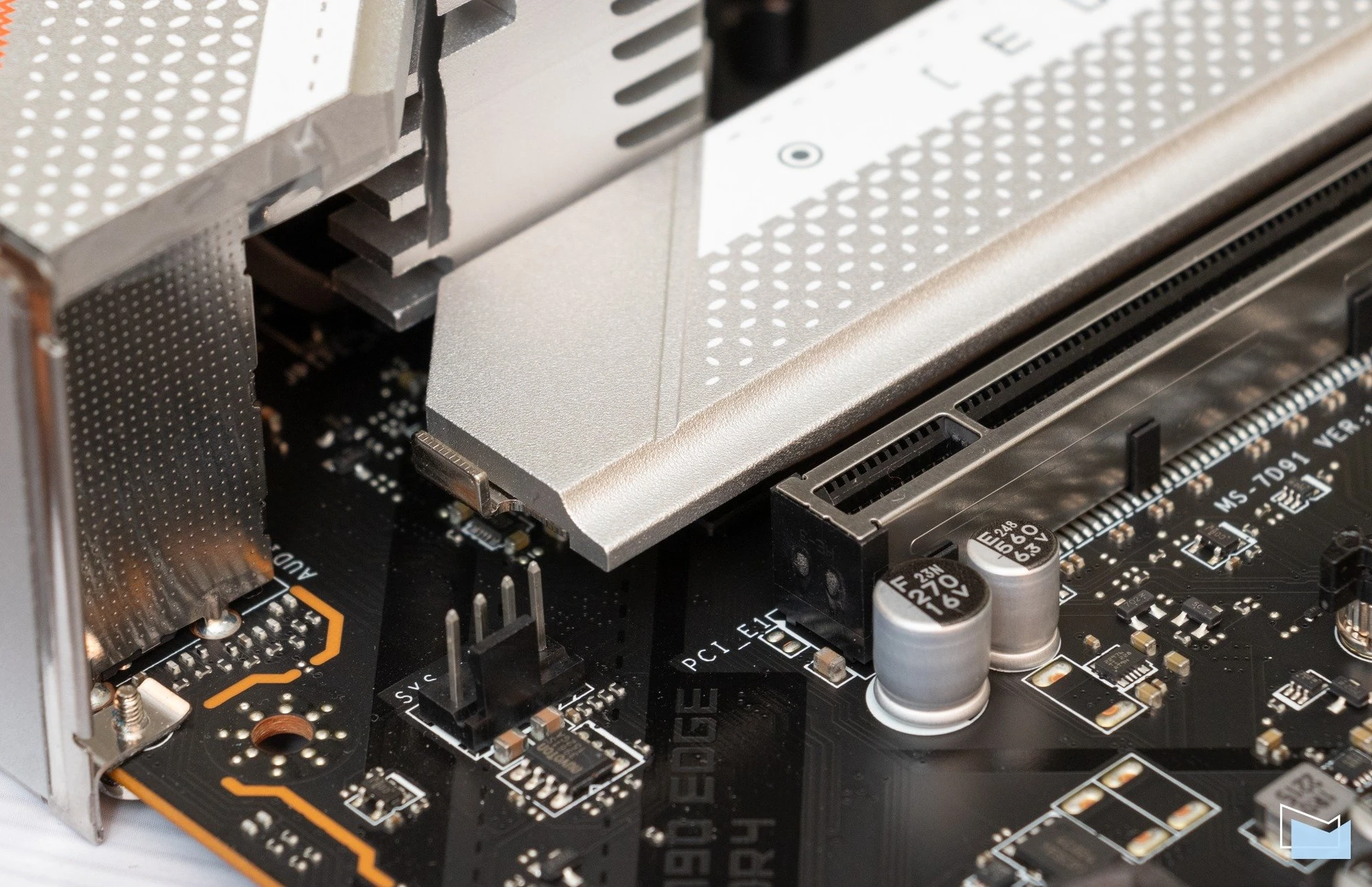

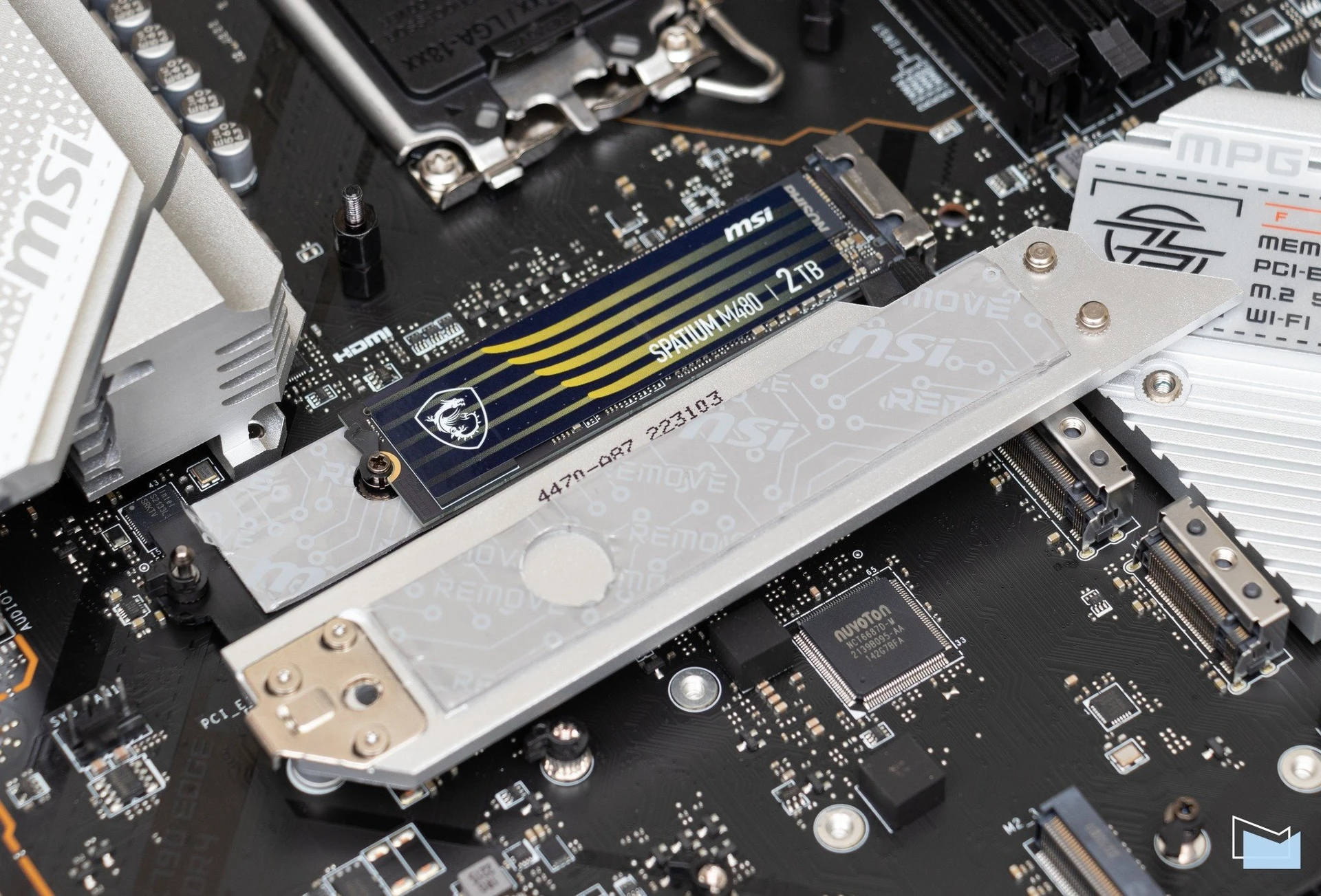

Безгвинтове кріплення SSD вже не викликає особливого здивування, хіба що додають комфорту під час збірки системи. Але в цьому випадку розробники MSI вирішили піти ще далі, запропонувавши фіксацію основного радіатора без допомоги викрутки.

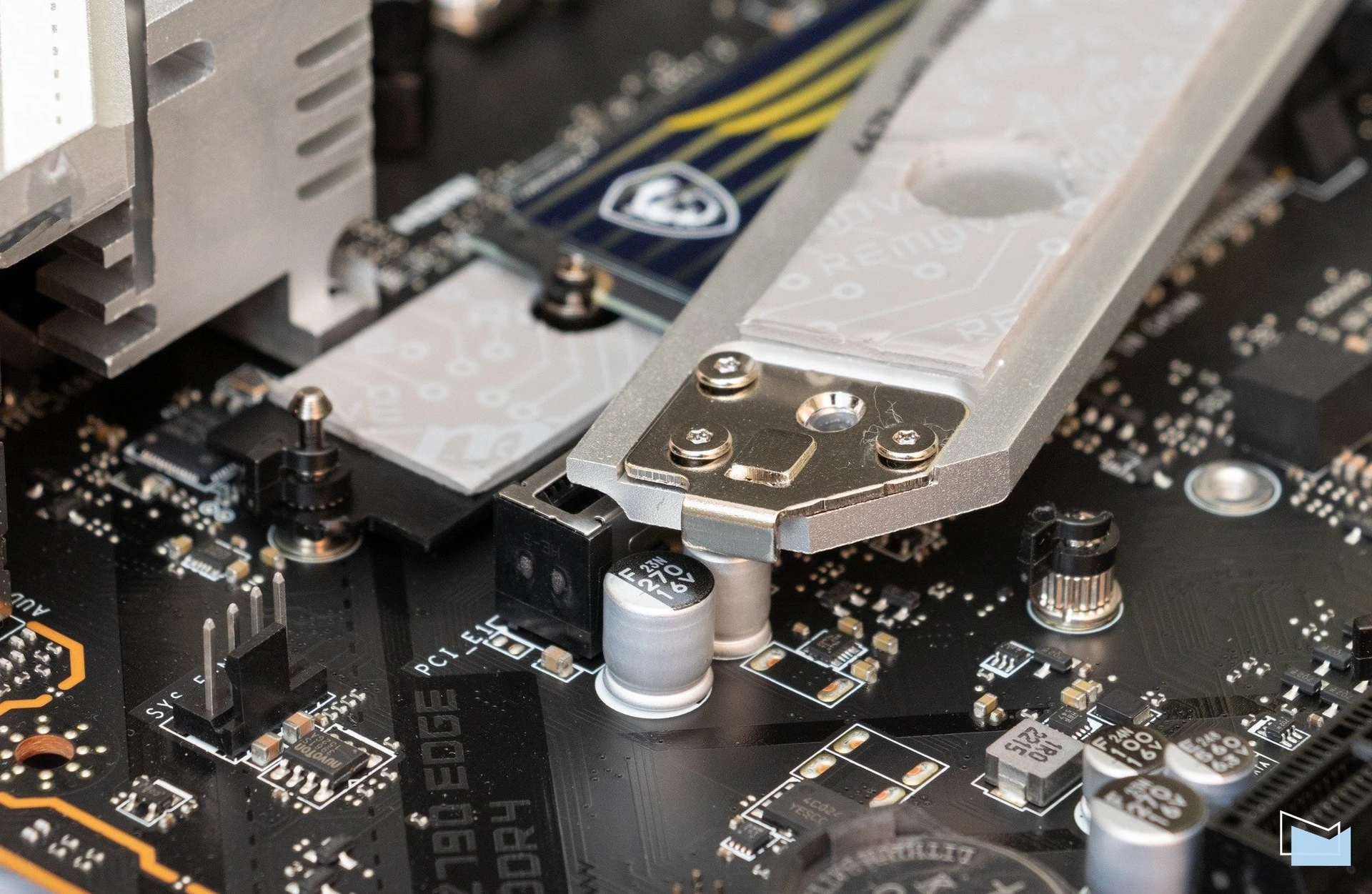

Механізм з додатковими опорами та засувкою дозволяють надійно закріпити радіаторну пластину на SSD.

Для всіх інших M.2-накопичувачів передбачена безгвинтова система кріплення самого SSD, але для установки радіаторного блоку прийдеться все ж озброїтись викруткою. В цьому випадку слід відзначити досить масивні алюмінієві пластини охолоджувачів. Також плюсом є те, що додаткові блоки передбачені для всіх накопичувачів формату M.2.

Відмітимо, що чотири з п’яти роз’ємів призначені для підключення SSD з інтерфейсом PCI-E. Номінально всі конектори розраховані на PCI-E 4.0 x4, але завдяки зворотній сумісності, на платі також можна також використовувати моделі розраховані на PCI-E-шину попередніх поколінь. Що стосується M.2-моделей з SATA, то тільки один з п’яти портів (M.2_3) дозволяє під’єднати накопичувач з таким інтерфейсом.

Для MSI MPG Z790 EDGE WIFI DDR4 не передбачена можливість підключення M.2-накопичувачів, підтримуючих PCI-E 5.0. Для платформи LGA1700 загалом використання подібних SSD фактично залежить від волі виробників материнських плат. Річ у тім, що процесори Core 12/13-го поколінь мають 16 ліній PCI-E 5.0, а також 4 лінії PCI-E 4.0. Чипсети взагалі не пропонують PCI-E 5.0. При бажанні під’єднати максимально швидкісні SSD, потрібно розщіплювати процесорні лінки PCI-E 5.0 на x8+x4+x4 та організовувати розведення інтерфейсу на M.2. Подібні маніпуляції виробники згодні робити тільки для топових моделей. На жаль MSI MPG Z790 EDGE WIFI DDR4 не увійшла в пул обраних. Порти M.2 PCI-E 5.0 на Intel Z790 з найближчих моделей починається з більш вартісної MSI MPG Z790 Carbon WIFI.

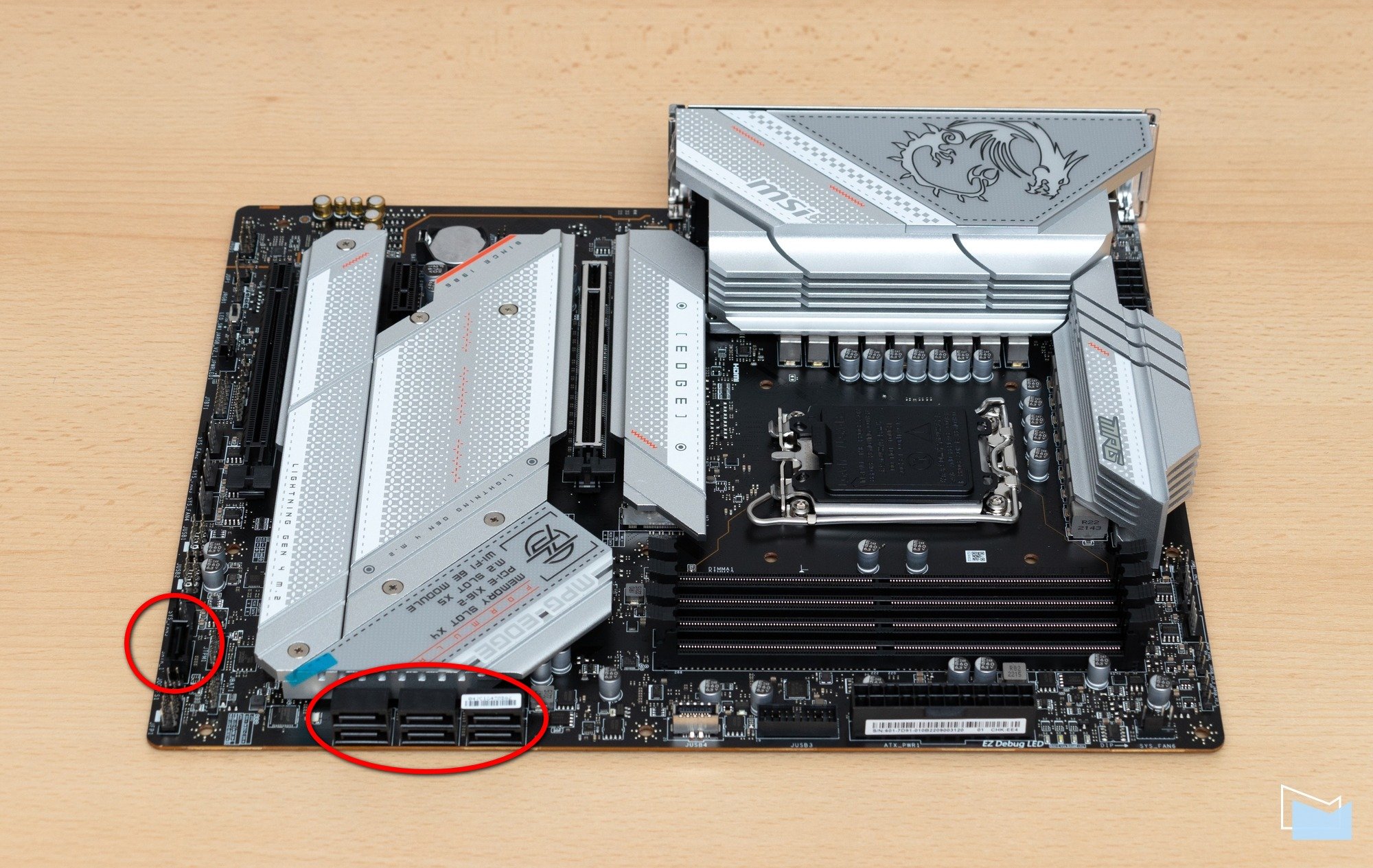

Що стосується безпосередньо нативних SATA-портів для відповідних пристроїв, то MSI MPG Z790 EDGE WIFI DDR4 має у своєму розпорядженні сім таких роз’ємів. Лінійка з шести портів розташована у правої сторони, ще один – біля нижньої грані.

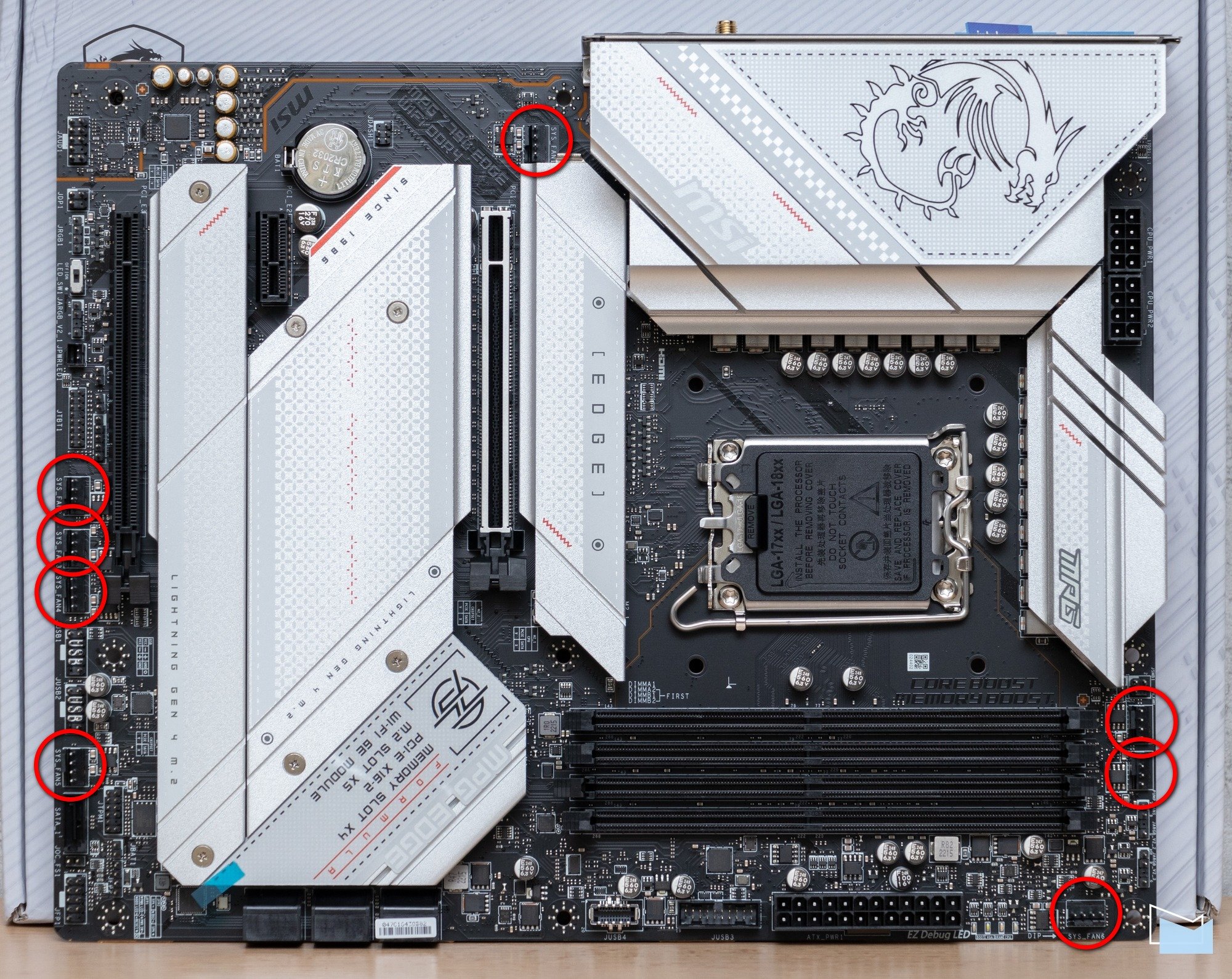

Для налаштування системи охолодження плата пропонує вісім 4-контактних роз’ємів. Один з них має підвищену потужність із силою струму до 3А, для підключення помпи рідинної системи. Ще один також підсилений до 2А – для процесорного кулера. Решта – одноамперні для підключення корпусних вентиляторів. Всі роз’єми керуються незалежно, та дозволяють обирати метод регулювання (PWM чи DC).

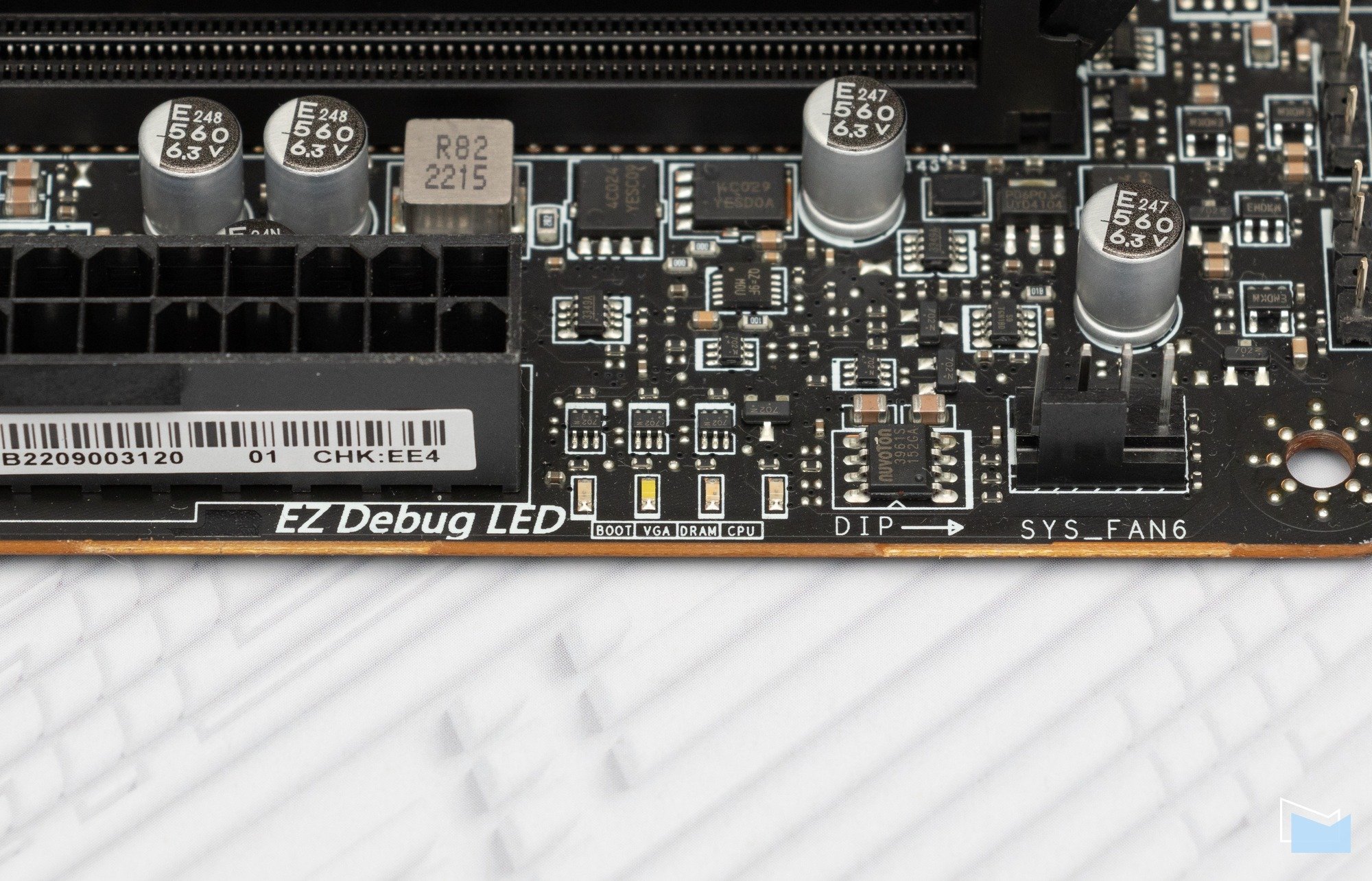

MSI MPG Z790 EDGE WIFI DDR4 не балує власників на рахунок опцій для управління на відкритому стенді. З допоміжних опцій тут доступна хіба що система первинної діагностики EZ Debug LED за набором з чотирьох світлодіодів. До речі, хоч і простий, але досить зручний механізм, дозволяючий швидко зорієнтуватись, який саме вузол викликає проблеми зі стартом системи.

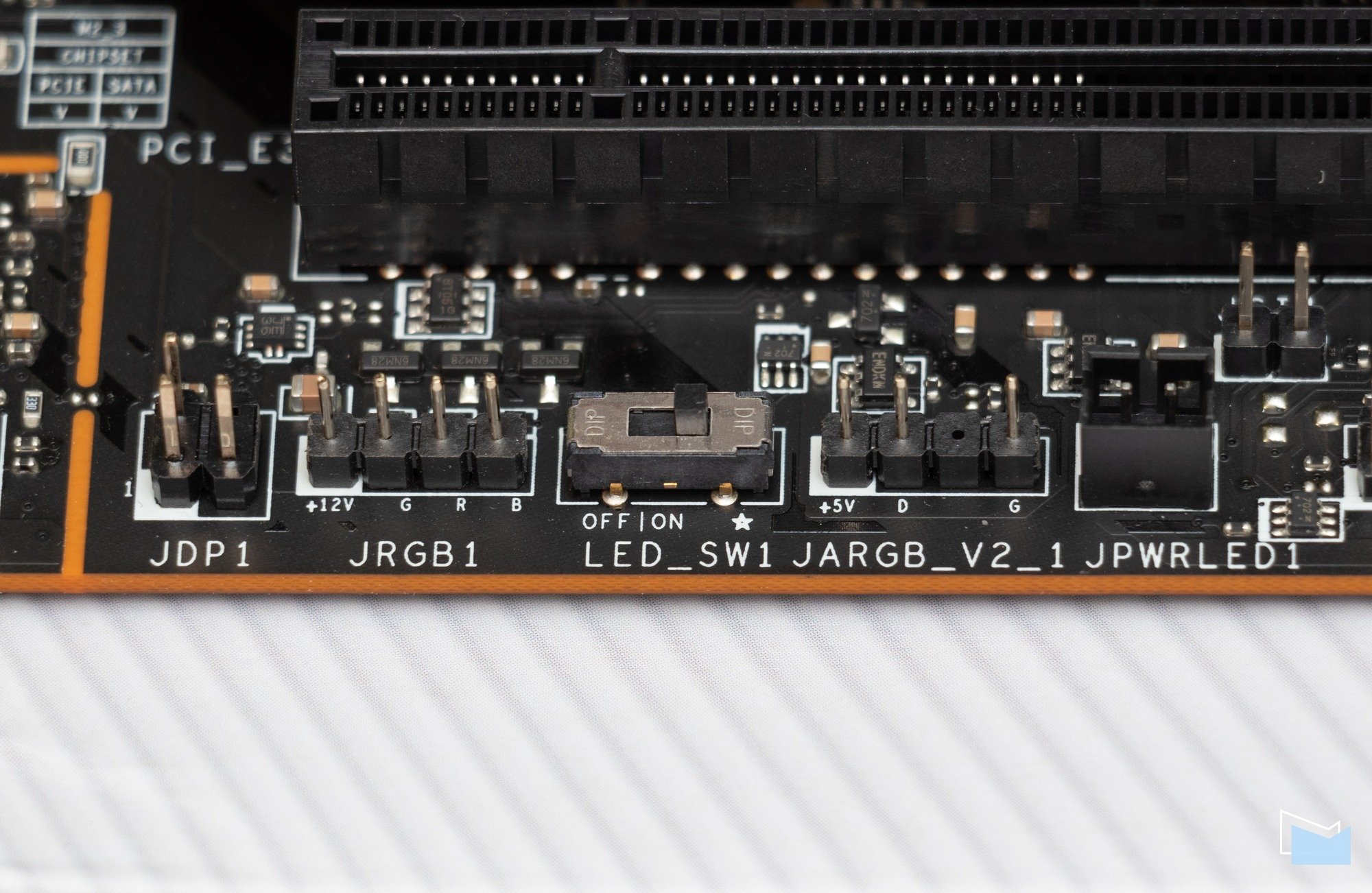

Ще один елемент, який зустрічається, здається тільки на платах MSI – апаратний тумблер вимкнення RGB-підсвітки (LED_SW1). Якщо ілюмінація системного блоку початково не входить у ваші плани, сміливо переводьте його в положення OFF, тоді навіть програмним шляхом у налаштуваннях не вдасться її активувати.

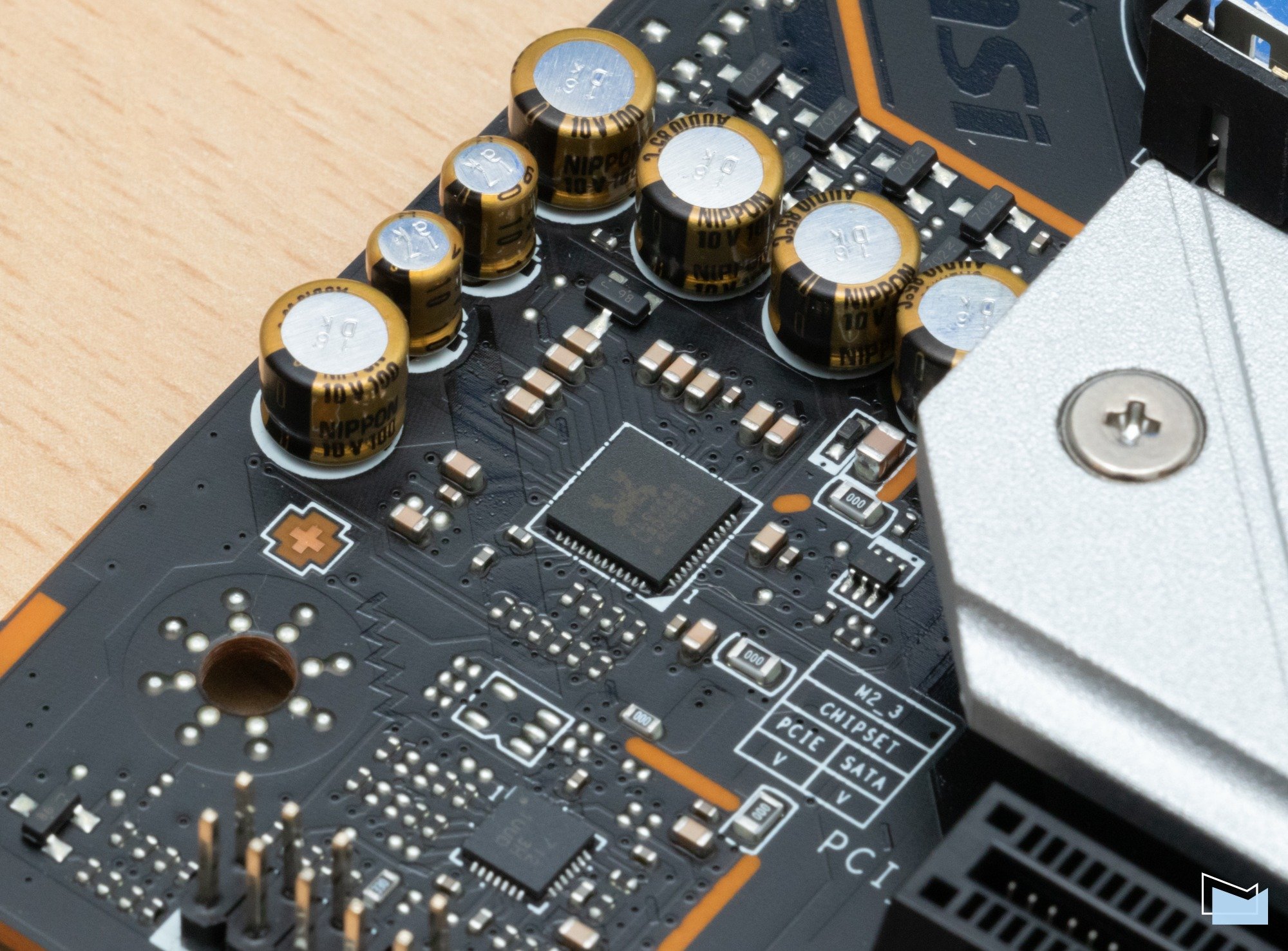

Звукова підсистема MSI MPG Z790 EDGE WIFI DDR4 реалізована на контролері Realtek ALC4080, а в ланцюгу використовуються спеціалізовані ємності. Для часткового  виокремлення зони передбачена ізоляційна доріжка, а сигнали правого і лівого каналів передаються на різних шарах друкованої плати.

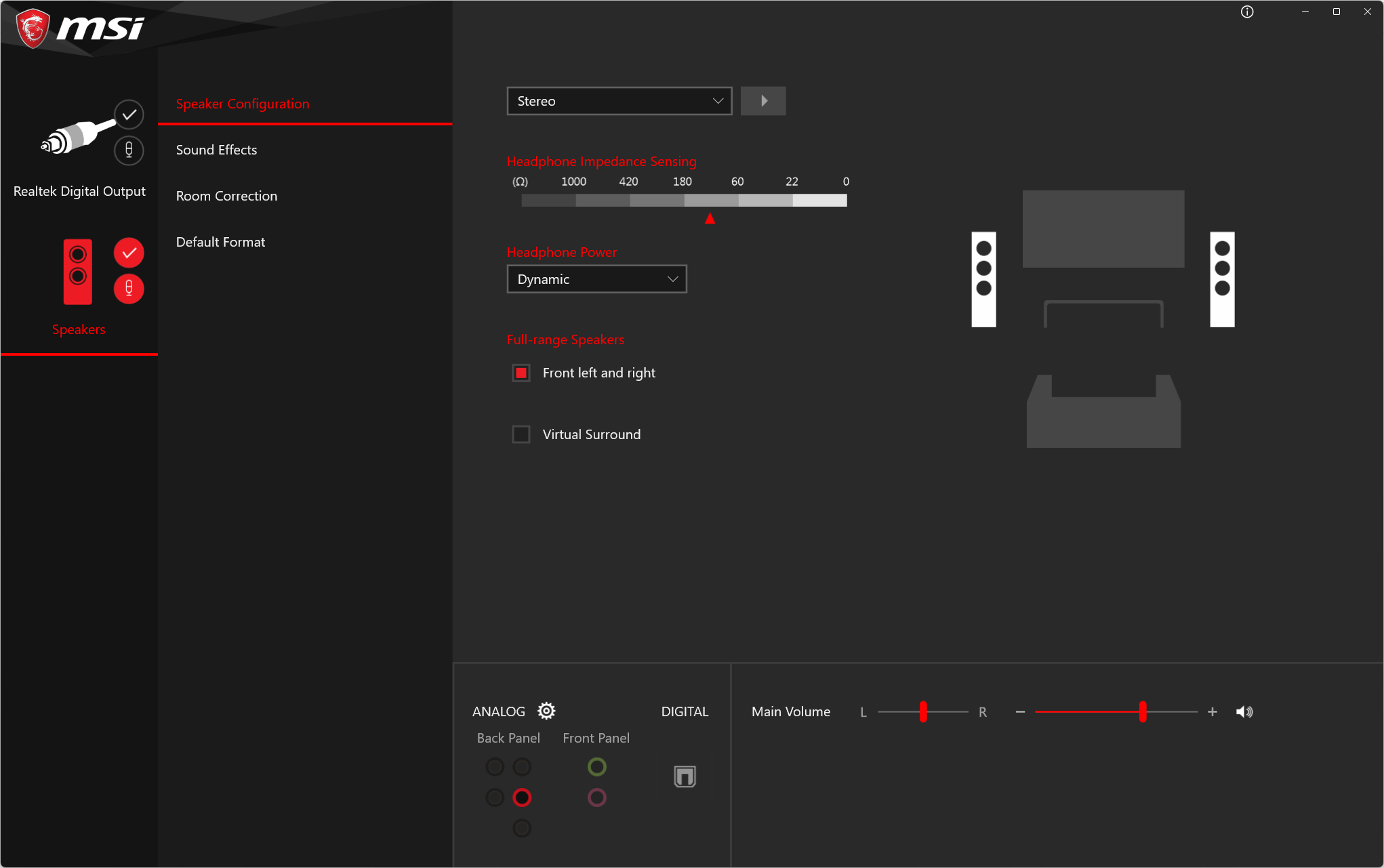

Для додаткового налаштування передбачені лише штатні можливості з базовими опціями.

Звук яскравий, з насиченими басами. У порівнянні з якісним USB DAC (Topping D10) — аж занадто яскравий, на його фоні материнка звучить різкувато, басів трохи забагато. DAC дає помітно м’якший і збалансованіший звук. Але, звичайно, такі порівняння з інтегрованим рішенням можна вважати перебільшенням. Вибагливі меломани початково не будуть орієнтуватись на інтегрований звук.

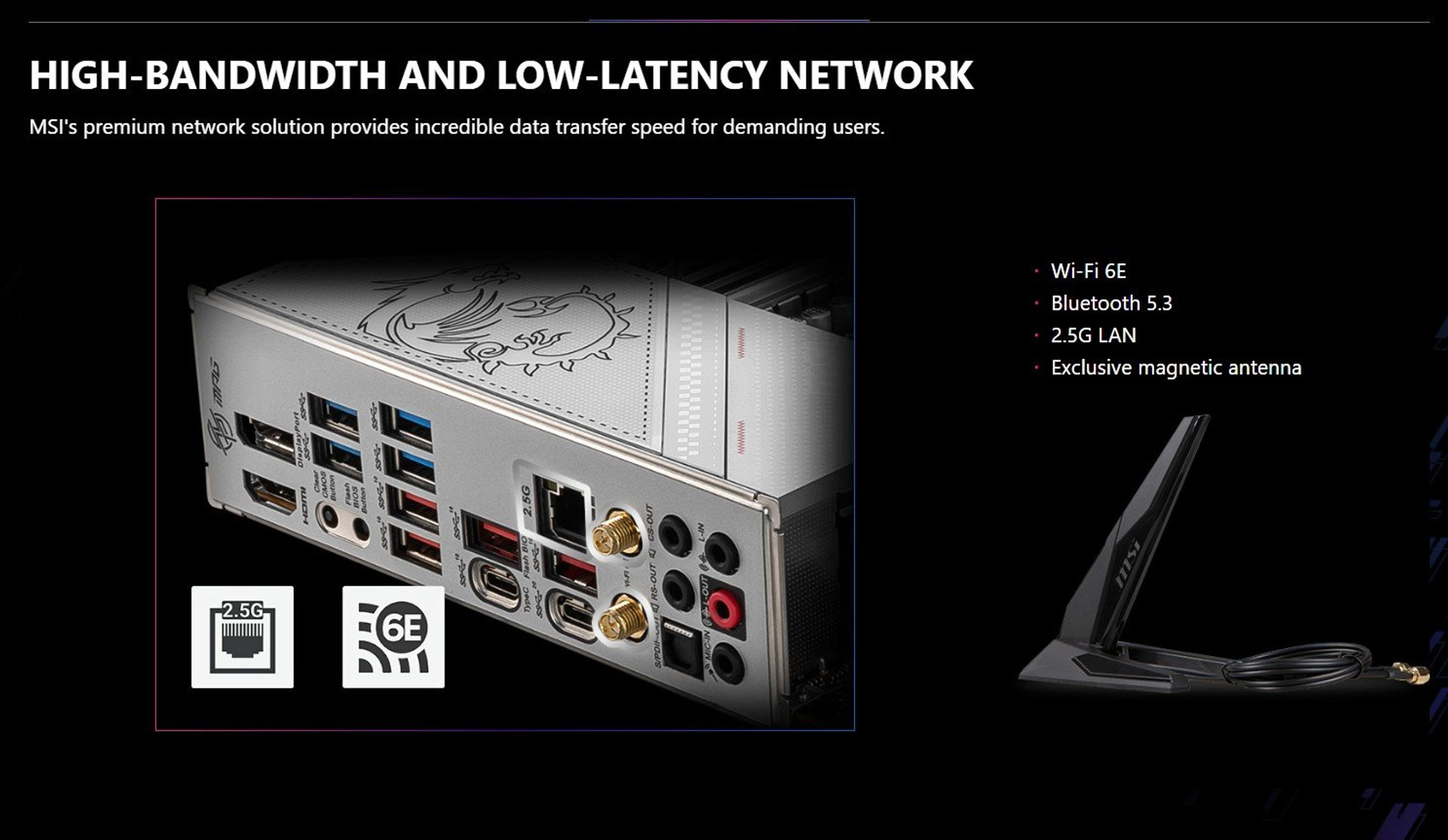

MSI MPG Z790 EDGE WIFI DDR4 чудово підготовлена для мережевого підключення. За дротовий зв’язок відповідає контроллер Intel 2,5 Гб/с. Для роботи з бездротовими мережами плата оснащена трьохдіапазонним контролером Intel WiFi AX211 (Wi-Fi 6E), забезпечуючим максимальну швидкість передачі даних до 2400 Мб/c та підтримуючим Bluetooth 5.3.

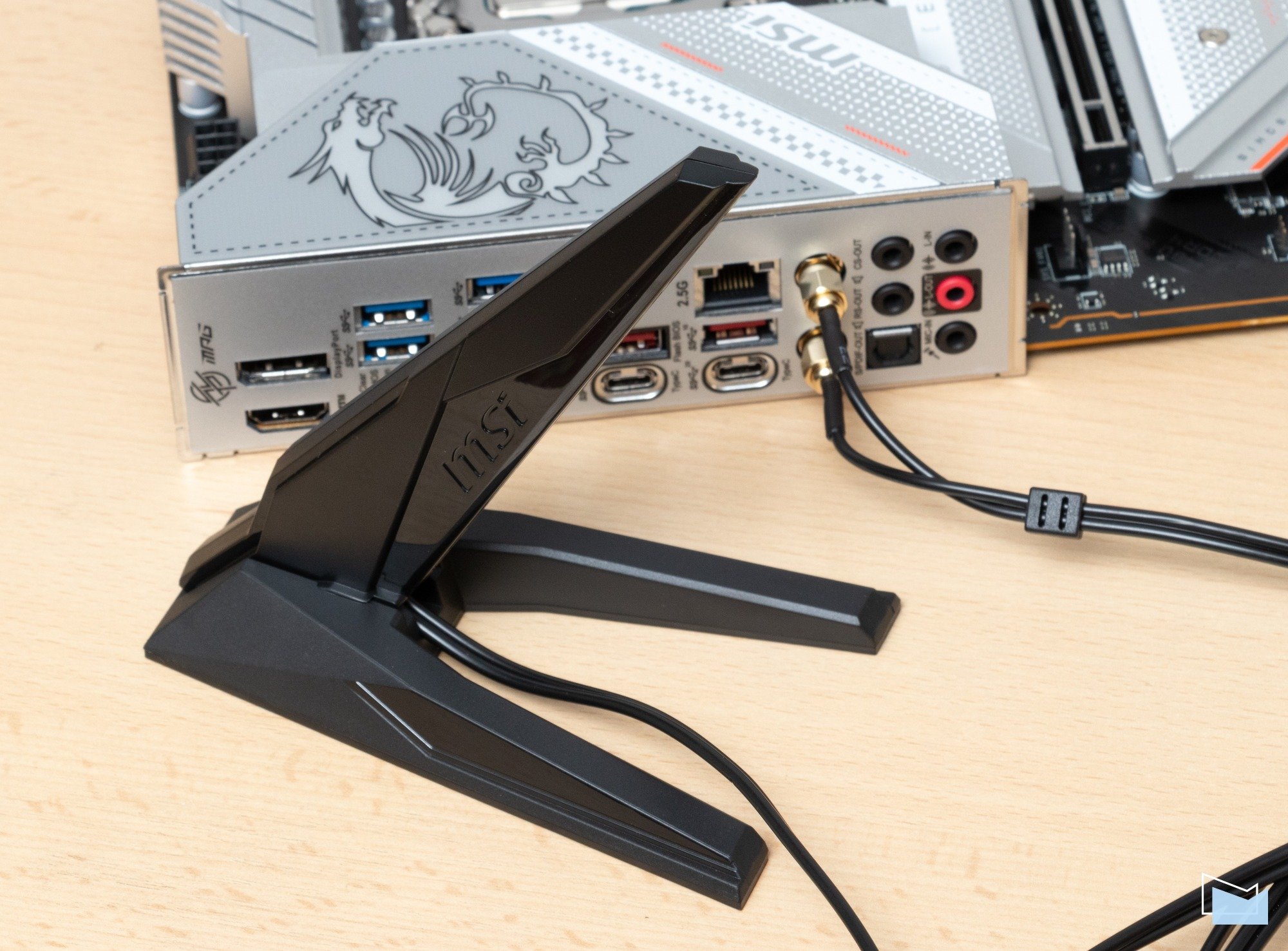

Модуль для роботи з бездротовими мережами закріплений в області інтерфейсної панелі. Для підсилення приймання/передачі сигналу передбачена досить габаритна зовнішня антена.

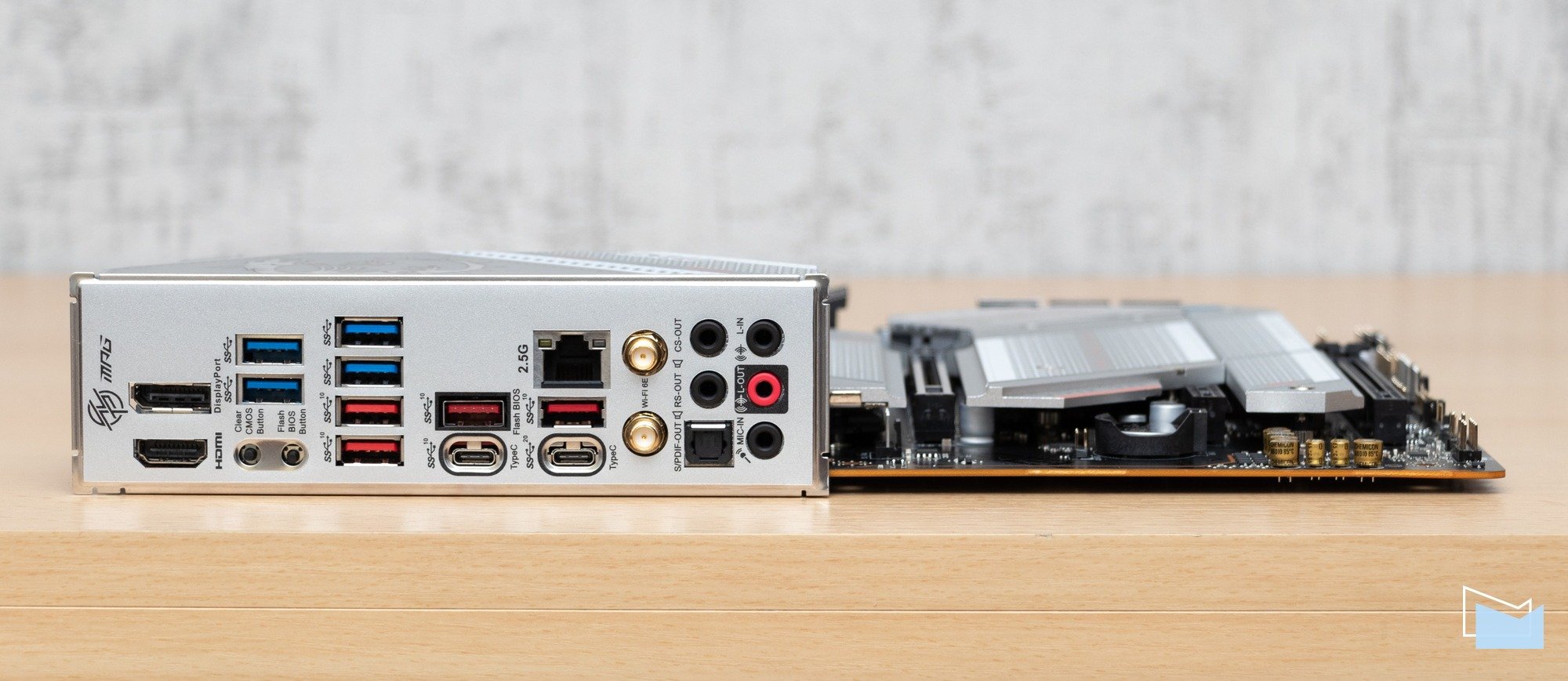

Інтерфейсна панель в цілому досить насичена. Перш за все відзначимо наявність вже початково закріпленої заглушки для встановлення у корпус. Перелік портів досить представницький. На панель виведено два відеовиходи – DisplayPort 1.4 та HDMI 2.1. Також поряд розміщені чотири USB 3.2 Gen1 (USB 3.0 – 5 Гб/c) і така ж кількість портів USB 3.2 Gen2 з пропускною здатністю 10 Гб/c. Крім того, присутні два USB Type-C, один з яких також пропонує 10 Гб/c, а інший реалізує USB 3.2 Gen 2×2 з вдвічі більшою пропускною здатністю – 20 Гб/c. Як бачимо, збільшення потенційно можливих чипсетних каналів з такою швидкістю важко втілити у перевагу на практиці. Моделі на Intel Z790, як у випадку з пристроями на Intel Z690 в кращому випадку пропонують один-два порти USB 3.2 Gen 2×2. До речі практична користь від швидкісних USB дійсно є – асортимент зовнішніх накопичувачів, для яких не зайвий канал у 20 Гб/c, поступово збільшується.

На інтерфейсну панель плати також виведені розетка Ethernet, роз’єми для підключення антени бездротового модуля, п’ять аудіоконекторів та оптичний вихід S/PDIF. Дві додаткові кнопки дозволяють швидко очистити CMOS-пам’ять та активувати прошивку BIOS із зовнішнього USB-накопичувача.

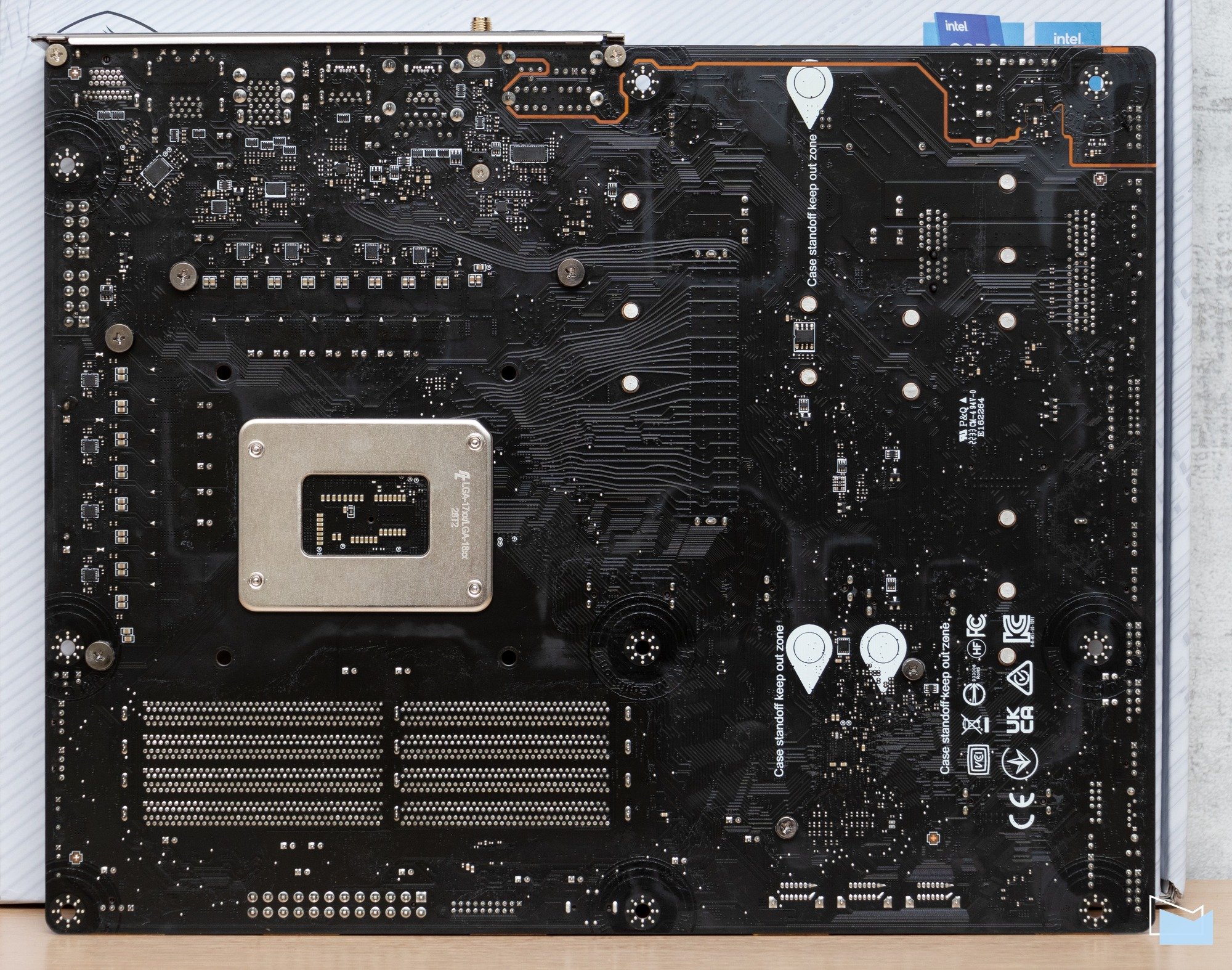

На зворотній стороні PCB можна розгледіти ізолюючу доріжку аудіопідсистеми, а також впевнитись у тому, що радіатори на силових елементах та чипсеті кріпляться за допомогою гвинтів.

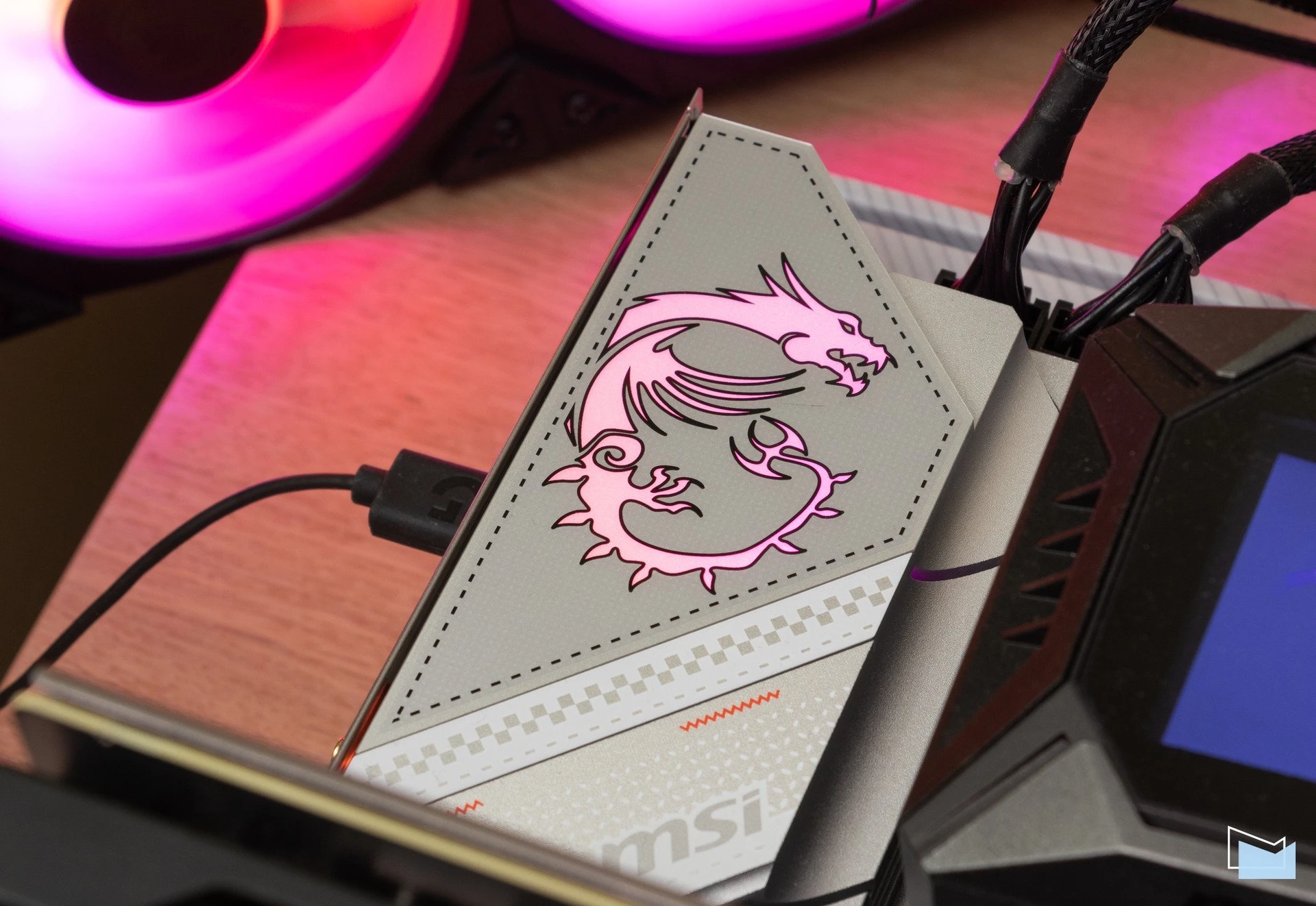

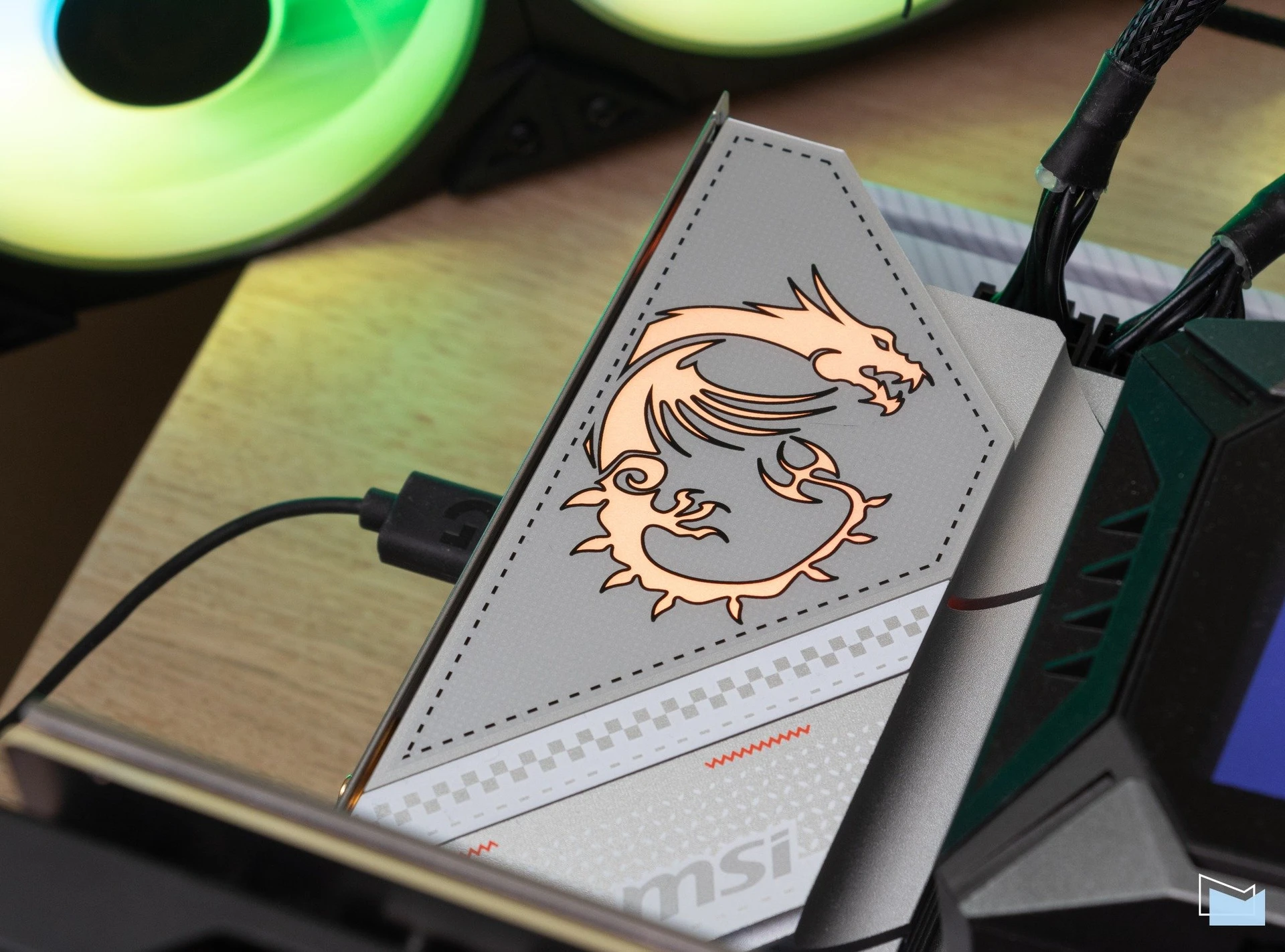

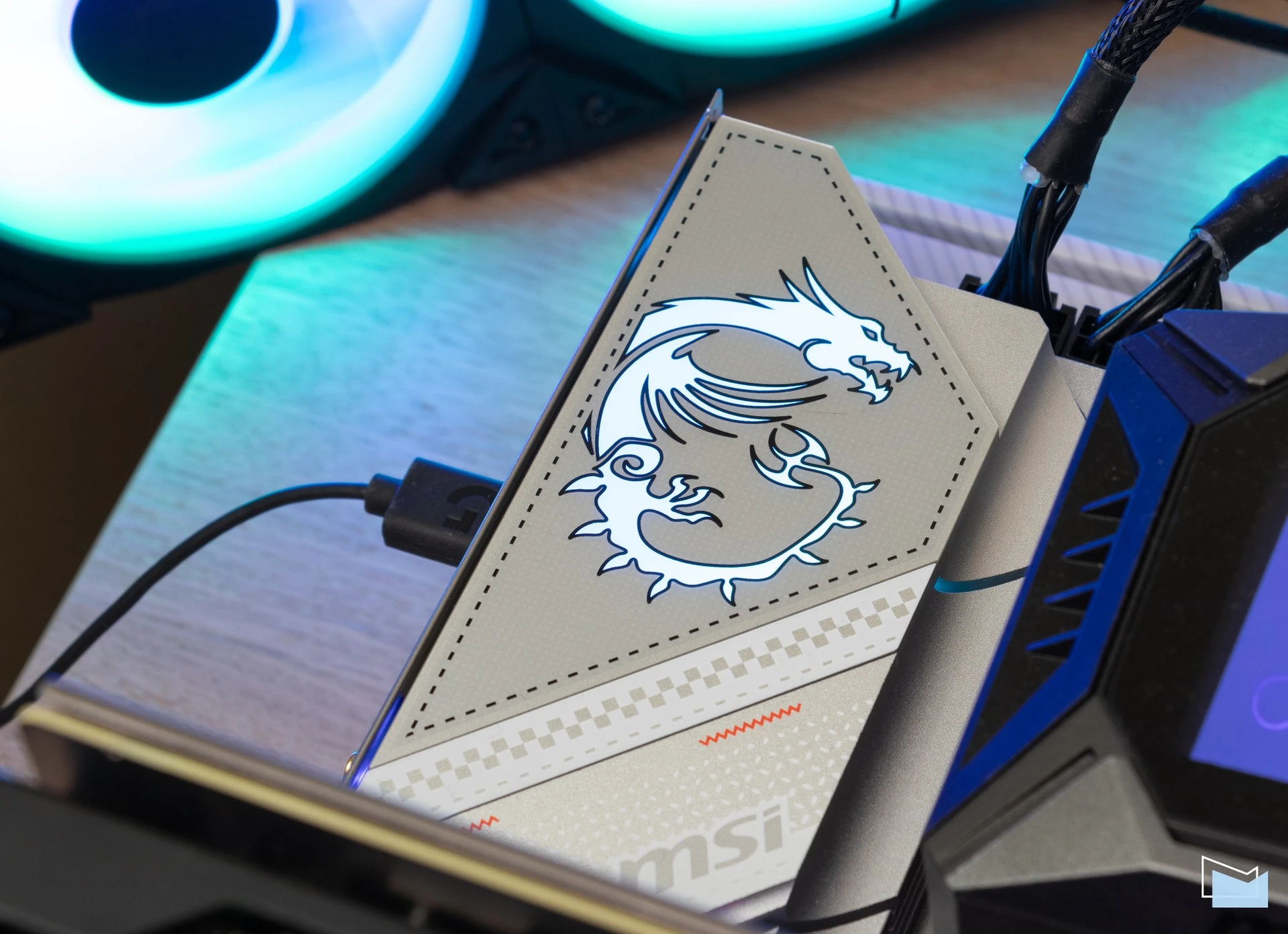

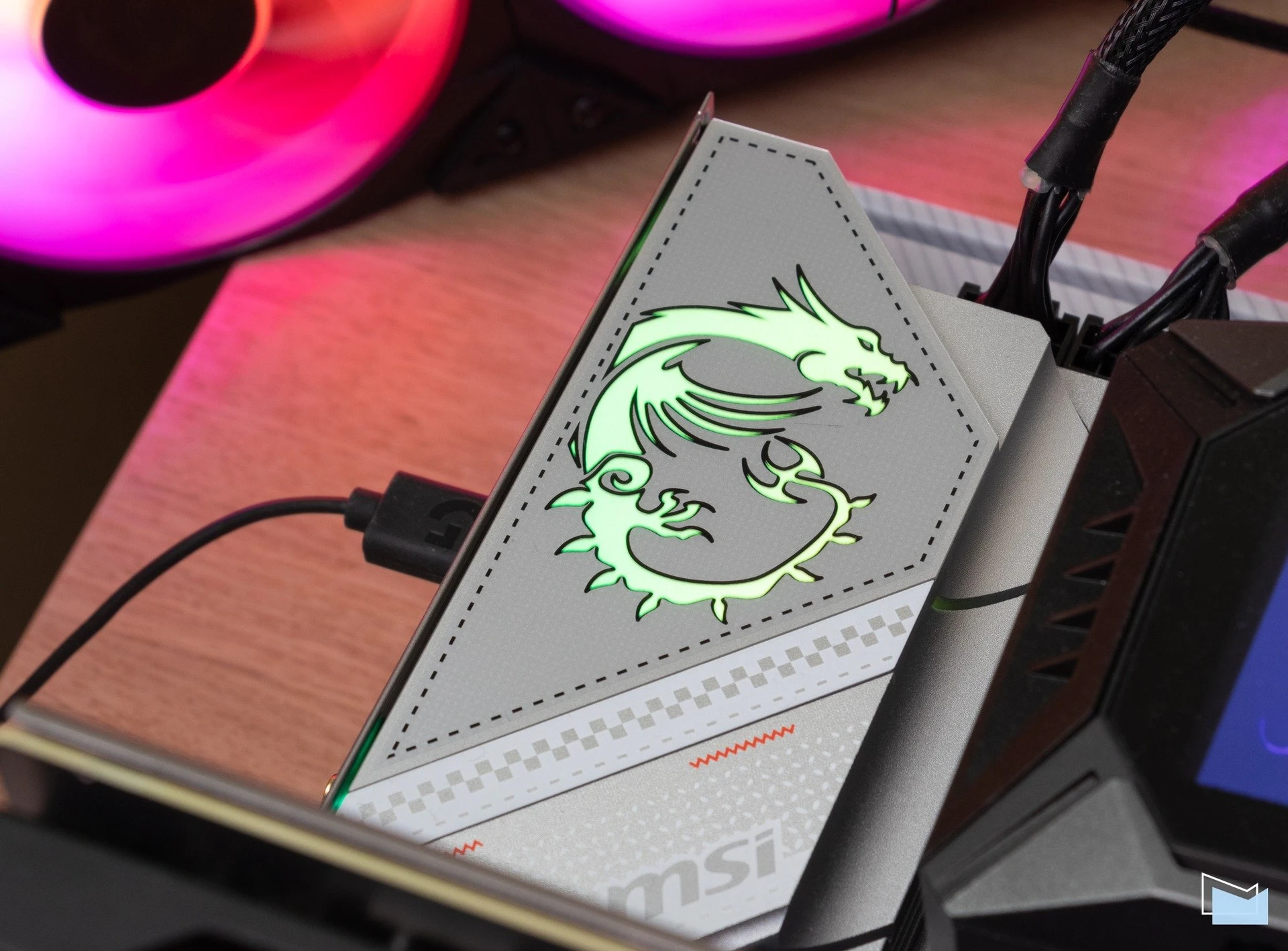

Що стосується зовнішнього прикрашання MSI MPG Z790 EDGE WIFI DDR4, то тут розробники обмежились елегантним RGB-підсвічуванням логотипа з драконом на кожусі інтерфейсної панелі. Яскраве різнобарв’я при базовому оформленні материнських плат використовується все рідше, і це хороший тренд. Втім, якщо треба, то “все буде”. Для випадків, коли виникає бажання рясно залити світлом інтер’єр системного блока, на платі передбачено один конектор для RGB-ленти з елементів 5050, а також три роз’єми для підключення адресуємих гірлянд ARGB другого покоління.

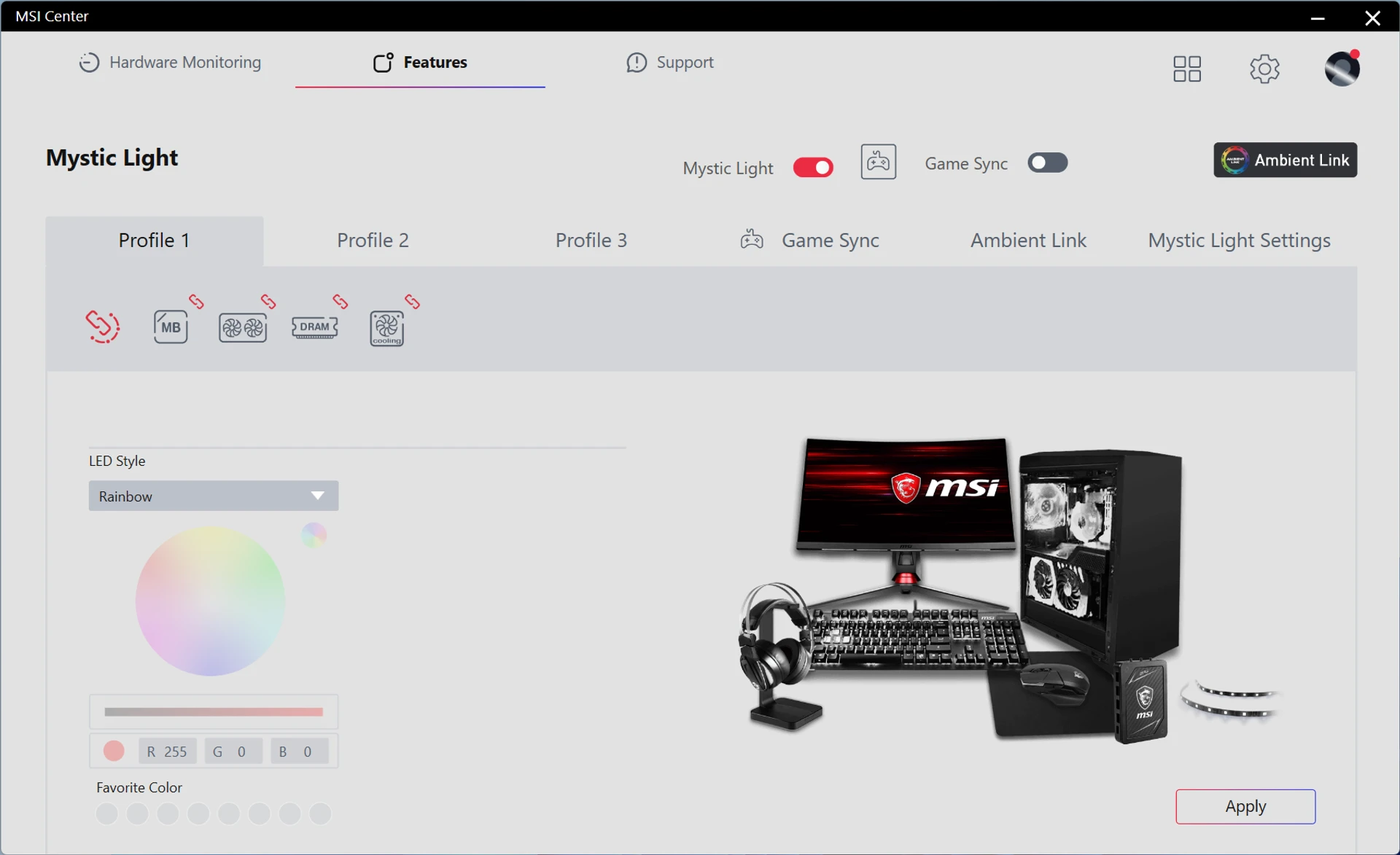

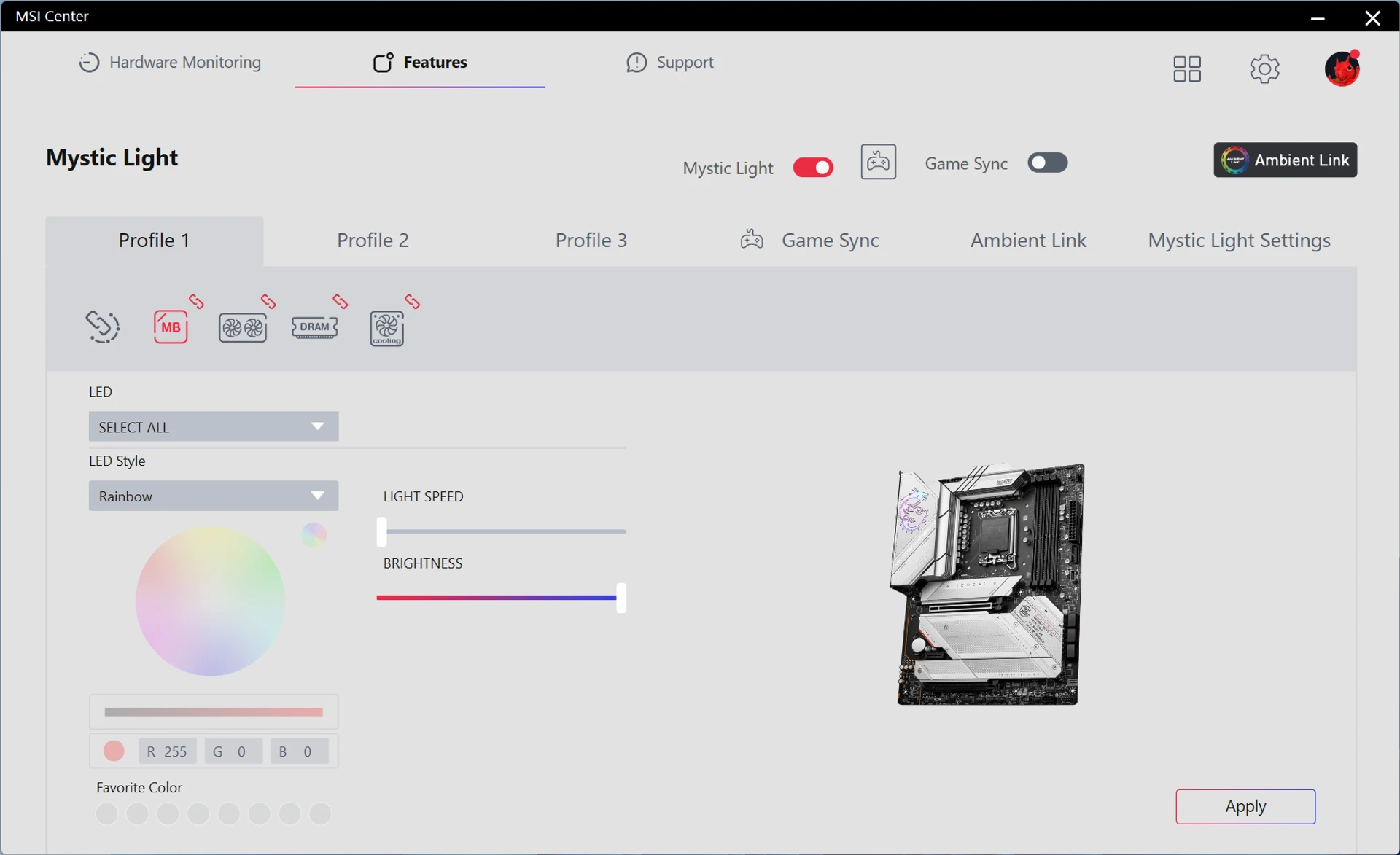

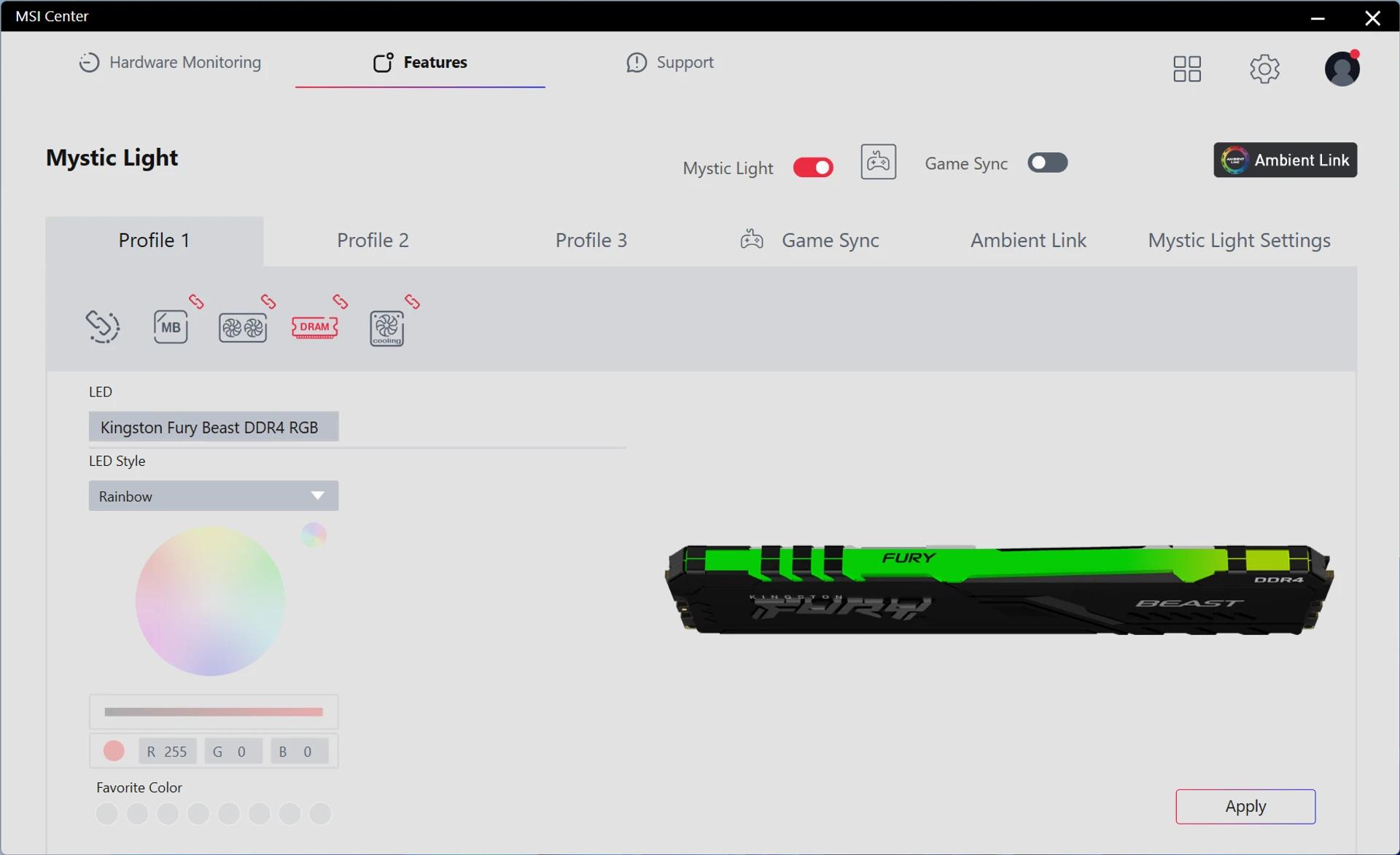

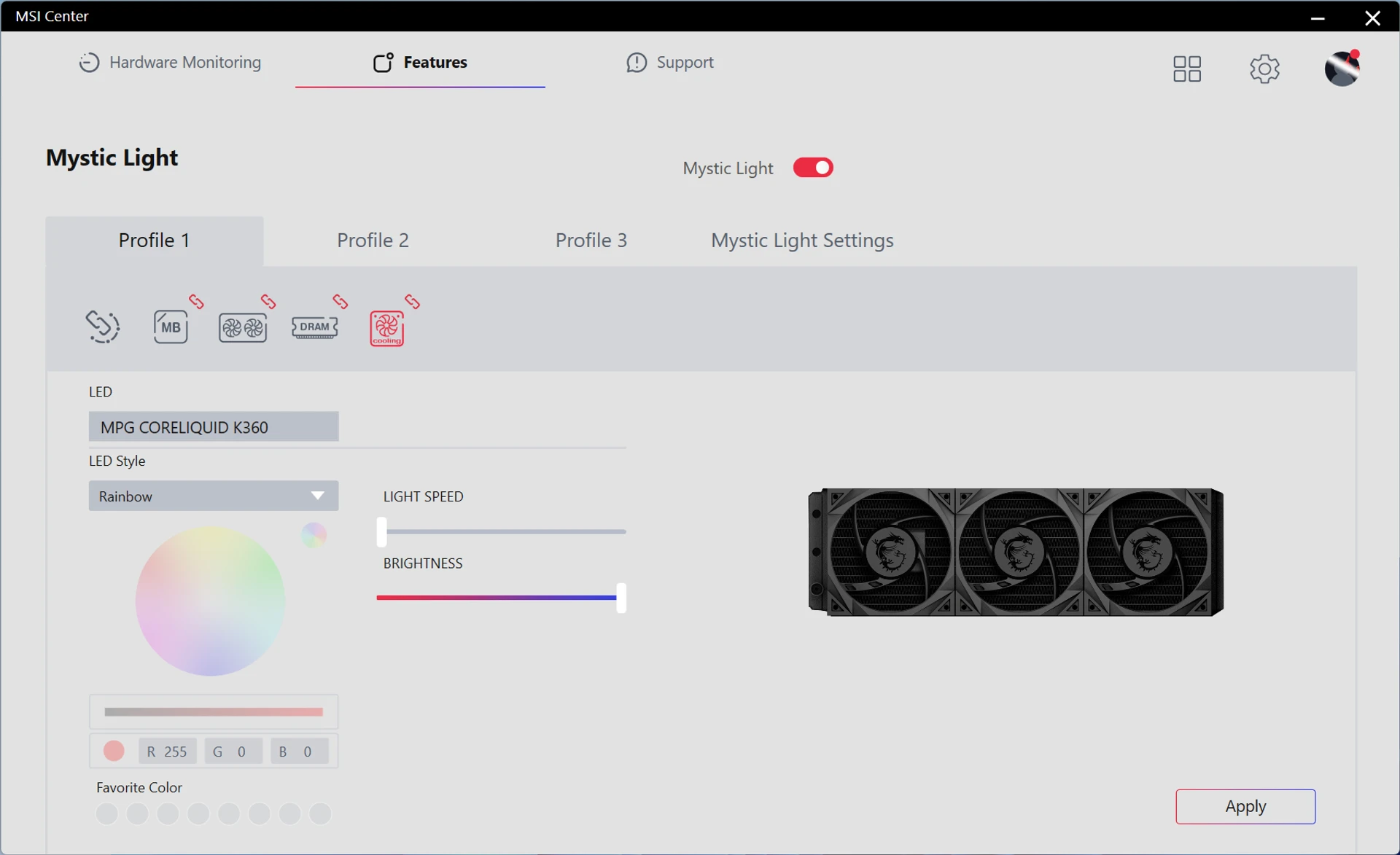

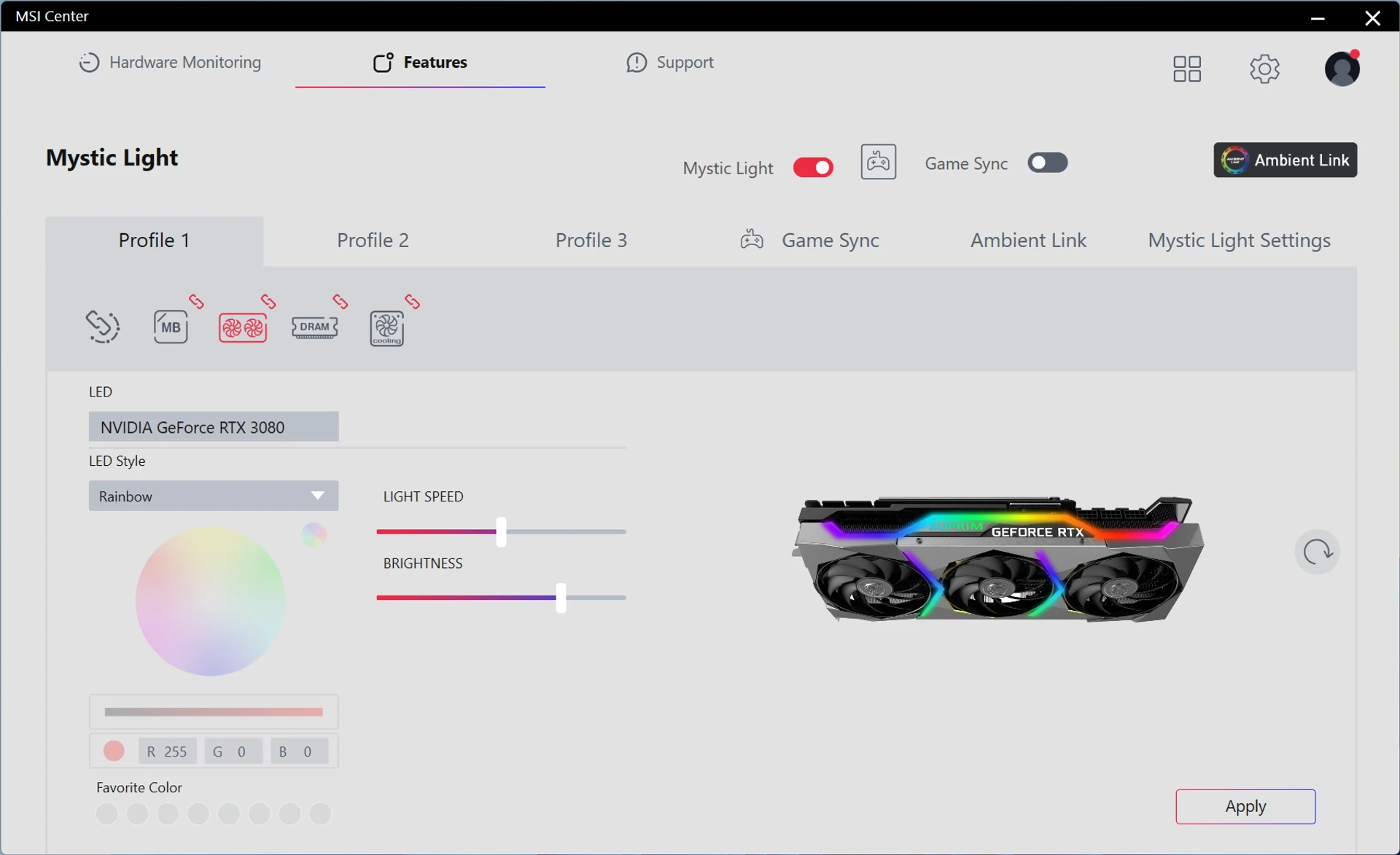

Звичайно передбачена можливість синхронізації підсвітки за допомогою фірмового протоколу MSI Mystic Light, а необхідні налаштування можна зробити у застосунку MSI Center.

Налаштування UEFI та ПЗ

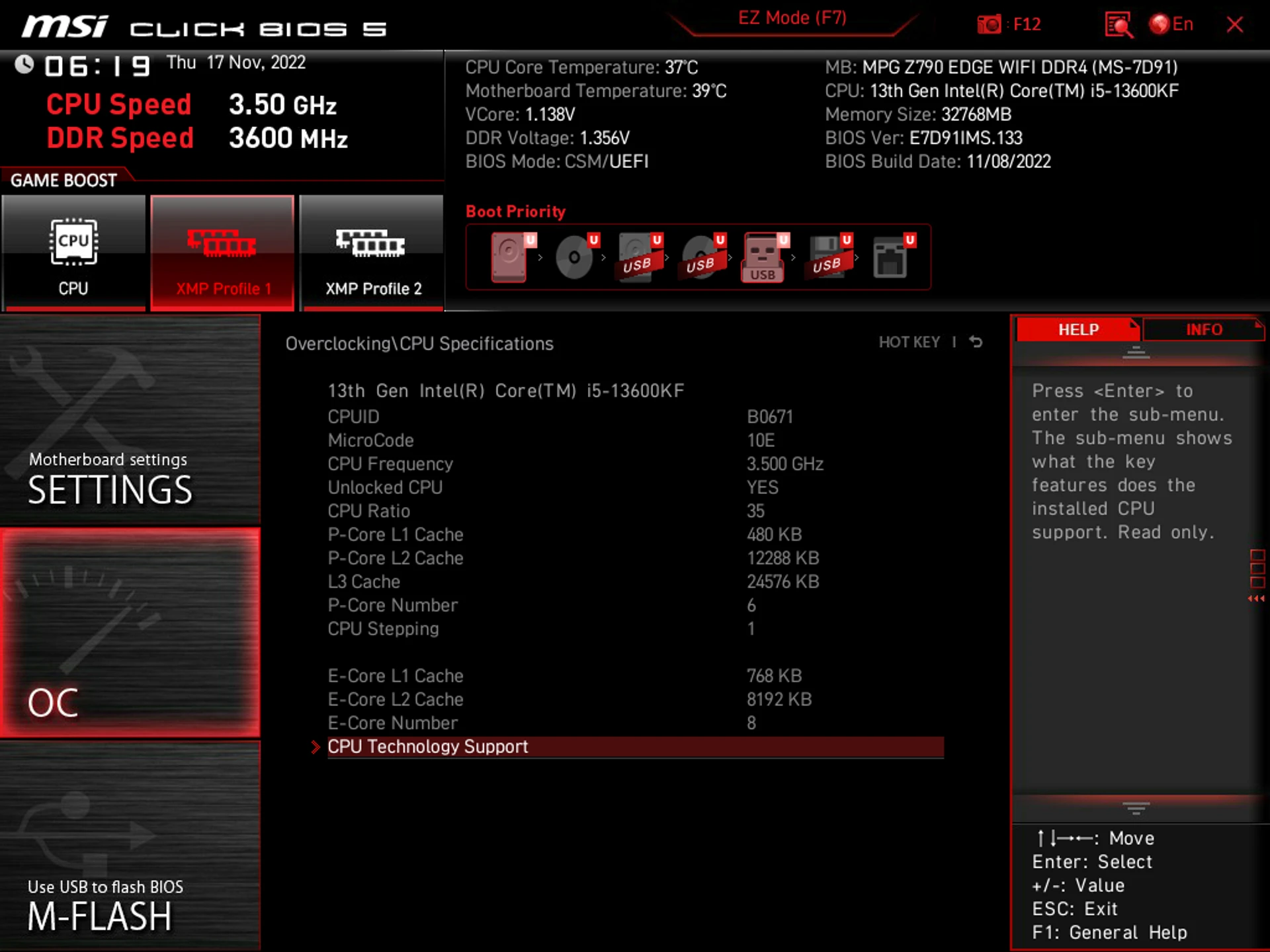

Для MSI MPG Z790 EDGE WIFI DDR4 використовується оболонка Click BIOS 5 зі звичним інтерфейсом.

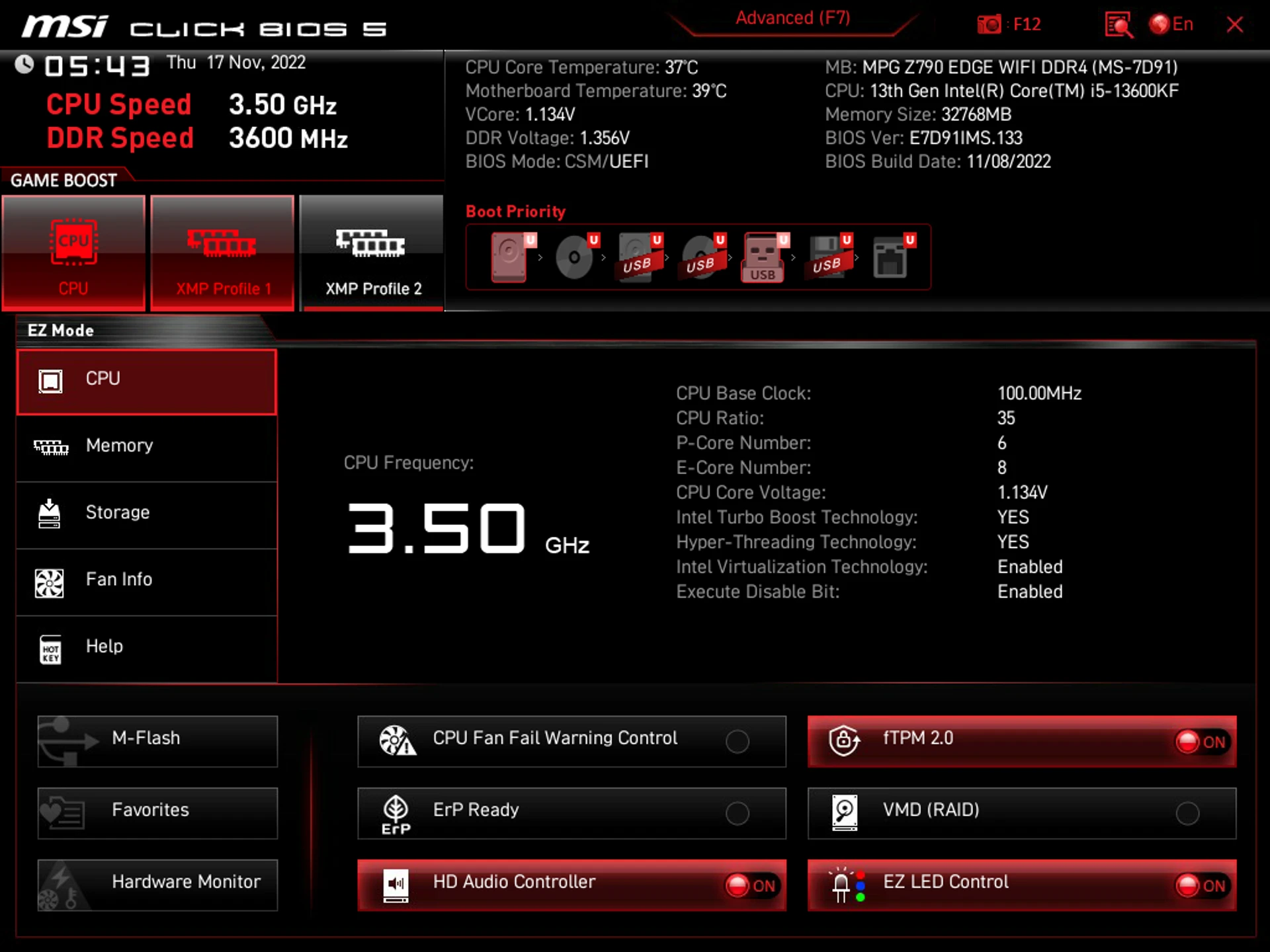

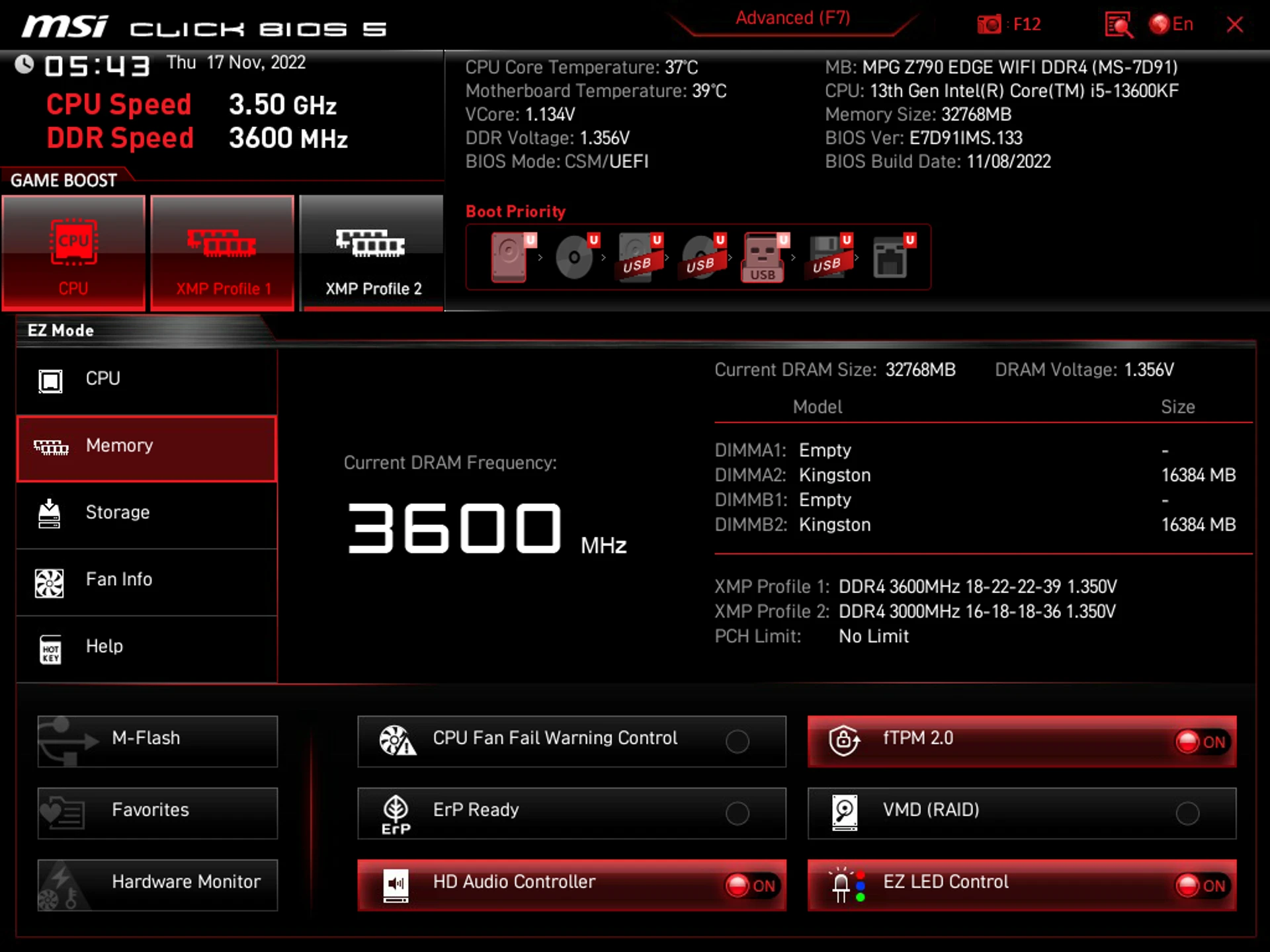

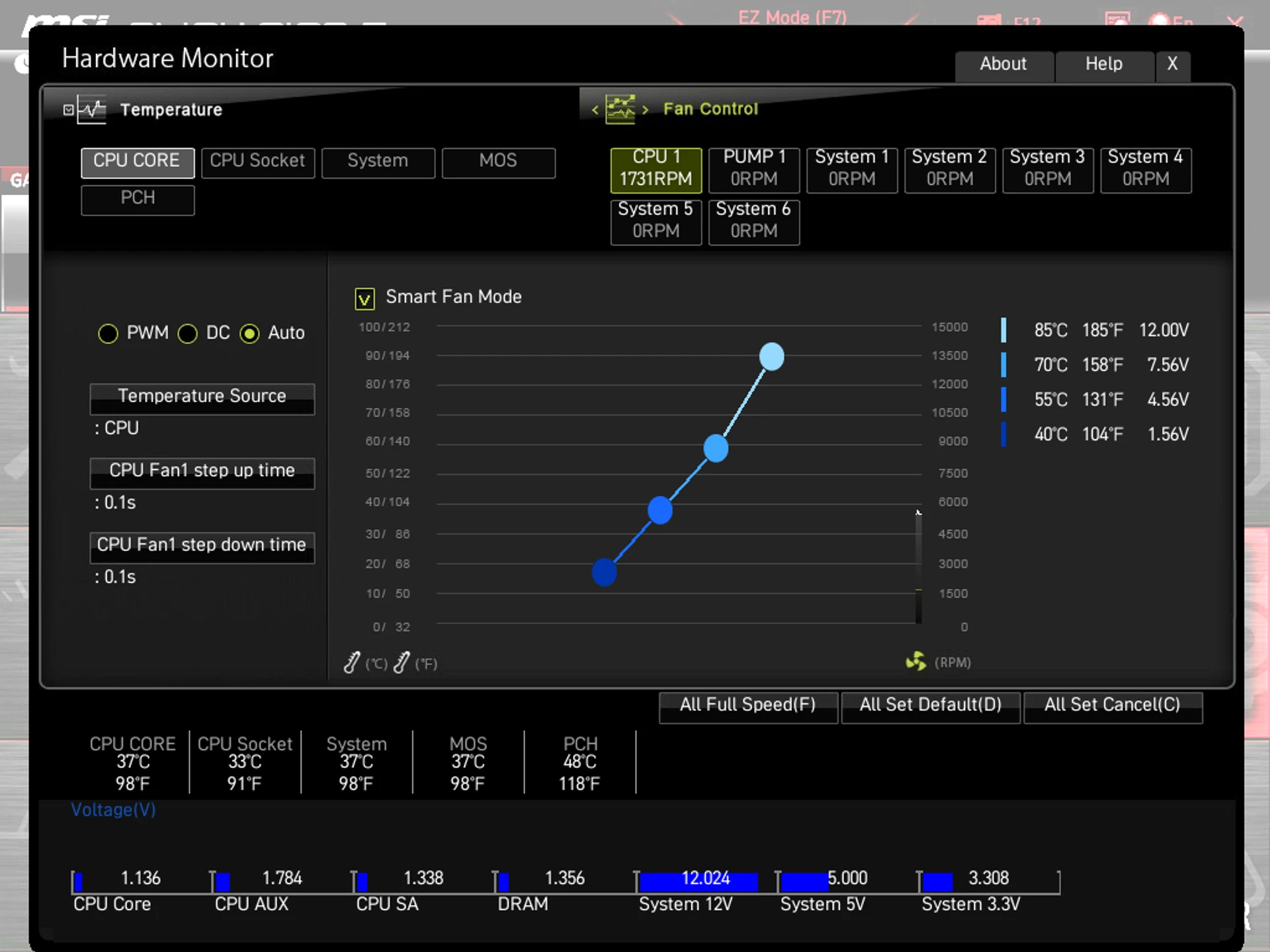

Режим EZ Mode дозволяє налаштувати базові параметри, обрати XMP-профіль для пам’яті, накопичувач для завантаження та налагодити алгоритм роботи системи охолодження.

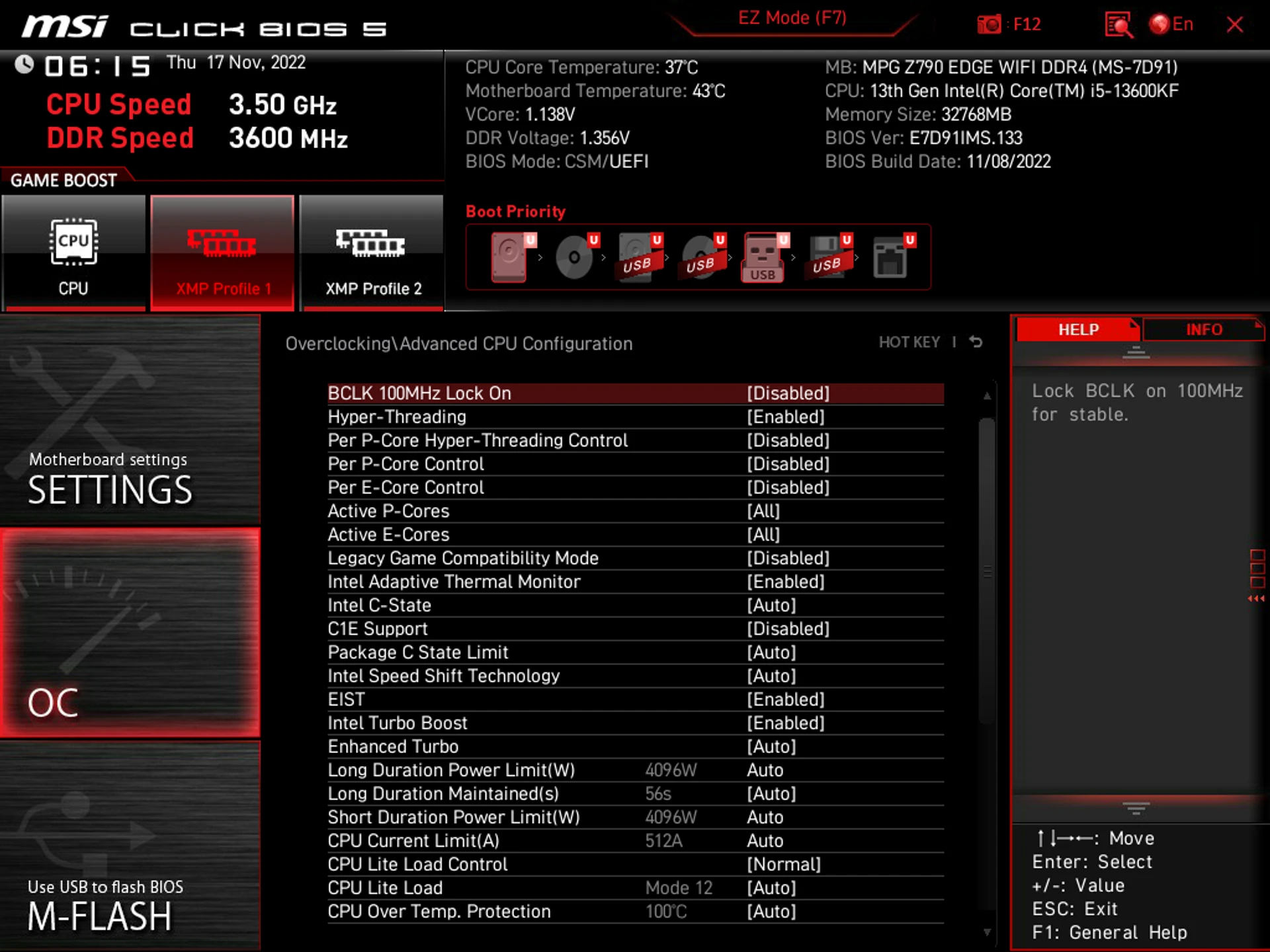

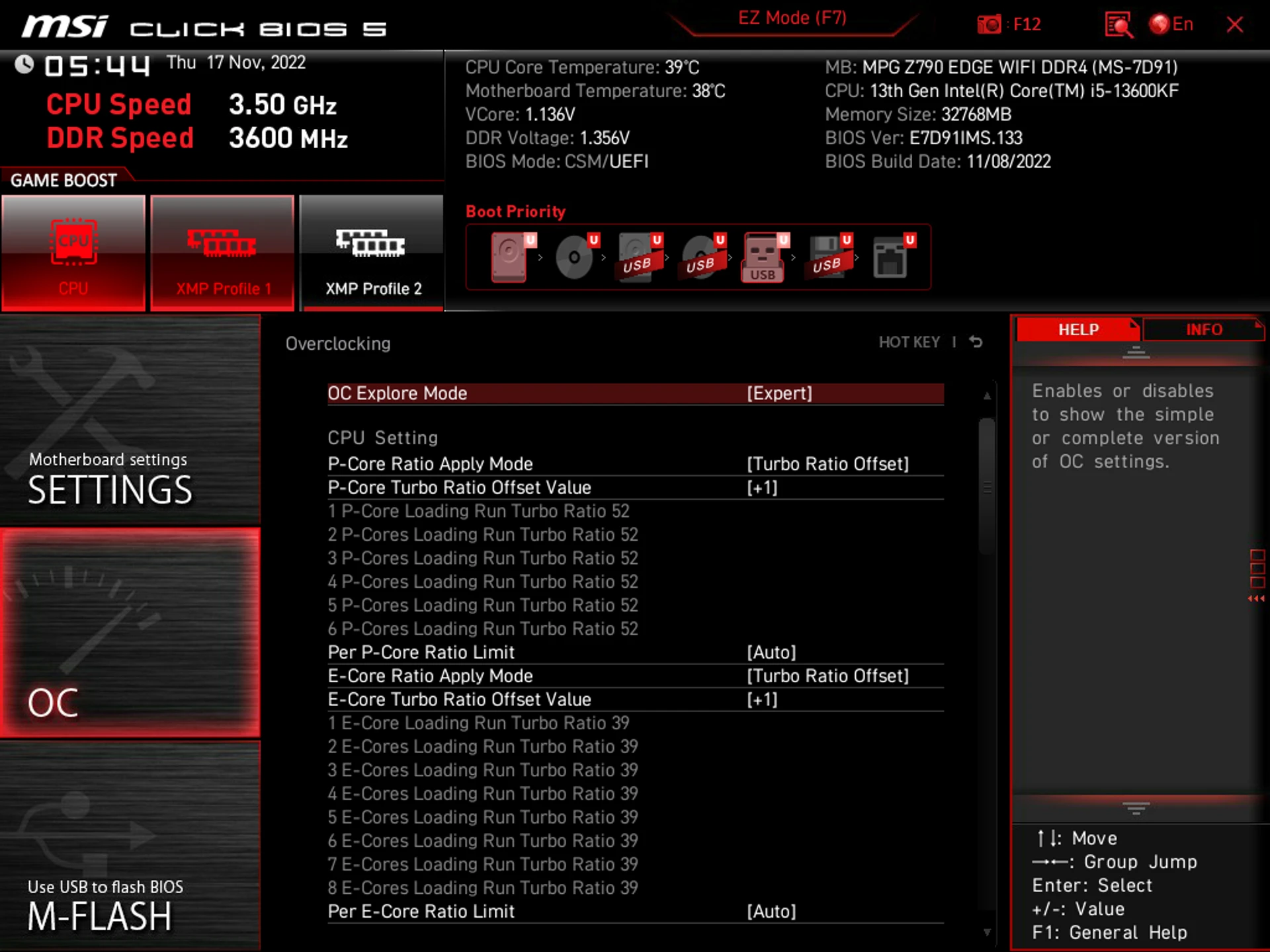

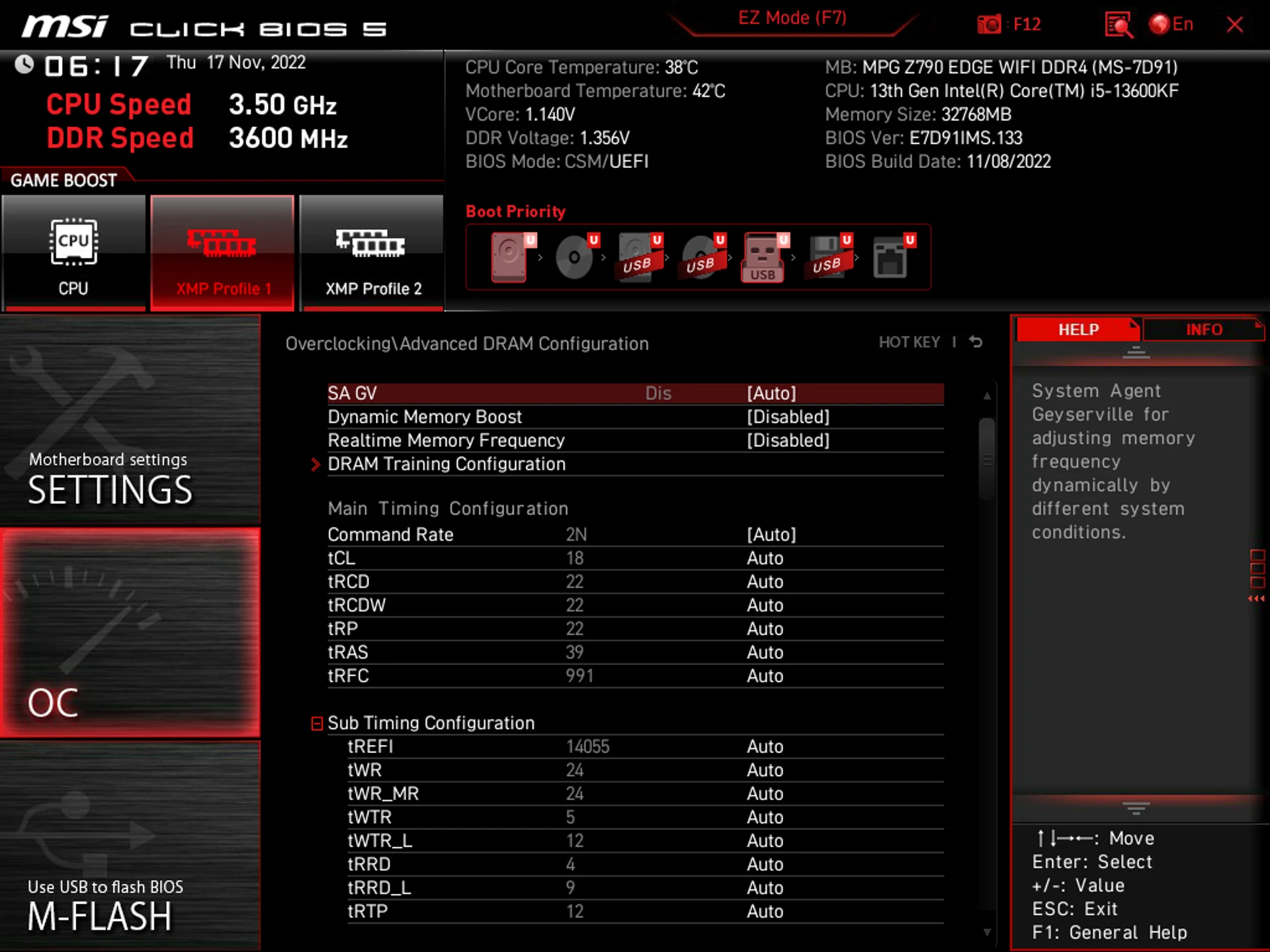

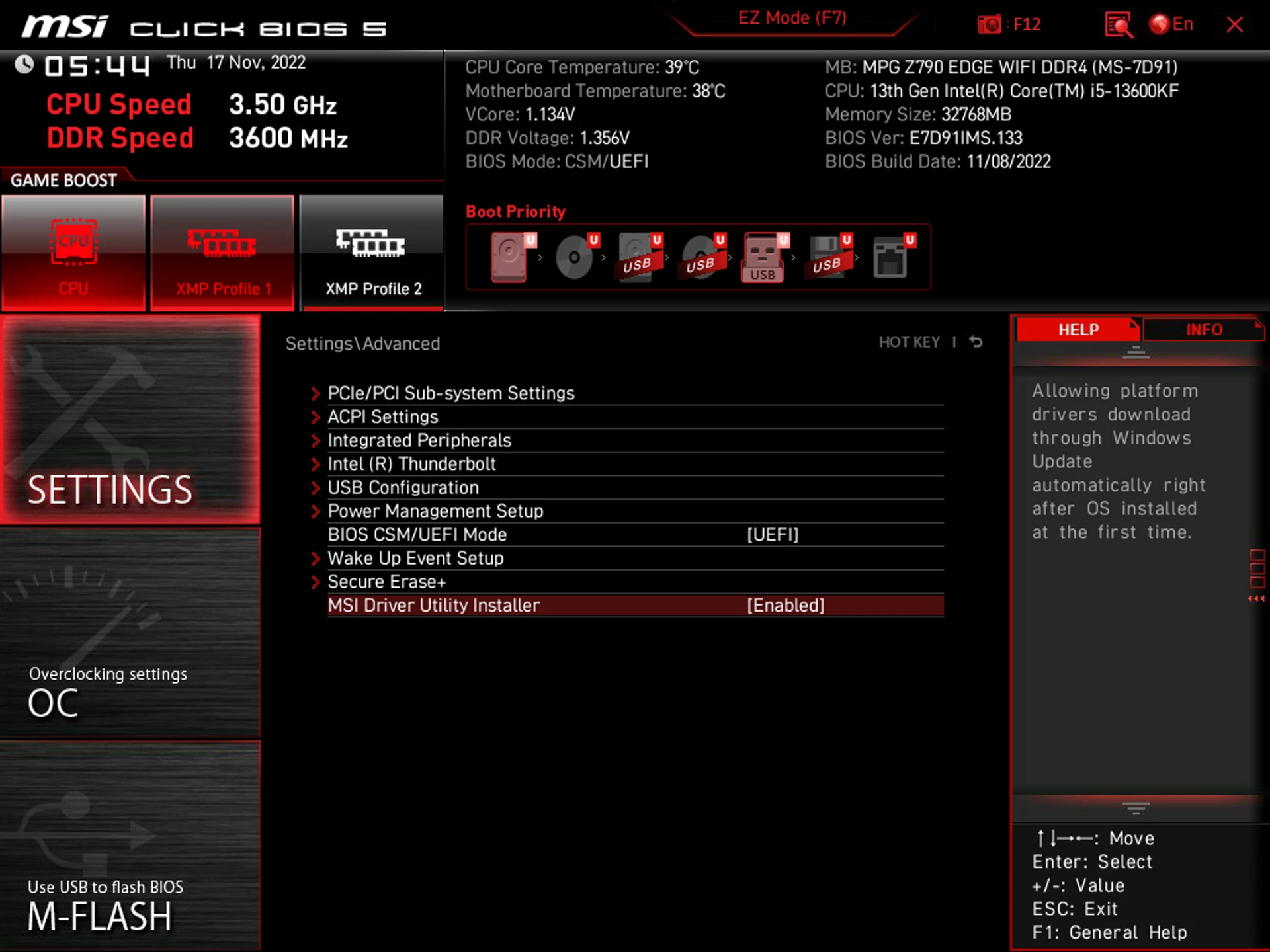

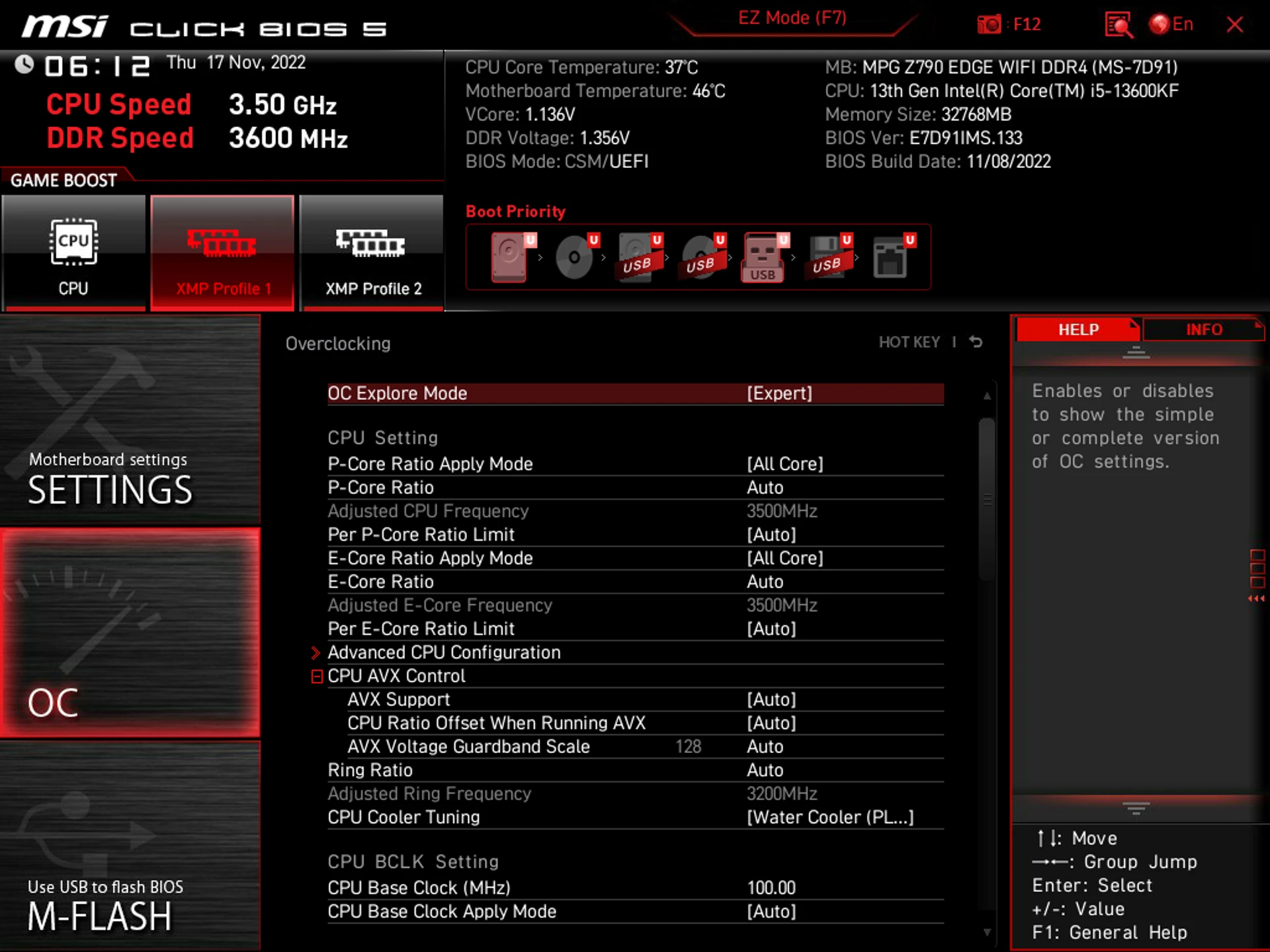

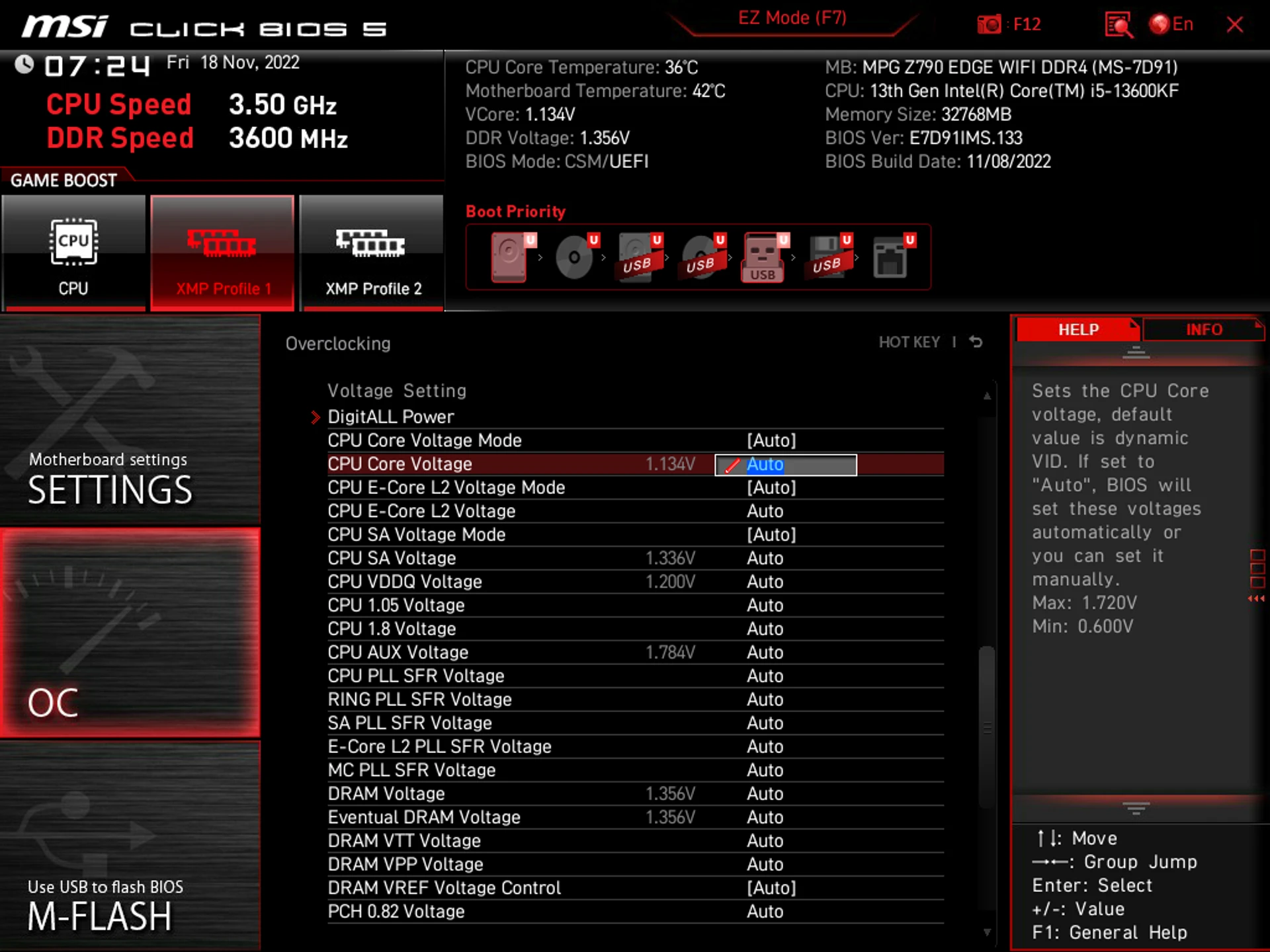

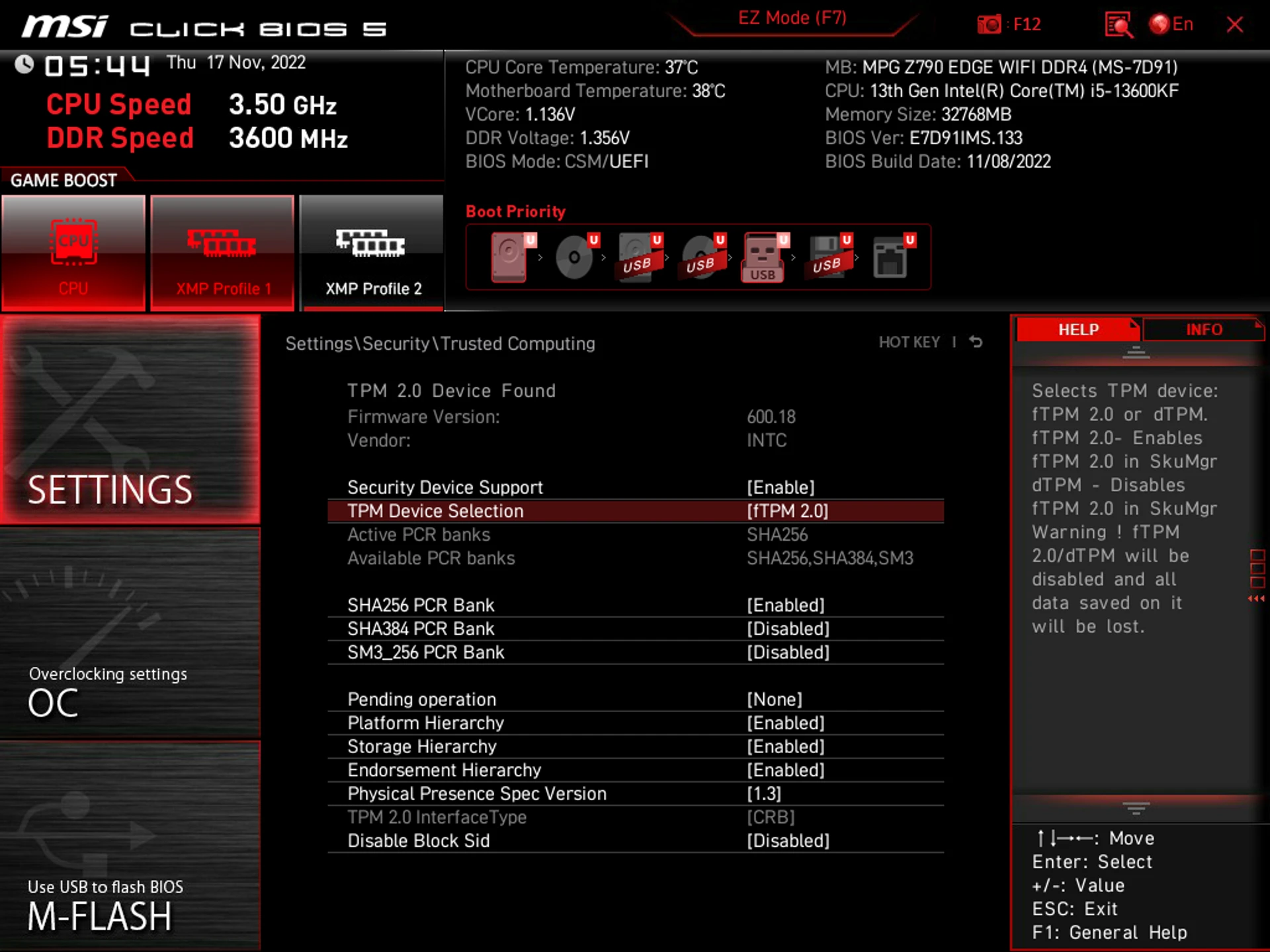

Для тоньших налаштувань слід перейти в режим Advanced. Тут доступний широкий перелік параметрів, що задовольнить навіть вибагливих ентузіастів. Із ключових опцій відмітимо можливість змінювати напругу живлення обчислювальних ядер процесора в діапазоні 0,6–1,72 В що відкриває можливості не тільки для експериментів з розгоном, з яким у цілому процесор сам добре справляється, а й дозволяє проводити цікавіший з практичної точки зору даунвольтинг для зменшення енергоспоживання.

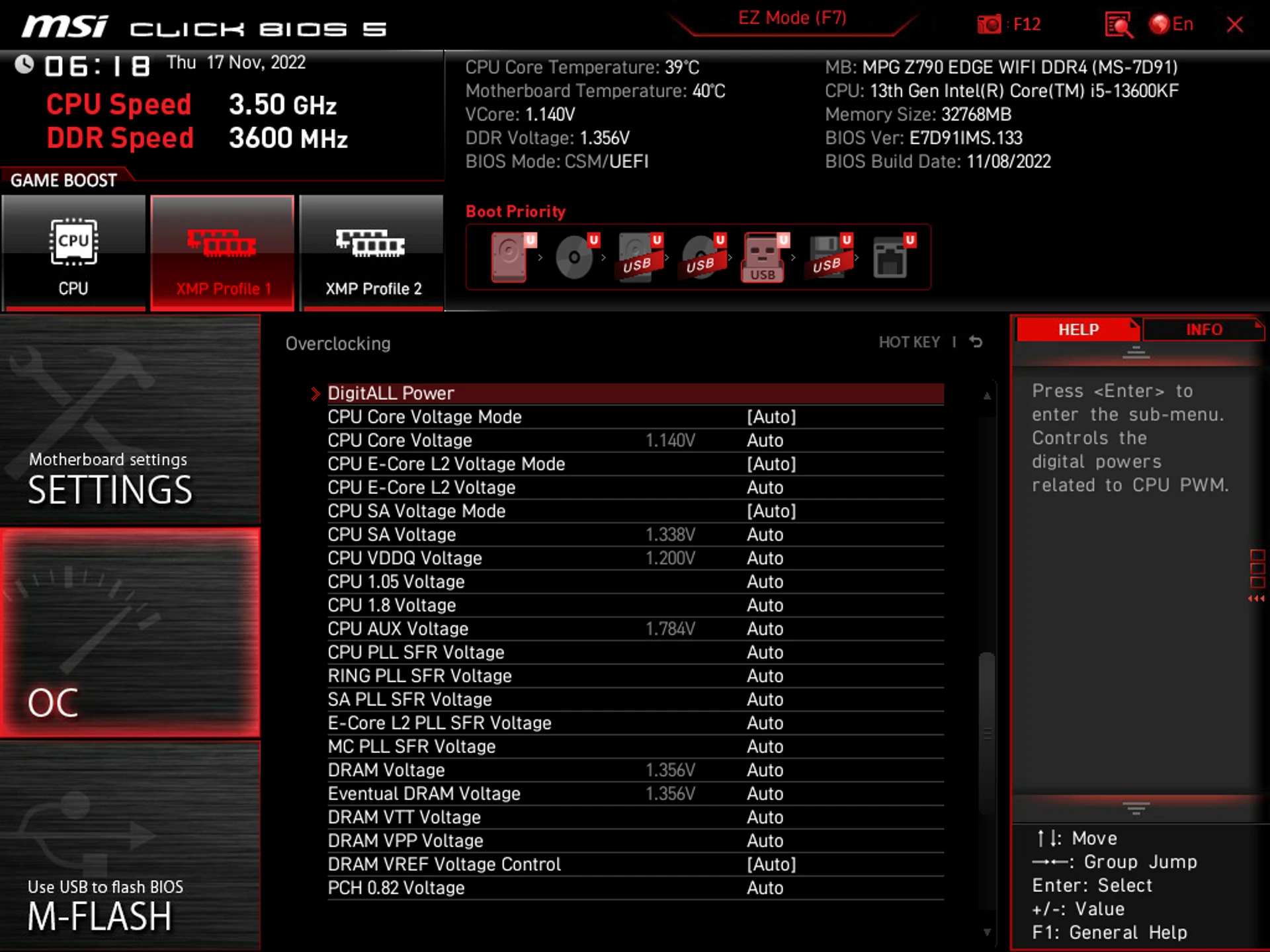

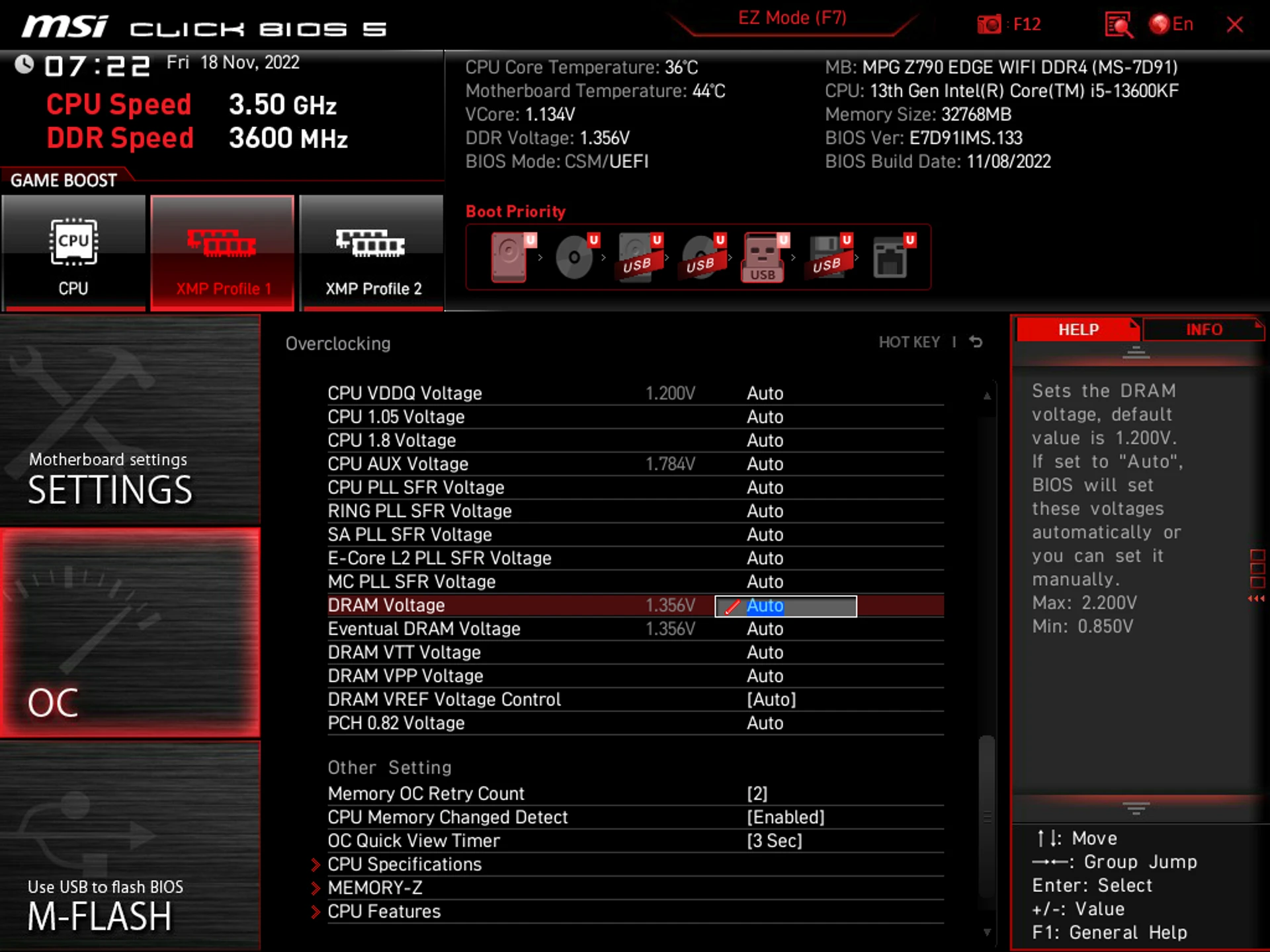

Напруга живлення модулей оперативної пам’яті регулюється в межах 0,85–2,2 В.

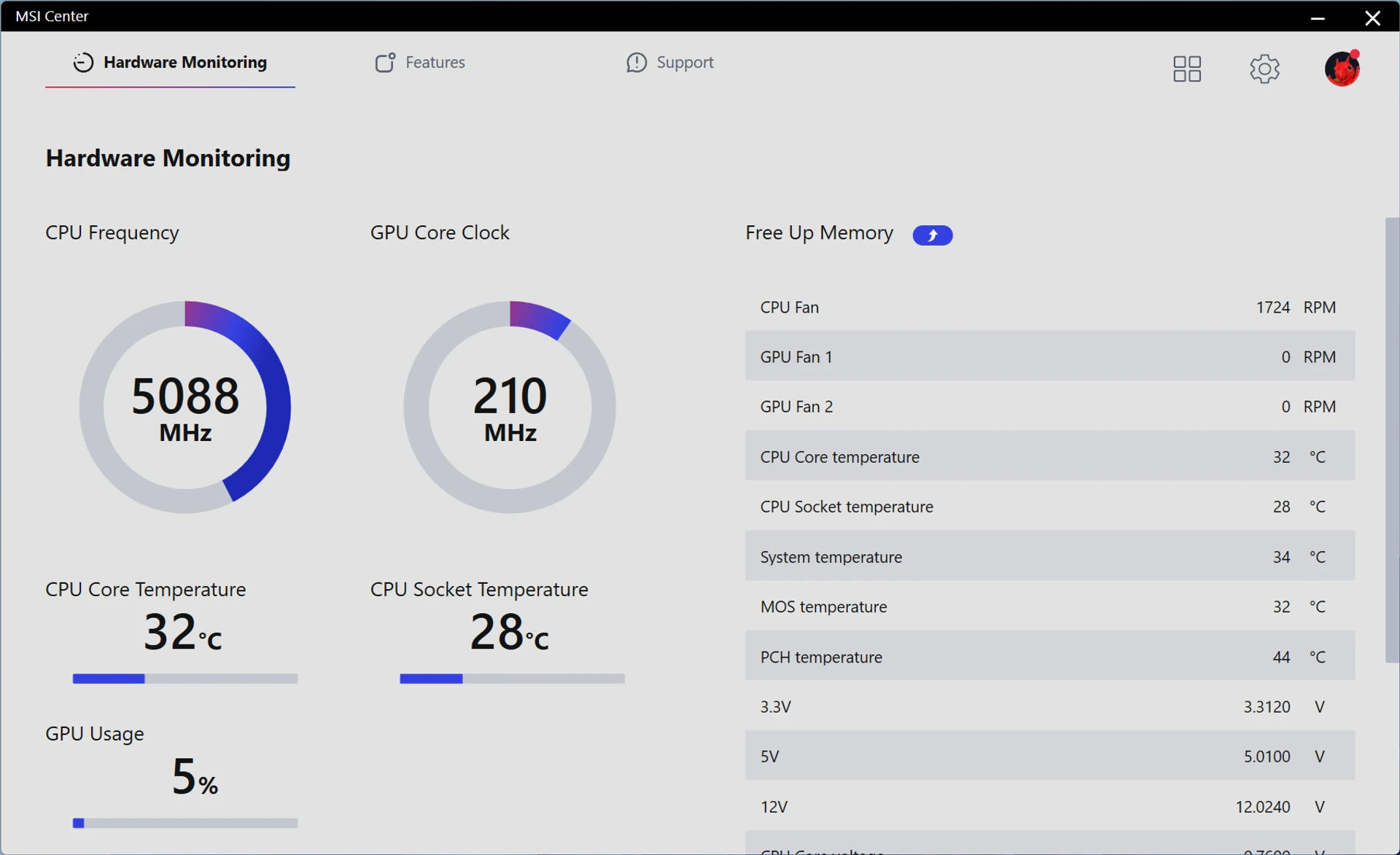

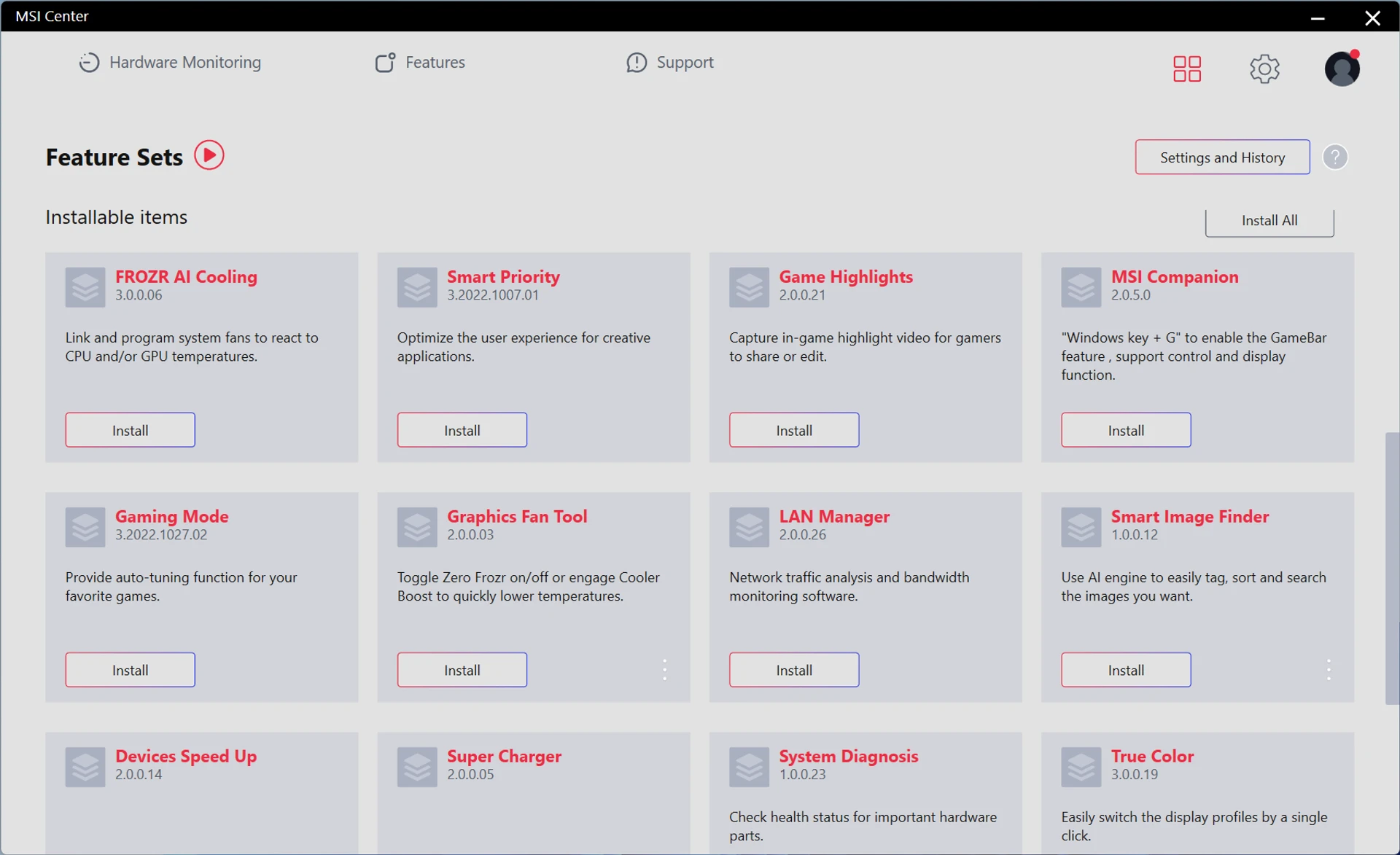

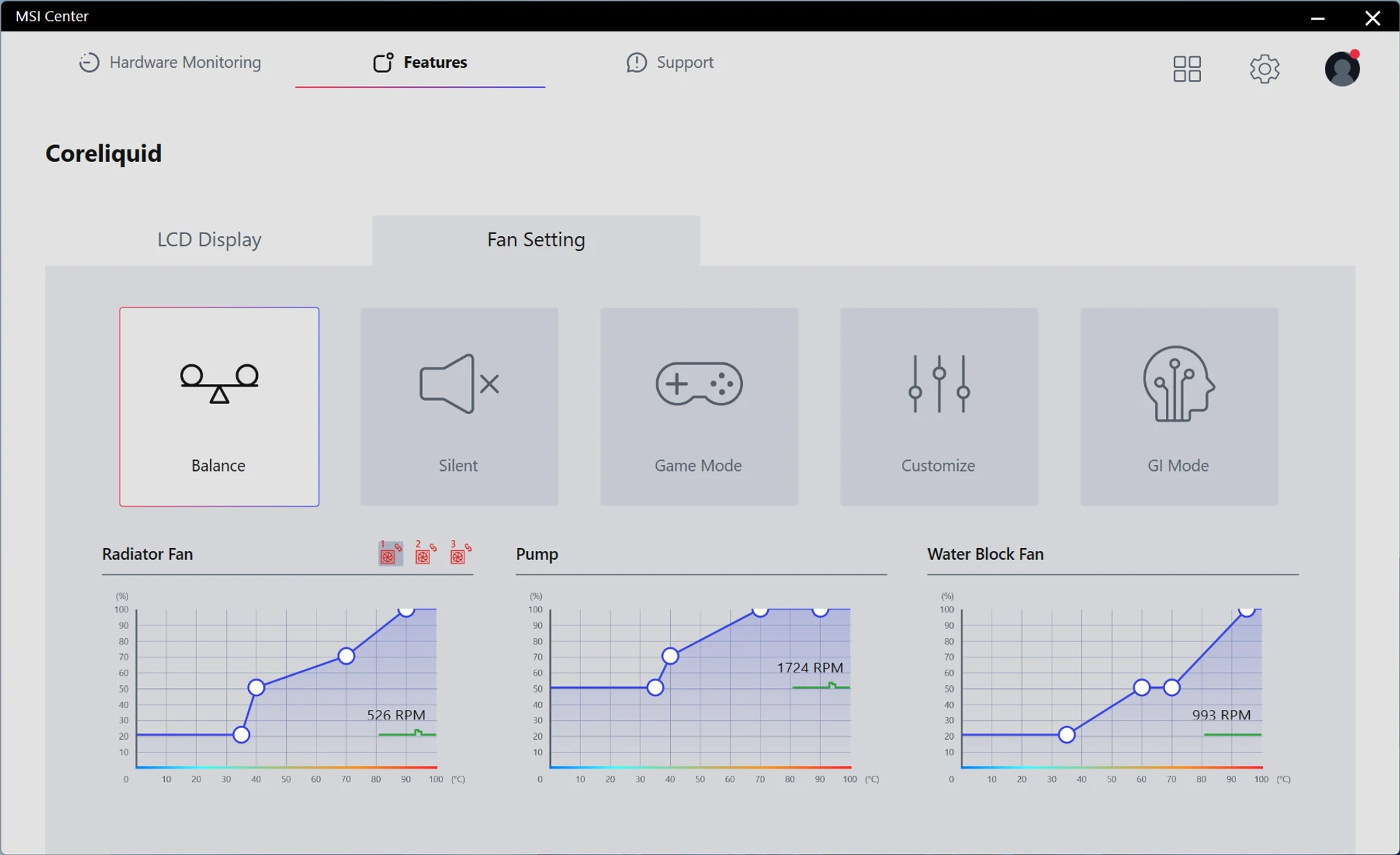

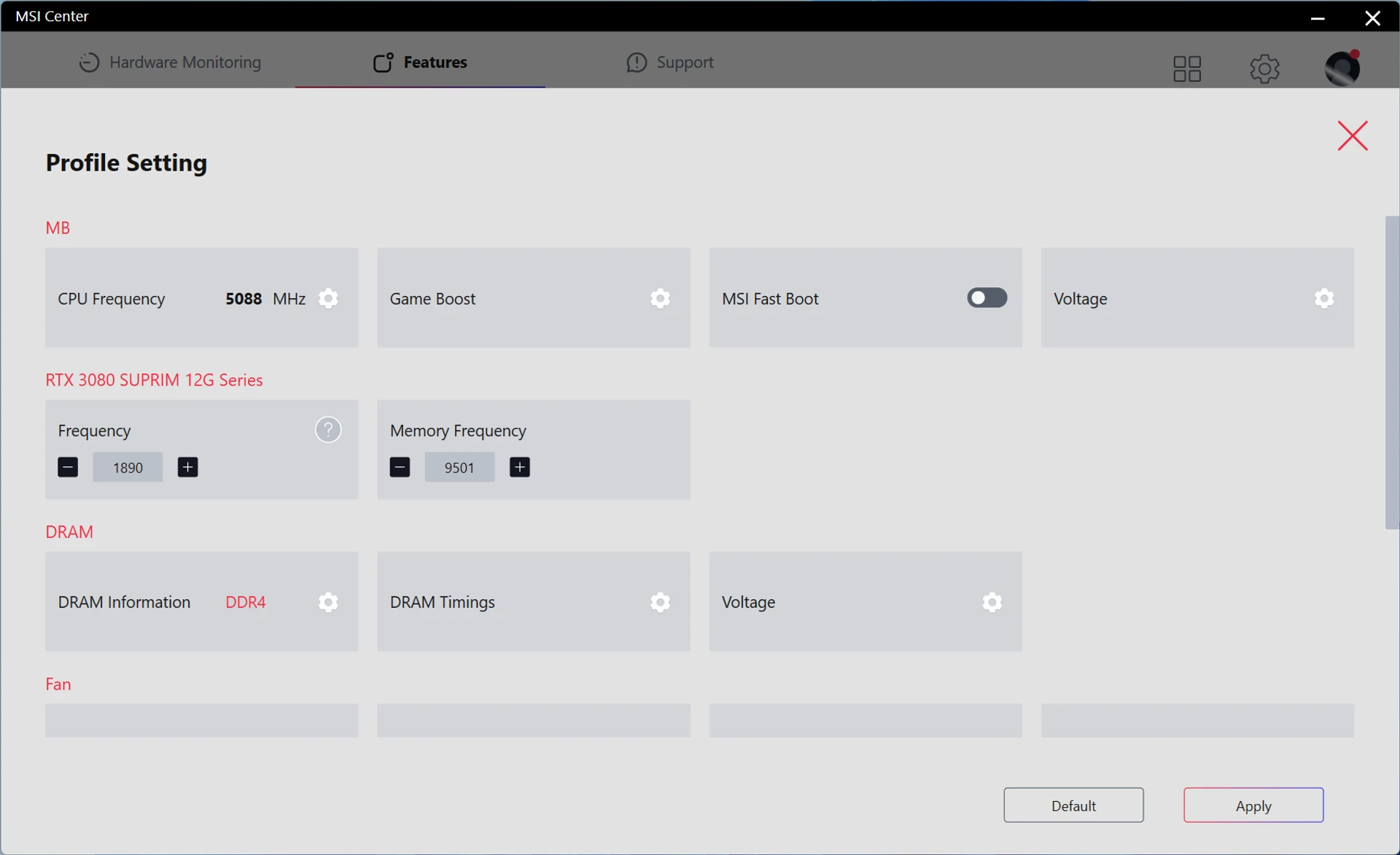

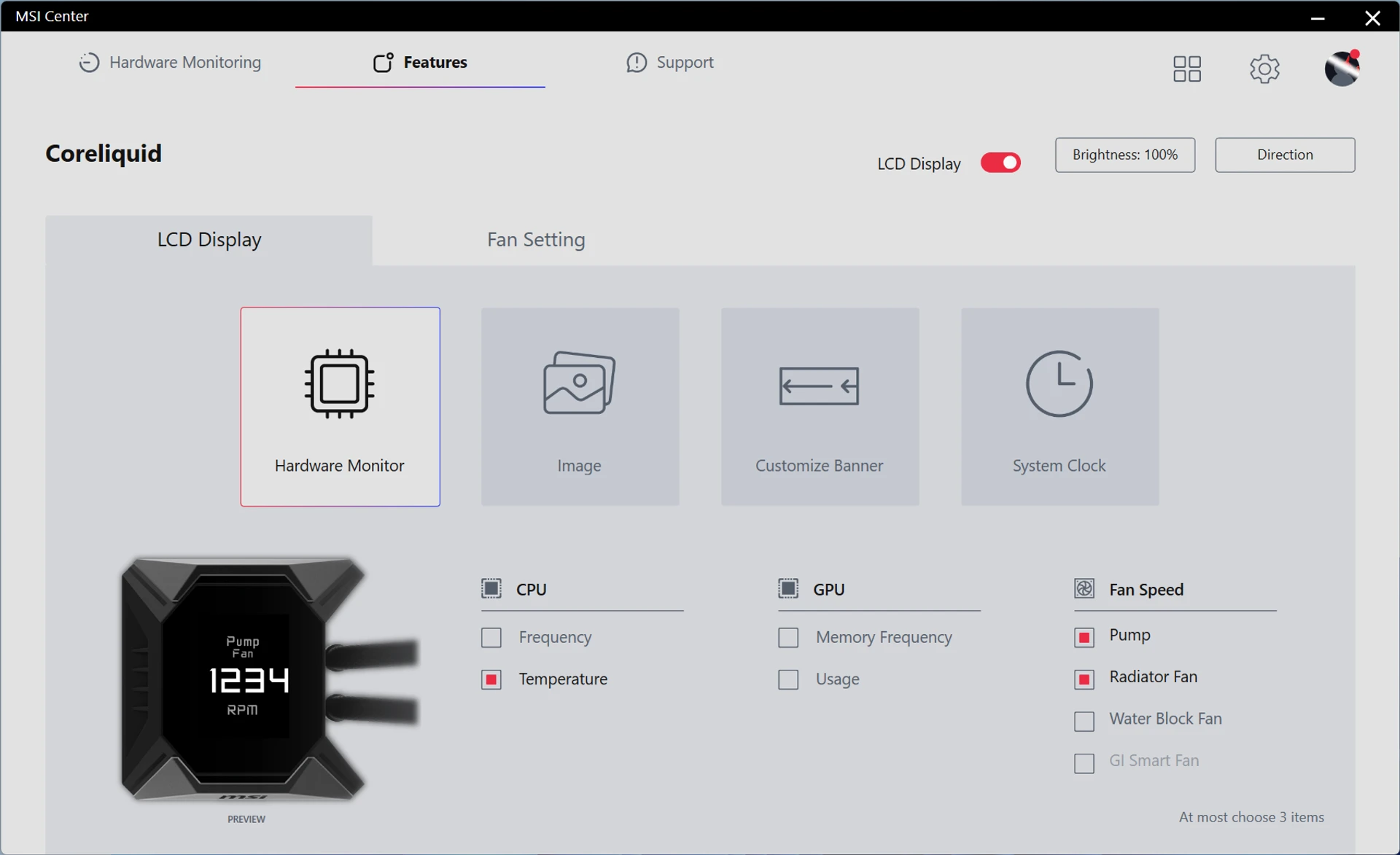

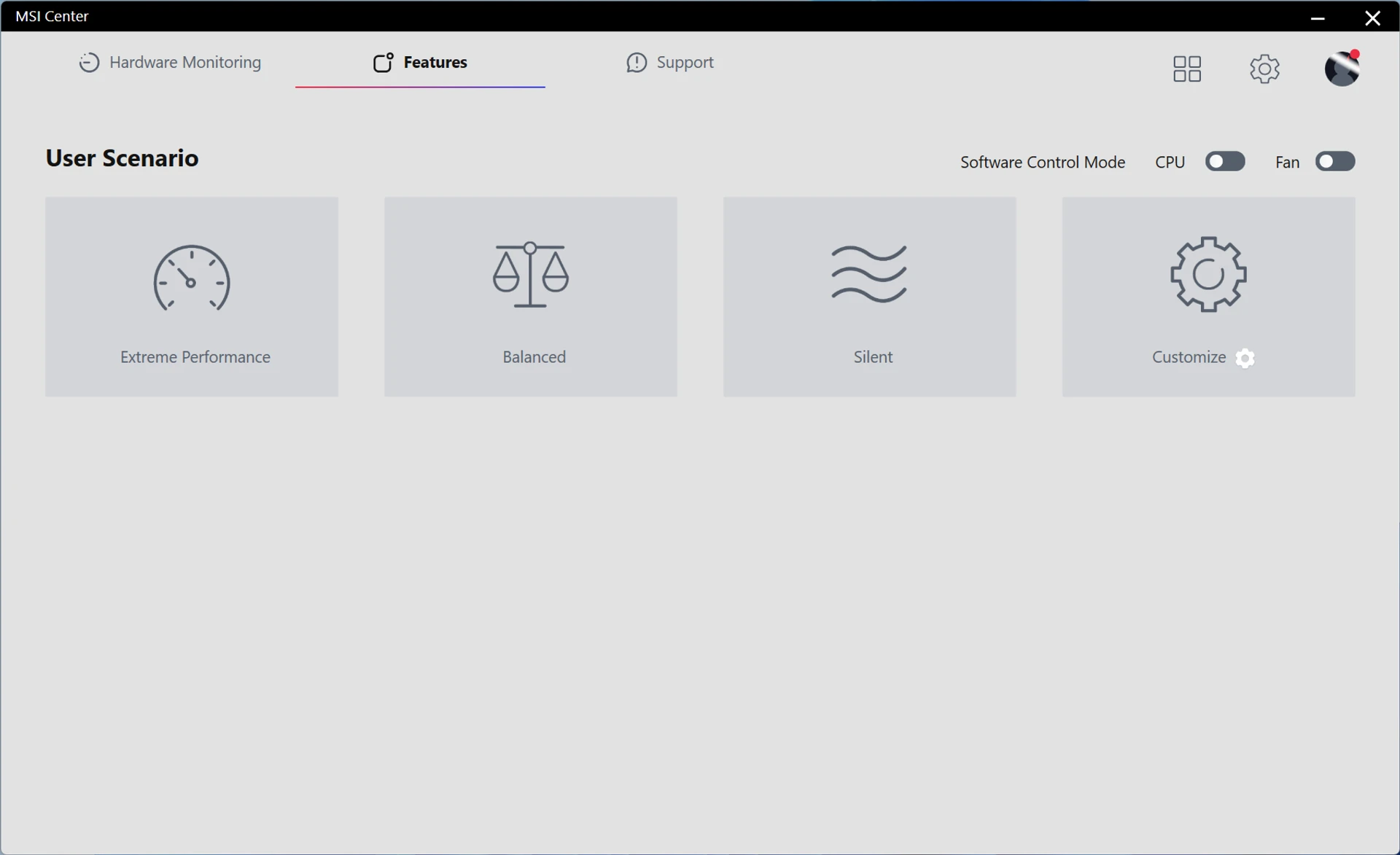

Для програмного налаштування платформи виробник пропонує користуватись MSI Center. Комплекс включає цілий перелік додаткових опцій, починаючи від гнучкого визначення режиму роботи рідинної системи охолодження та синхронізації підсвітки, закінчуючи налаштуванням пріоритету мережевого трафіку та системним моніторингом.

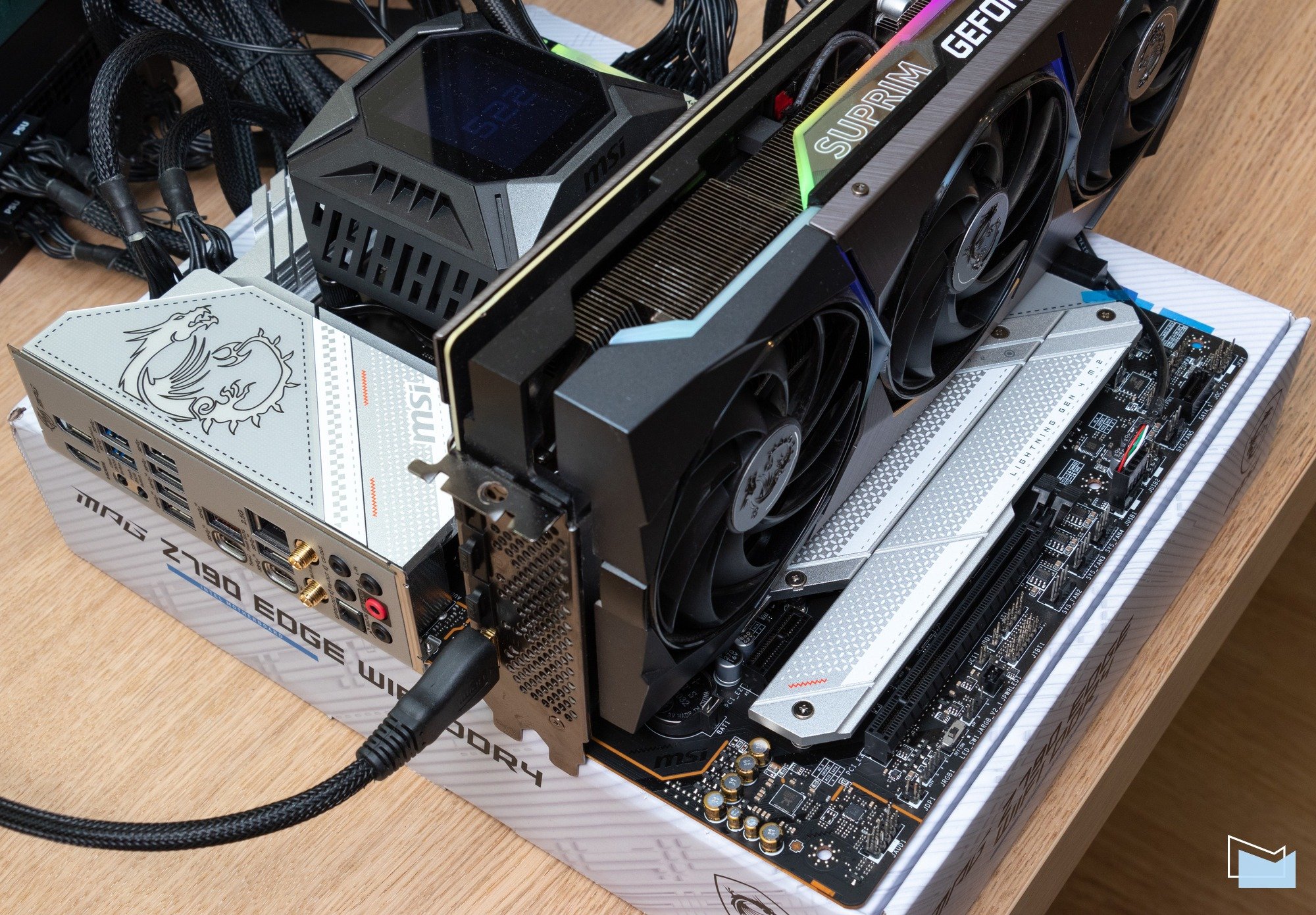

Конфігурація тестового стенду

• Процесор: Intel Core i5-13600KF (6/12+8; 3,5/5,1 ГГц + 2,6/3,9 ГГц)
• Система охолодження: MSI MPG CORELIQUID K360
• Оперативна пам’ять: 2×16 ГБ DDR4-3600 Kingston FURY Beast DDR4 RGB (KF436C18BBAK2/32)
• Відеокарта: MSI GeForce RTX 3080 SUPRIM X 12G LHR
• Накопичувач: MSI SPATIUM M480 PCIe 4.0 NVMe M.2 (2 ТБ)

Практична робота

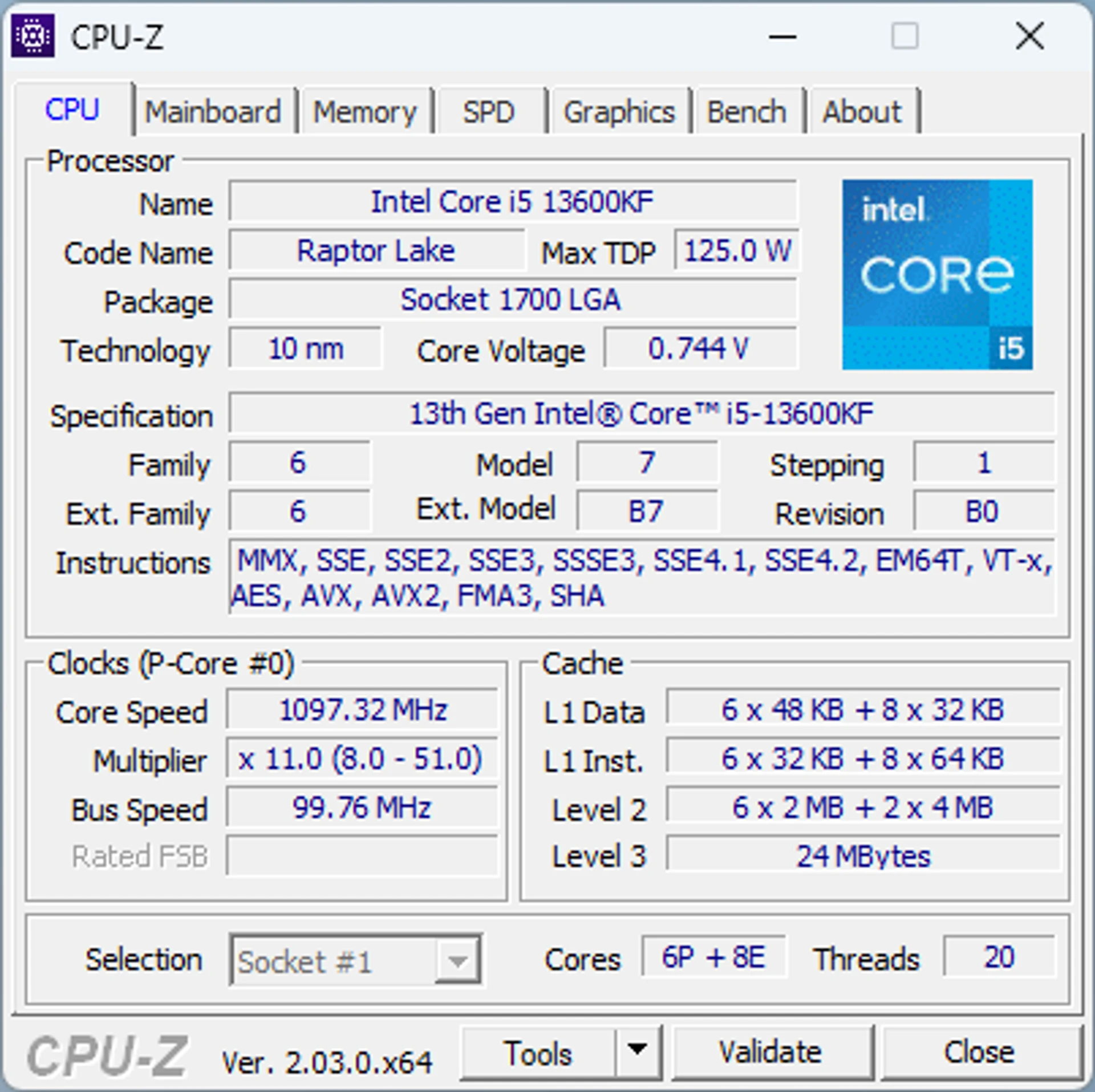

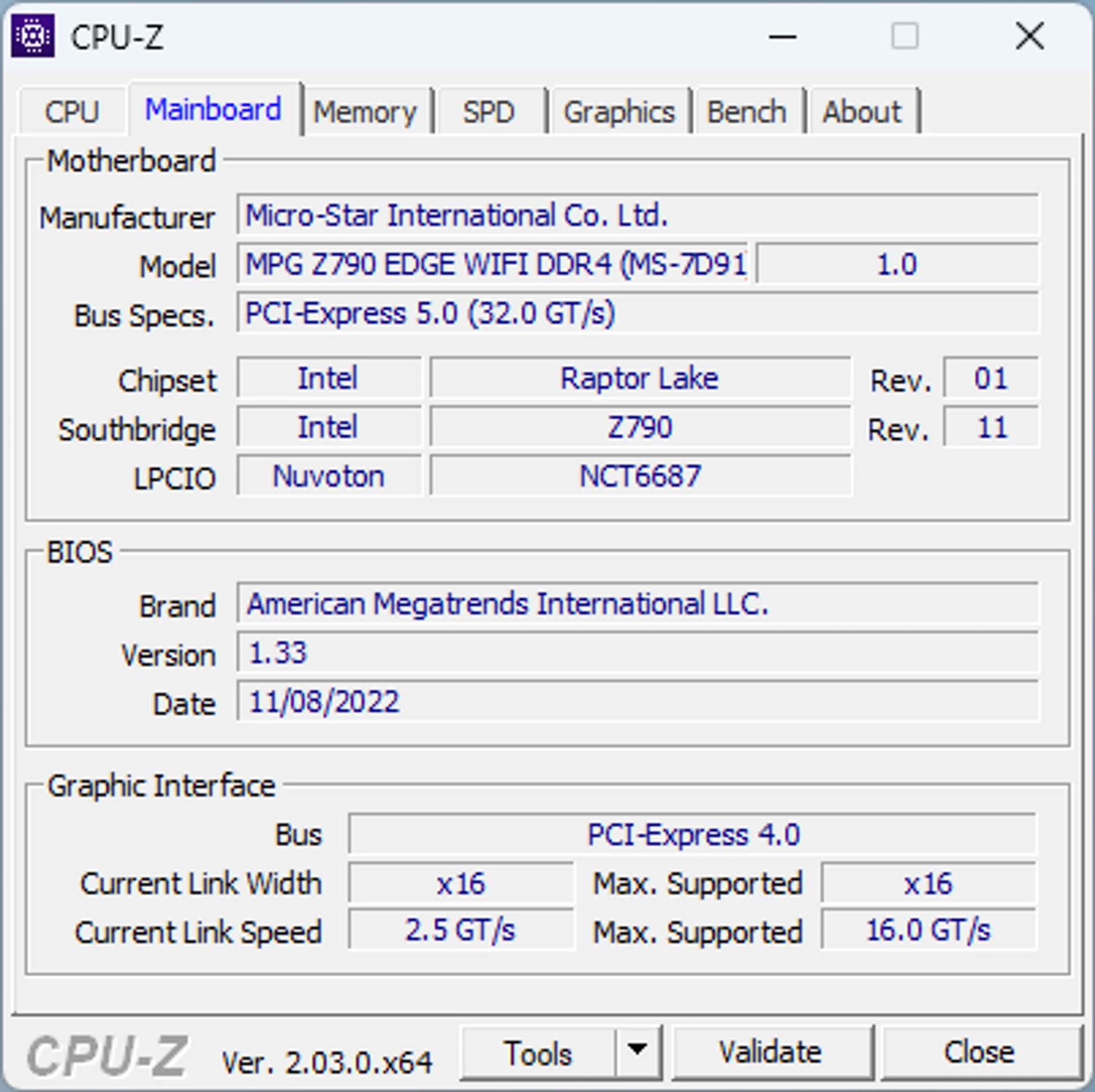

Для тестування можливостей материнської плати ми використовували процесор Core i5-13600KF.

Дуже збалансована модель з нової лінійки чипів Raptor Lake. Хороше співвідношення ціни та продуктивності дозволяє рекомендувати саме цей CPU навіть для прогресивних ігрових конфігурацій. Для подібних систем зв’язка з відеокартою GeForce RTX 3080 виглядає зараз чи не найпривабливішою у даному класі. Так збіглось, що для тестової конфігурації ми також використовували графічний адаптер MSI GeForce RTX 3080 Suprim X 12G LHR. Не втримались від того, щоб не прогнати кілька тестів, які лиш частково відносяться до материнської плати.

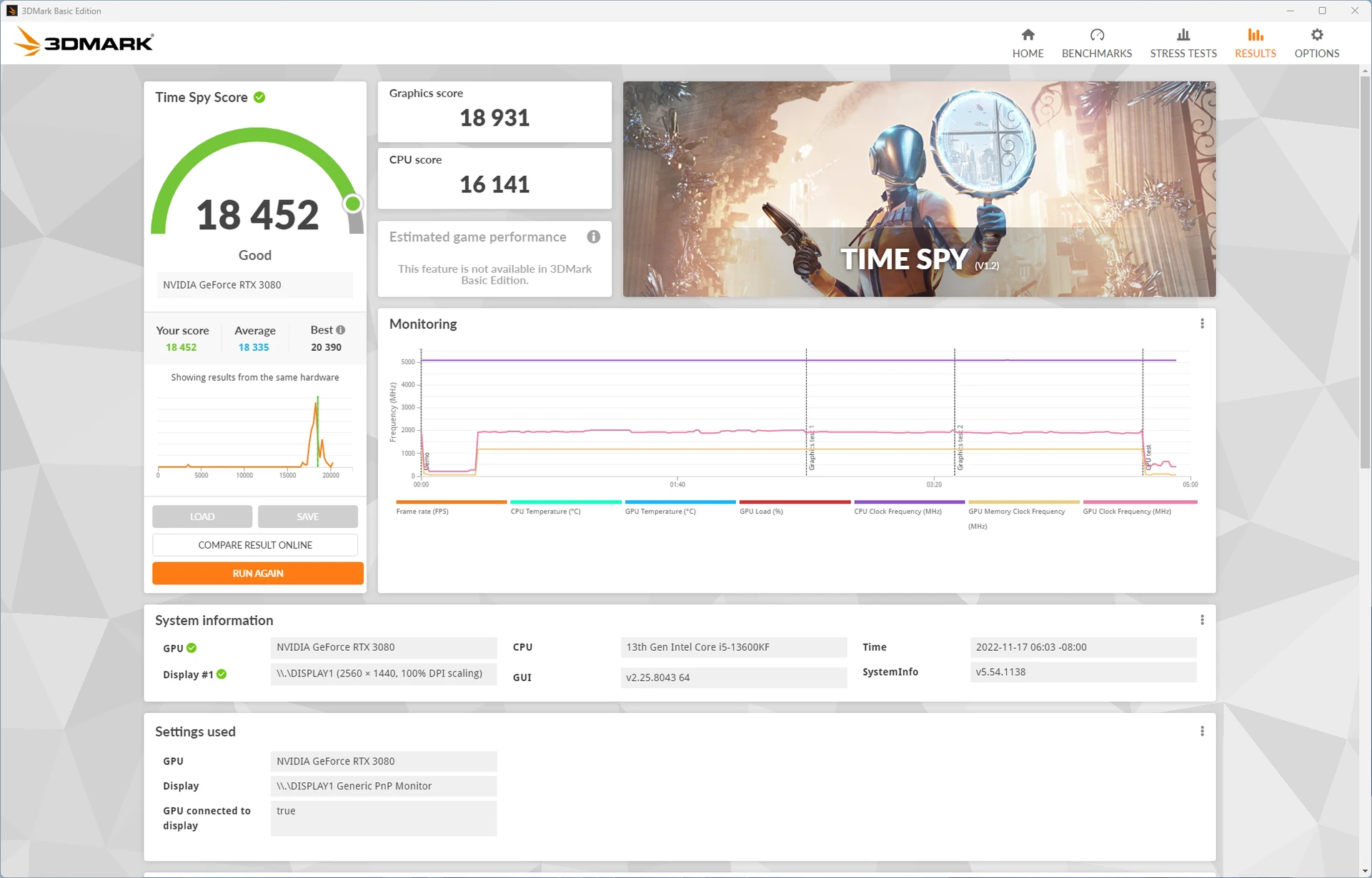

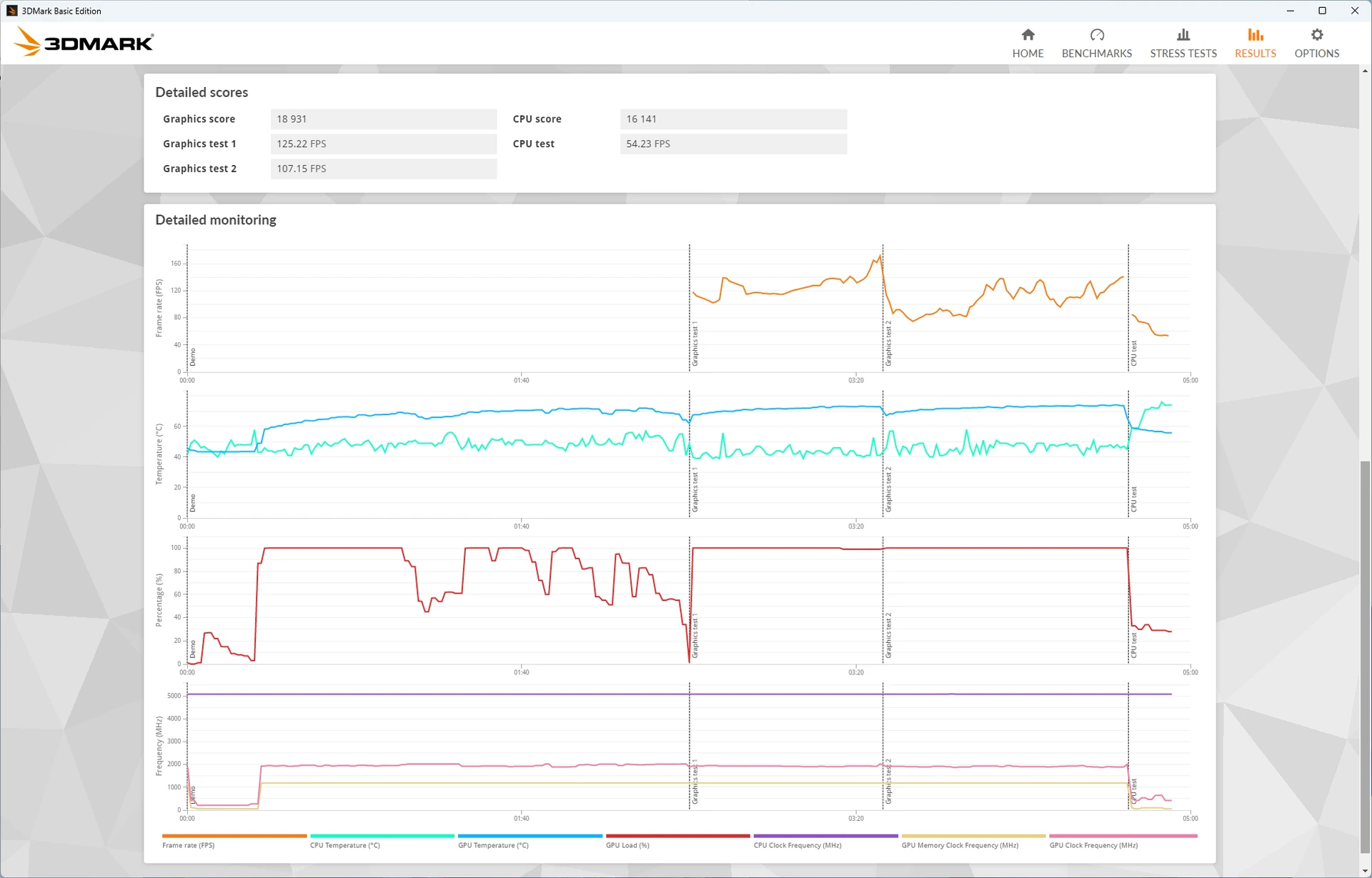

Комбінація CPU+GPU дозволила набрати 18 452 загальних балів на етапі Time Spy, при цьому графіка  – 18 931 бал, а в процесорному тесті маємо 16 141 бал. На додатковому скрині видно, що під час проходження тестування частота процесора стабільно трималась на позначці 5100 МГц.

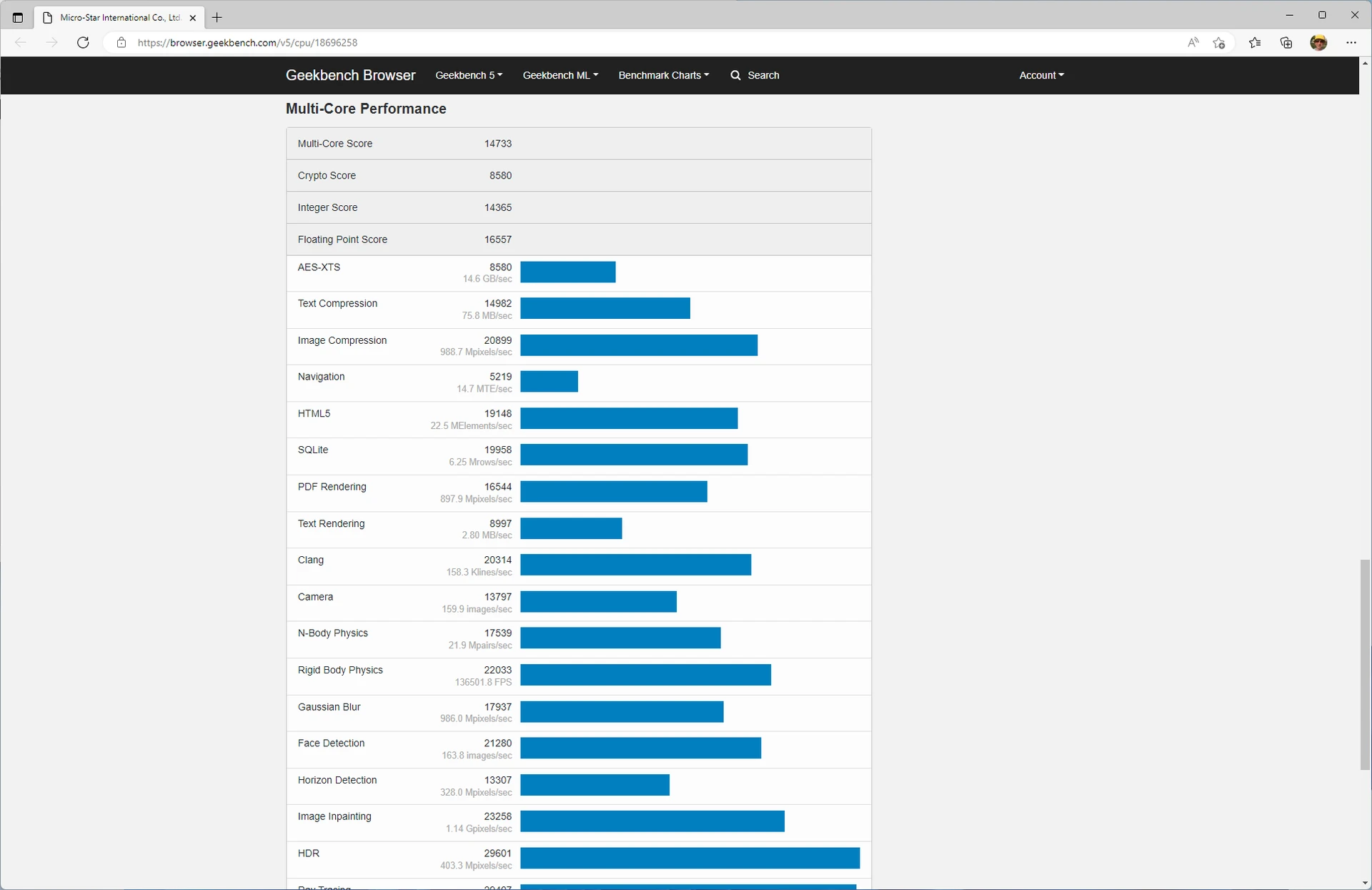

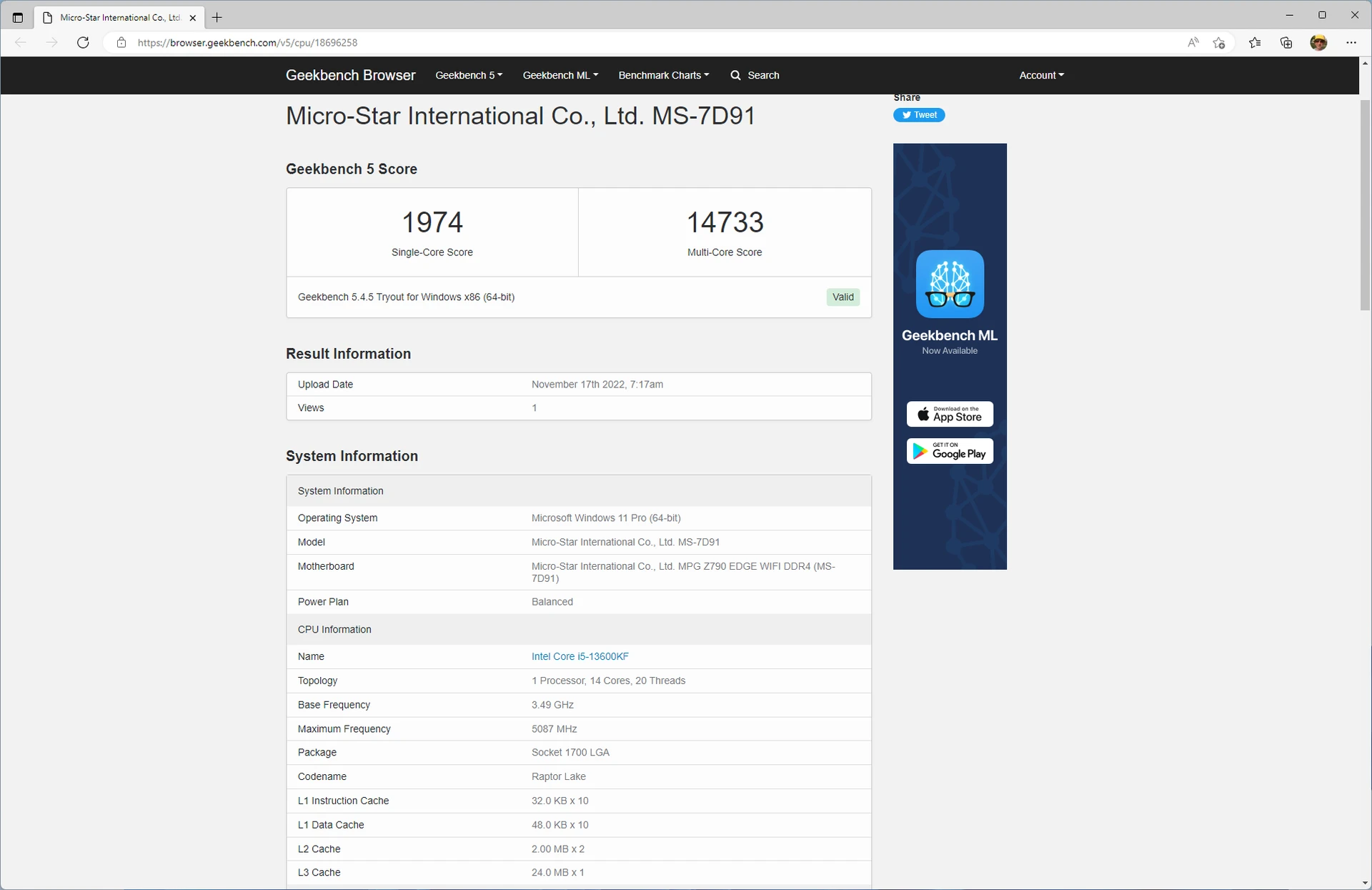

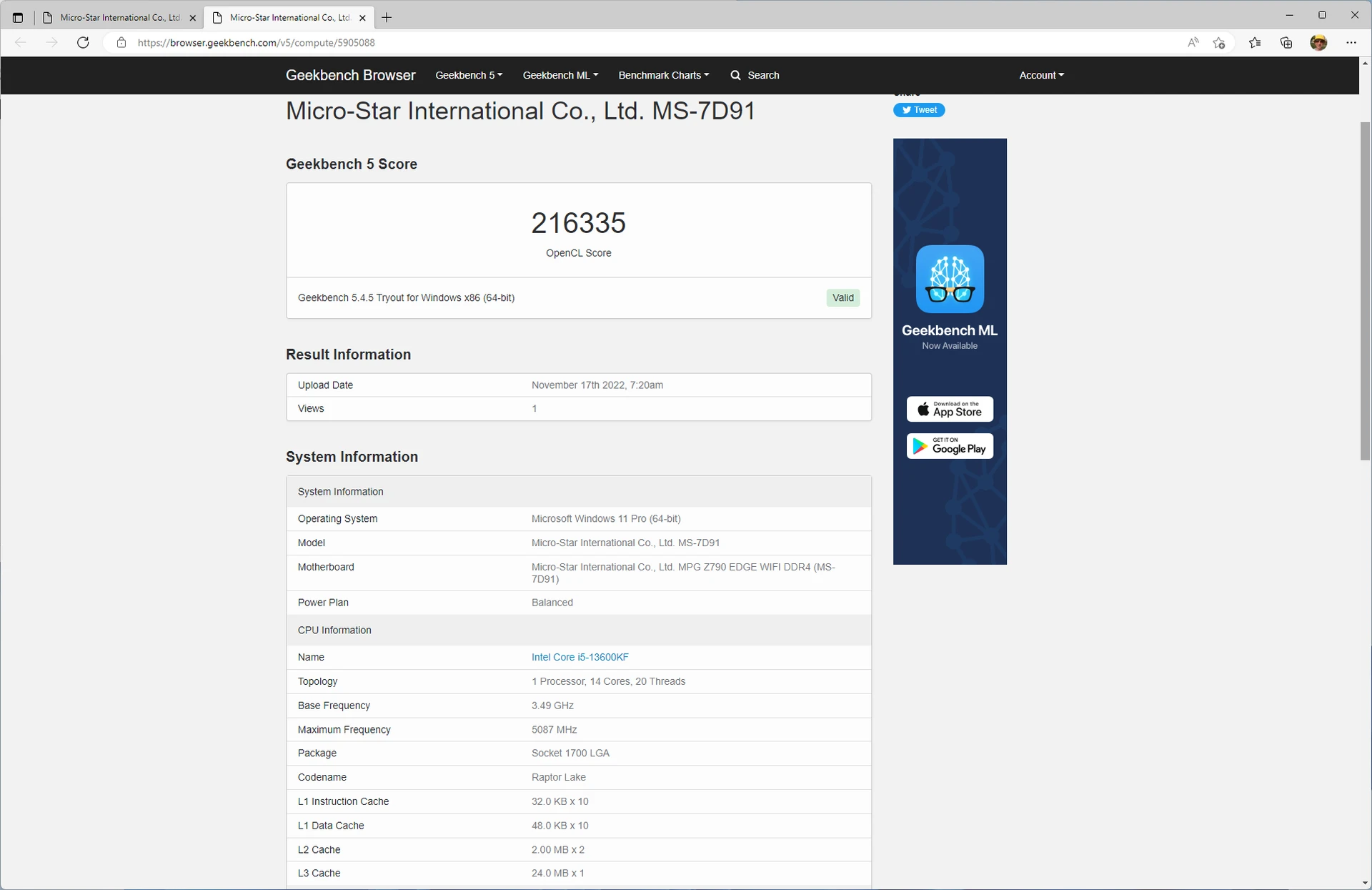

В синтетичному тесті GeekBench 5 процесор Core i5-13600KF набирає 1974 бали при однопотоковому навантаженні і 14 733 бали у багатоптоковому режимі.

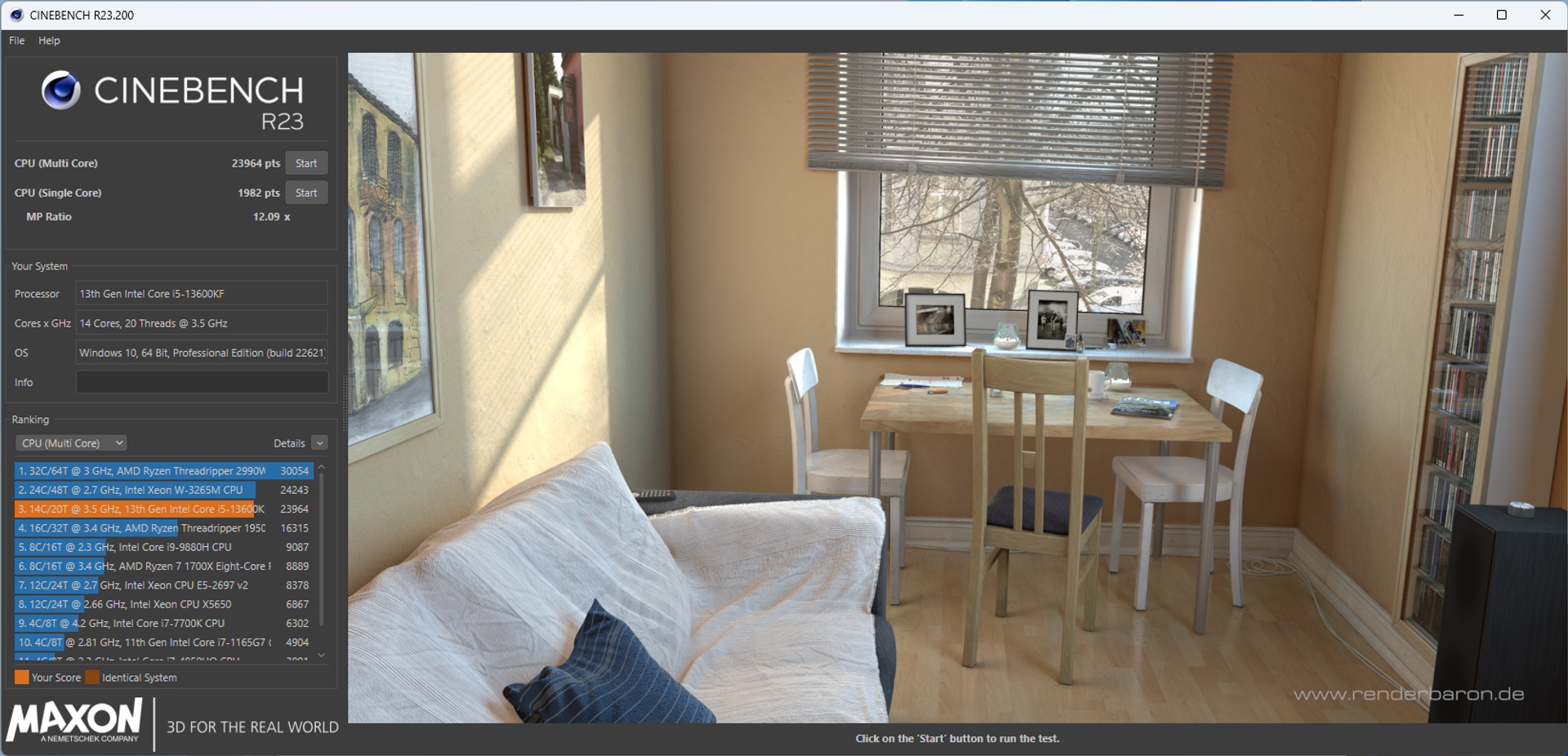

Цікаво також було отримати результати у популярному Cinebench R23. Тут 20-поточний процесор також демонструє дуже хороші показники – 1928/23964 бала. Судячи з порівняльних діаграм, представлених у тесті, показник Core i5-13600KF при мультипотоковому навантаженні дуже близький до того, що демонструє 24-ядерний 48-потоковий серверний чип Intel Xeon W-3265M (2,7/4,6 ГГц; TDP 205 Вт). Останній був представлений у 2019 році та коштує $6987. Ми далекі від того, що ставити між цими процесорами знак рівності, але, як бачимо, в деяких завданнях вони дуже схожі. Все ж за останні роки можливості десктопних CPU значно покращились.

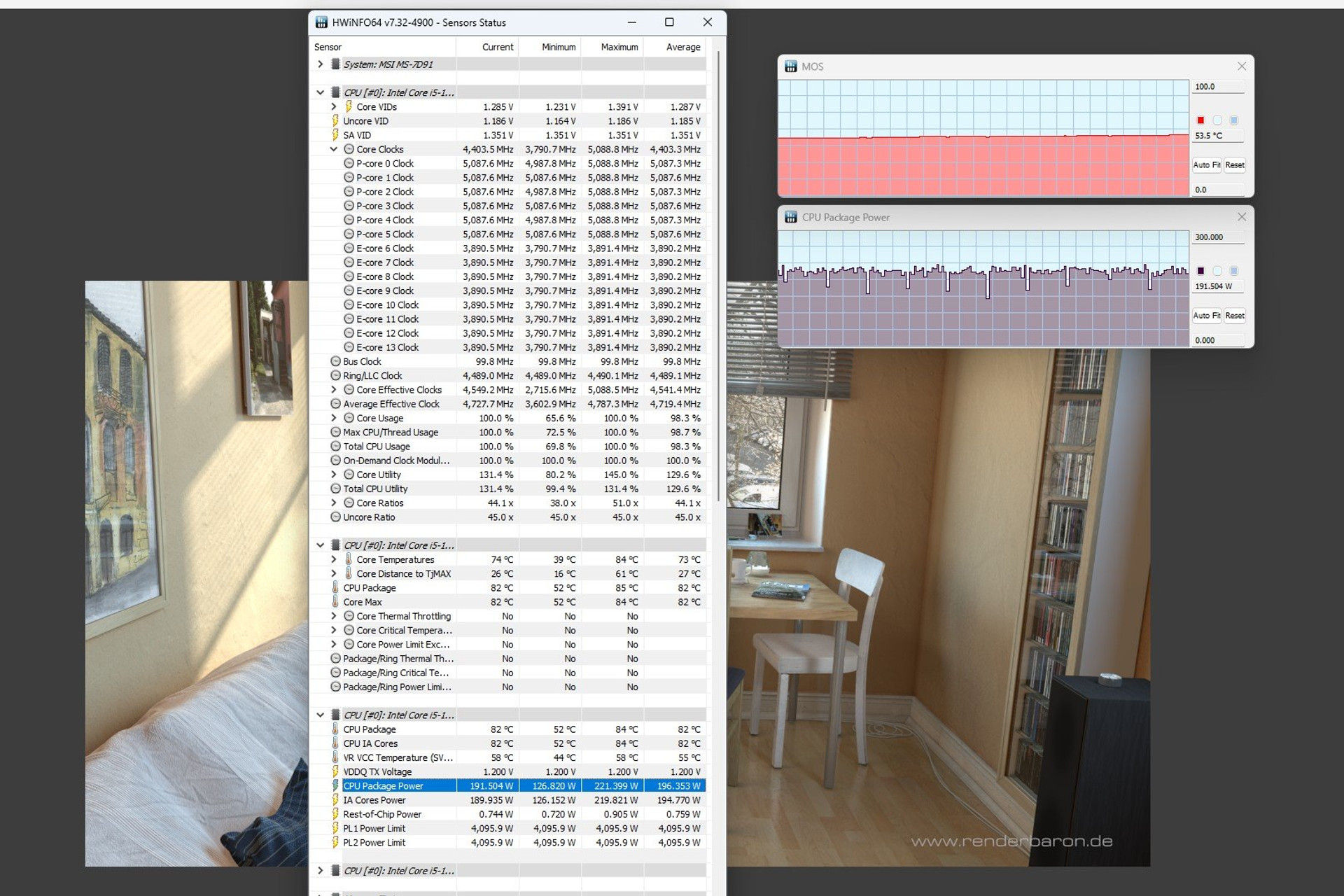

Багатопоточний тест Cinebench R23 – хороша нагода також оцінити енергоспоживання процесора. HWinfo64 реєструє пікові сплески до 221 Вт при середніх 195–200 Вт. Як видно на скриншоті, всі продуктивні ядра працювали на 5100 МГц, а частота енергоефективних утримувалась на 3900 МГц. Серйозне навантаження, це ще й добра можливість оцінити температурний режим роботи елементів силової підсистеми материнської плати. Згідно з отриманими показниками збірки MOS прогрівались лише до 53,5С. Це дуже гарні показники, особливо з урахуванням процесорного навантаження у 200+ Вт.

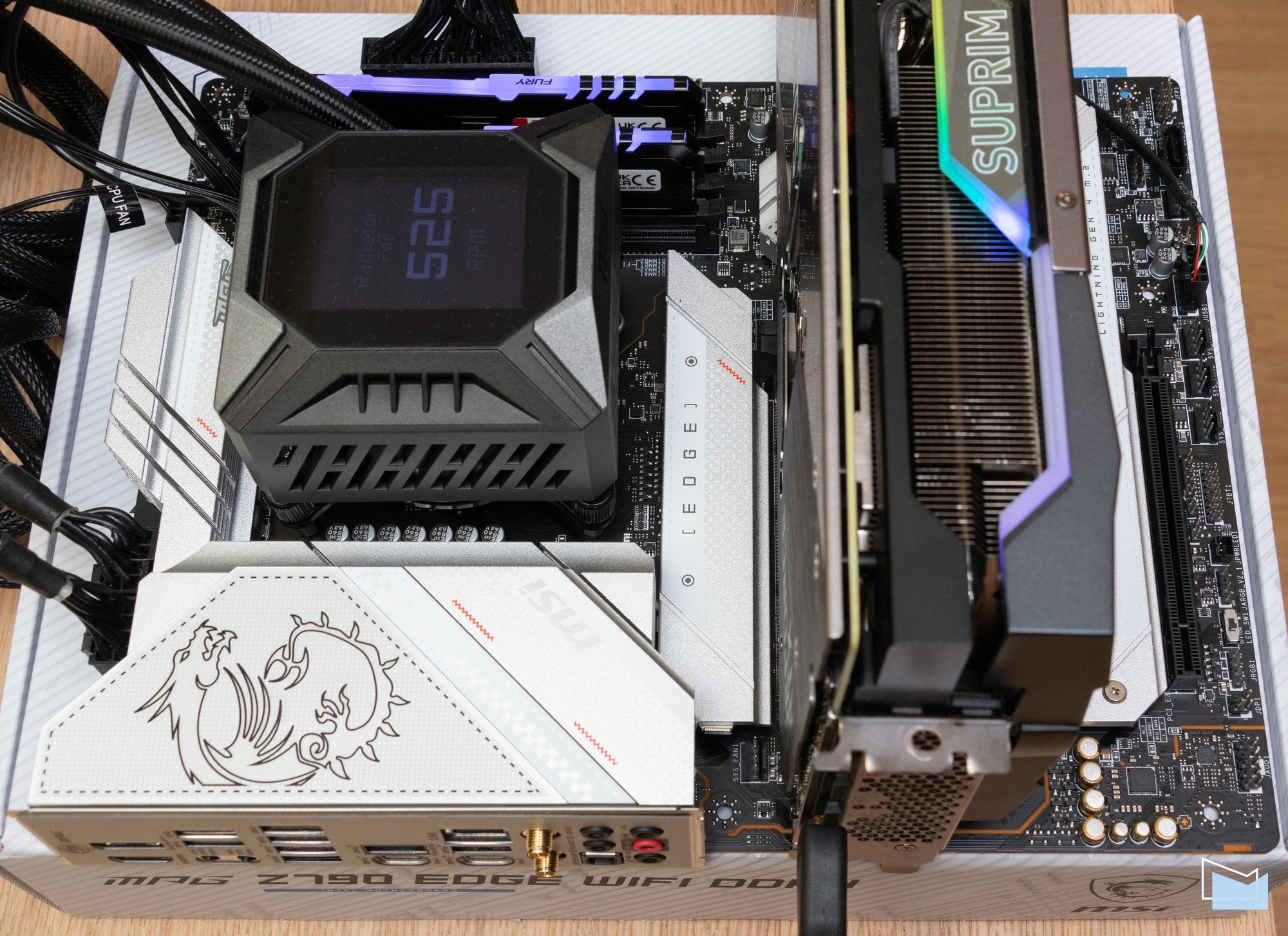

Для охолодження CPU у нашому випадку використовувалась рідинна система MSI MPG CORELIQUID K360, при цьому Core i5-13600KF під навантаженням прогрівався до 84С. Тому коли мова йде навіть про топові чипи серій Core i5 з лінійки Raptor Lake, потрібно попередньо подумати про максимально ефективне охолодження. Висока продуктивність 10-нанометрових чипів не в останню чергу досягається шляхом підвищених частот і напруги живлення, що впливає на енергоспоживання та нагрів.

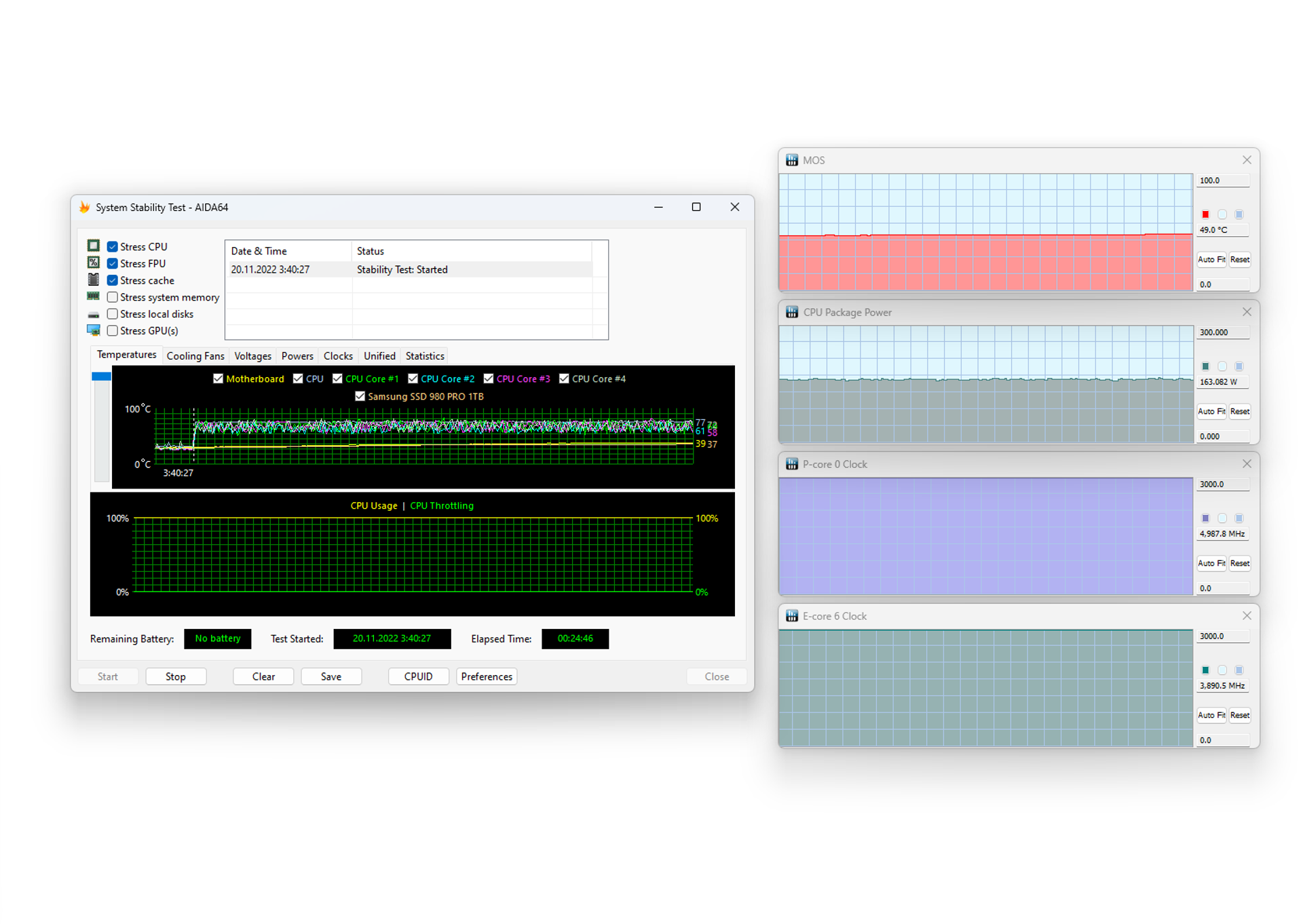

Ми також перевірили нагрів силових елементів при навантаженні процесора під час проходження стрес-тесту AIDA64. Як виявилось, подібний етап викликав менше напруження системи. Енергоспоживання процесора трималось на рівні 165 Вт, при цьому ядра CPU працювали на 5000/3900 МГц. В таких умовах елементи MOS на платі прогрівались до 49С. Габаритний охолоджувач з тепловою трубкою допомагають розподілити тепло, та ефективніше використовувати всю радіаторну конструкцію. Втім треба враховувати, що на момент проведення тестів температура в приміщенні складала 19–20С.

Що стосується розгону процесора, то Core i5-13600KF здебільшого, після невеликого збільшення напруги живлення, дозволяють підвищити частоту продуктивних ядер до 5,4–5,6 ГГц, а енергоефективних – до 4,3–4,4 ГГц. В таких випадках енергоспоживання CPU відчутно зростає, тому додатковий розгін має не так багато практичної користі. Більш цікавий пошук компромісного режиму, дозволяючого отримати максимум швидкості при мінімальному споживанні.

Пам’ять

Для перевірки можливостей MSI MPG Z790 EDGE WIFI DDR4 ми використовували двоканальний комплект оперативної пам’яті 2х16 ГБ Kingston FURY Beast DDR4 RGB (KF436C18BBAK2/32) DDR4-3600.

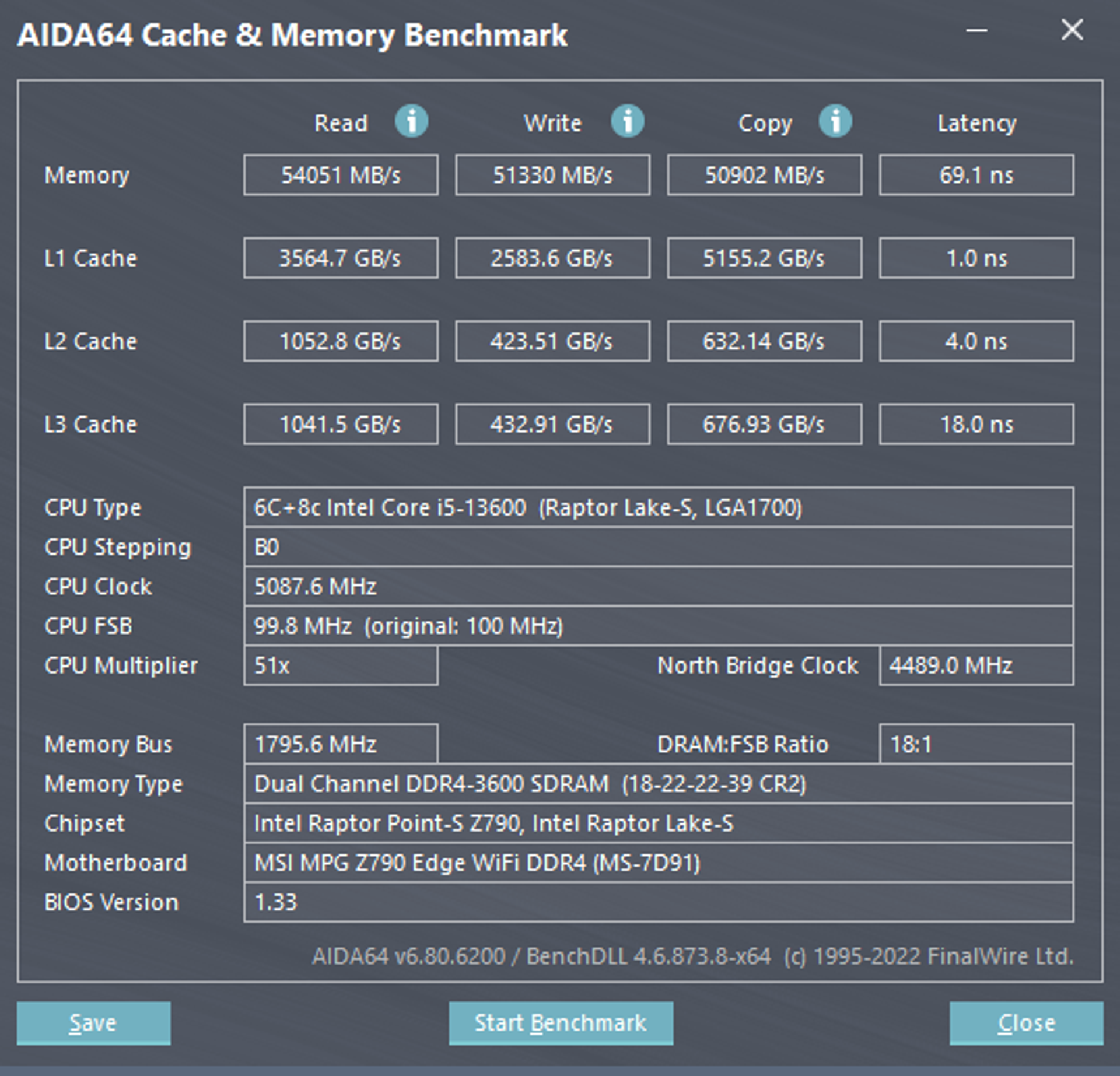

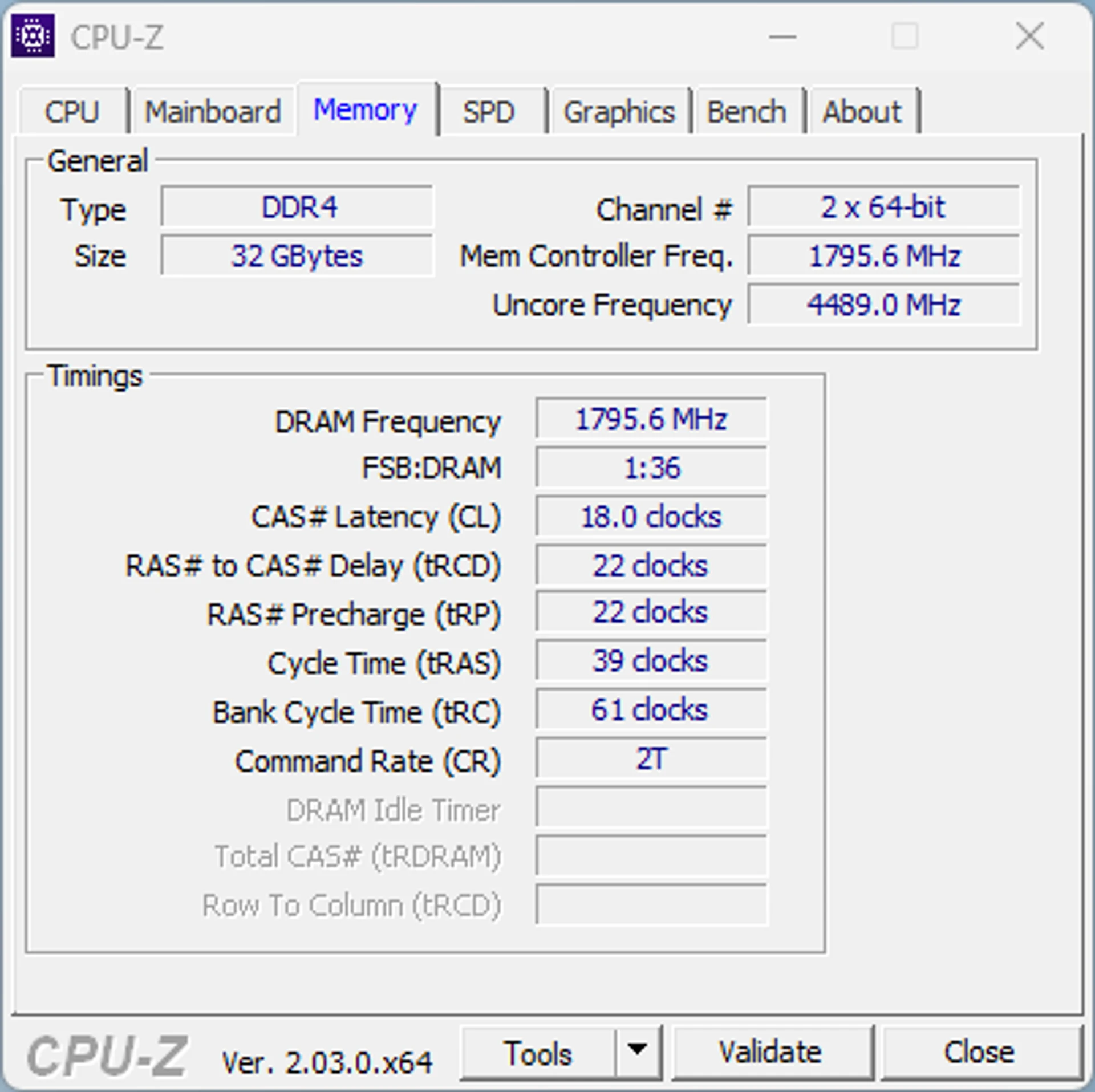

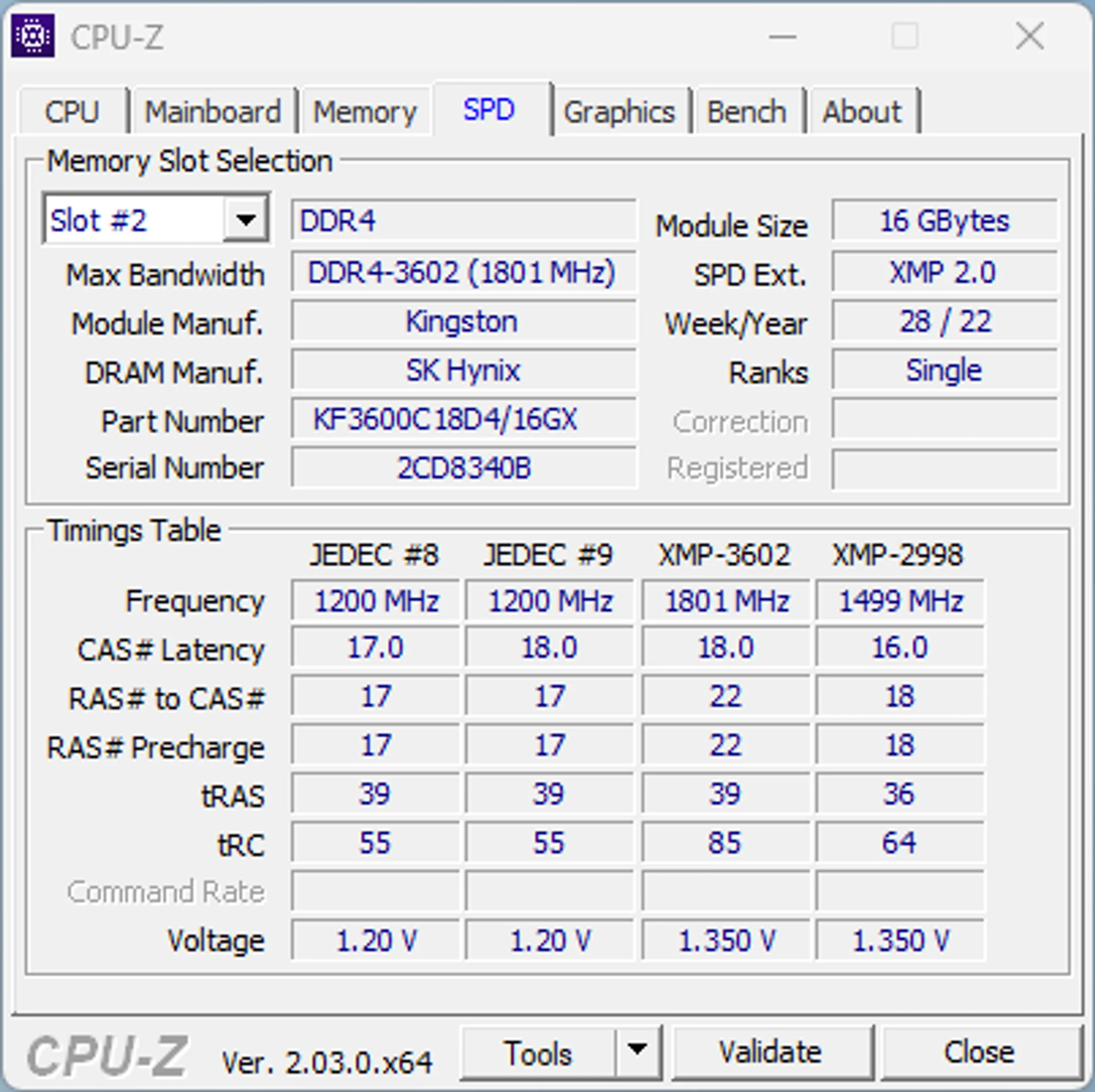

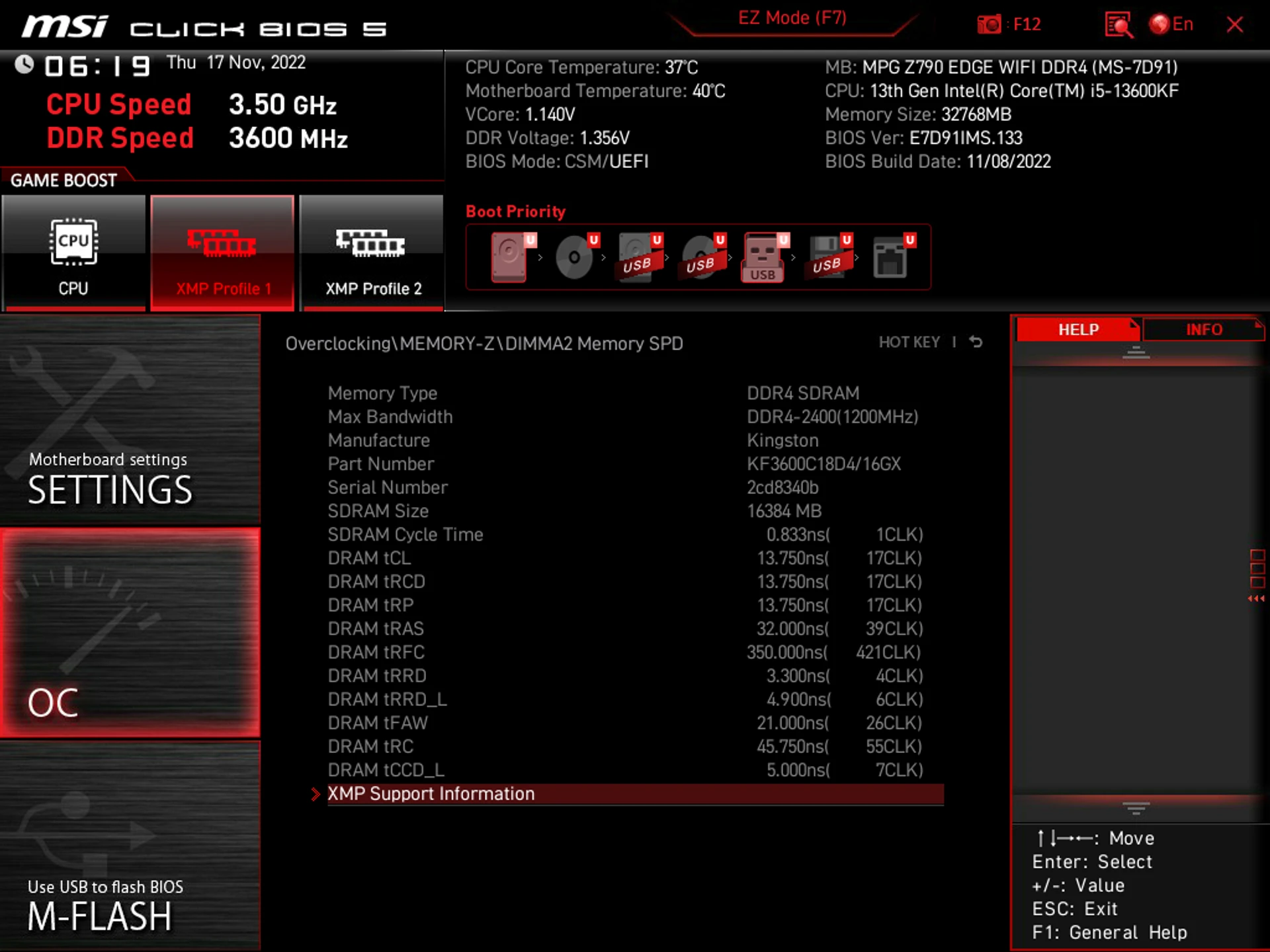

Згідно наявному XMP-профілю, набір має формулу затримок 18-22-22-39 та напругу живлення 1,35 В. Звичайно після активації такого режиму комплект працював стабільно.

В такому випадку отримуємо трансфери на рівні 51–54 ГБ/c та загальну латентність близько 69 нс.

Комплект також без проблем працював після переходу на режим DDR4-4000 без зміни формули затримок та напруги живлення. В цьому випадку звертаємо увагу на те, що плата дозволяє використовувати Gear1 для таких умов. Пропускна здатність зросла до 55–59 ГБ/c при латентності на рівні 65,5 нс.

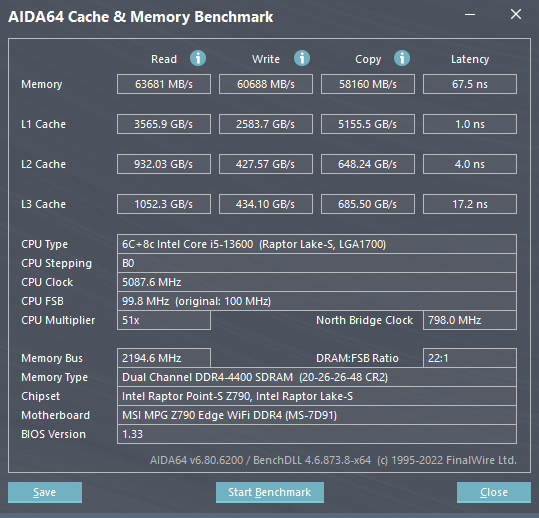

Для модулей з наявного комплекту використовуються чипи пам’яті SK Hynix CJR (C-die), тому ми початково не розраховували на частотні рекорди під час спроб додаткового розгону. Після поверхневих експериментів вдалось отримати стабільну роботу набору у режимі DDR4-4400 при 20-26-26-48 та напругою живлення 1,4 В. Після збільшення ефективної частоти роботи мікросхем, пропускна здатність підвищилась до 58–64 ГБ/c при загальній затримці 67,5 нс.
