Огляд материнської плати MSI MAG B650M MORTAR WIFI: компактна платформа для Ryzen 7000

Після розширення лінійки та зниження вартості чипів Ryzen 7000, а також певного здешевлення материнських плат та модулів оперативної пам’яті DDR5, прогресивна  платформа Socket AM5 нарешті починає зацікавлювати користувачів, звиклих до раціональних придбань. Системні плати на чипсеті AMD B650 все ще залишаються найдоступнішим варіантом для CPU на архітектурі Zen 4, тому не дивно що до цих моделей прикута особлива увага. Сьогодні у нас на огляді материнська плата MSI MAG B650M MORTAR WIFI – компактне рішення з когорти функціональних, але відносно доступних моделей для чипів AM5.

Комплект постачання MSI MAG B650M MORTAR WIFI

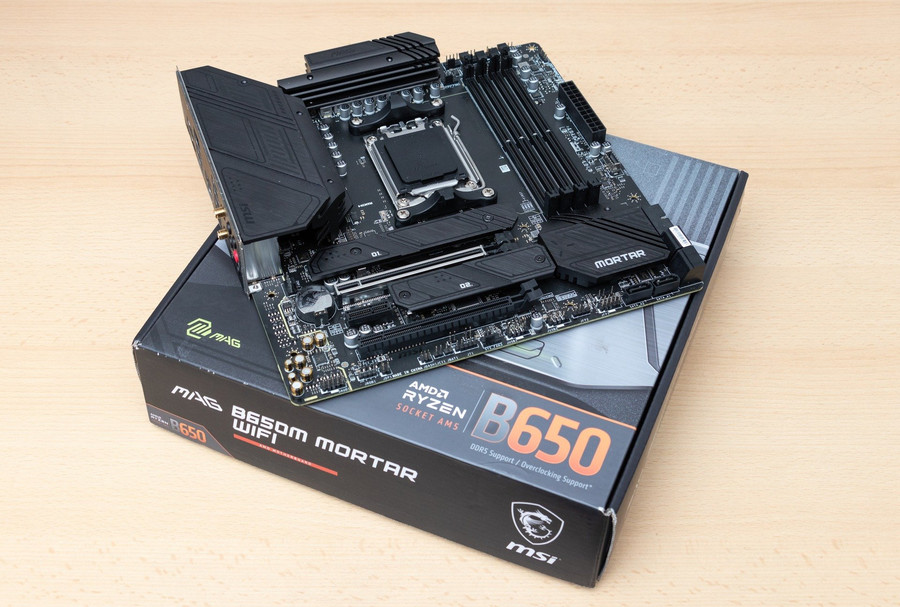

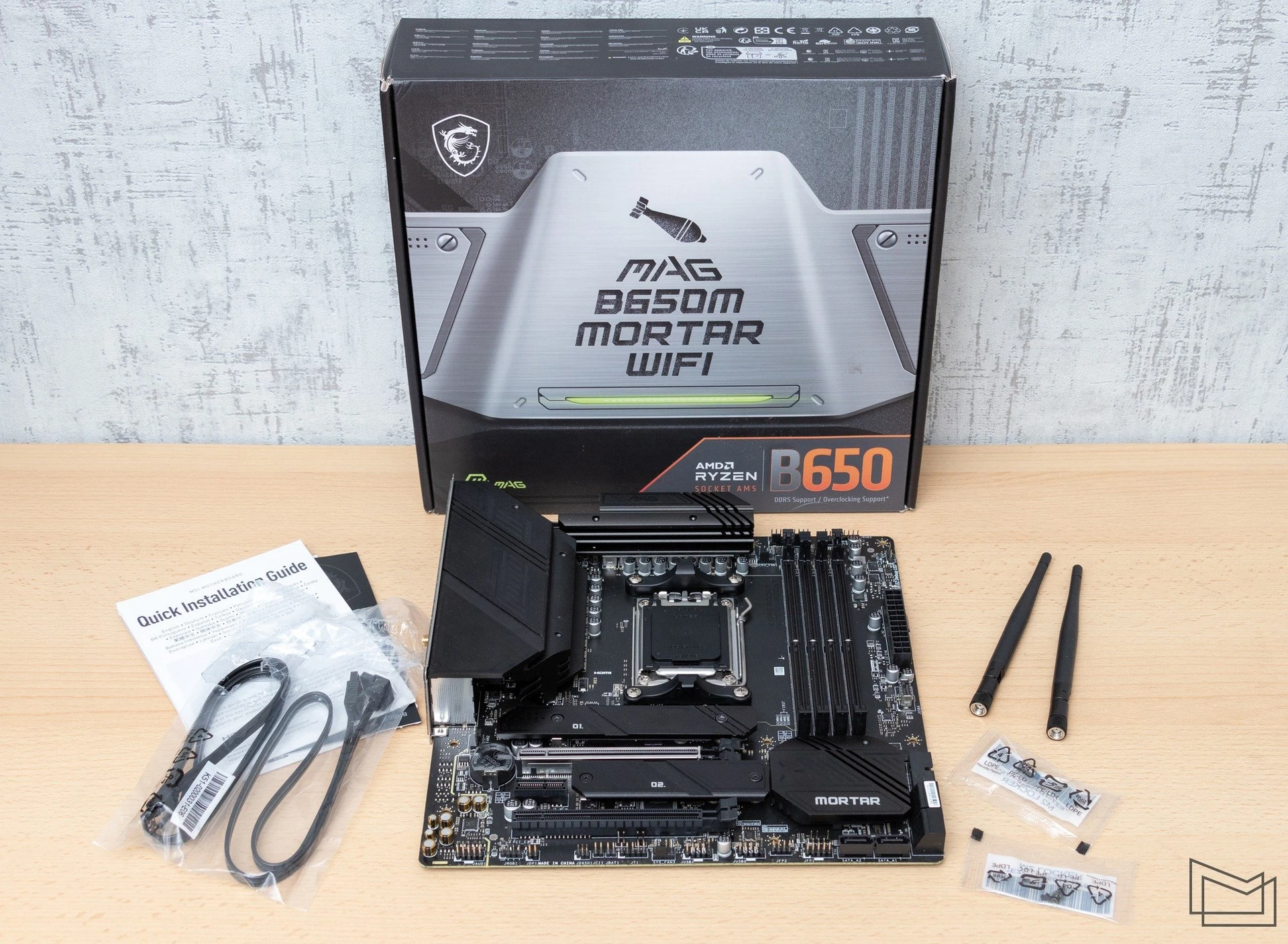

Материнська плата постачається в компактній картонній коробці, оформленій у темних тонах.

В комплект постачання входять інструкція по швидкій збірці, два інтерфейсних SATA-кабеля, пара антен для бездротового модуля та фіксатори для кріплення M.2-накопичувачів. У якості бонуса додається комплект наліпок з фірмовою символікою.

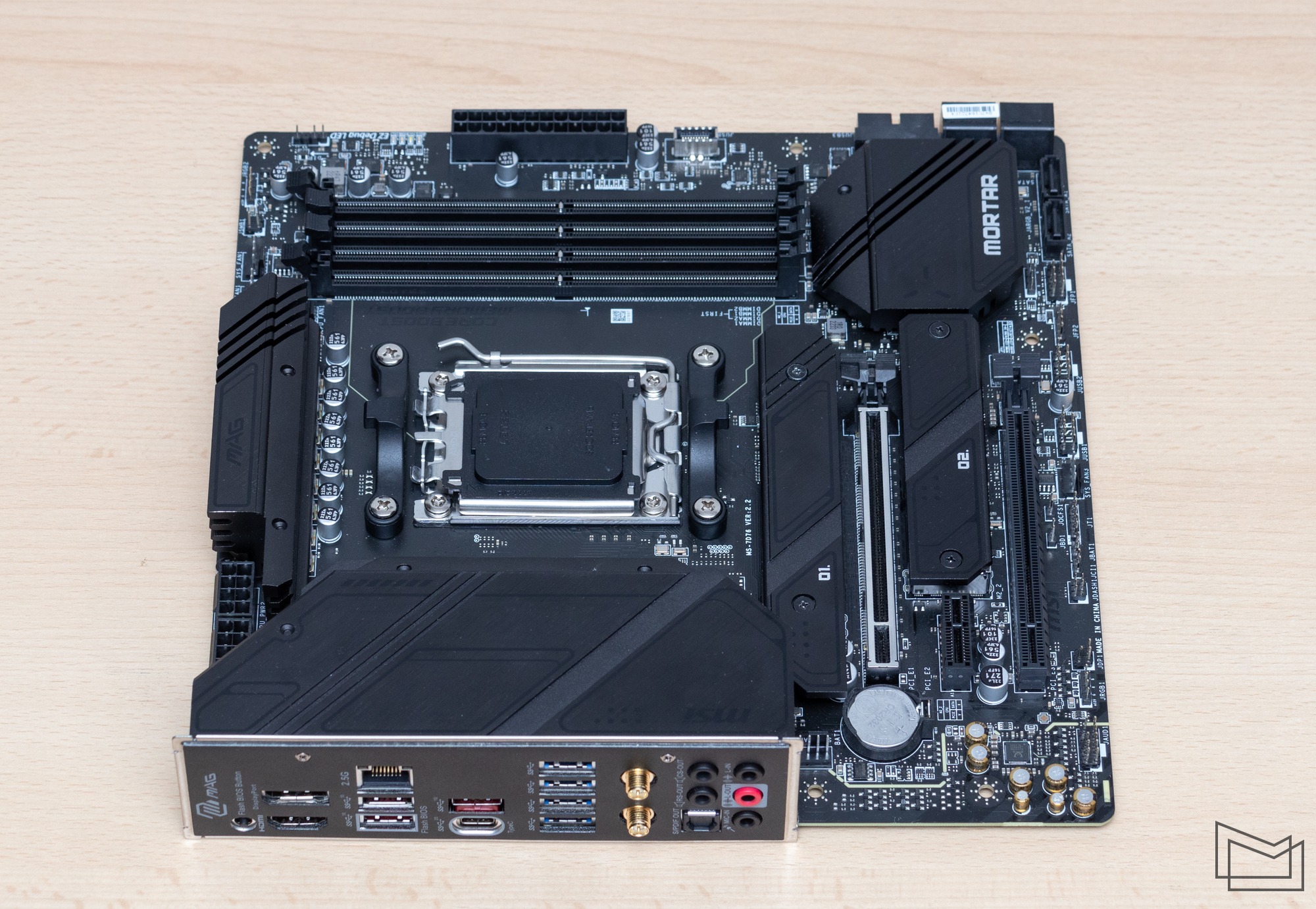

Дизайн та компонування

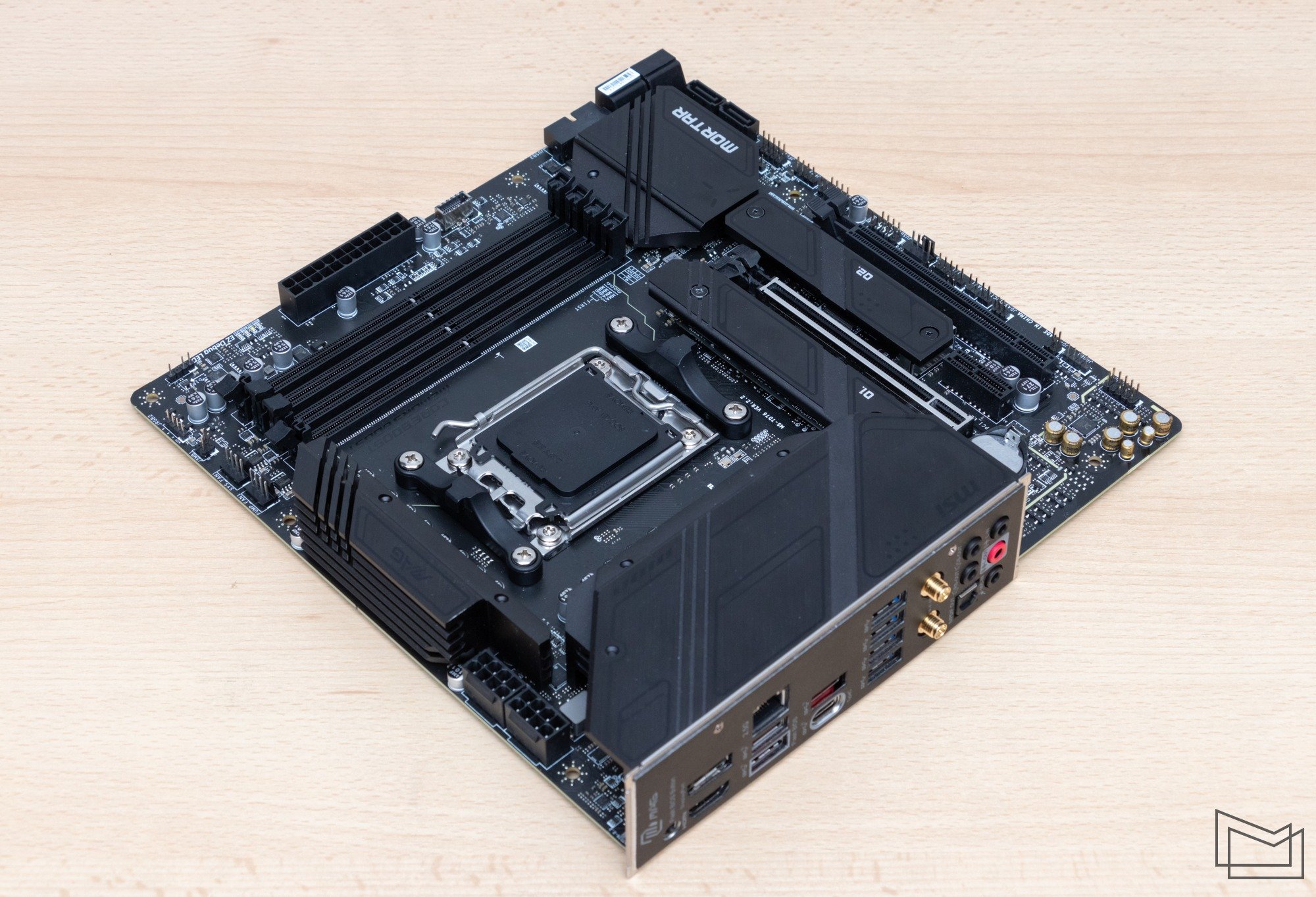

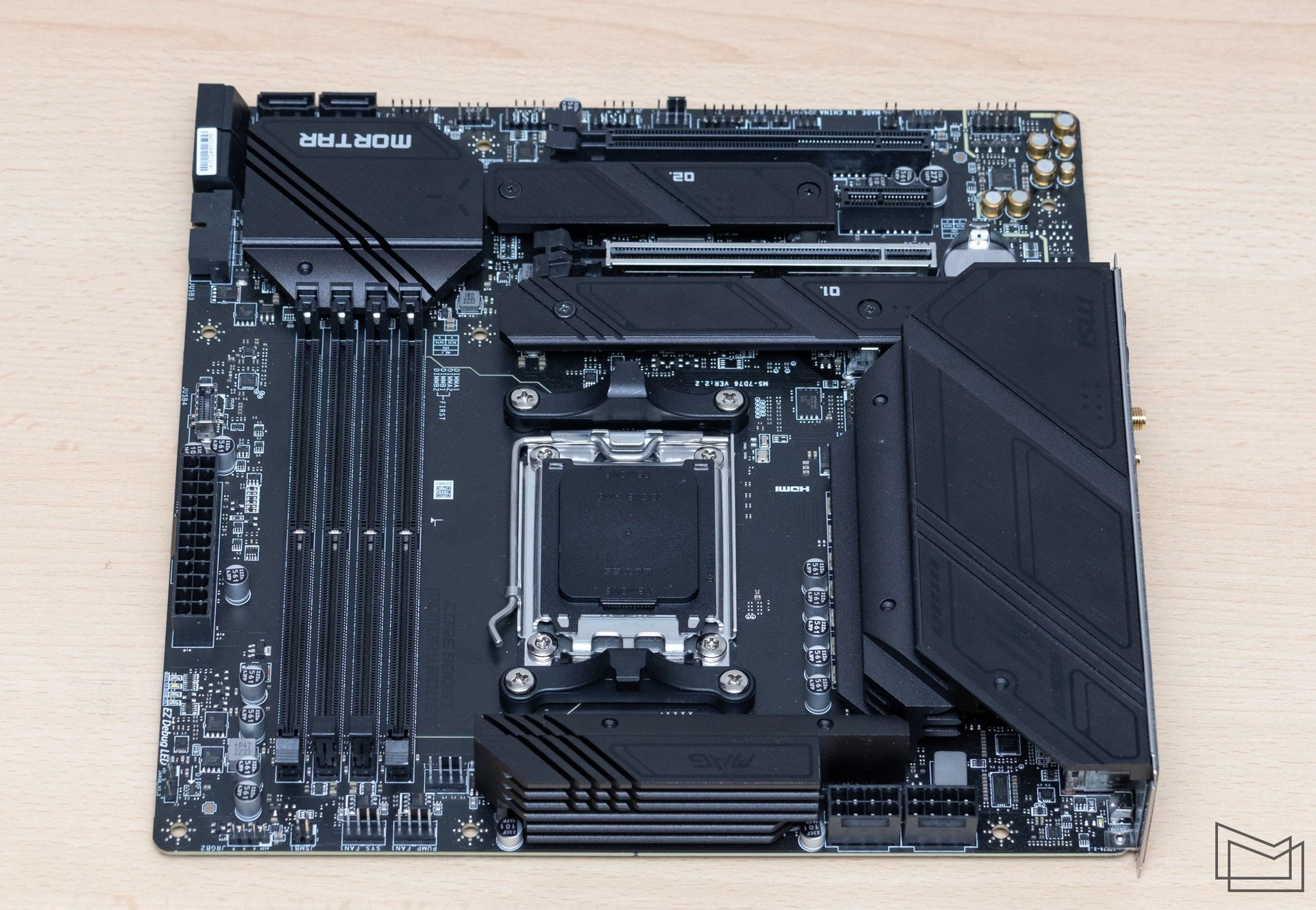

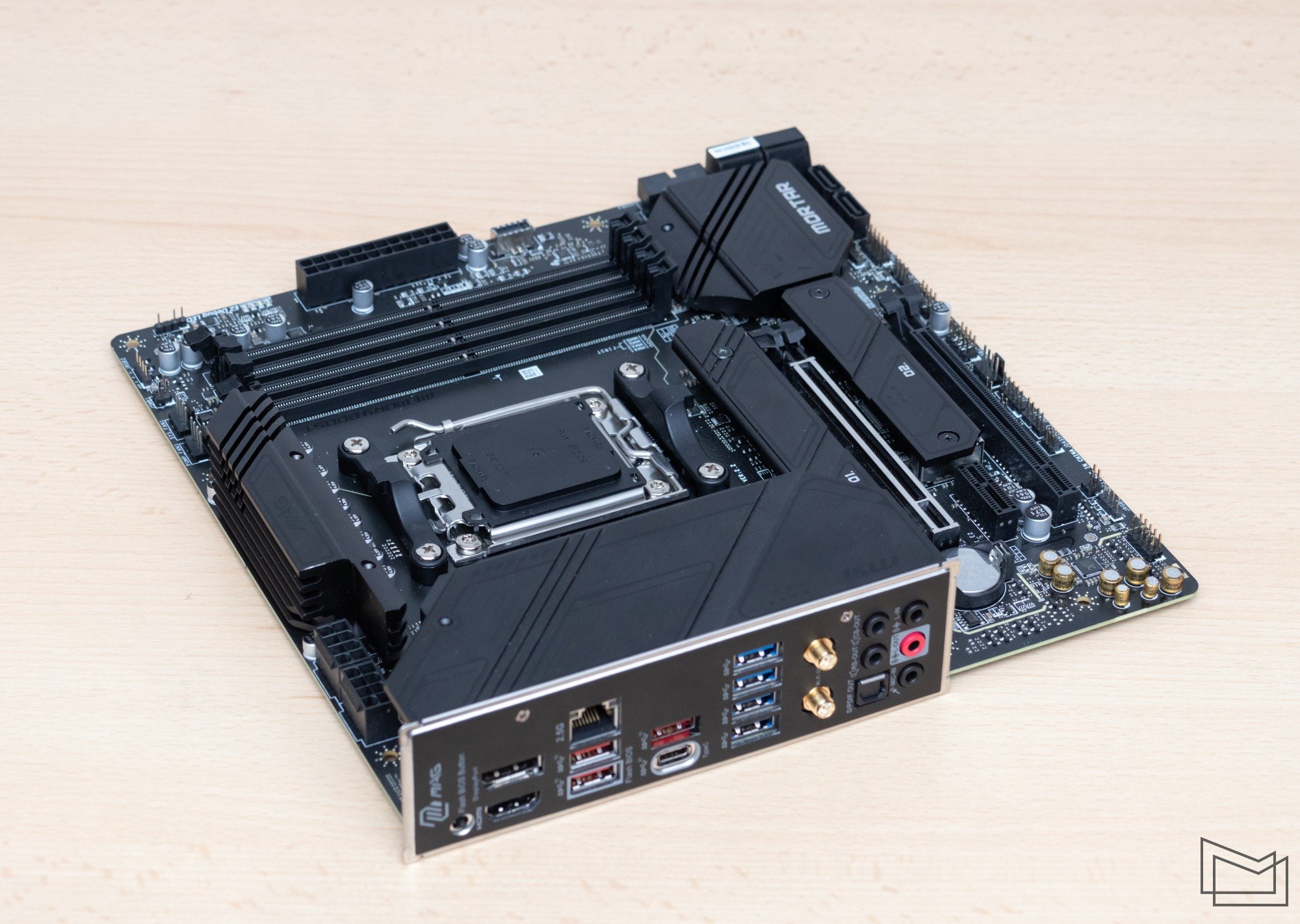

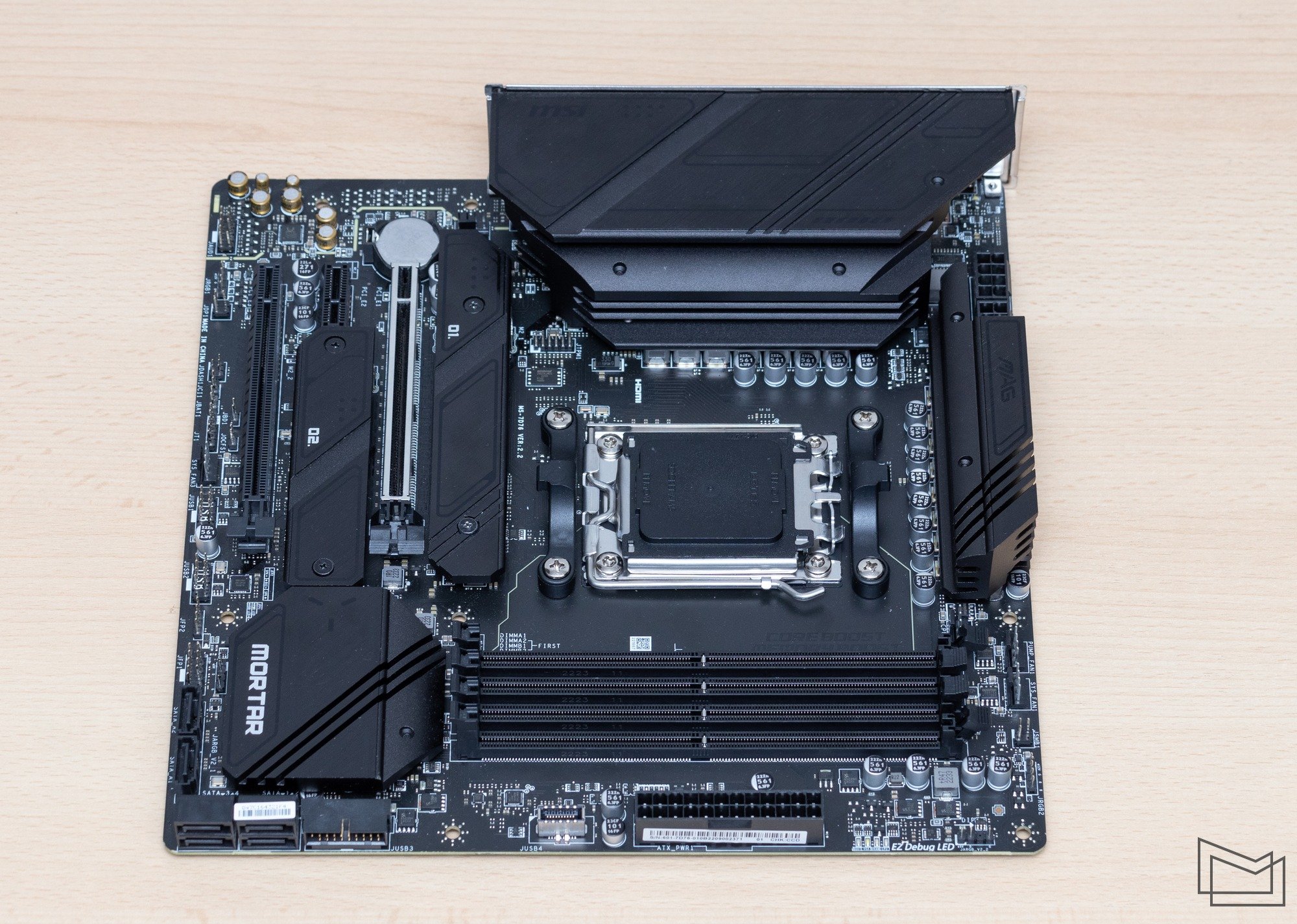

Судячи з назви, не важко здогадатись, що модель заснована на чипсеті AMD B650. Плата зроблена у форматі mATX з класичними габаритами для цього стандарту – 244х244 мм. Для MSI MAG B650M MORTAR WIFI розробники обрали стриманий зовнішній дизайн – чорна PCB з матовим покриттям, такий самий, але ще більш глибокий колір мають елементи системи охолодження та конектори.

Тобто з “маскувальним” режимом у плати все гаразд. Втім іншого від “мортири” годі було й очікувати. На загальному фоні контрастують хіба що слот PCI-E x16 з металічними обладунками, процесорний роз’єм та жовті циліндри спеціалізованих ємностей у зоні аудіопідсистеми.

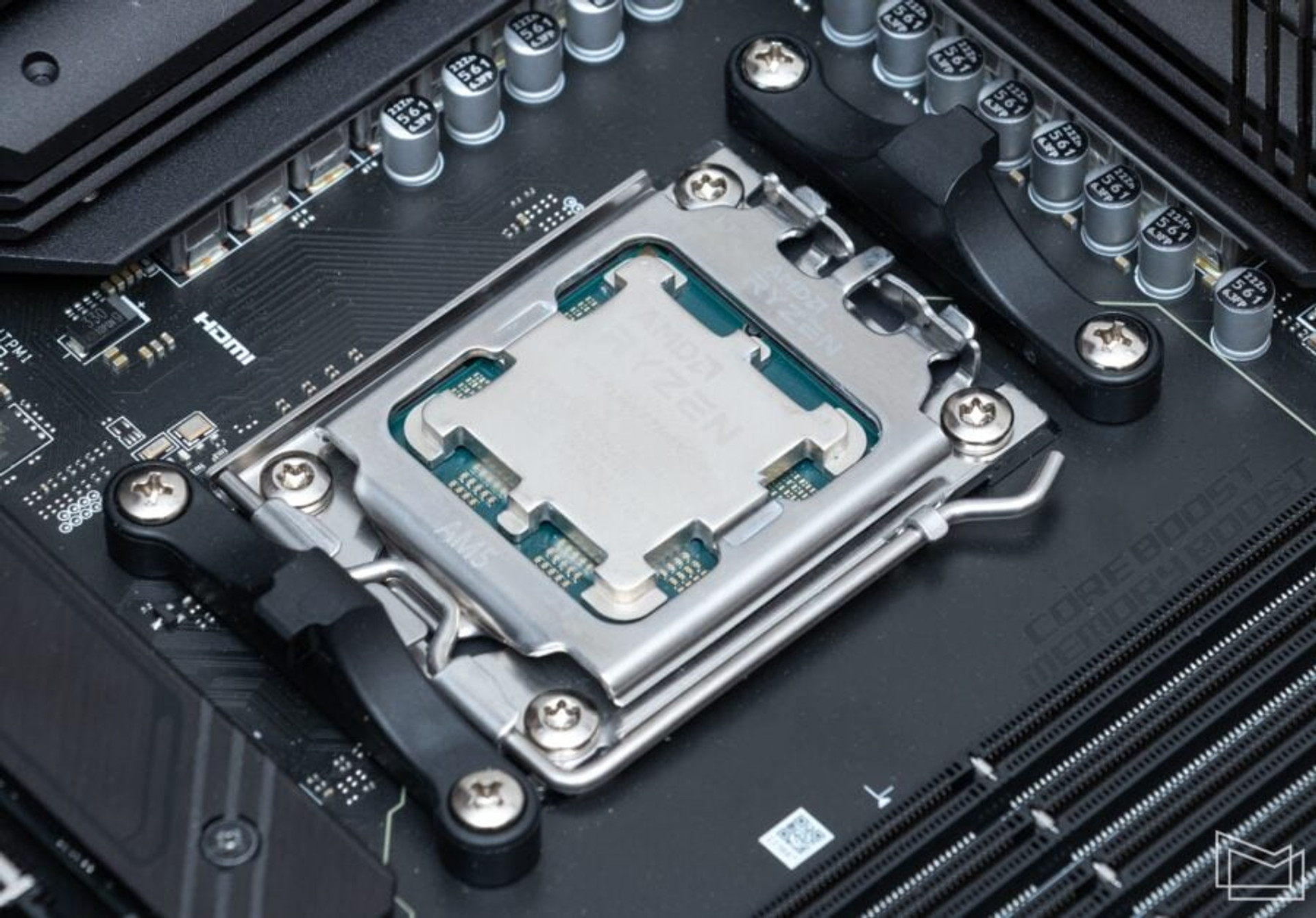

Як і всі плати для платформи Socket AM5, модель MSI MAG B650M MORTAR WIFI підтримує роботу з повним асортиментом чипів Ryzen 7000, включно з моделями лінійки Ryzen 7000X3D зі збільшеним L3-буфером.

Навіть найдоступніші наявні материнські плати на AMD B650 умовно можна відносити до пристроїв середнього класу. Тобто ці моделі цілком можуть використовуватись у зв’язках з топовими чипами Ryzen 7000. І це буде не фрік-комбінація, а досить практична конфігурація. Тому тут потрібна окрема увага до оснащення силової підсистеми.

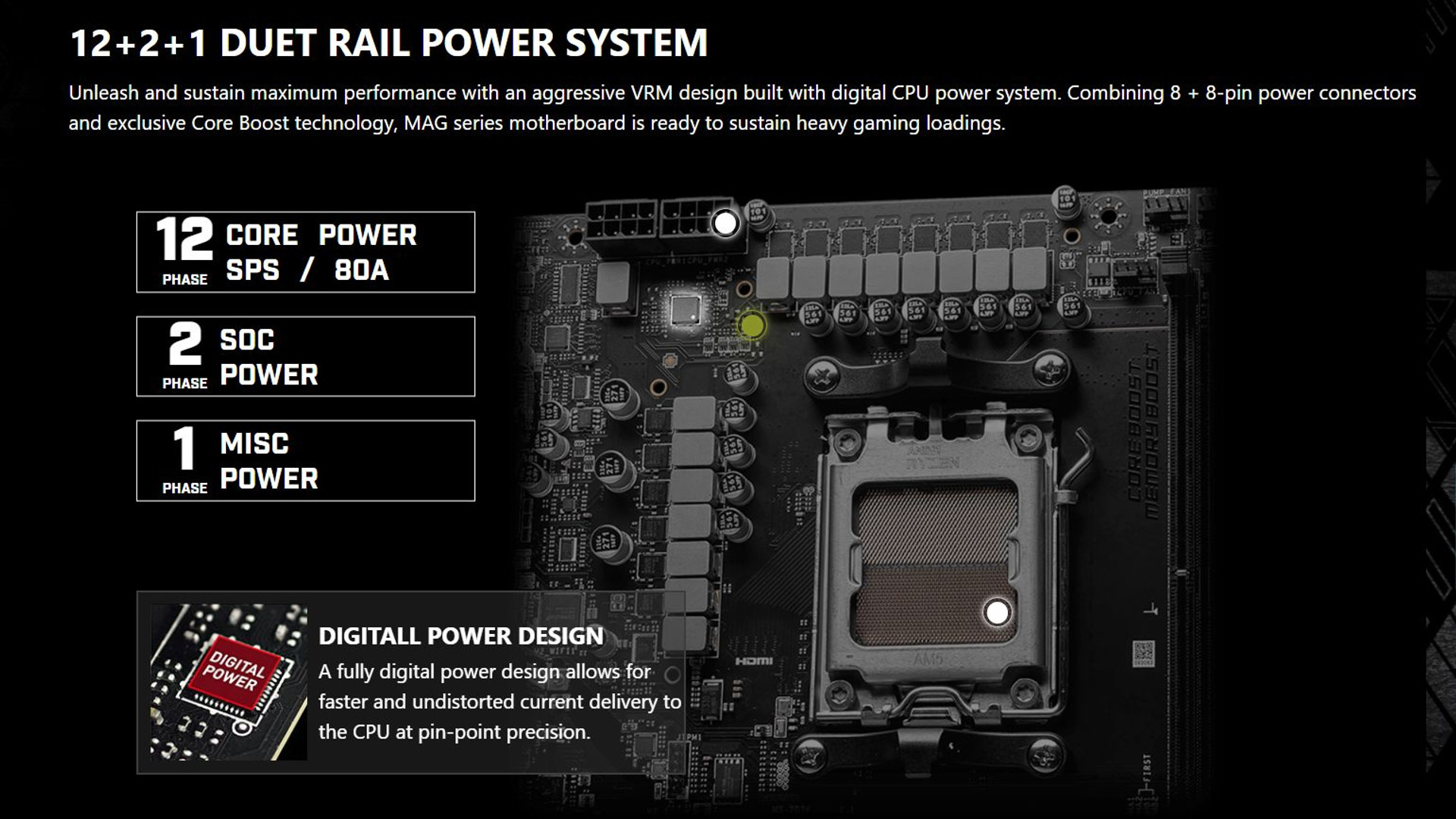

У випадку з MSI MAG B650M MORTAR WIFI плата отримала блок VRM з конфігурацією фаз 12+2+1. Використовуються SPS-збірки MPS2210 з робочим струмом до 80А. Для керування параметрами силової підсистеми залучений ШІМ-контролер MPS2221.

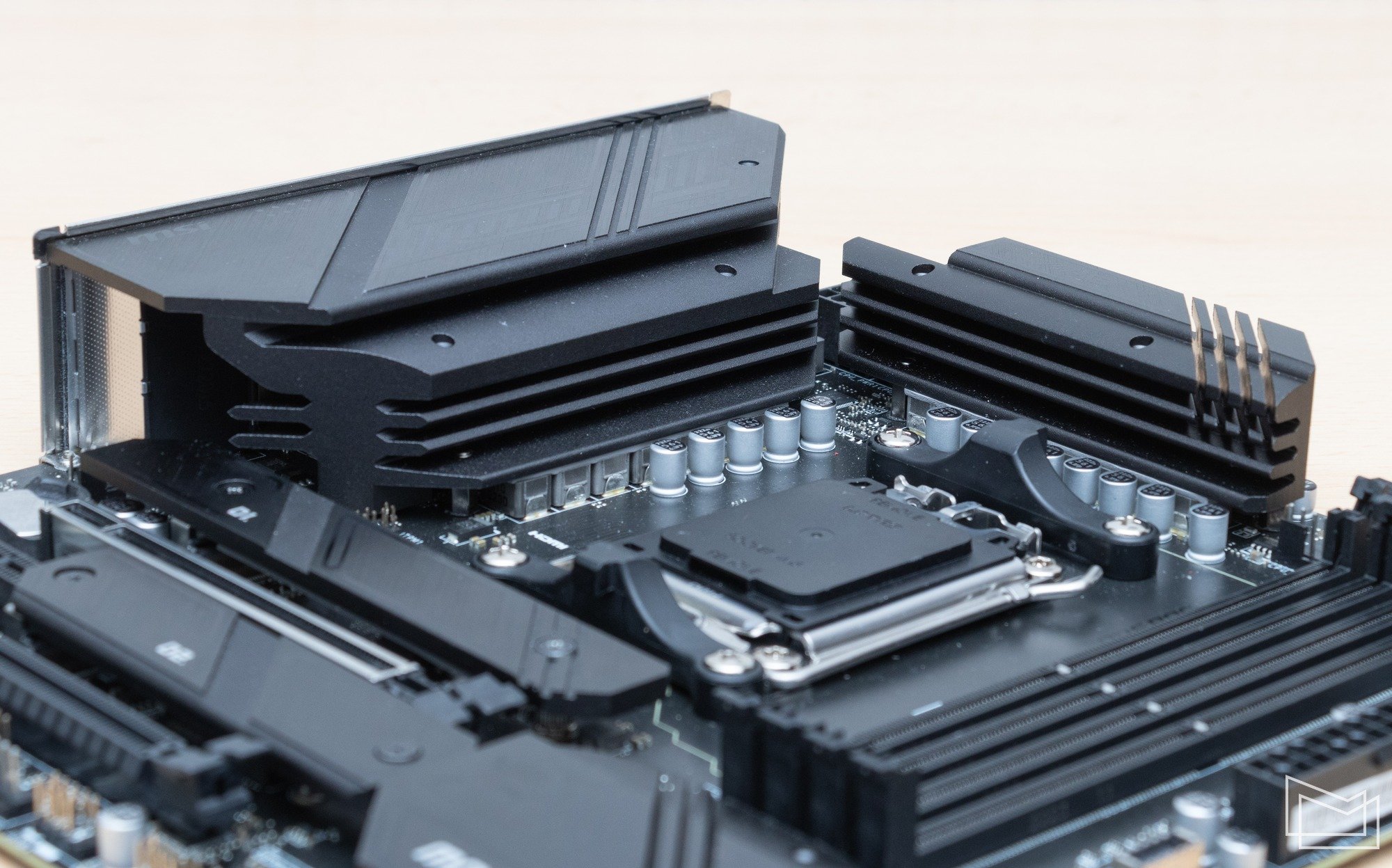

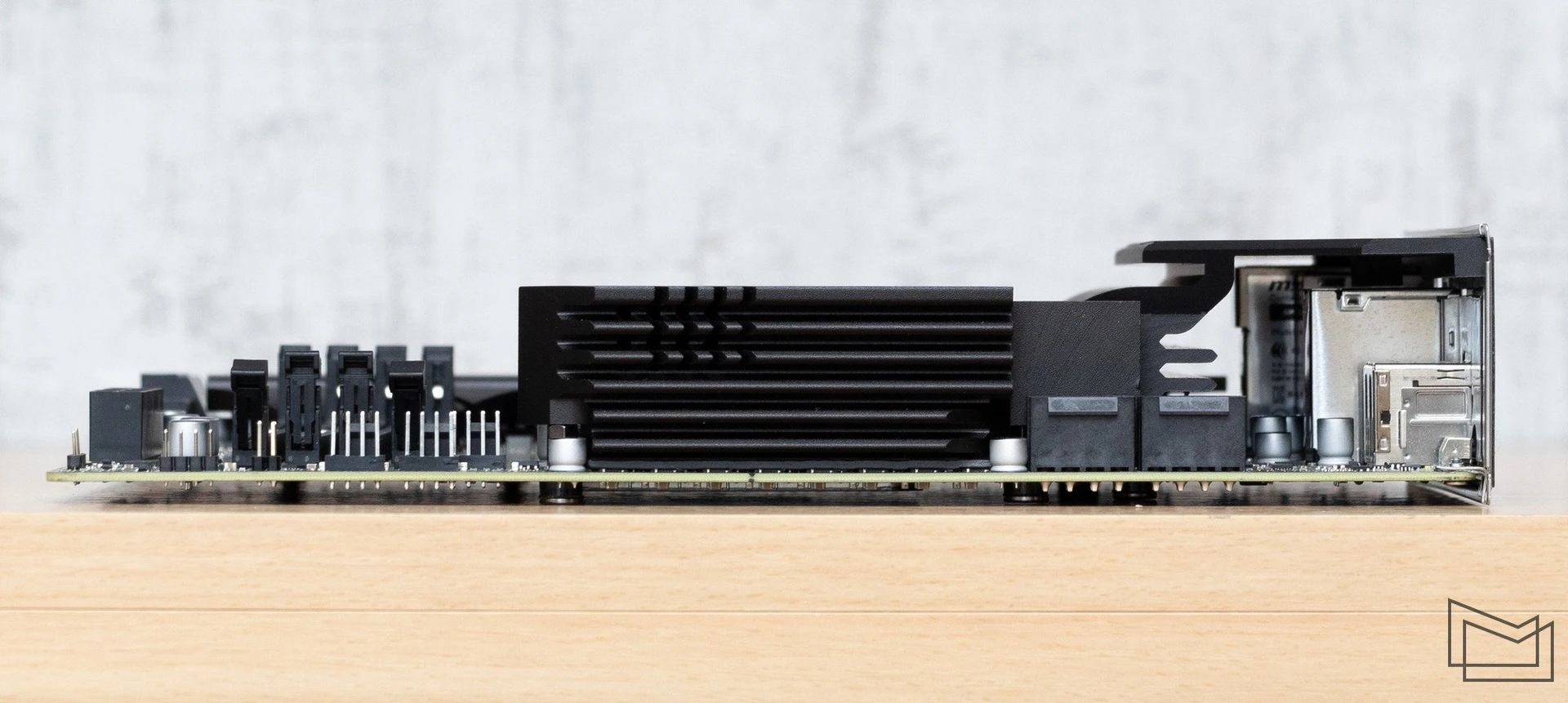

Звернемо окрему увагу на габаритні радіаторні блоки для додаткового охолодження елементів стабілізації живлення. MSI першими почали активно використовувати збільшену радіаторну конструкцію, яка одночасно використовується як декоративний кожух зони навколо інтерфейсної панелі. Зазвичай ця область прикривалась пластиковими саркофагами, але ідея реалізувати таке накриття саме за рахунок радіатора виявилось дуже слушною. Крім того, що конструкція виглядає практично, в цьому випадку значно збільшується площа розсіювання тепла, а відповідно силові елементи краще охолоджуються. Розробники додатково наголошують на тому, що для плати використовуються термопрокладки з коефіцієнтом теплопровідності 7 Вт/(м*К).

Для підключення додаткового живлення передбачено два 8-контактних конектори ESP12V. Хоча сам факт такого оснащення важко назвати визначальним, однак це як додатковий показник придатності плати для роботи з найпотужнішими чипами.

MSI MAG B650M MORTAR WIFI має чотири слоти для модулів оперативної пам’яті з односторонньою фіксацією. Платформа Socket AM5 працює виключно з DDR5, тож стандарт підтримуваної ОЗП не потребує уточнень. Розробники запевняють у спроможності плати працювати з модулями у режимах DDR5-6400+. В таблиці сумісності комплектів, пройшовших попередню верифікацію, на момент підготовки матеріалу найшвидшим значиться один набір DDR5-6200. Втім, з урахуванням того, що оптимальними для Ryzen 7000 є комплекти DDR5-6000, а таких у переліку зазначено понад вісім десятків, обирати є з чого, навіть якщо перед придбанням ви хочете мати гарантовану сумісність.

Формат mATX накладає певні обмеження на кількість наявних роз’ємів для додаткових карт розширення. MSI MAG B650M MORTAR WIFI пропонує один слот PCI-E x16 4.0, один компактний PCI-E x1 3.0, а також один PCI-E x4 4.0, який має повноформатний вигляд. Плата не пропонує слотів з підтримкою PCI-E 5.0, ця опція доступна лише моделям на базі чипсета AMD B650E.

Що стосується компонування наявних слотів, то, знову ж таки, зменшений формат не передбачає особливих вольностей. Всі конектори розташовані по сусідству. Тобто відеокарта з трьохслотовою системою охолодження перекриє доступ до вільних роз’ємів. Це слід враховувати, якщо ви плануєте додатково розширювати функціональність платформи.

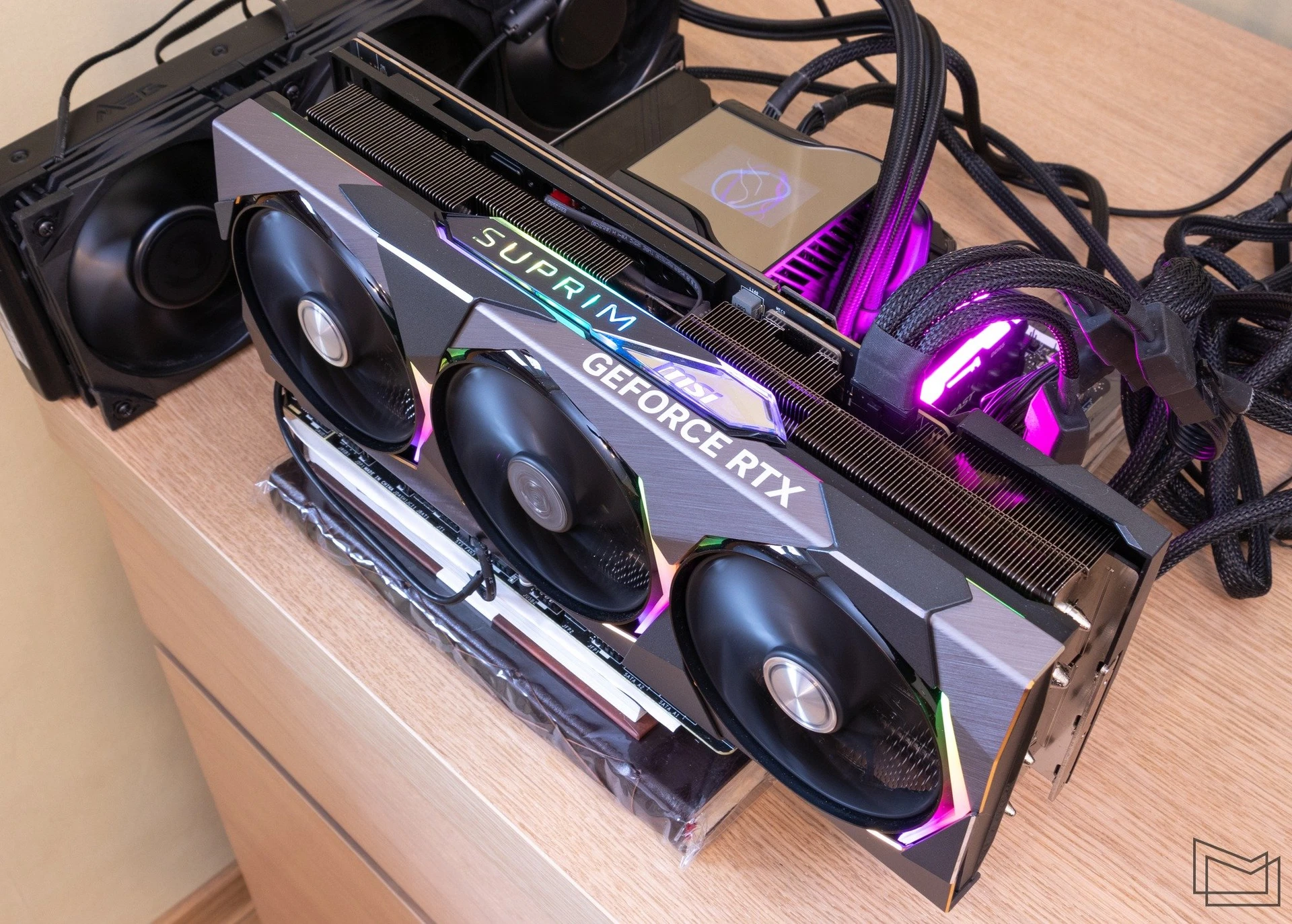

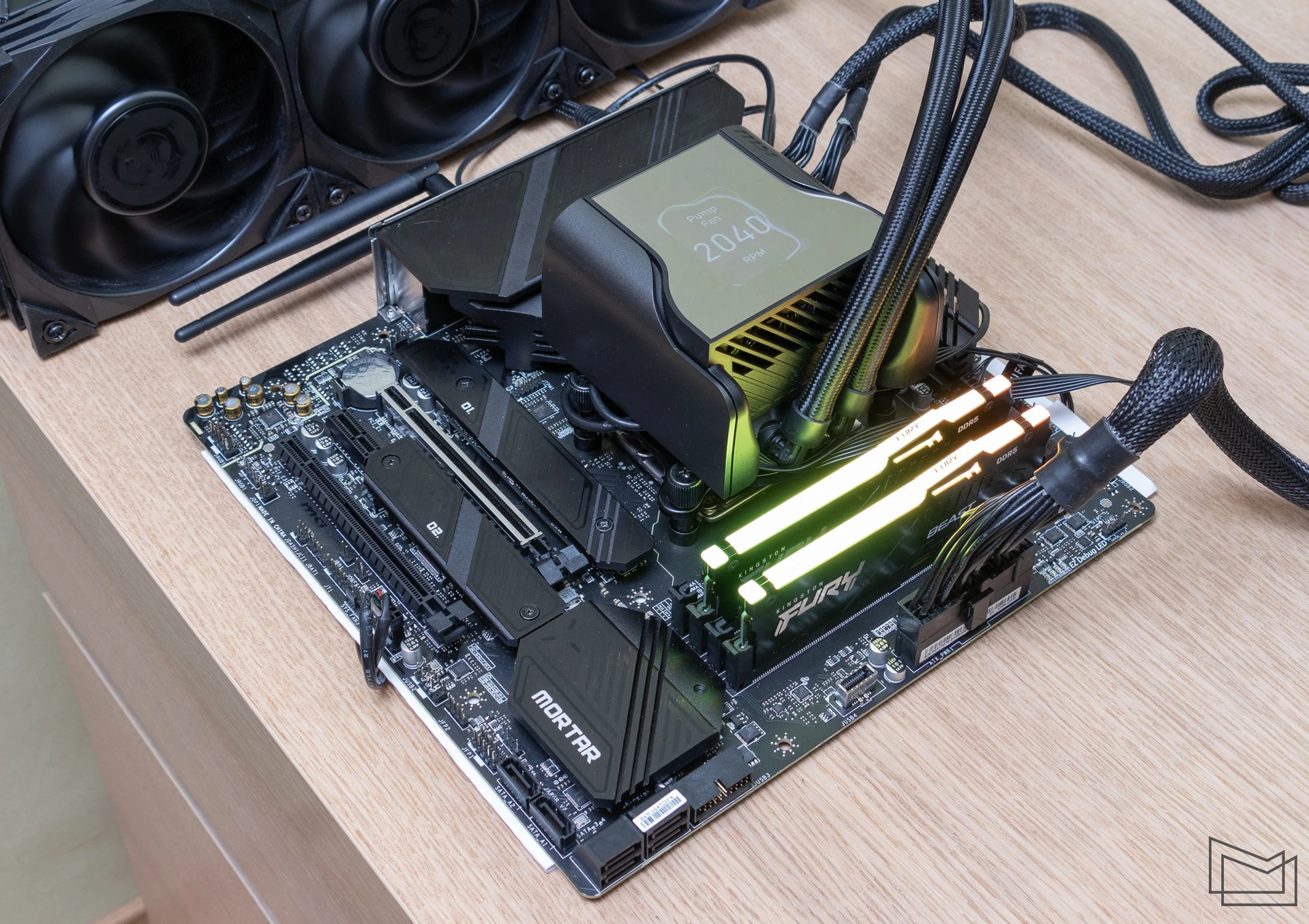

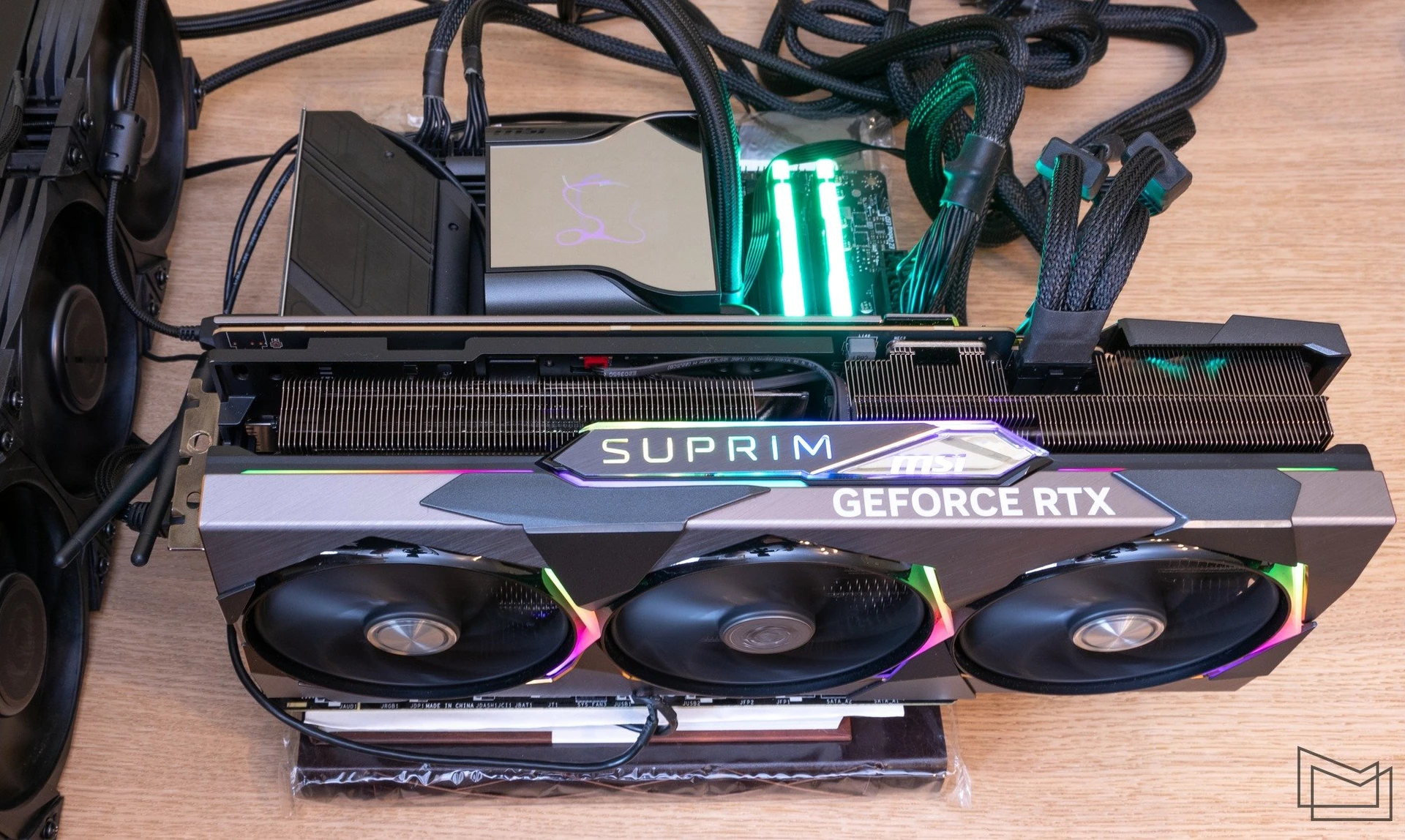

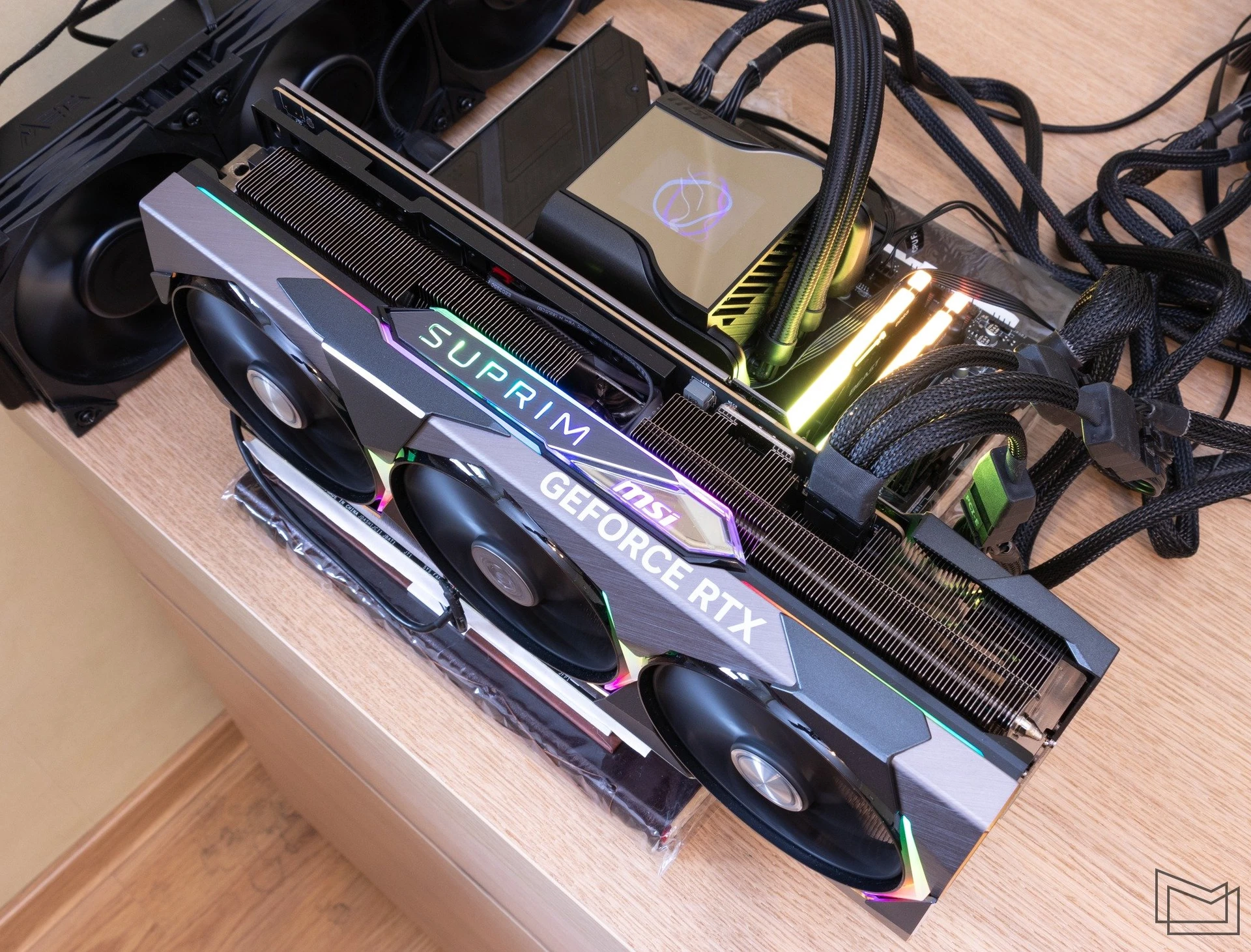

Для наочності наведемо приклад, коли відеокарта перекриває доступ не тільки до слотів, але й до конекторів у нижньої грані плати.

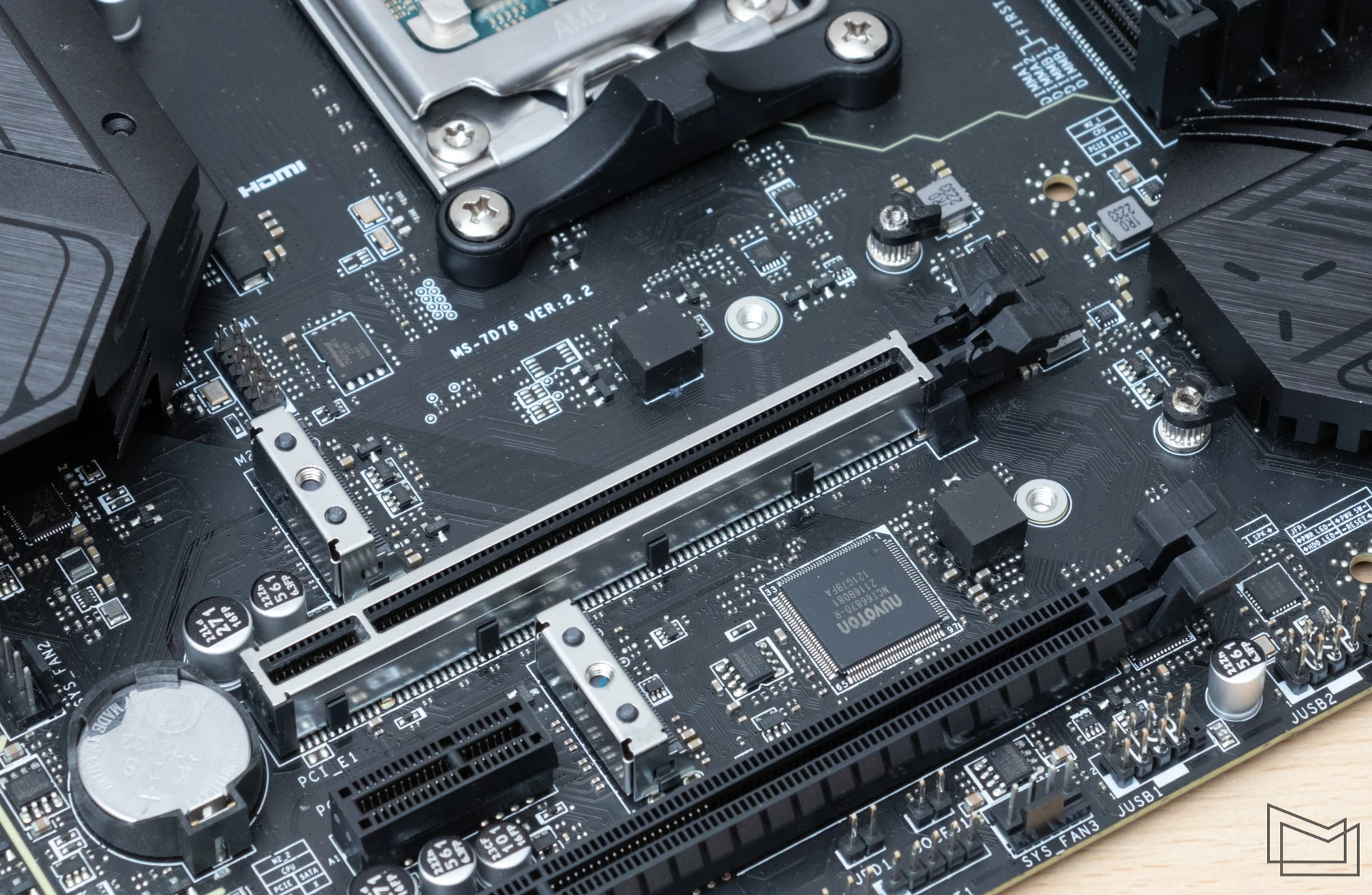

Щоб використовувати графічні адаптери-велетні вагою 2+ кг без додаткового остраху, основний слот PCI-E x16 має додатковий металічний каркас Steel Armor. Обшивка підвищує міцність конектора.

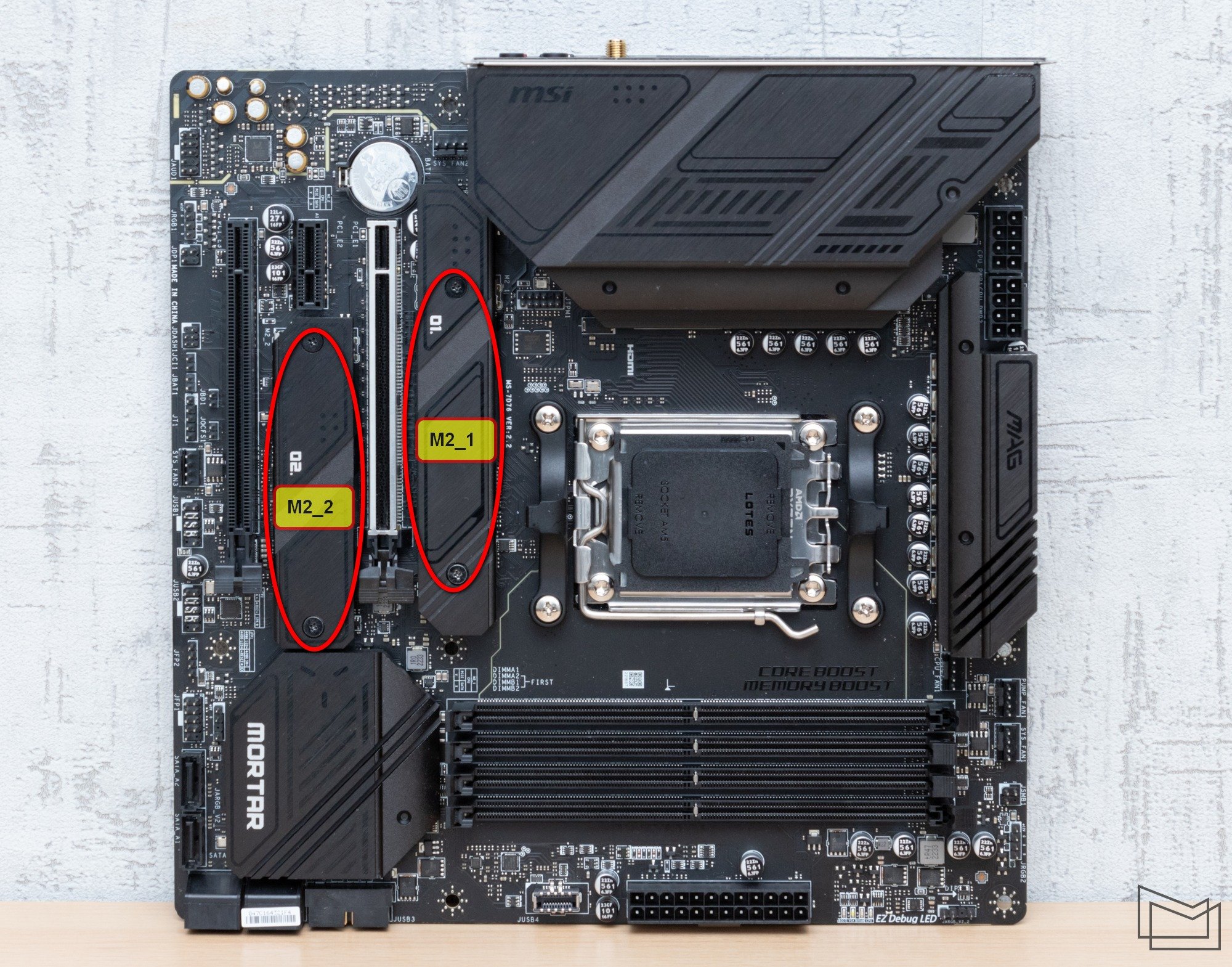

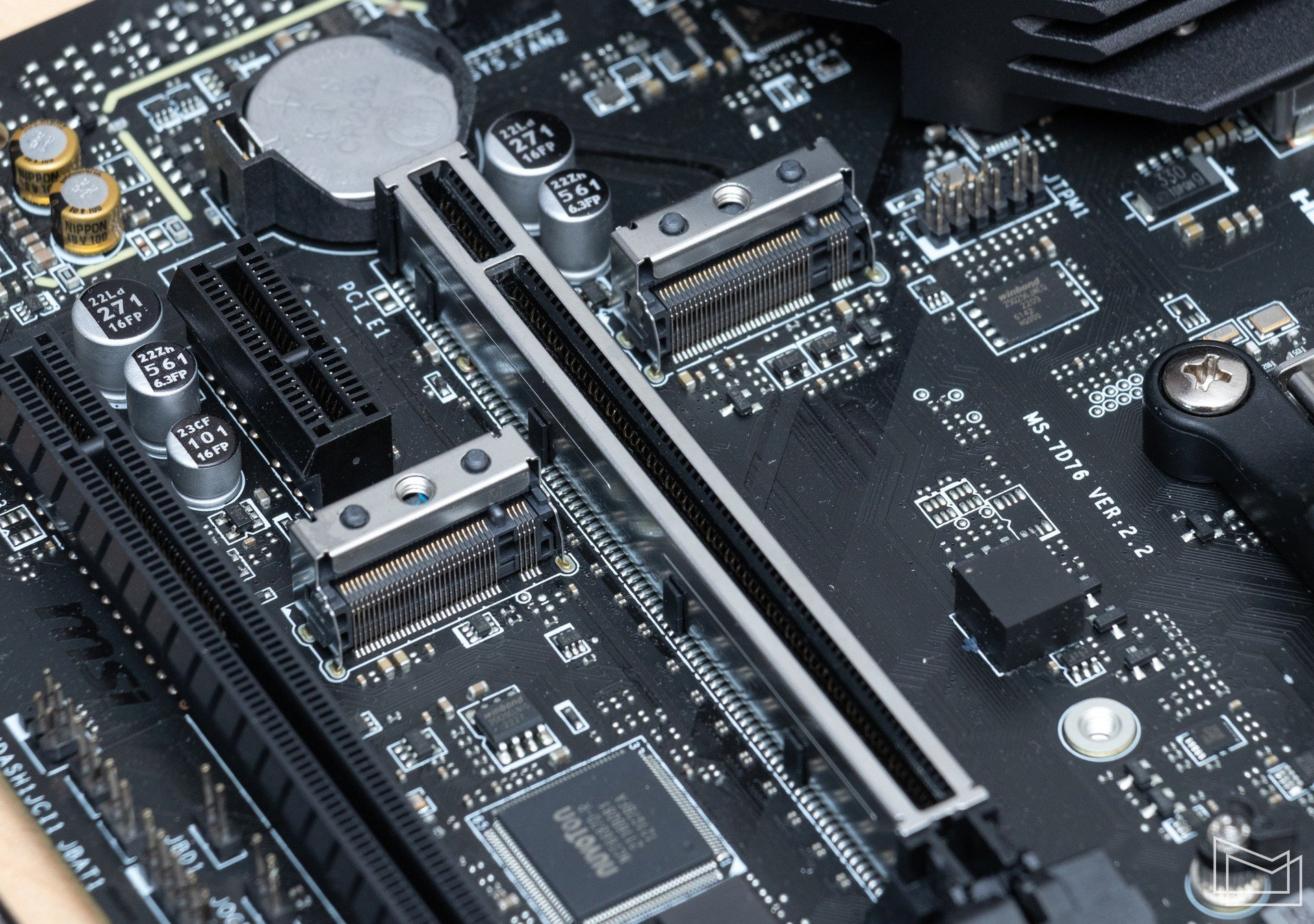

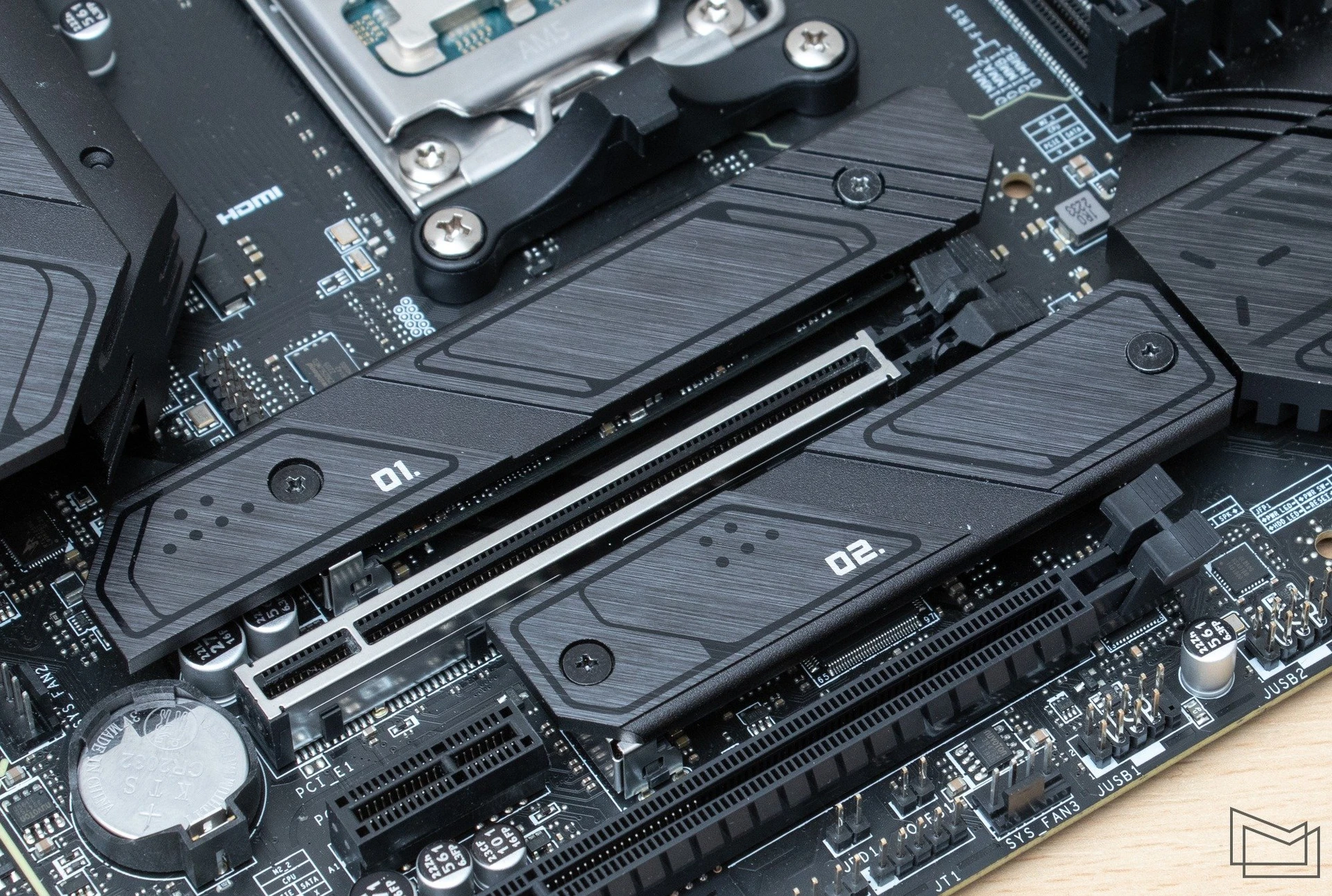

MSI MAG B650M MORTAR WIFI дозволяє використовувати два швидкісних M.2-накопичувача. Пара відповідних роз’ємів підтримують моделі формату 2260/2280 з інтерфейсом PCI-E. При цьому M.2_1 та M.2_2 відповідають специфікації PCI-E 4.0 x4. Плата не має підтримки PCI-E 5.0, втім для моделей на AMD B650 це лише опція, а не гарантована можливість.

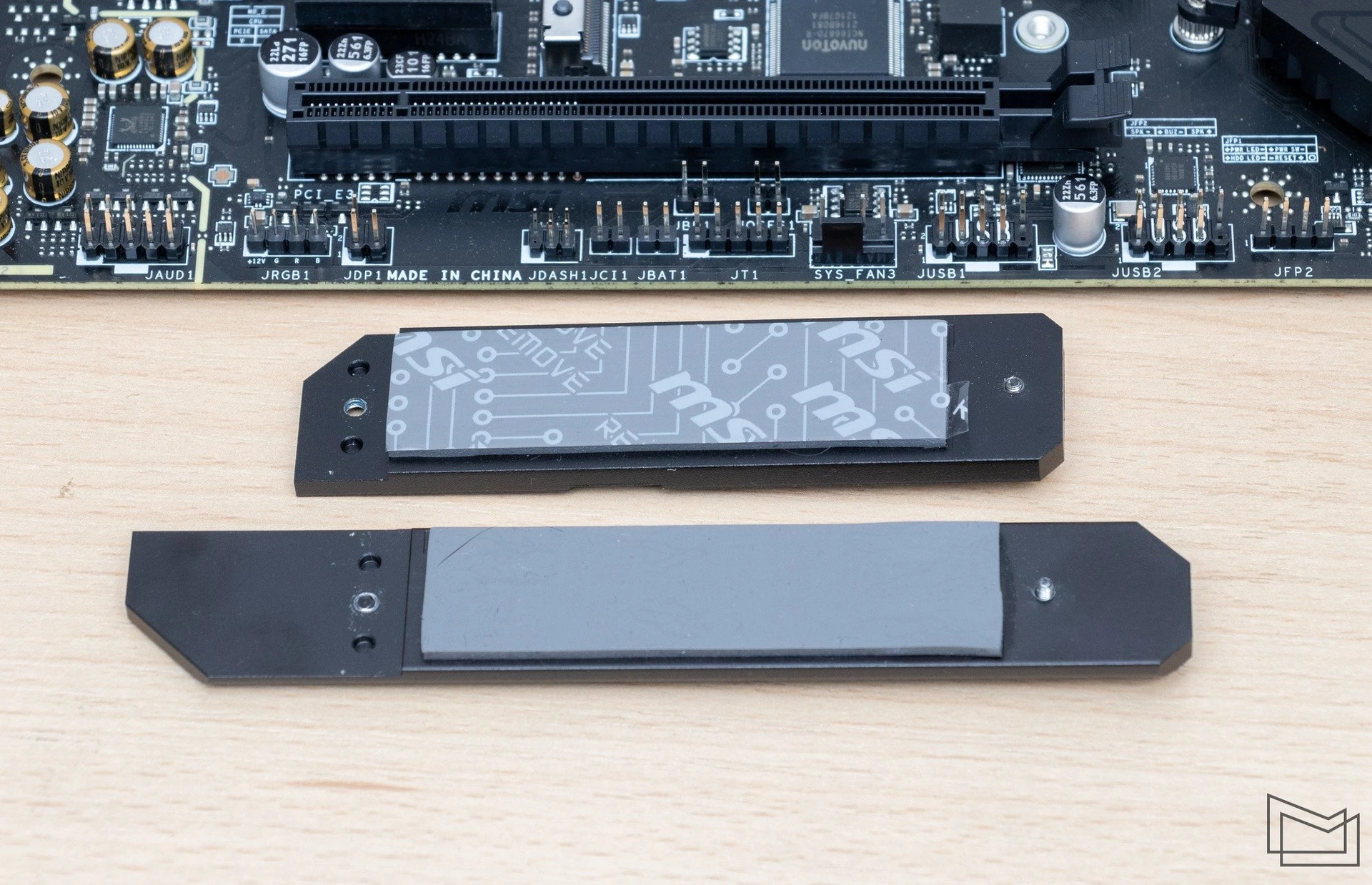

Слід зазначити, що для обох M.2-накопичувачів штатно передбачені алюмінієві радіатори з термопрокладками. Моделі з продуктивними контролерами зазвичай потребують додаткового охолодження, що дозволяє довше підтримувати темп з максимальною швидкістю передачі даних.

Для кріплення накопичувачів передбачені спеціальні пластикові засувки EZ M.2 Сlip, втім для фіксації додаткових охолоджувачів все ж доведеться брати до рук викрутку.

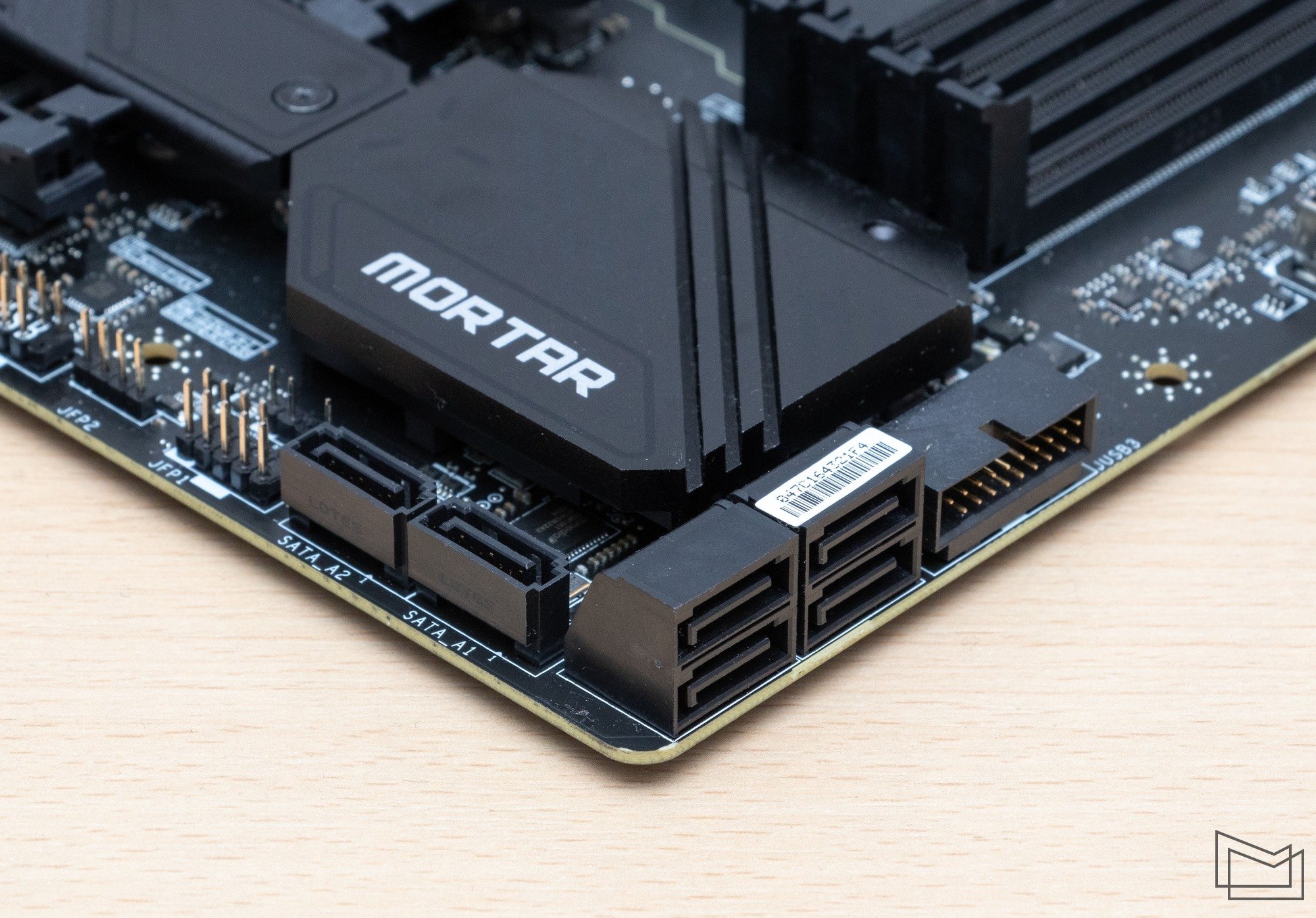

На догоду власникам накопичувачів з інтерфейсом SATA, розробники розширили можливості MSI MAG B650M MORTAR WIFI. Не дивлячись на те, що AMD B650 підтримує чотири відповідних портів, інженери додали ще контролер ASM1061 для реалізації двох додаткових SATA-каналів. Тож загальна кількість доступних портів зросла до шести. Роз’єми розташовані у правому нижньому куті PCB, при цьому конектори від додаткового контролера зорієнтовані перпендикулярно площині плати.

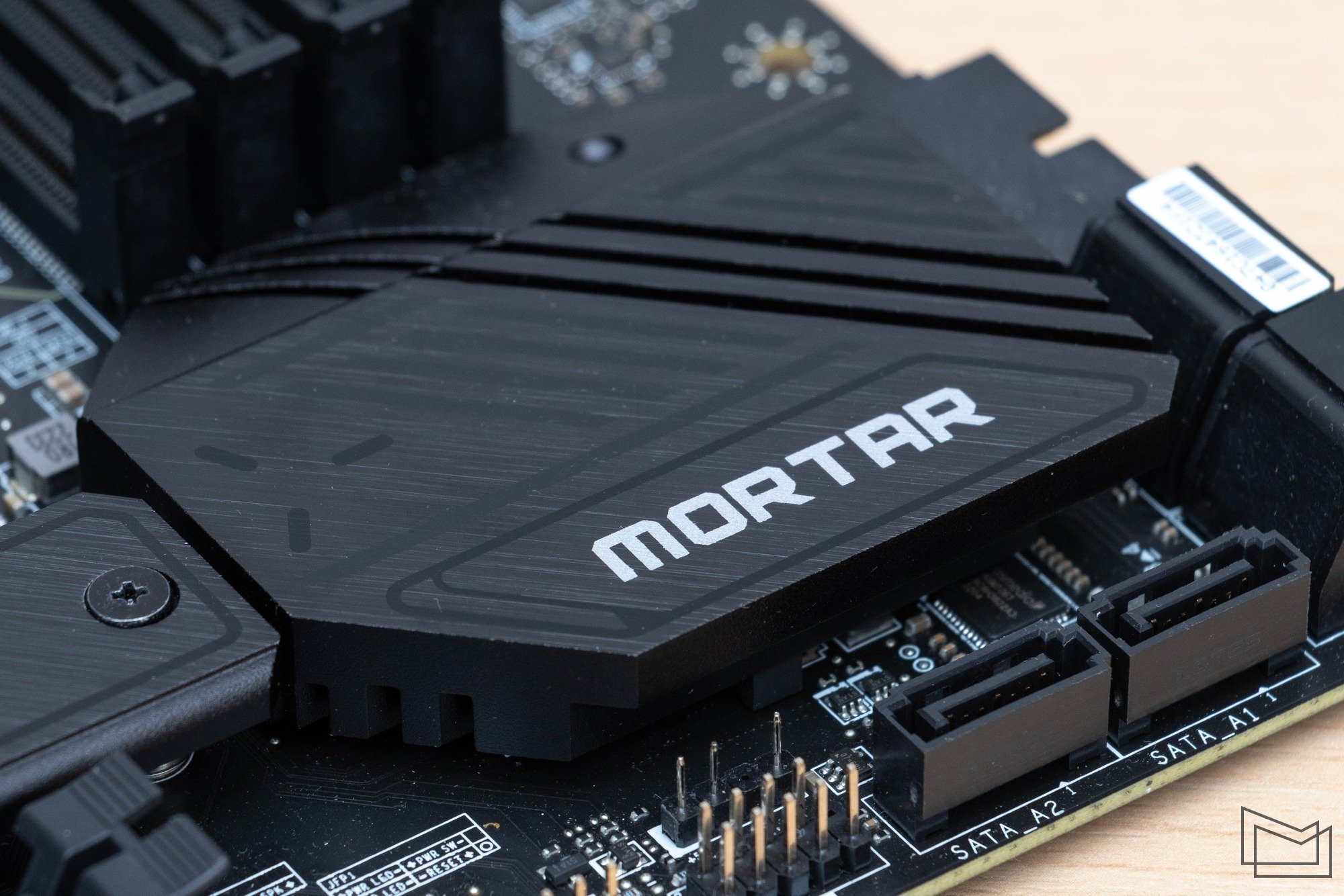

Поряд з SATA-конекторами розташована мікросхема чипсета AMD B650, яку прикриває радіаторний блок середніх розмірів.

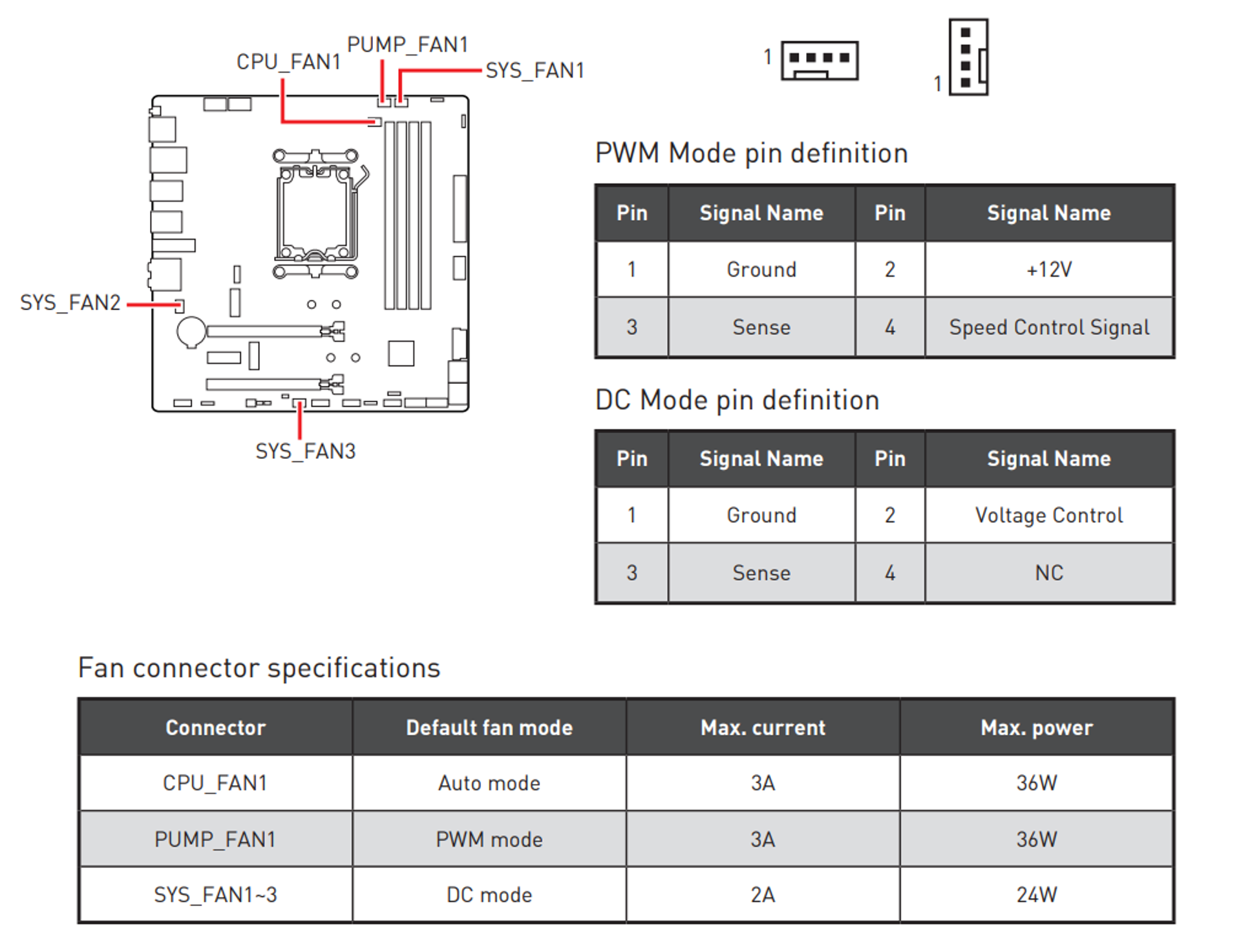

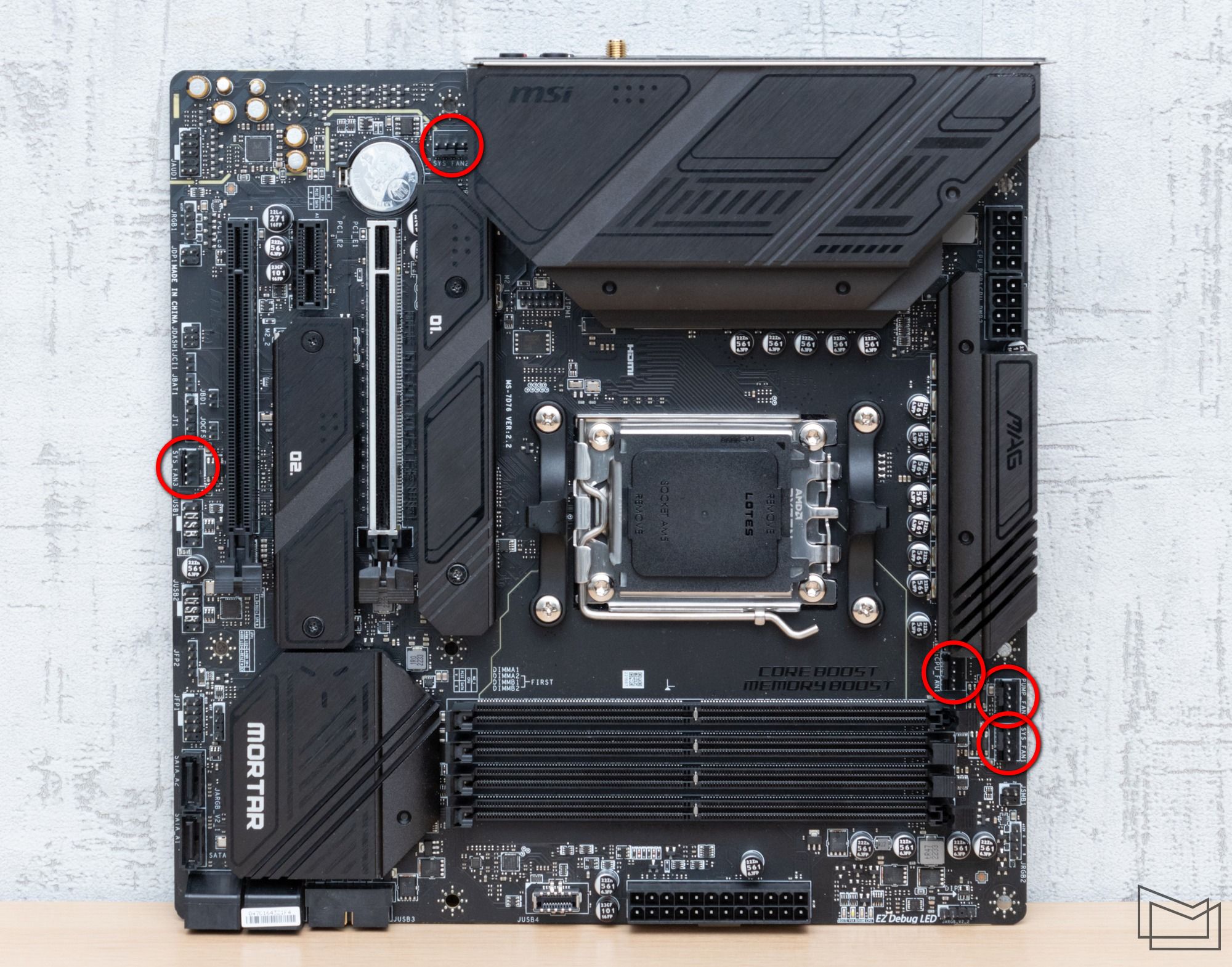

Для налагодження системи охолодження плата пропонує п’ять 4-контактних конекторів. Один номінально призначений для повітряного кулера, ще один – для підключення помпи РСО, решта – для корпусних вентиляторів. Всі канали незалежні та підтримують режими керування DC/PWM.

Розробники не аби як підвищили потужність відповідних роз’ємів. Конектори CPU_FAN1 та PUMP_FAN1 підтримують силу струму до 3А, дозволяючи підключати споживачі до 36 Вт. Всі канали для системних вентиляторів також посилені до 2А, хоча зазвичай задовольняються 1А.

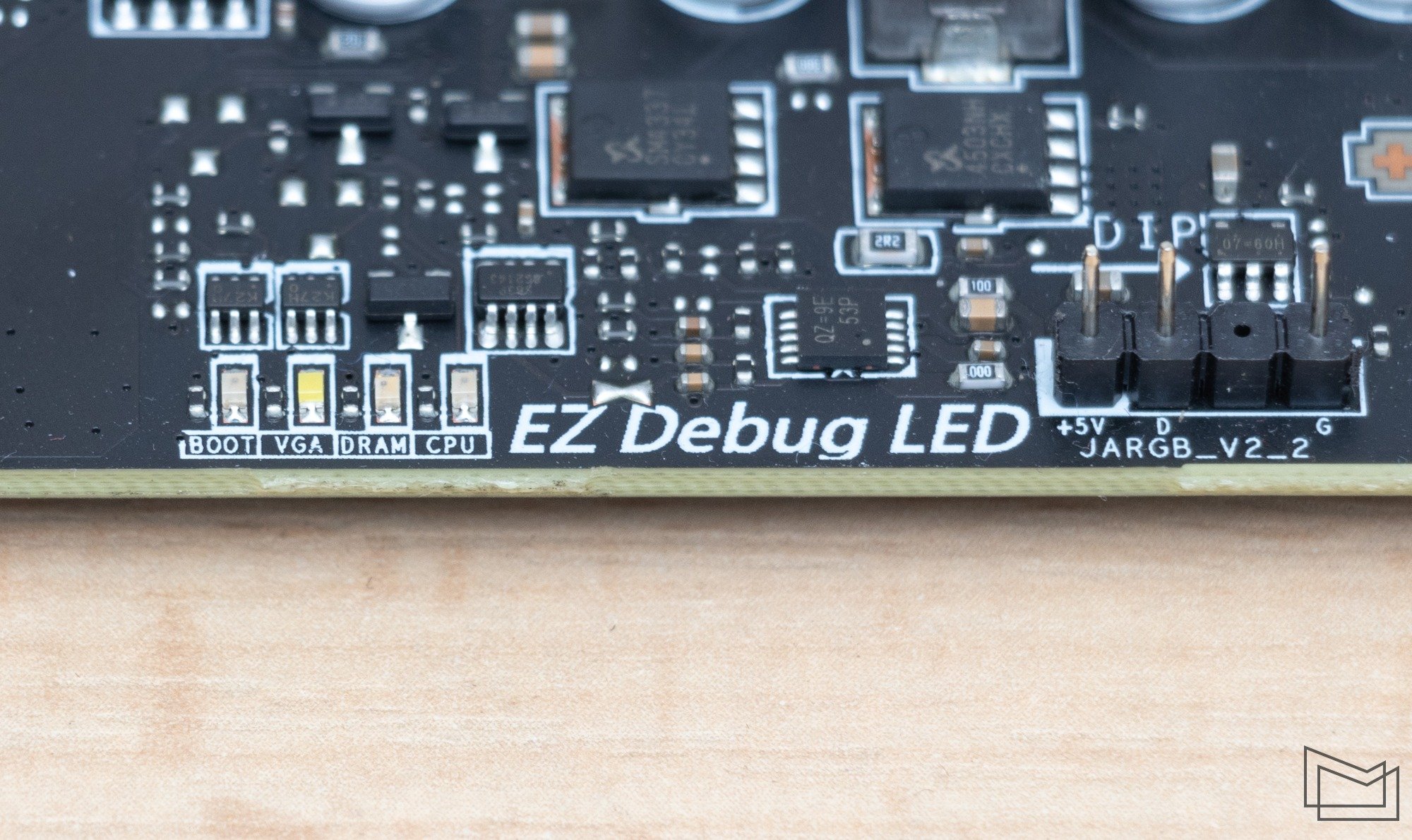

Від MSI MAG B650M MORTAR WIFI не слід очікувати розсипу додаткових елементів керування для роботи на відкритому стенді. З опцій відмітимо наявність системи експрес-діагностики EZ Debug LED з набором сигнальних світлодіодів. Свого часу поява подібної індикації можливих проблем під час старту системи дозволила виключити з необхідних умінь розпізнавання послідовності довгих та коротких звукових сигналів.

Плата також підтримує технологію автономного оновлення прошивки з USB-накопичувача. Відповідна кнопка активації знаходиться на інтерфейсній панелі. Для перепрошивки BIOS знадобиться лише підключення до джерела живлення.

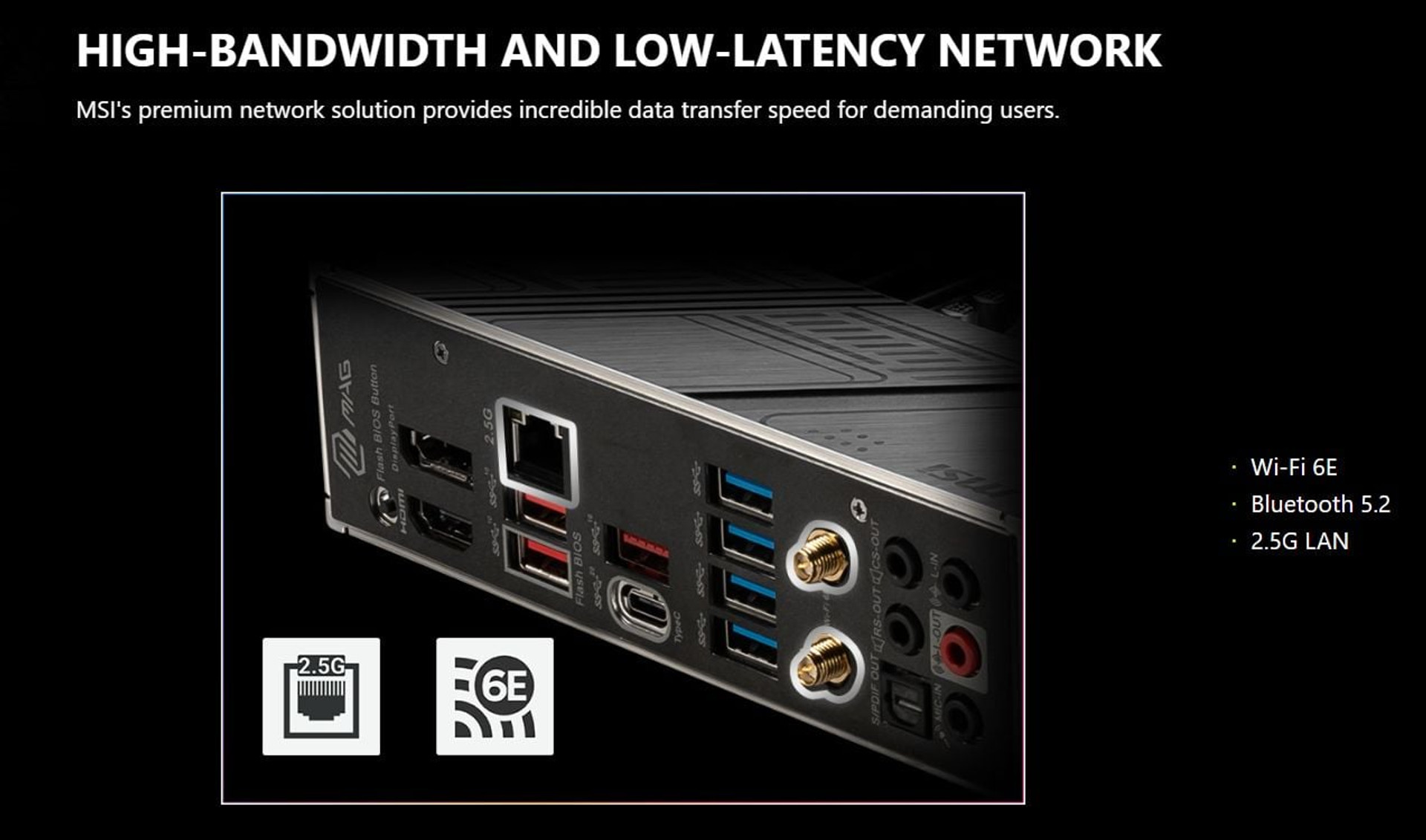

Мережеві можливості плати закривають контролер Realtek RTL8125B (2,5 Гб/c) для дротового під’єднання, та модуль AMD RZ616 для бездротового зв’язку. Блок забезпечує підтримку Wi-Fi 6E (до 802.11ax) та Bluetooth 5.3. В асортименті виробника також значиться модель MSI MAG B650M MORTAR без додаткового модуля для роботи з бездротовими мережами, але в Україні поки доступна лише модифікація “WiFi”, що розширює можливості, але збільшує кінцеву ціну плати.

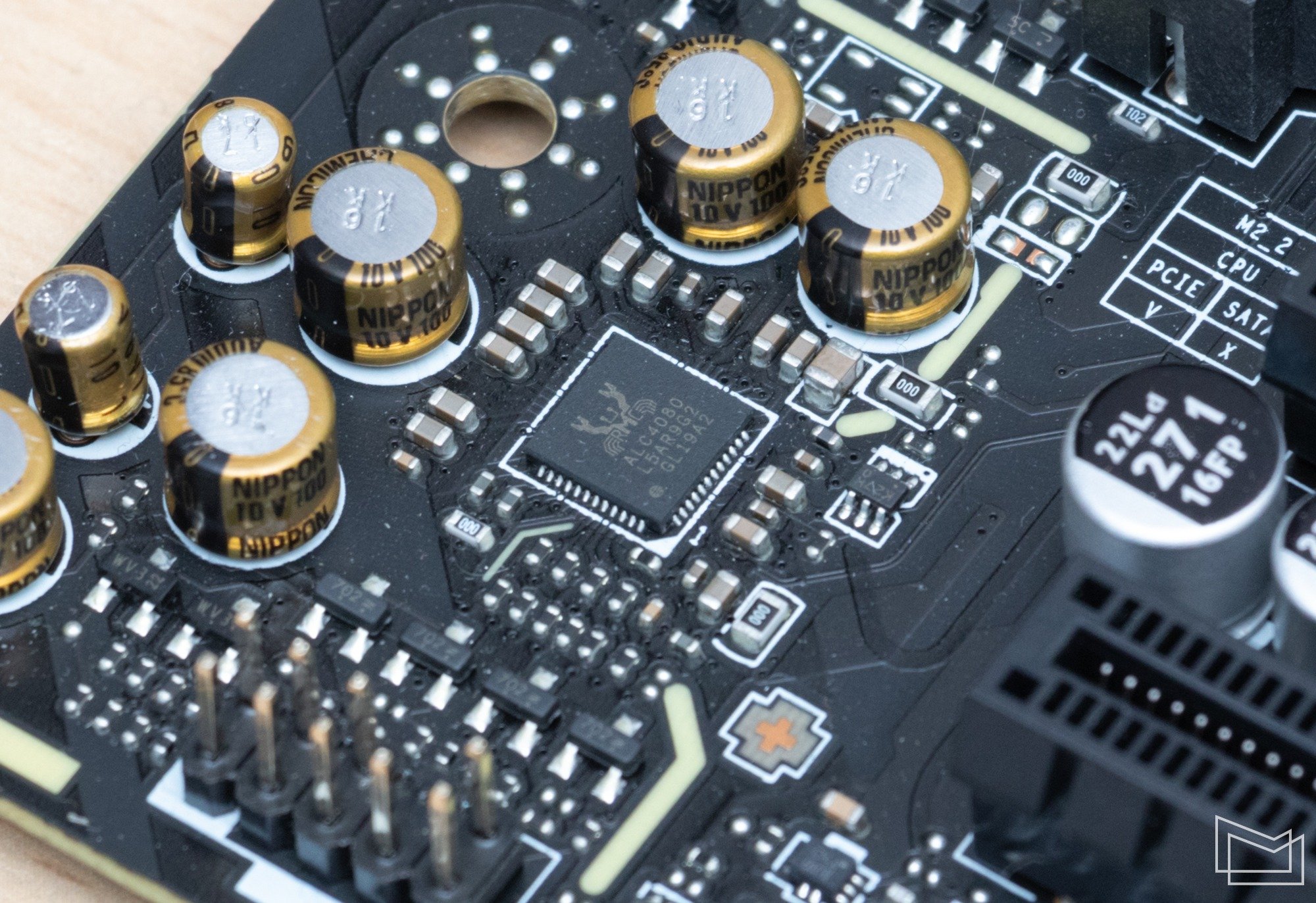

Звукова підсистема плати заснована на 8-канальному кодеку Realtek ALC4080. Зона аудіотракту частково ізольована від основного масиву PCB, а в ланцюгу задіяні спеціалізовані ємності. Звучання чисте, з добре пропрацьованими верхами і акцентованим басом — хоча на дефолтних налаштуваннях у деяких жанрах його може бути забагато.

Це вже стає якоюсь закономірністю, але чергова плата ігрової направленості не оснащується штатним RGB-підсвічуванням. Схоже розробники вирішили, що суровій моделі з лінійки MORTAR не личить кольорове мерехтіння, тож залишили плату без відповідних прикрас. Але для прибічників ілюмінації передбачено кілька опцій. На PCB присутні по два конектори для під’єднання 12-вольтових RGB-стрічок на базі елементів 5050 та адресовних гірлянд ARGB другого покоління.

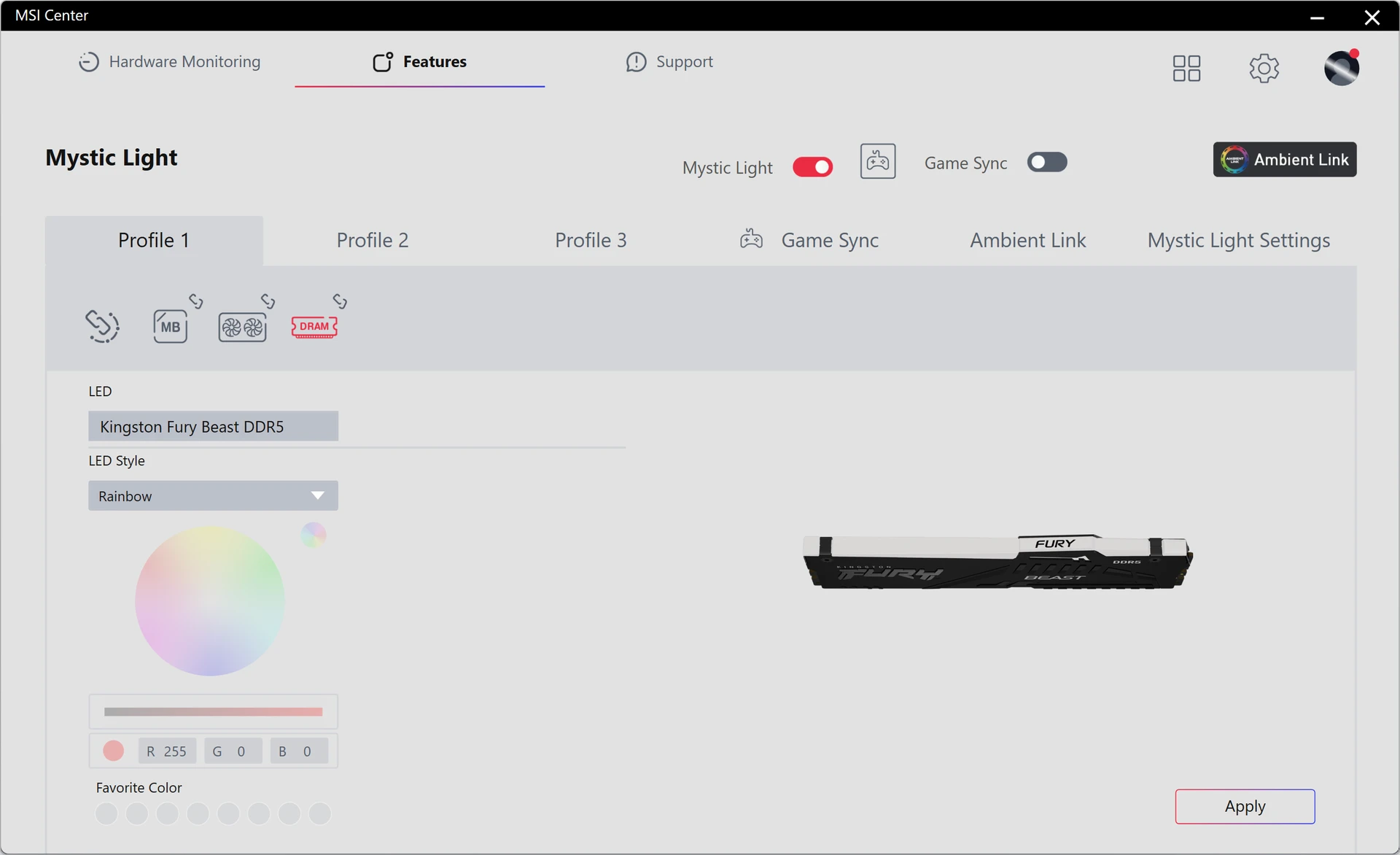

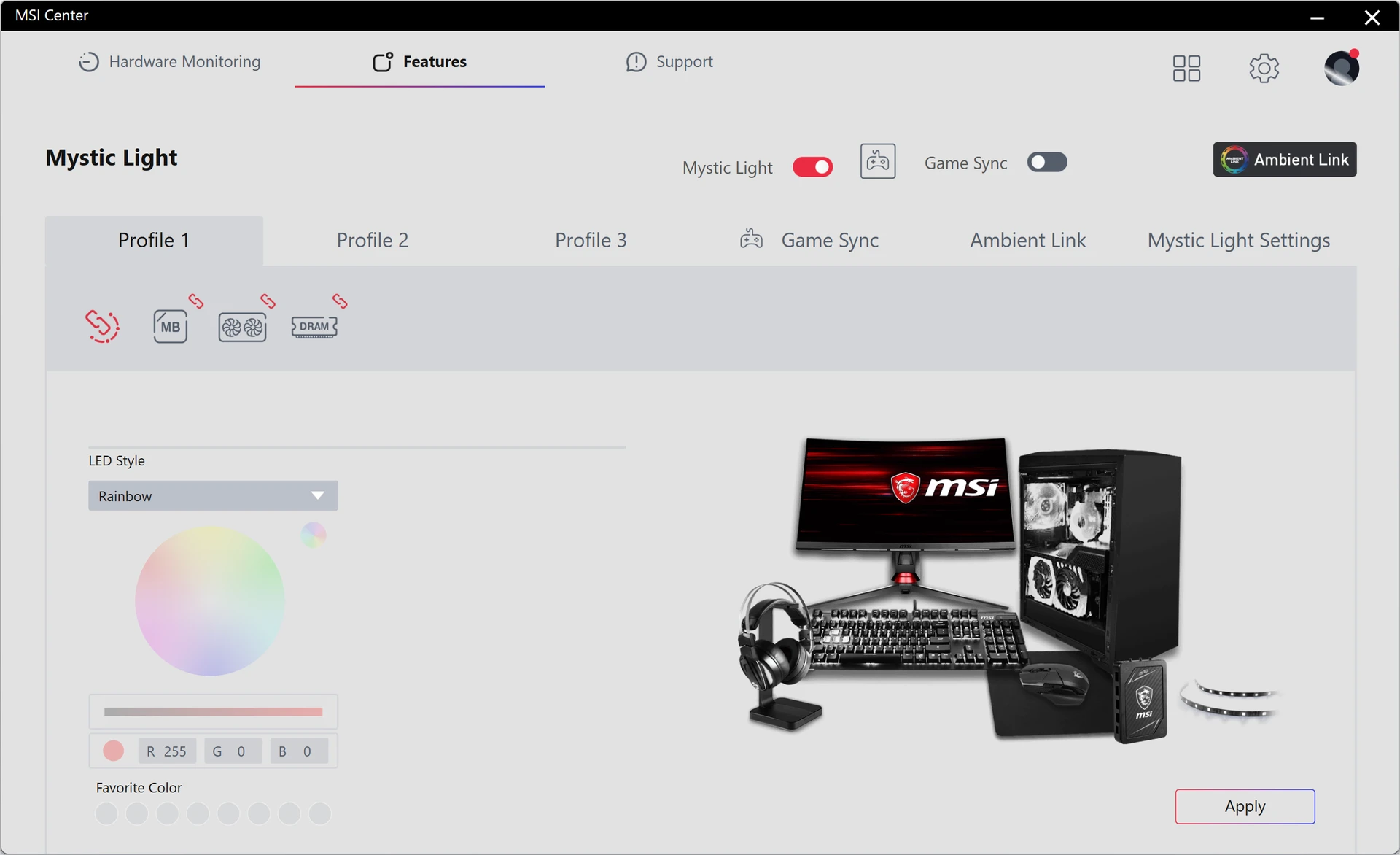

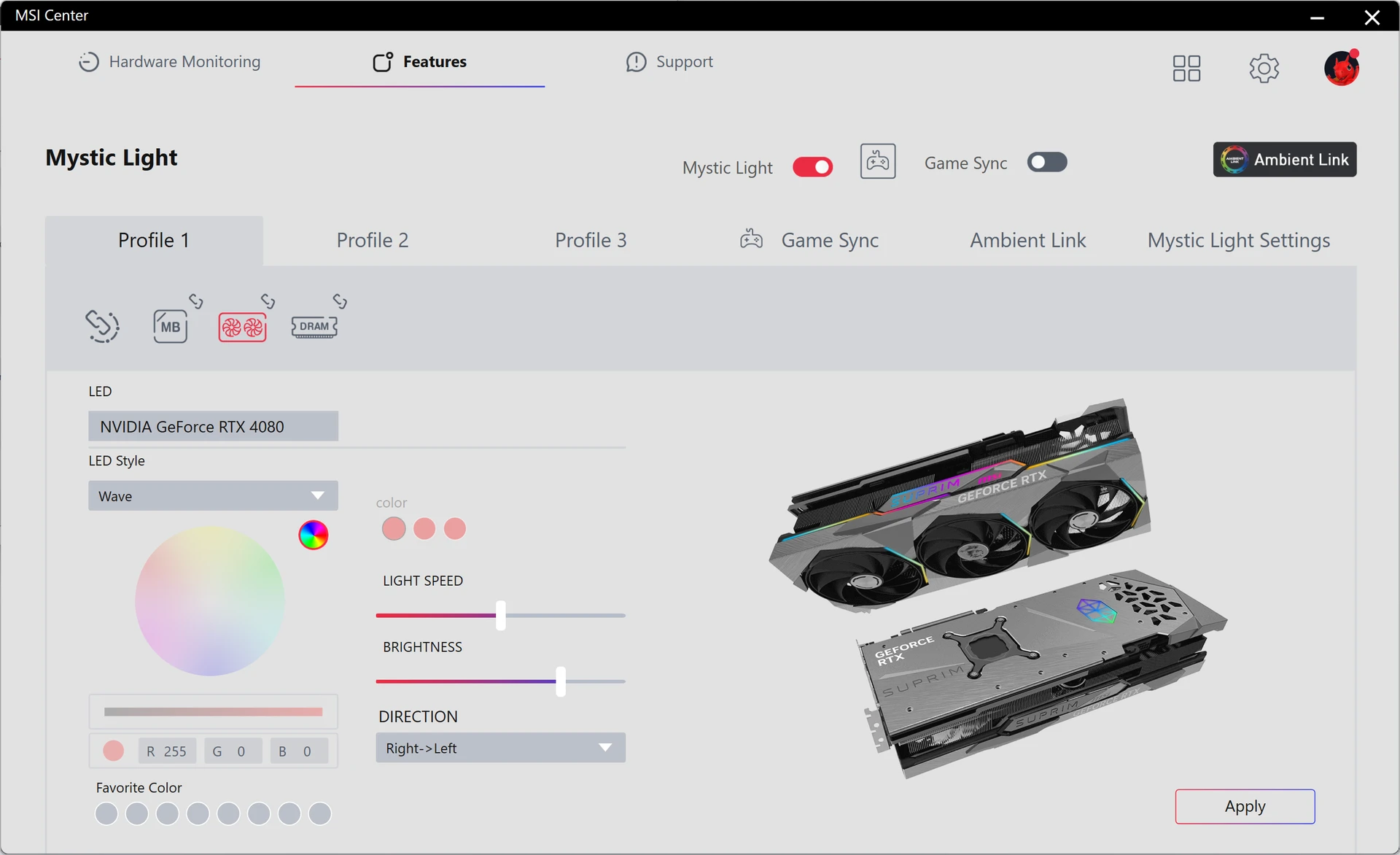

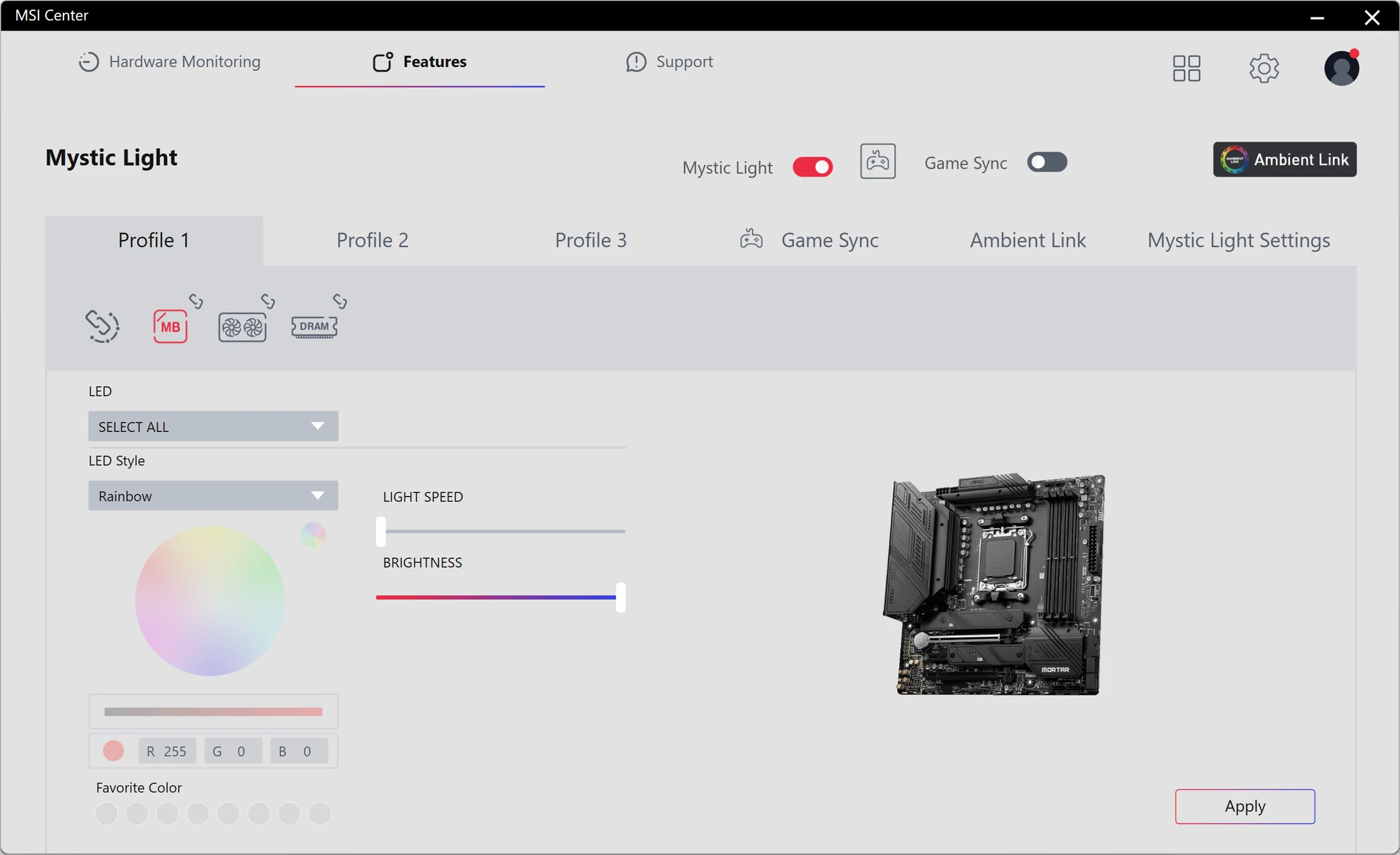

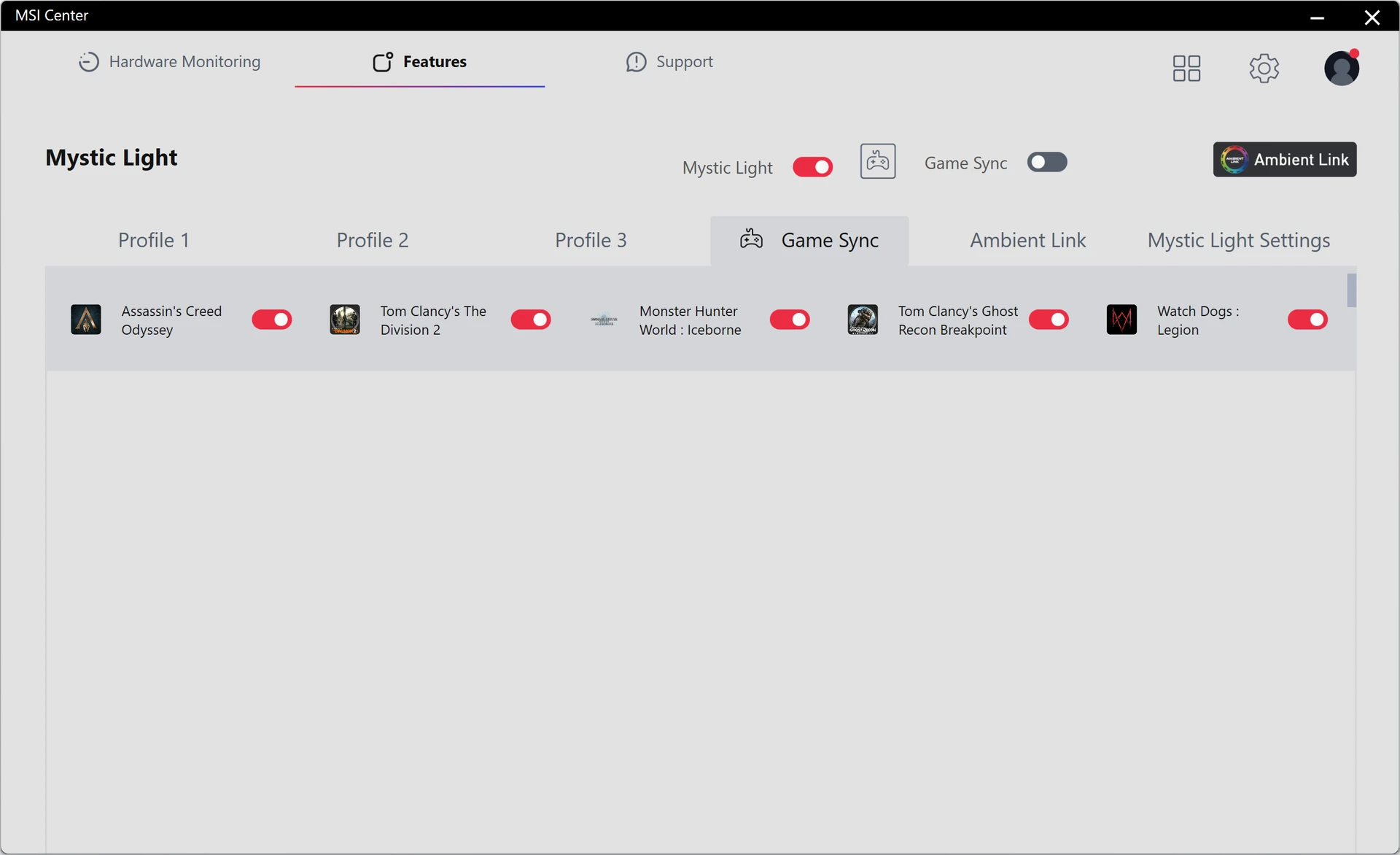

Налаштування режимів підсвічування здійснюється у відповідному розділі MSI Center. Тут же можна синхронізувати ілюмінацію різних компонентів системи, підтримуючих протокол MSI Mystic Light.

Тож звичайно додати підсвічування у корпусі можна не лише за допомогою додаткових стрічок, а й завдяки ілюмінації складових компонентів.

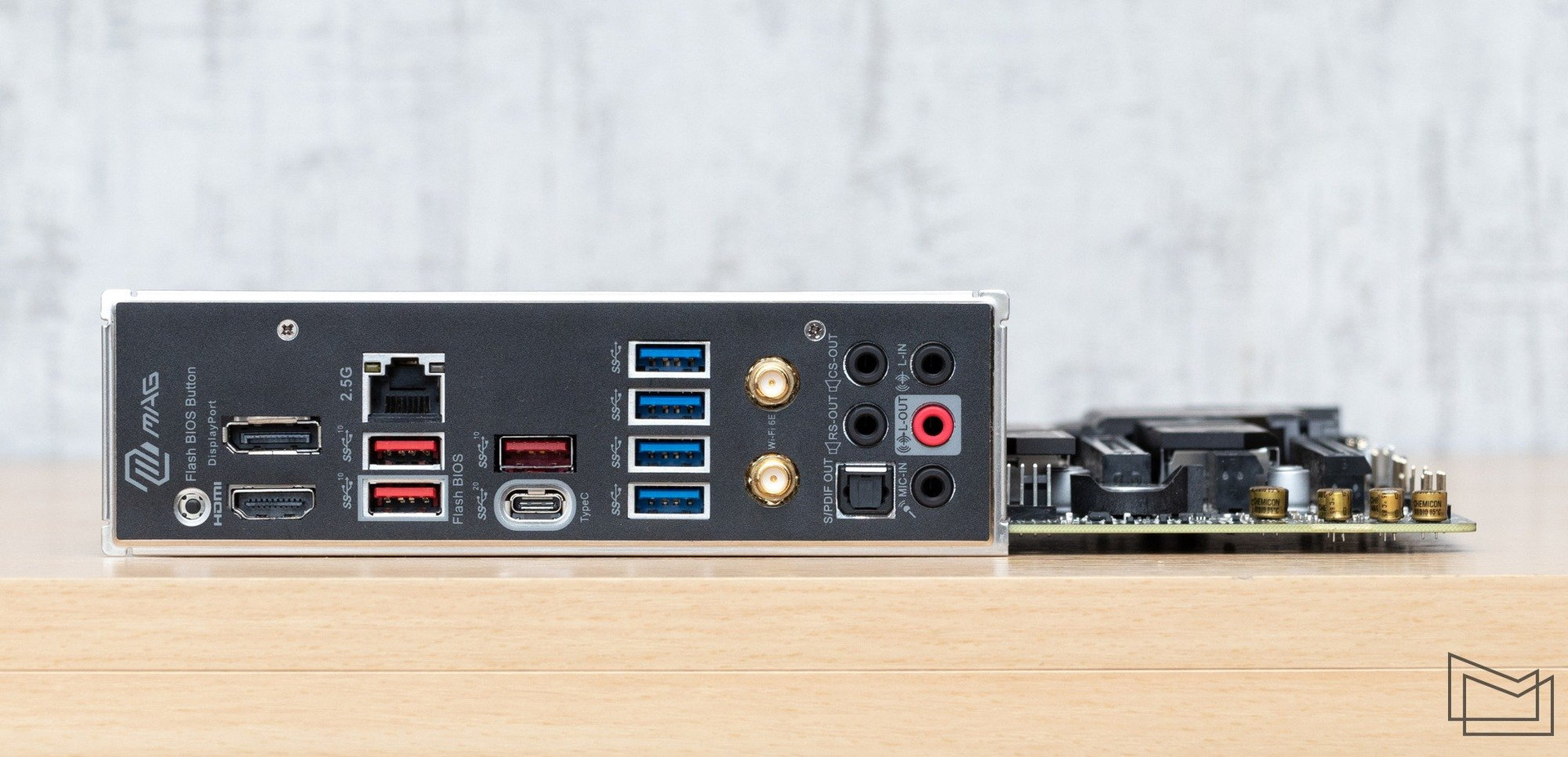

Інтерфейсна панель MSI MAG B650M MORTAR WIFI початково оснащена стаціонарною заглушкою. Склад конекторів також досить переконливий. Маємо чотири USB 3.2 Gen1 (5 Гб/c), три порта USB 3.2 Gen2 (10 Гб/c), а також один USB 3.2 Gen2x2 у форматі Type-C зі швидкістю передачі даних до 20 Гб/c.

Для підключення екранів передбачені виходи DisplayPort 1.4 та HDMI 2.1. Нагадаємо, що всі чипи Ryzen 7000 оснащені інтегрованою графікою, тож навіть за відсутності відеокарти виводити картинку можна за допомогою iGPU.

На панелі також розташовані розетка Ethernet для підключення дротової мережі, а також конектори для під’єднання підсилювальних антен бездротового модуля. Для підключення акустики передбачено п’ять 3,5-міліметрових роз’ємів та оптичний вихід S/PDIF.

Окремо відмітимо наявність мініатюрної кнопки для активації вже згадуваного механізму Flash BIOS для оновлення прошивки з USB-накопичувача.

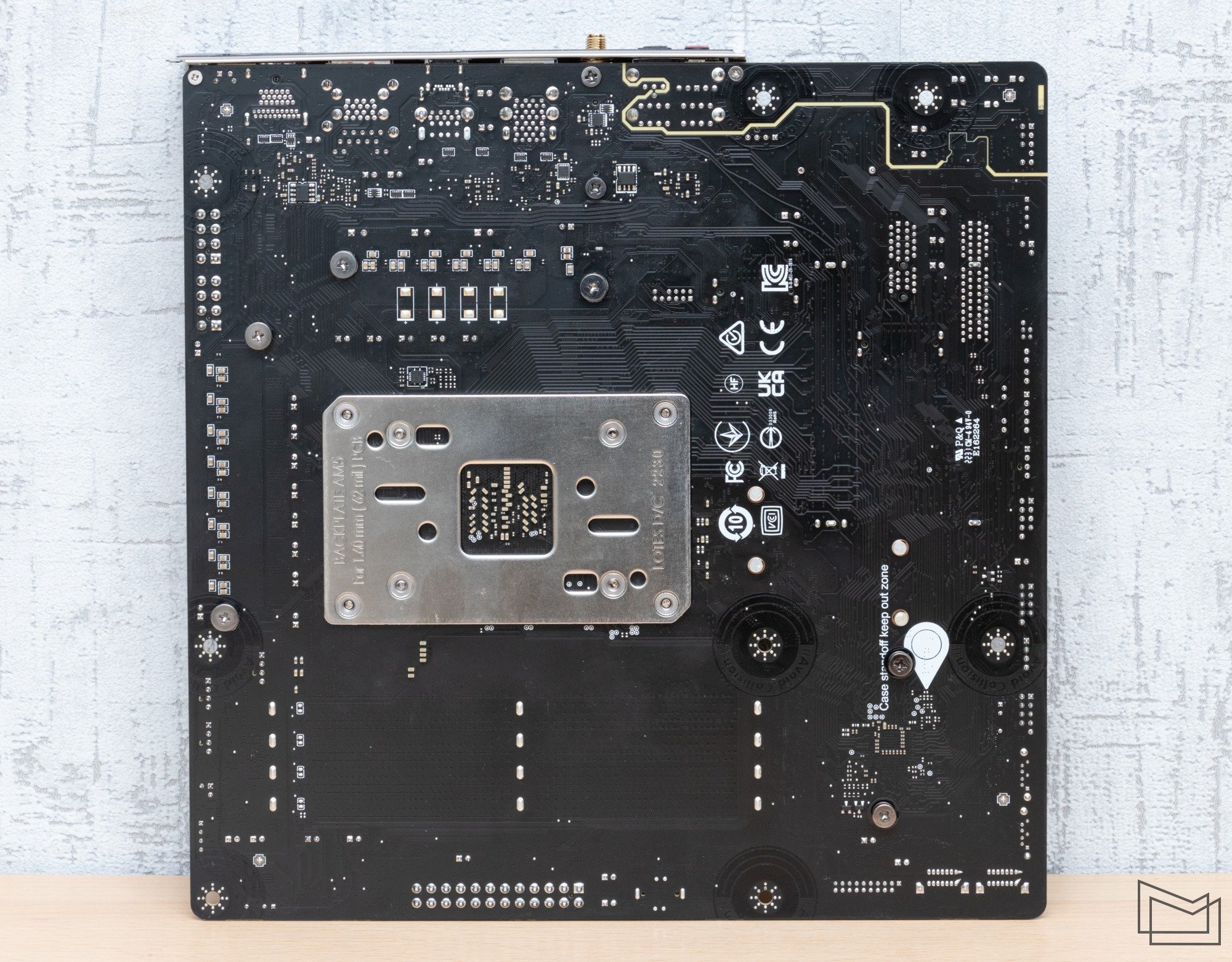

На зворотній стороні PCB розташована мінімальна кількість елементів поверхневого монтажу. Можна розгледіти, що ізоляційна майже безперервна доріжка аудіотракту відокремлює сегмент плати. Як бачимо, все радіатори системи охолодження кріпляться за допомогою гвинтів.

BIOS та програмні налаштування

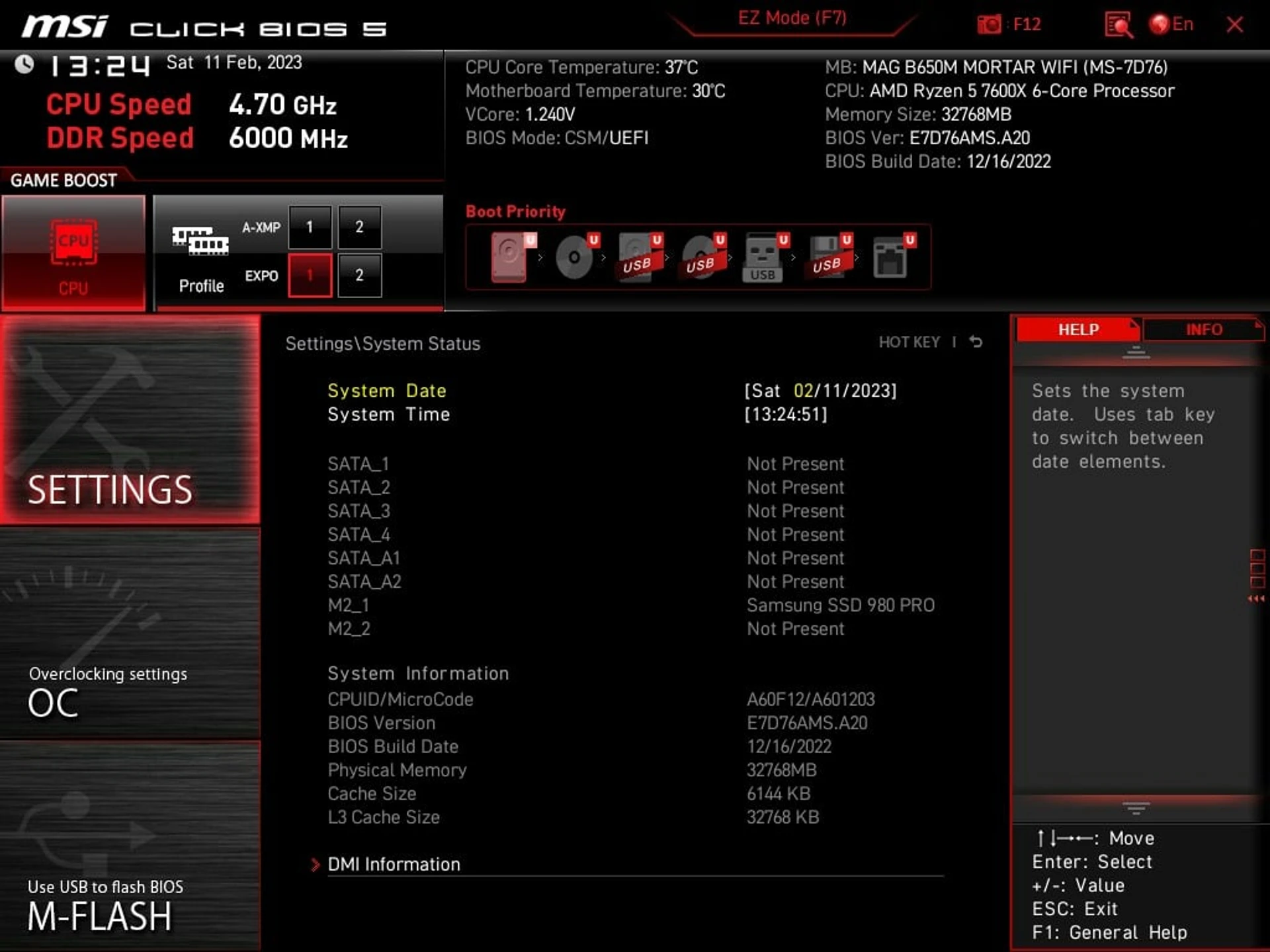

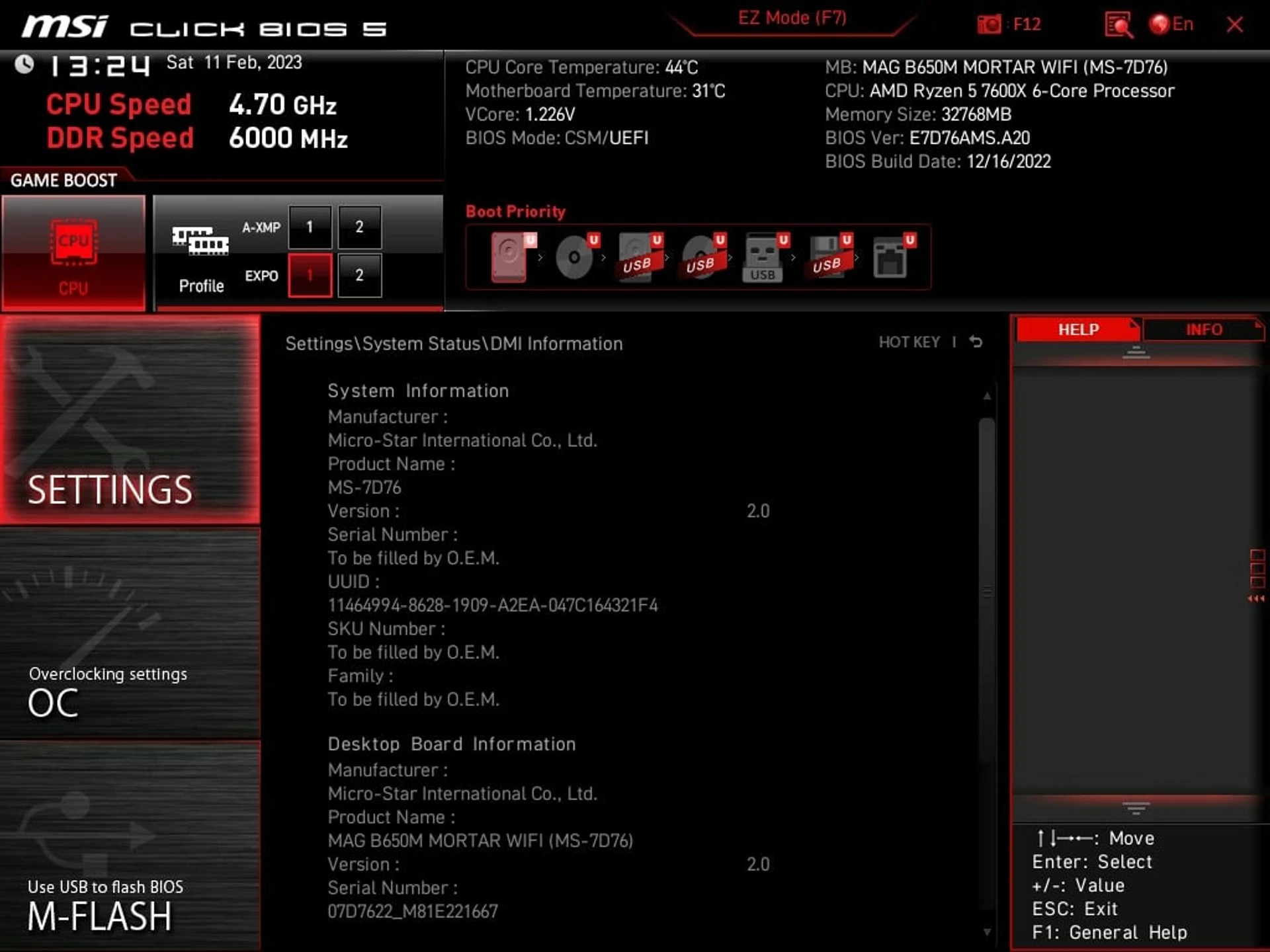

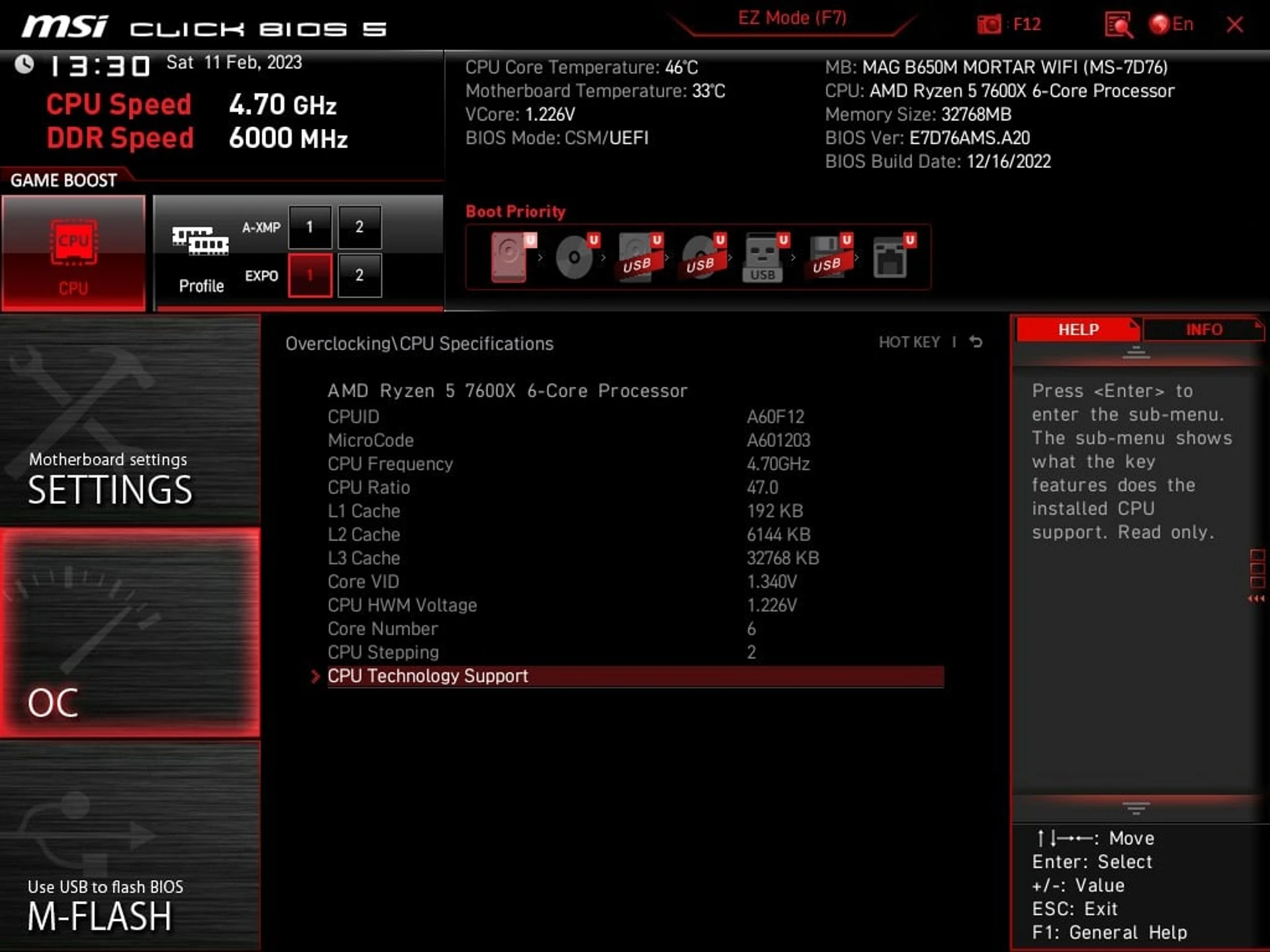

Для плати використовується вже добре відома прошивка Click BIOS 5 з характерною формацією параметрів та налаштувань.

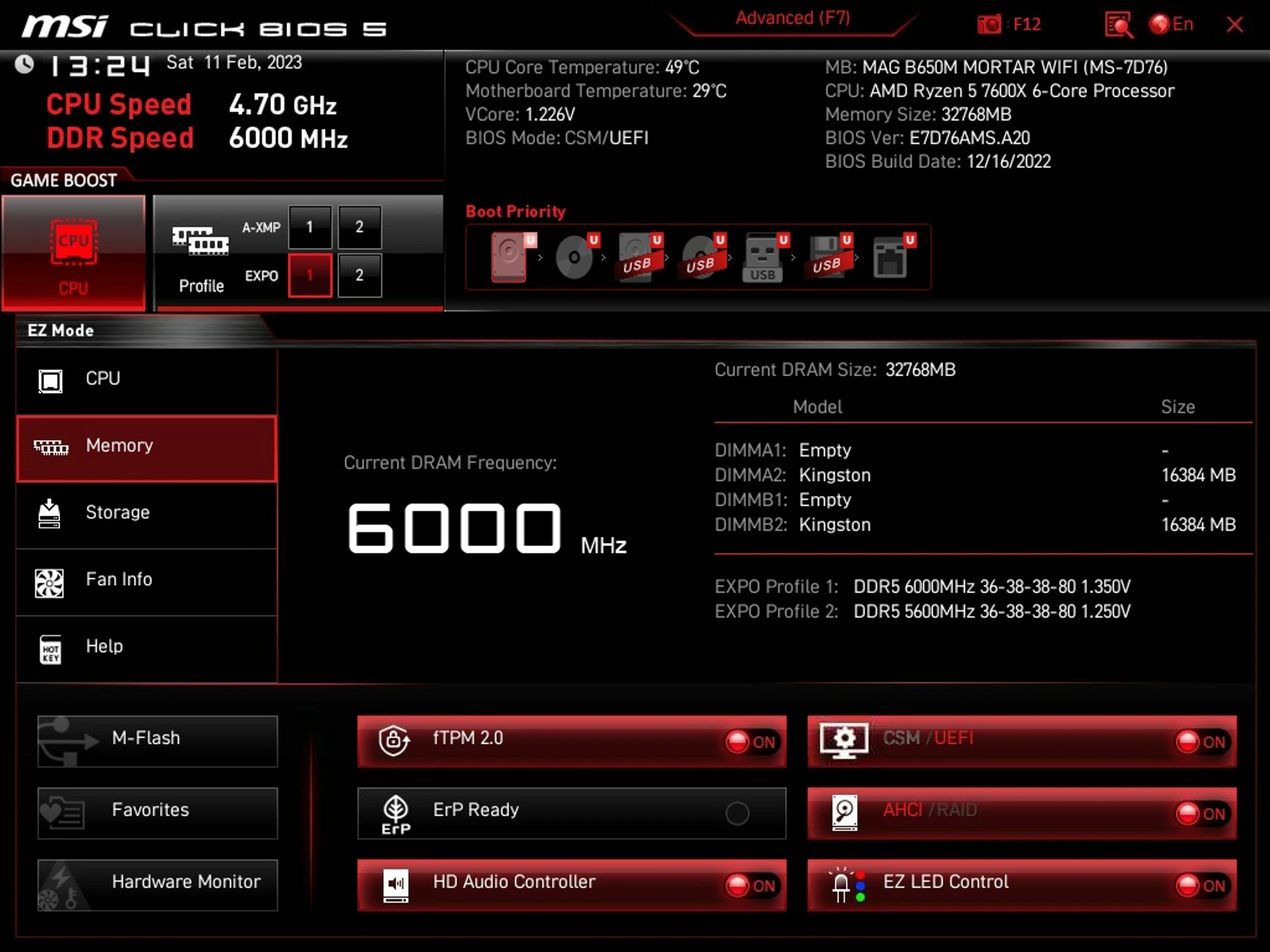

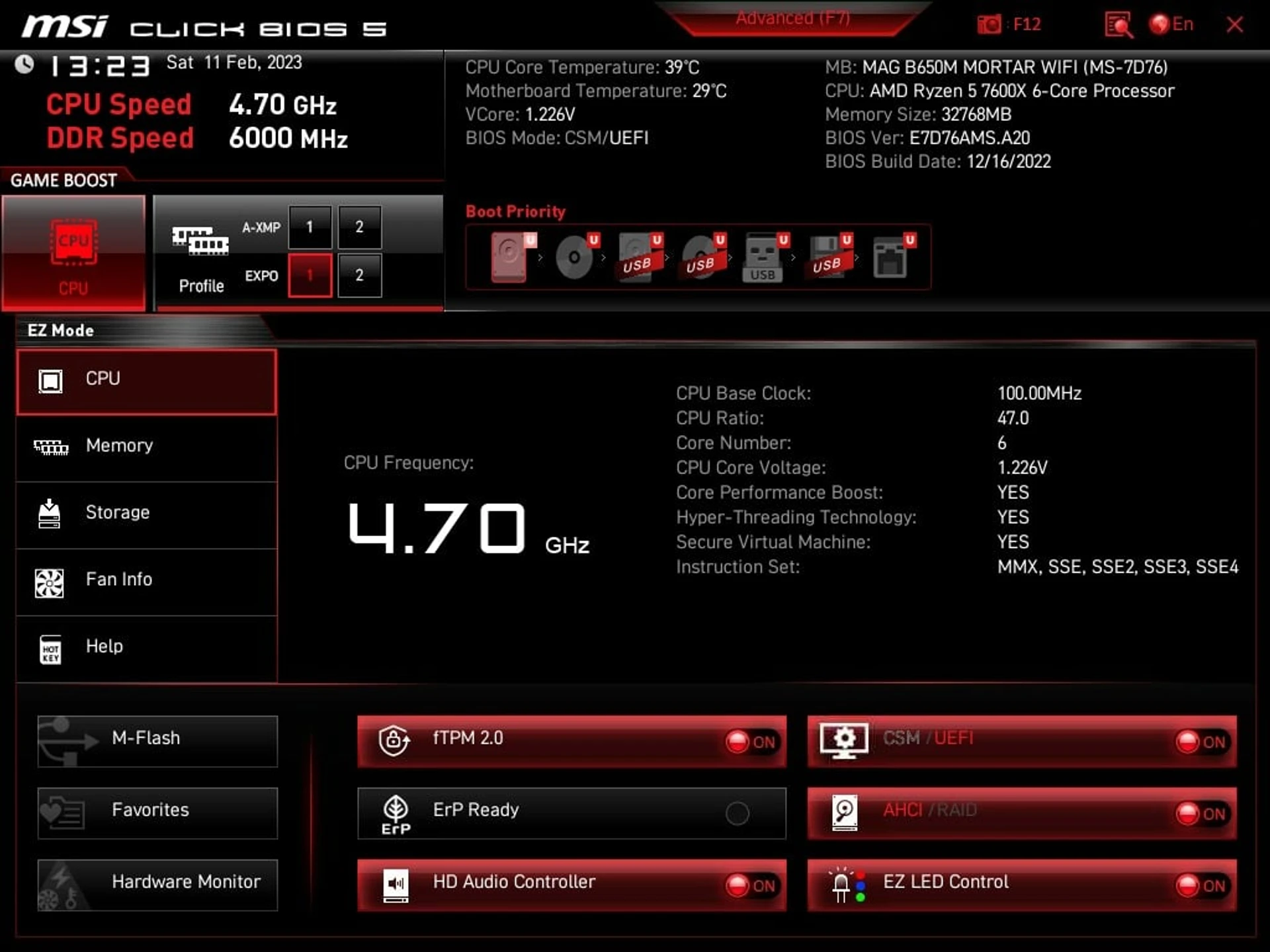

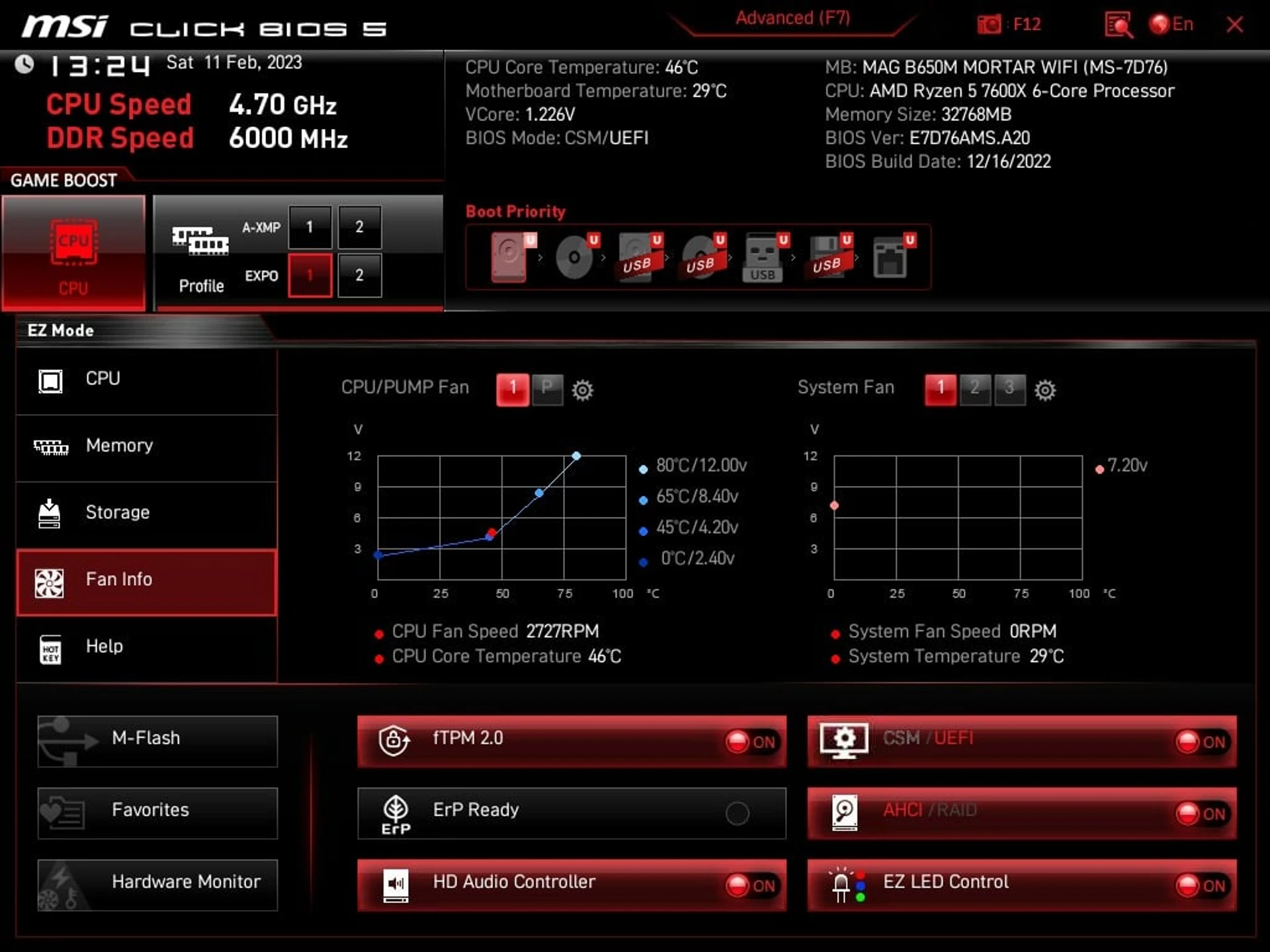

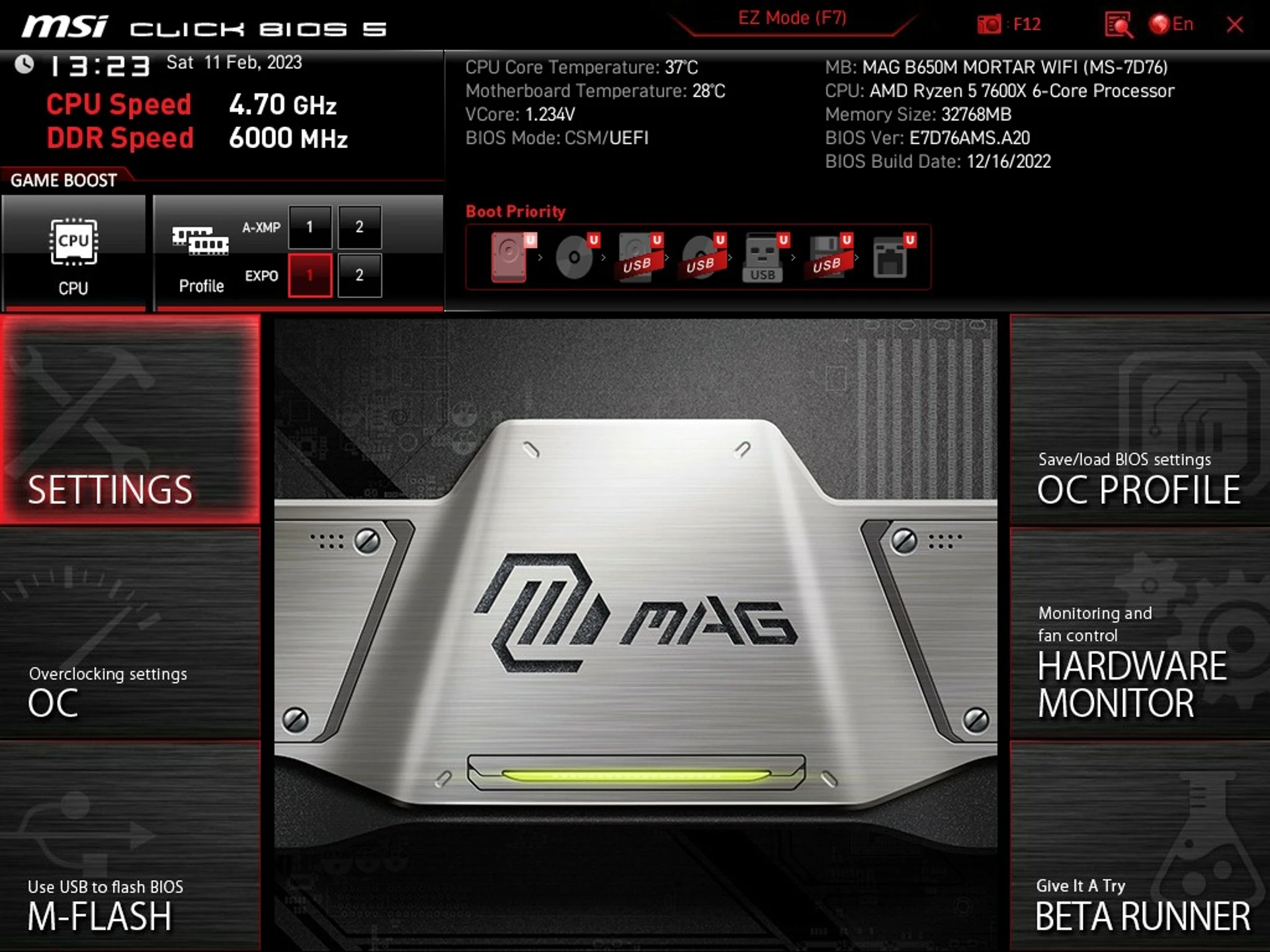

Базовий режим EZ Mode дозволяє вирішити ключові питання налаштування, не заглиблюючись у технічні параметри. Вибрати профіль для модулів оперативної пам’яті, перевірити режим роботи ОЗП, встановити пріоритет завантаження для наявних накопичувачів та налаштувати алгоритми роботи елементів системи охолодження. Всі ці ключові питання можна вирішити у кілька кліків мишки.

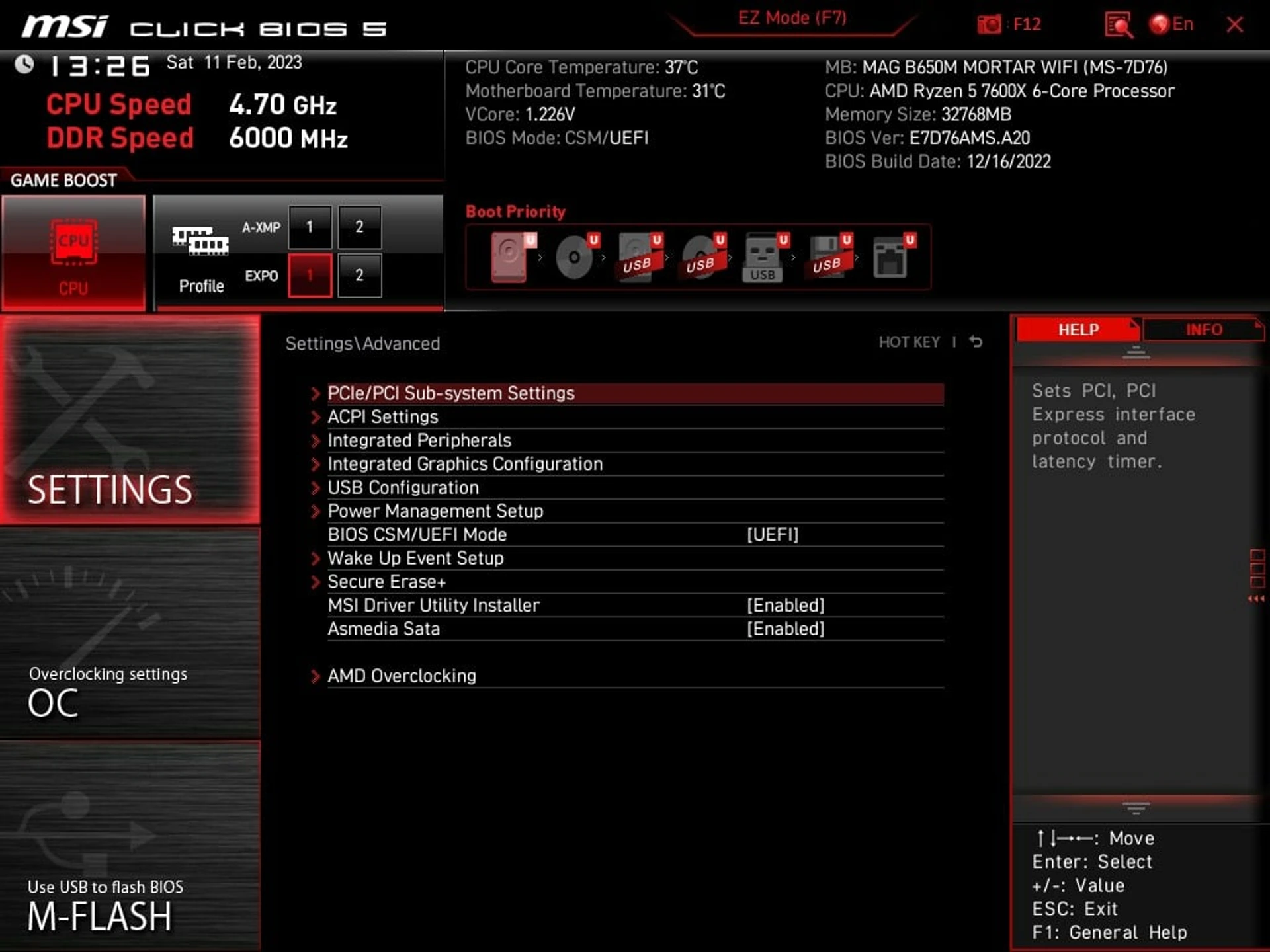

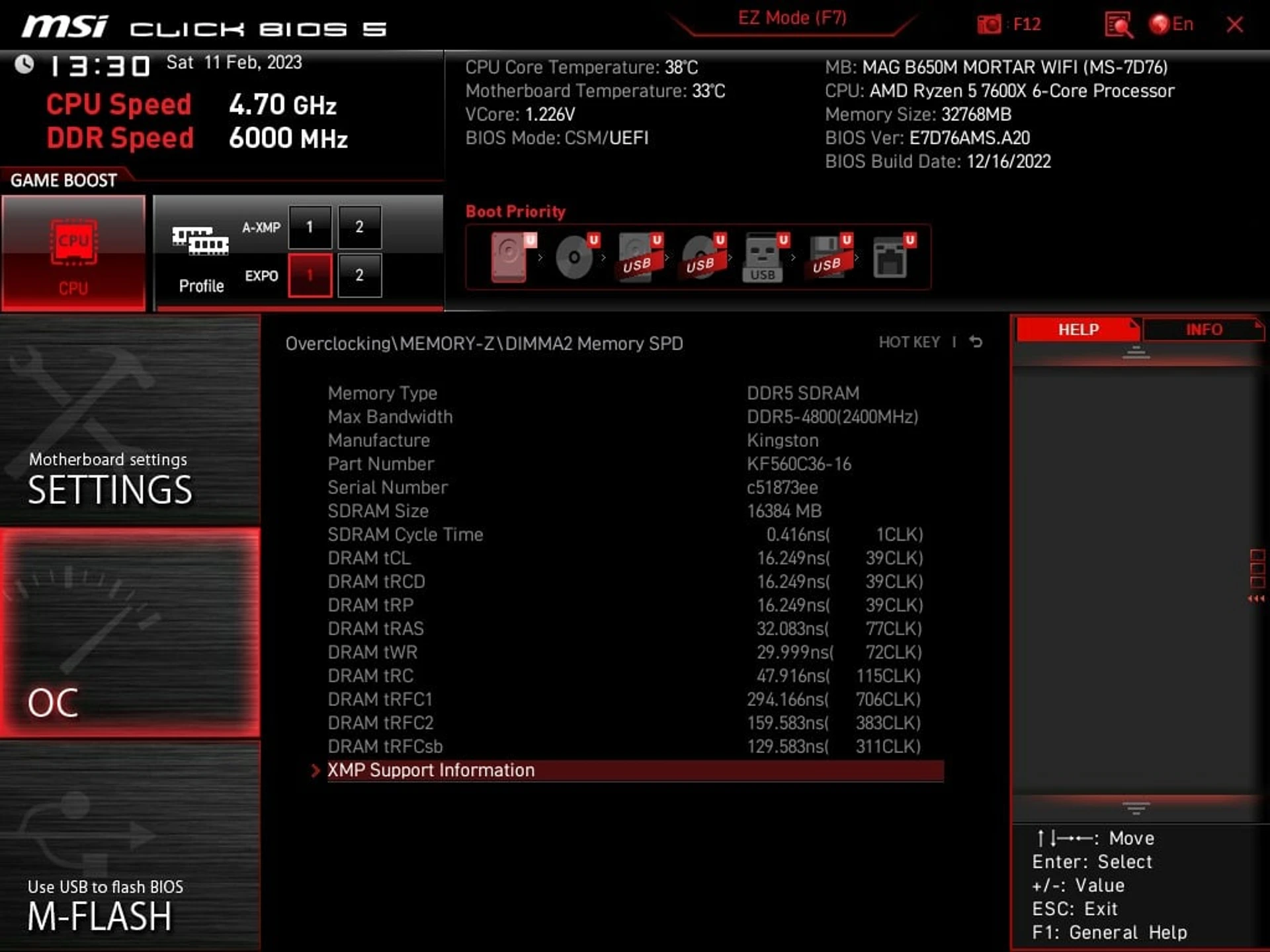

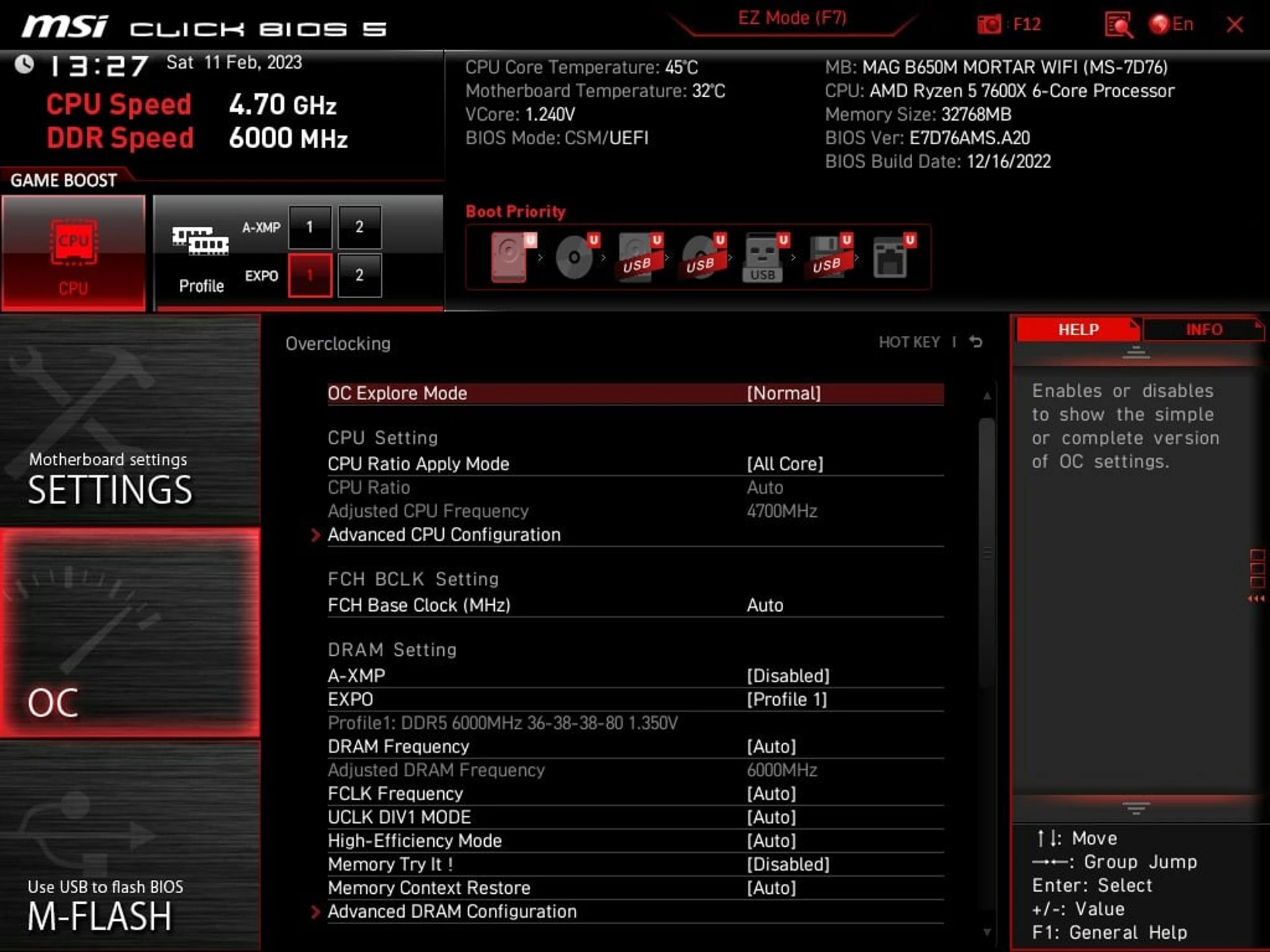

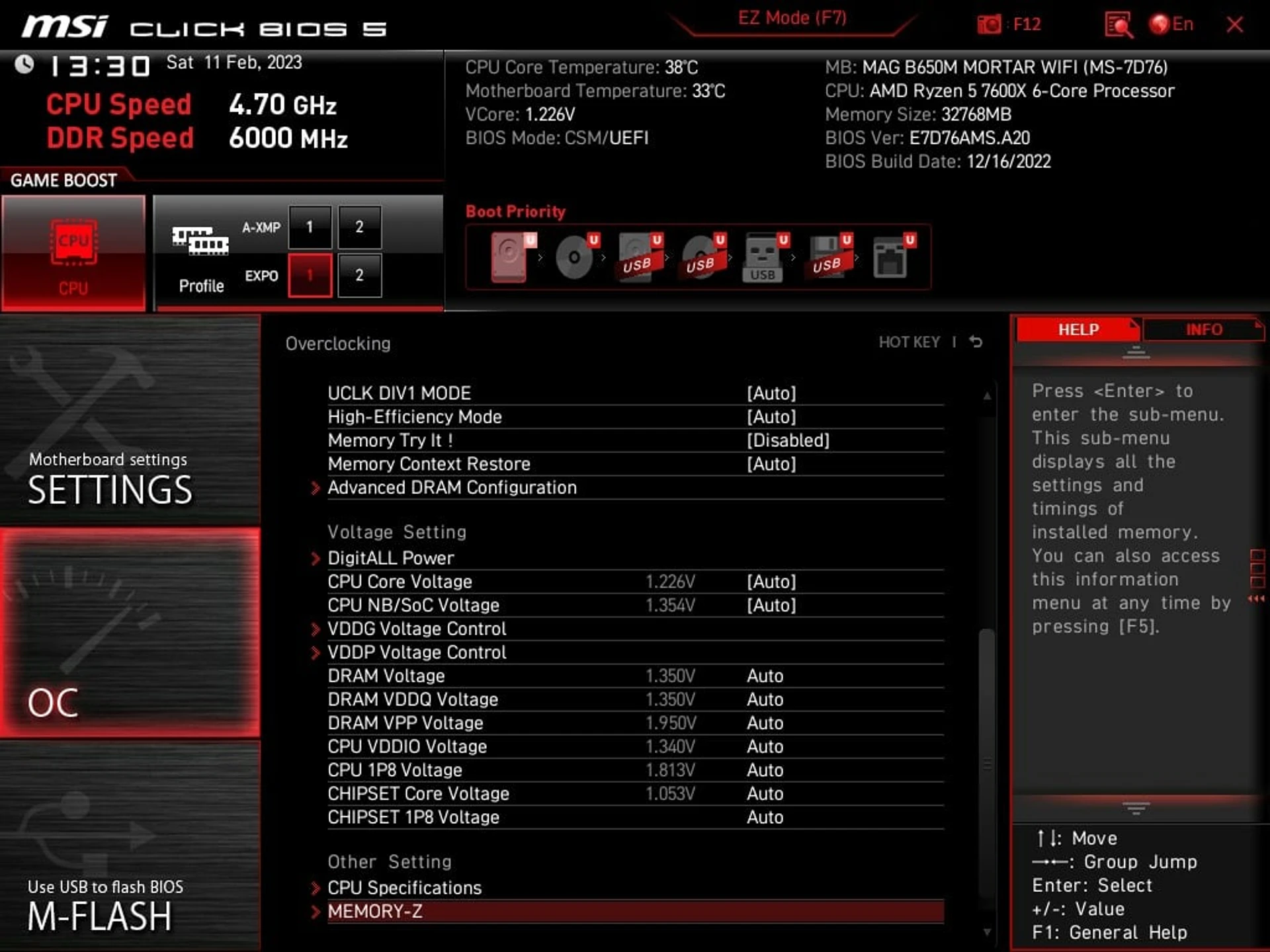

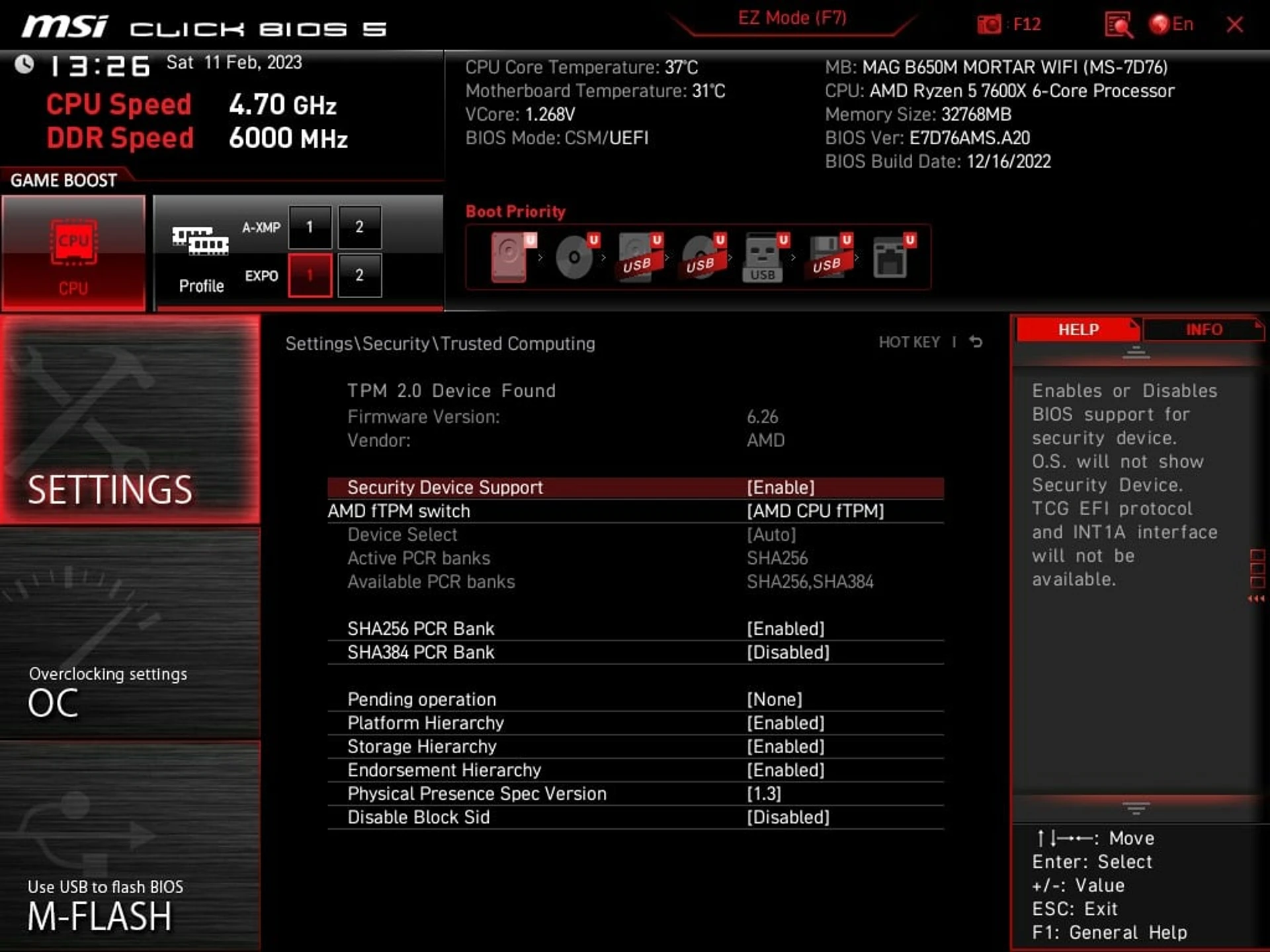

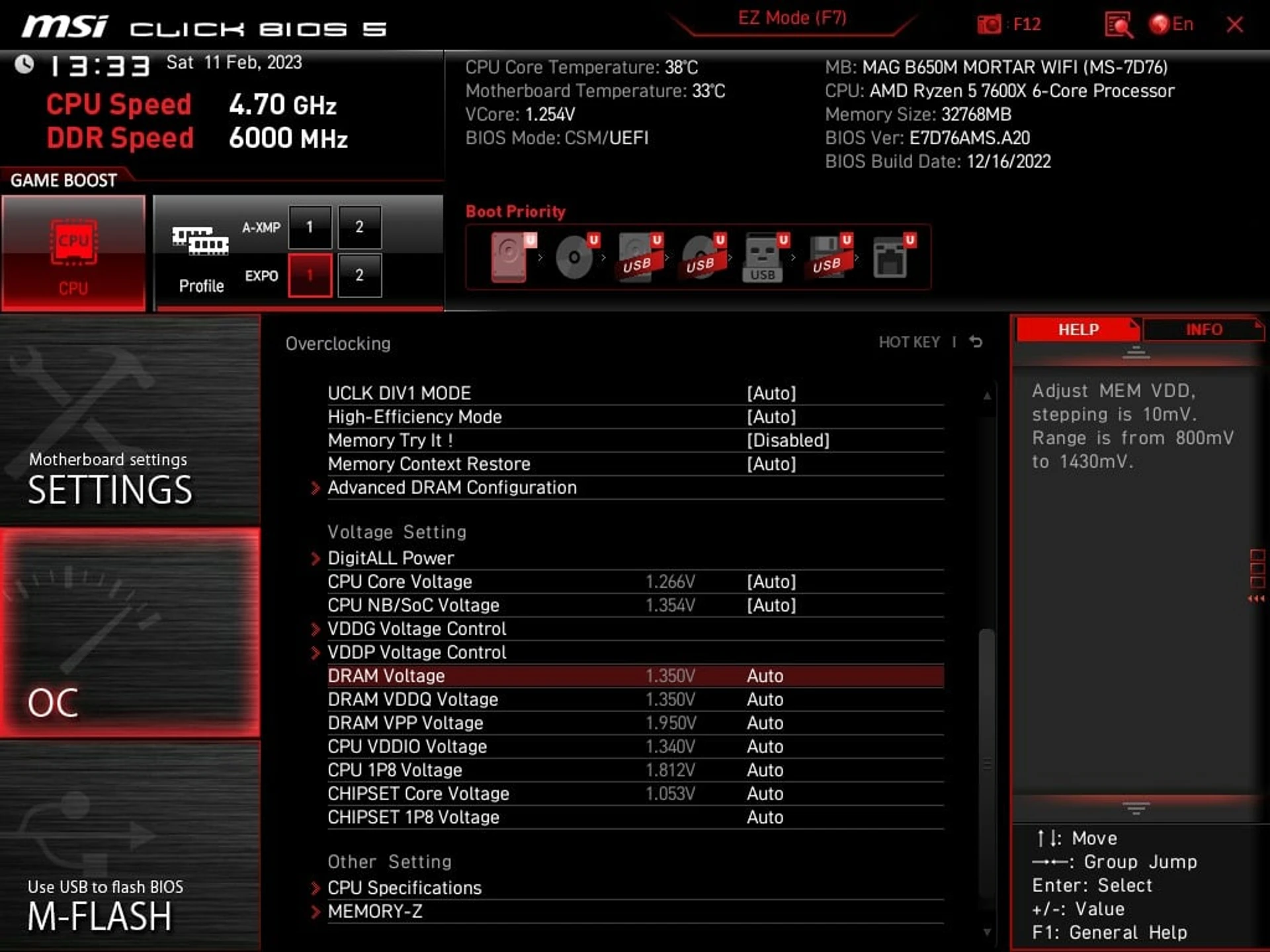

Решта опцій потребує використання режиму Advanced. Плати на AMD B650 дозволяють експериментувати як з розгоном процесора, так і оперативної пам’яті, тому плата має широкий набір параметрів для ретельного налаштування підсистеми живлення й опцій, від яких залежить стабільність роботи платформи.

У випадку з Ryzen 7000 зазвичай більш затребуваними є можливості тонкого тюнінгу з цільовими заданими показниками енергоспоживання чи температури процесора. При наявності ефективної системи охолодження, авторозгін вже й так майже вичерпає частотний потенціал CPU, а ось коригуванням температури/енергоспоживання можна значно оптимізувати роботи платформи без великих втрат продуктивності.

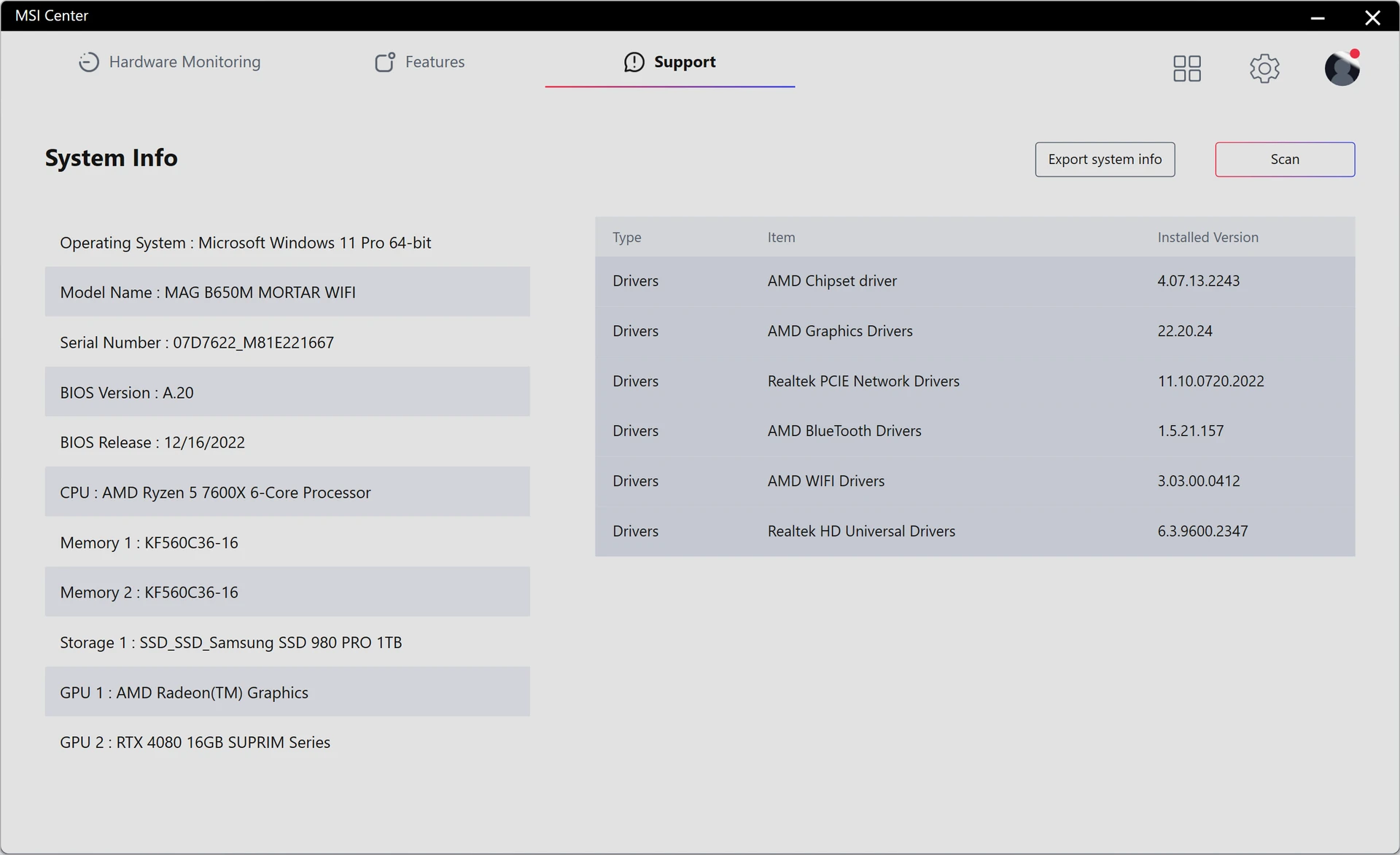

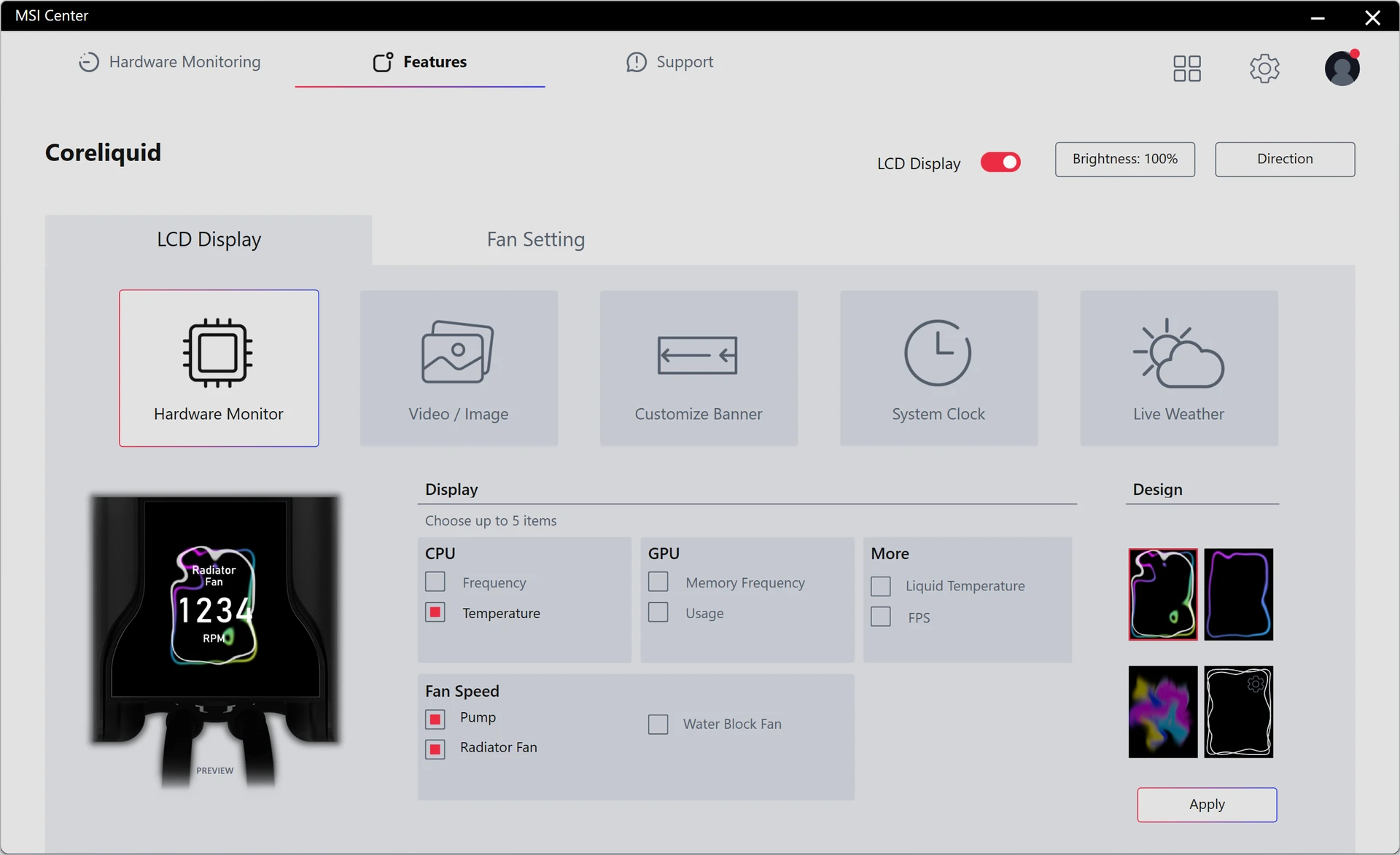

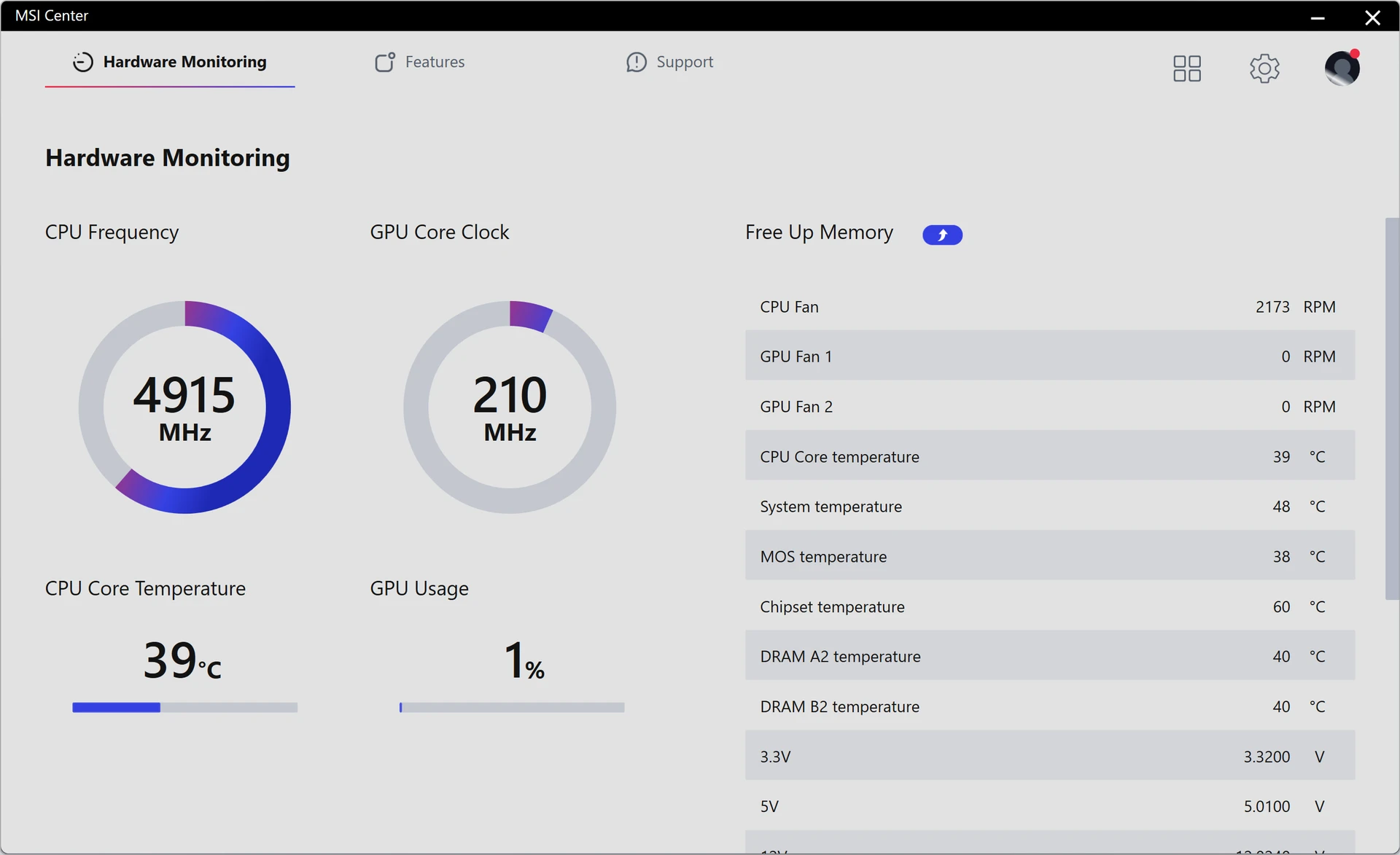

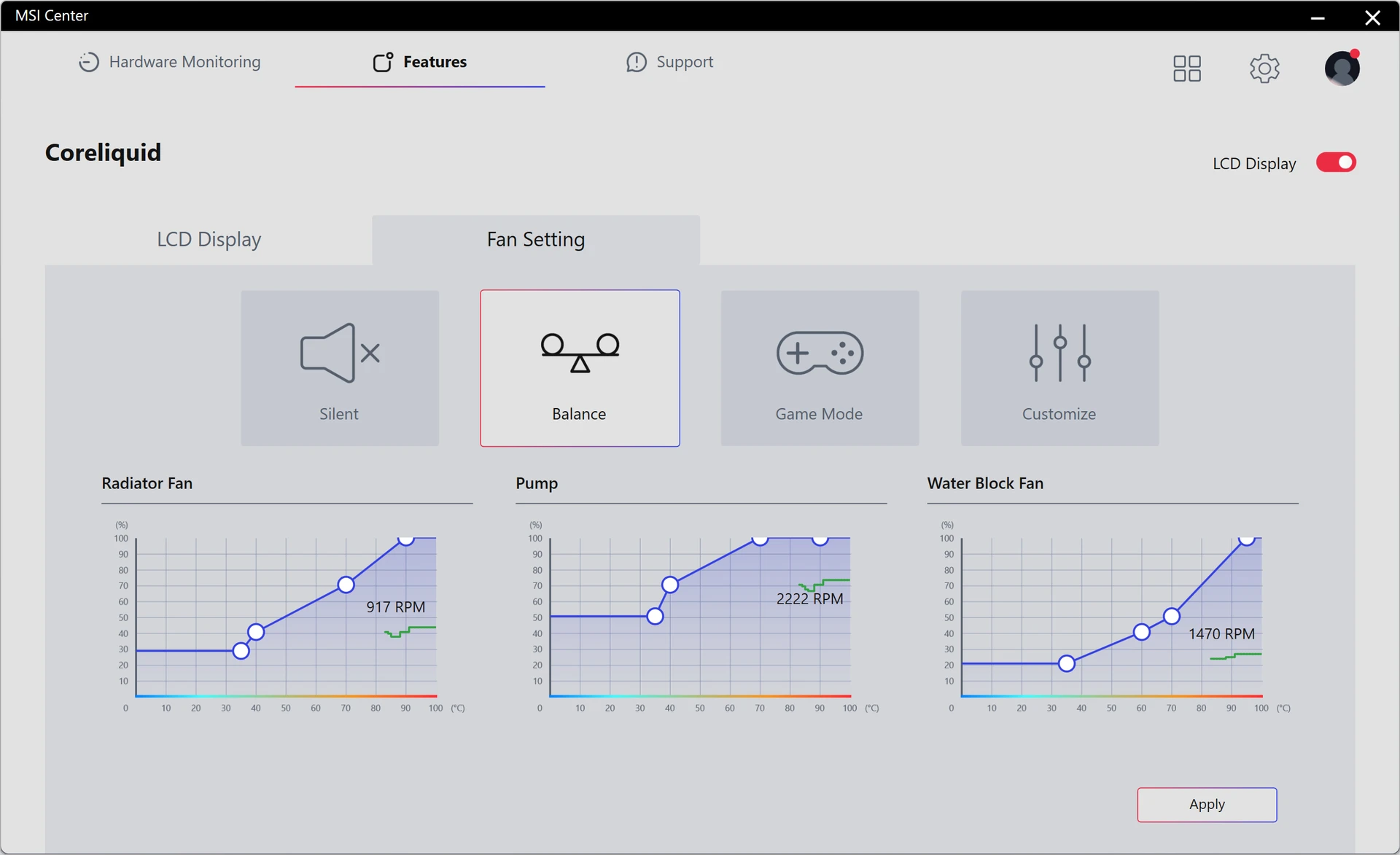

Для програмного налаштування в операційній системі розробник пропонує пакет MSI Center. Моніторинг параметрів, режими роботи СО, підсвітка – все тут.

Конфігурація тестового стенду

• Материнська плата: MSI MAG B650M MORTAR WIFI (AMD B650, Socket AM5)
• Процесор: AMD Ryzen 5 7600X (6/12; 4,7/5,3 ГГц, 32 МБ L3)
• Охолодження: MSI MEG CORELIQUID S360
• Пам’ять: Kingston FURY DDR5-6000 32 ГБ (KF560C36BBEAK2-32 2х16 ГБ)
• Відеокарта: MSI GeForce RTX 4080 16GB SUPRIM X

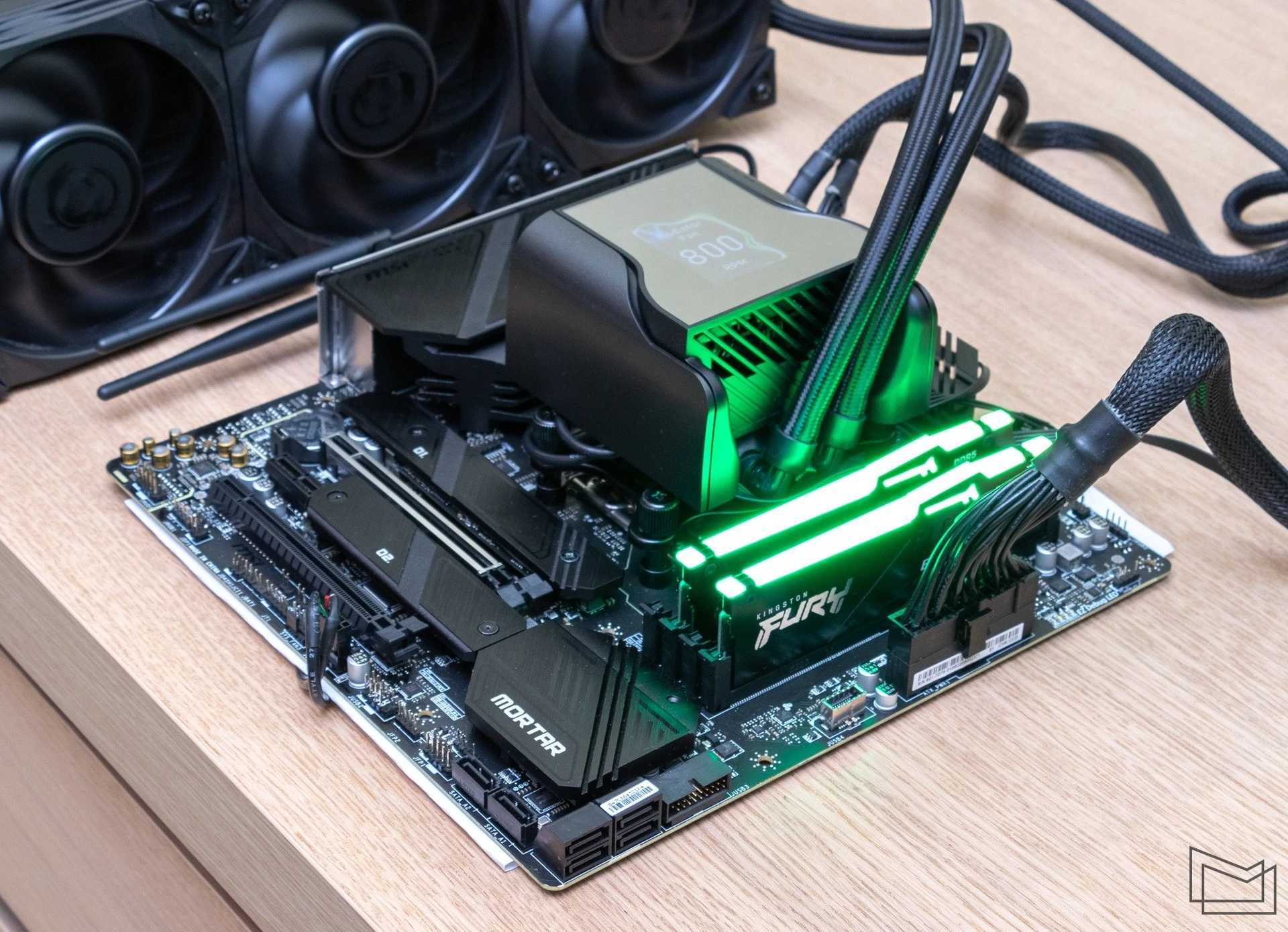

В роботі

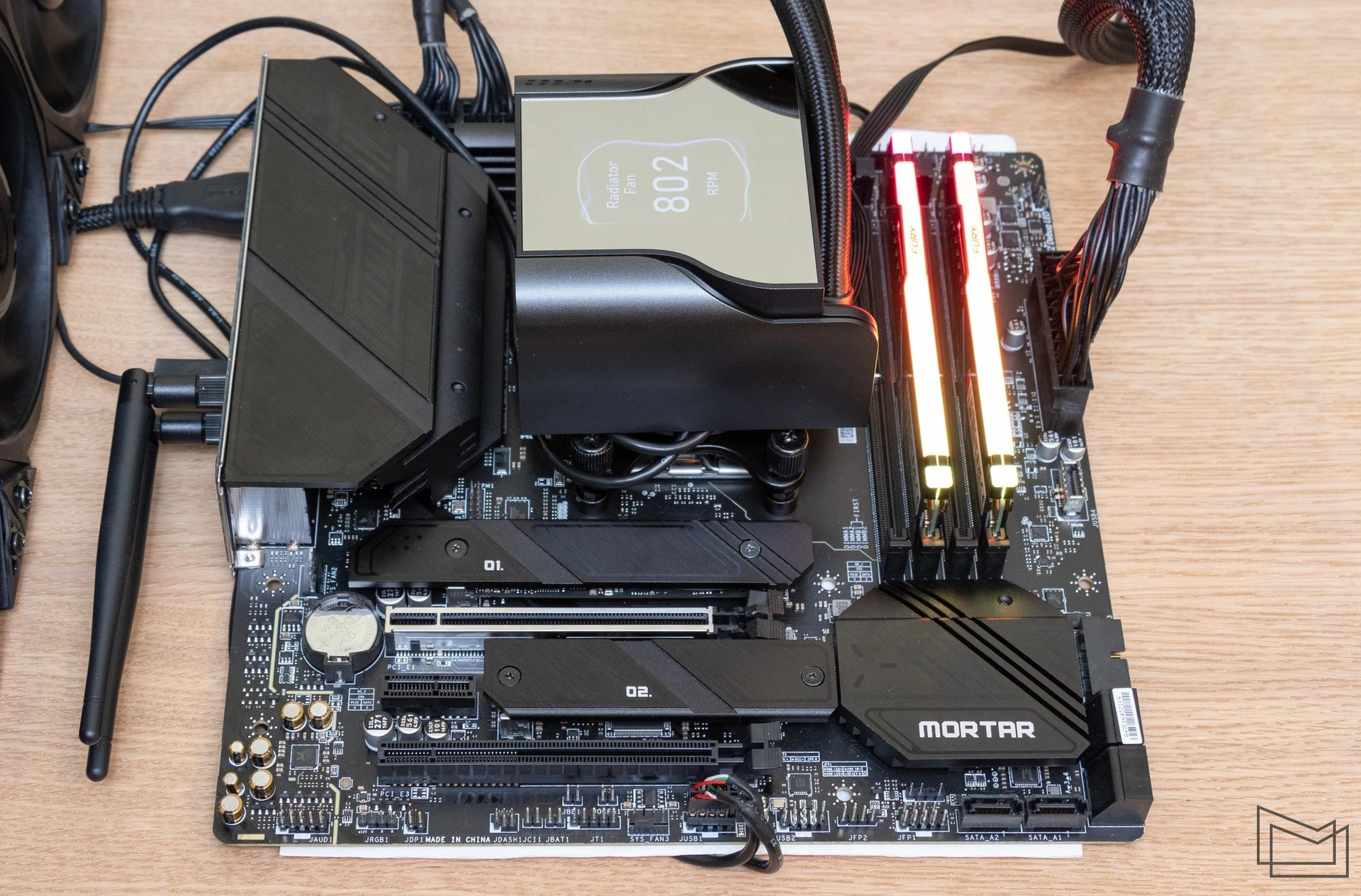

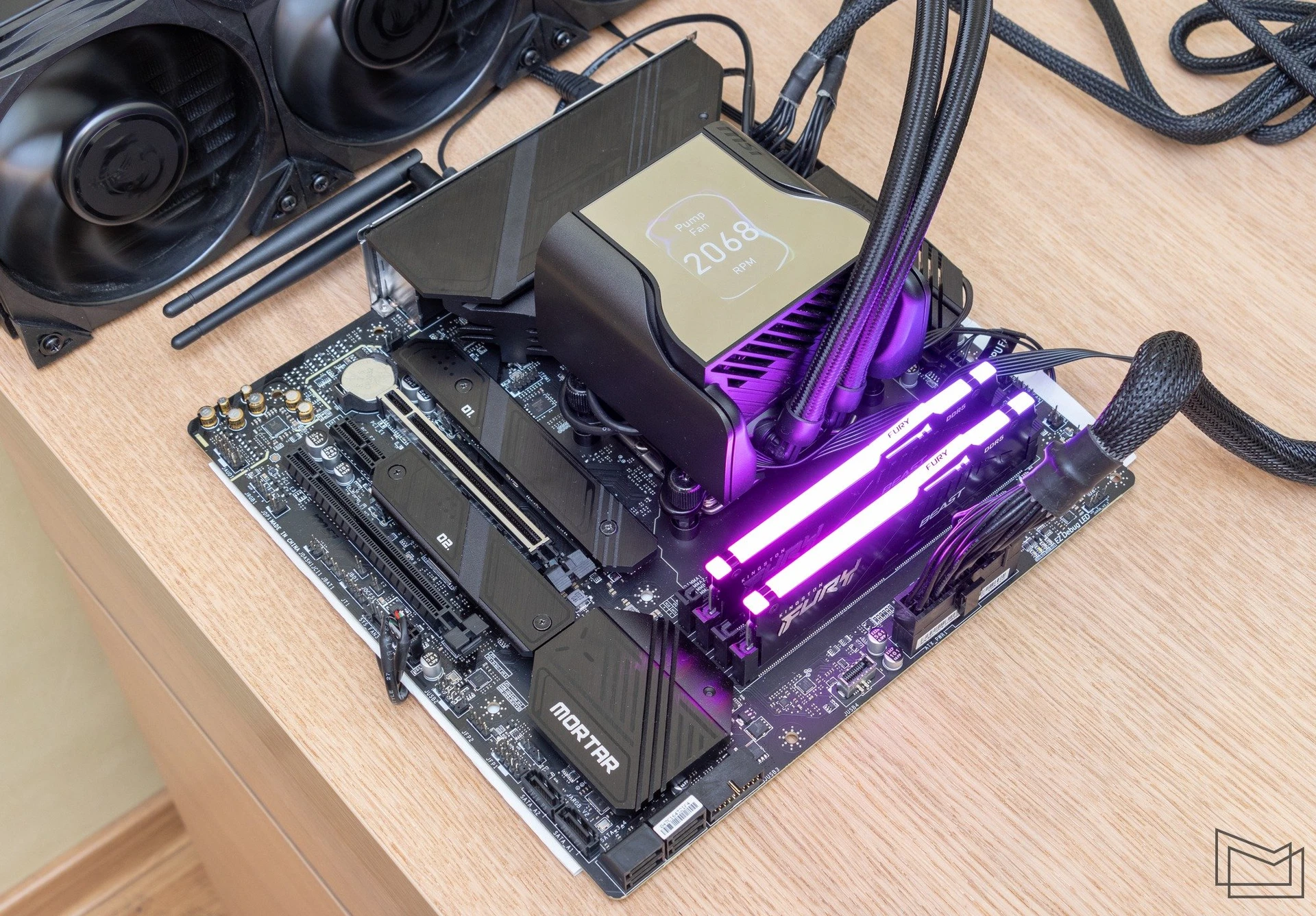

Для перевірки можливостей плати ми задіяли процесор Ryzen 5 7600X. Можливо для оцінки граничних можливостей плати краще підійшов би 16-ядерний чип Ryzen 9 7950X, втім MSI MAG B650M MORTAR WIFI належить до категорії моделей, які цілком можуть використовуватись у зв’язці з відносно недорогим 6-ядерним процесором, тому така конфігурація видається реалістичною.

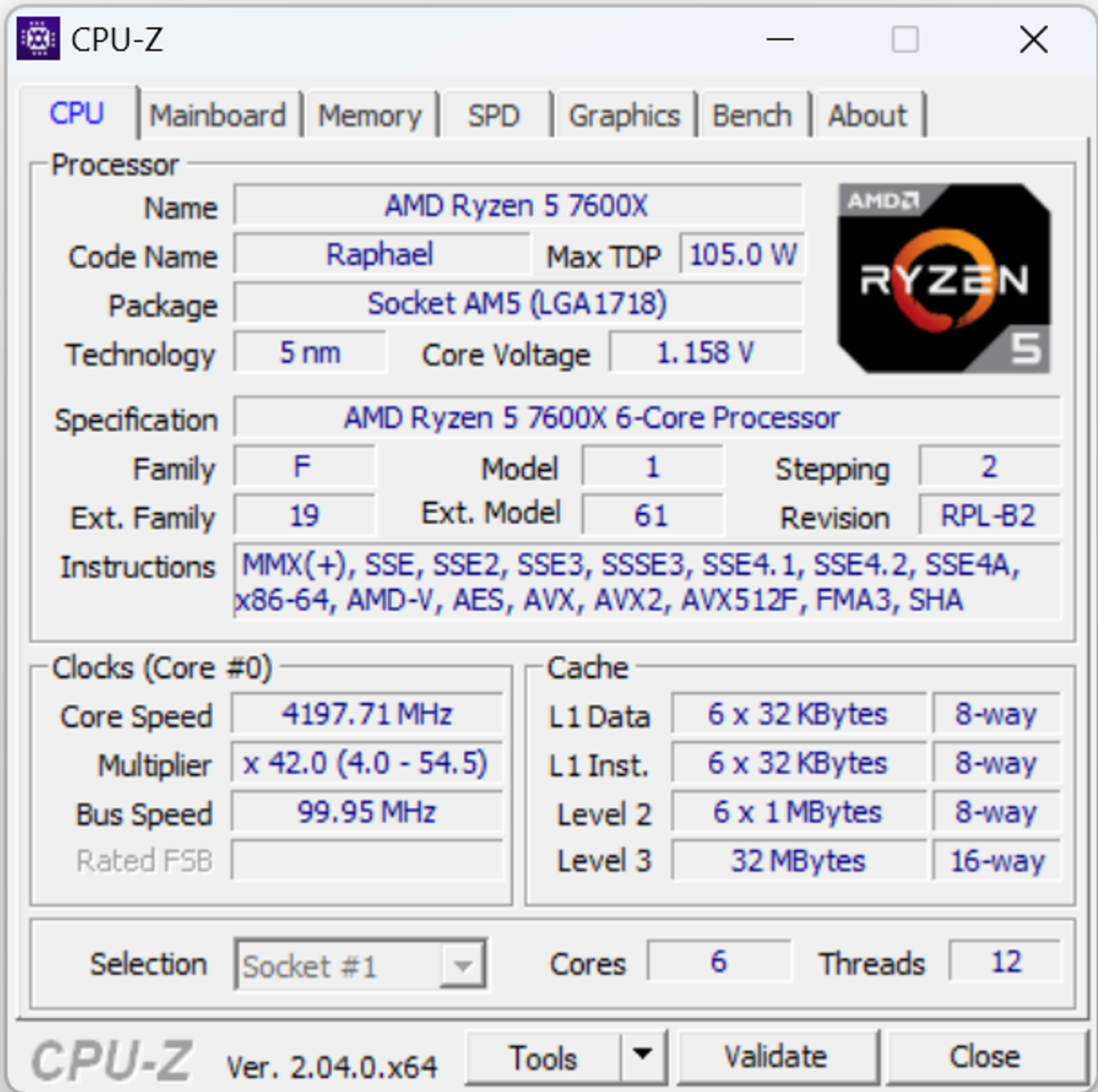

Нагадаємо, що чип Ryzen 5 7600X має 6 обчислювальних ядер та підтримує SMT, що дозволяє чипу обробляти до 12 потоків даних одночасно. Для моделі використовується один чиплет CCD (Core Complex Die) з обчислювальними ядрами. Штатний тепловий пакет CPU складає 105 Вт.

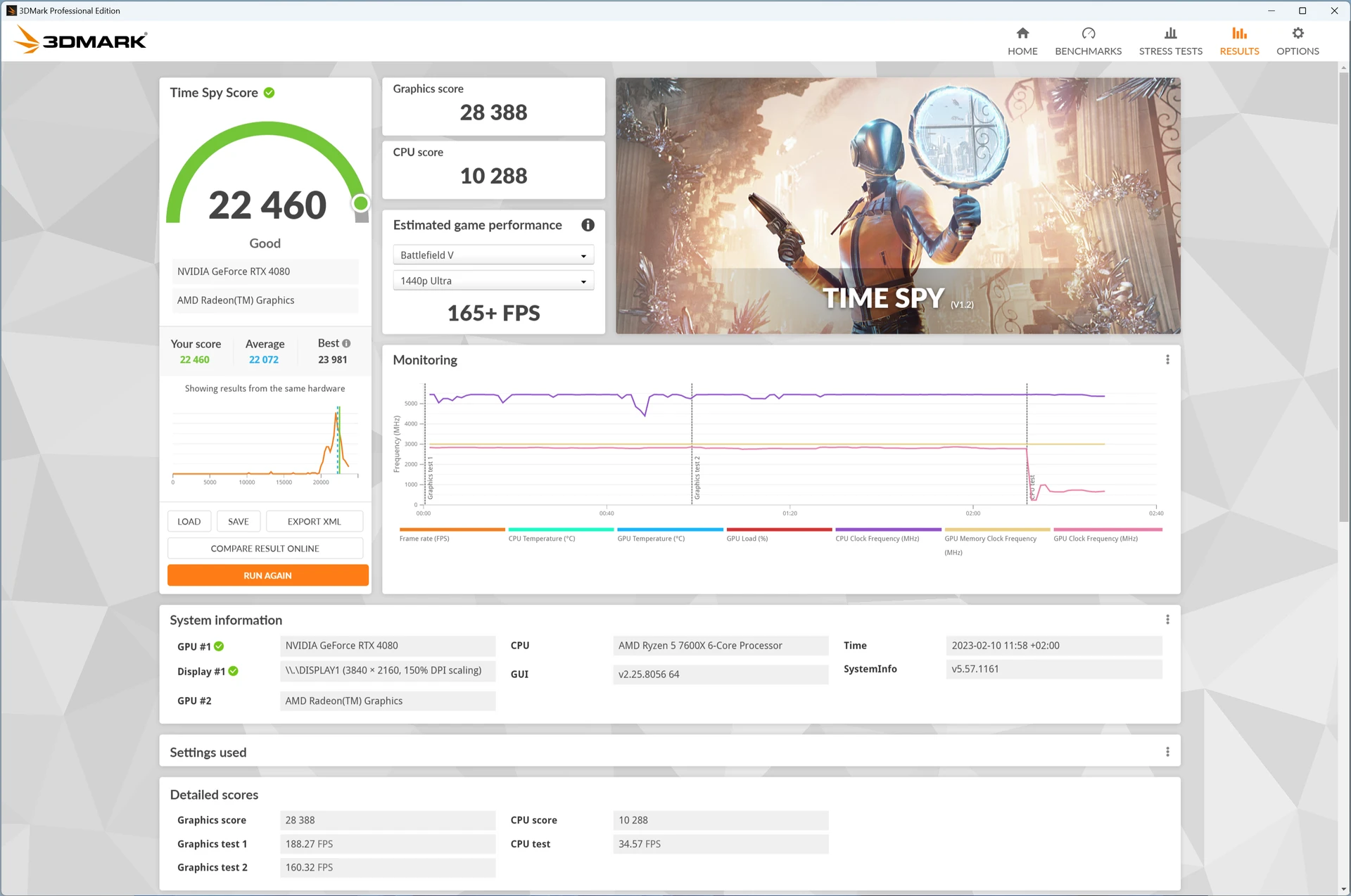

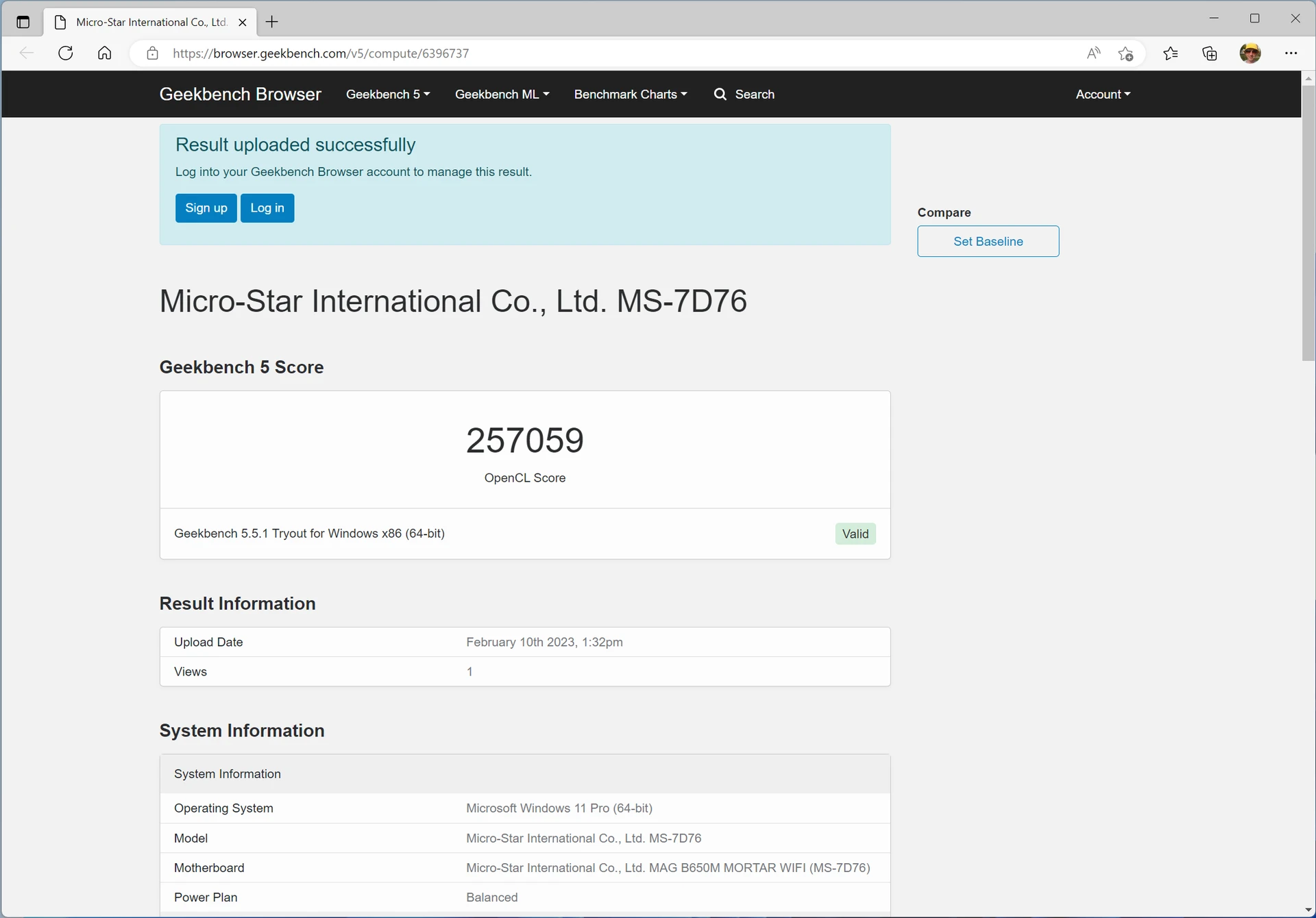

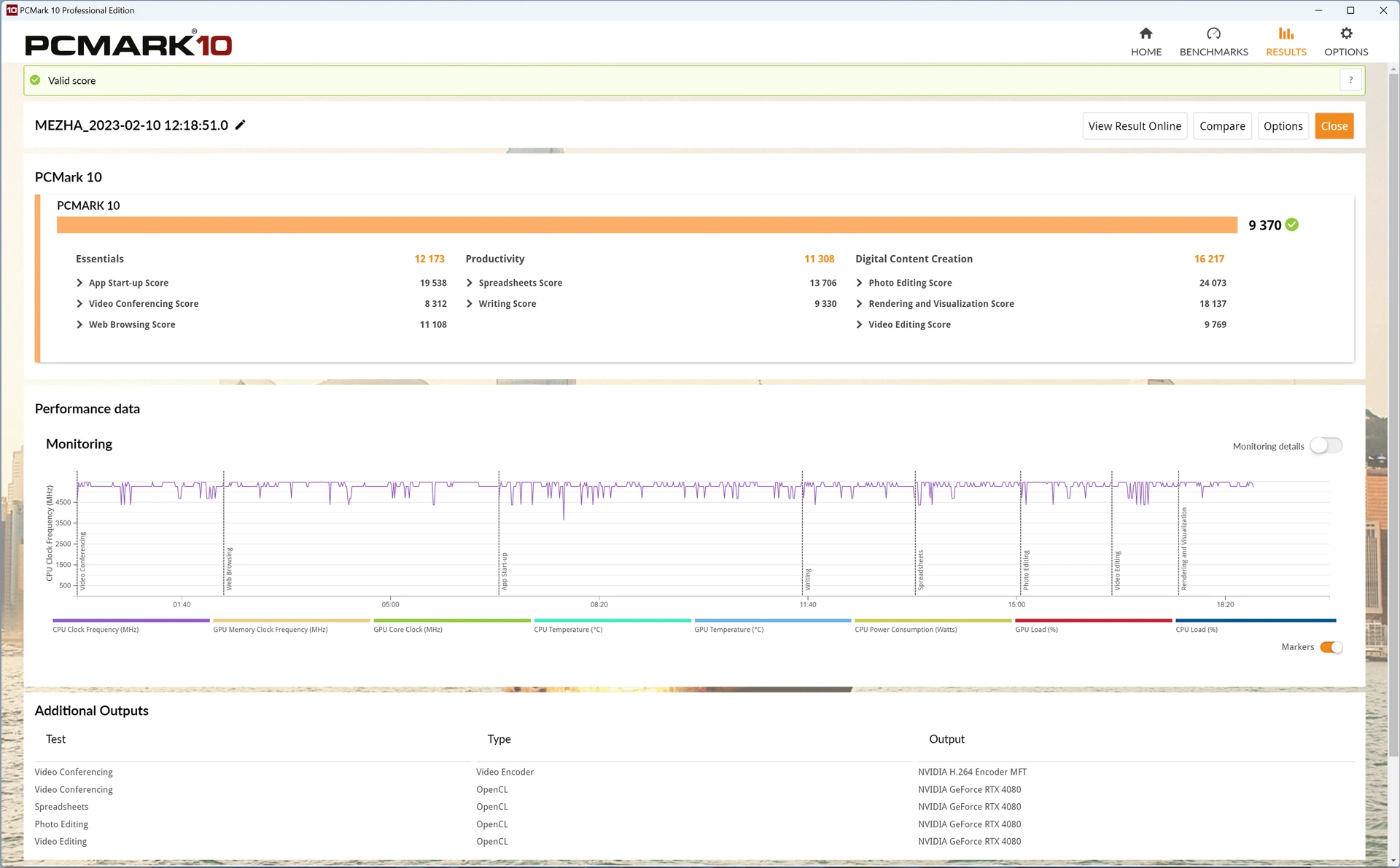

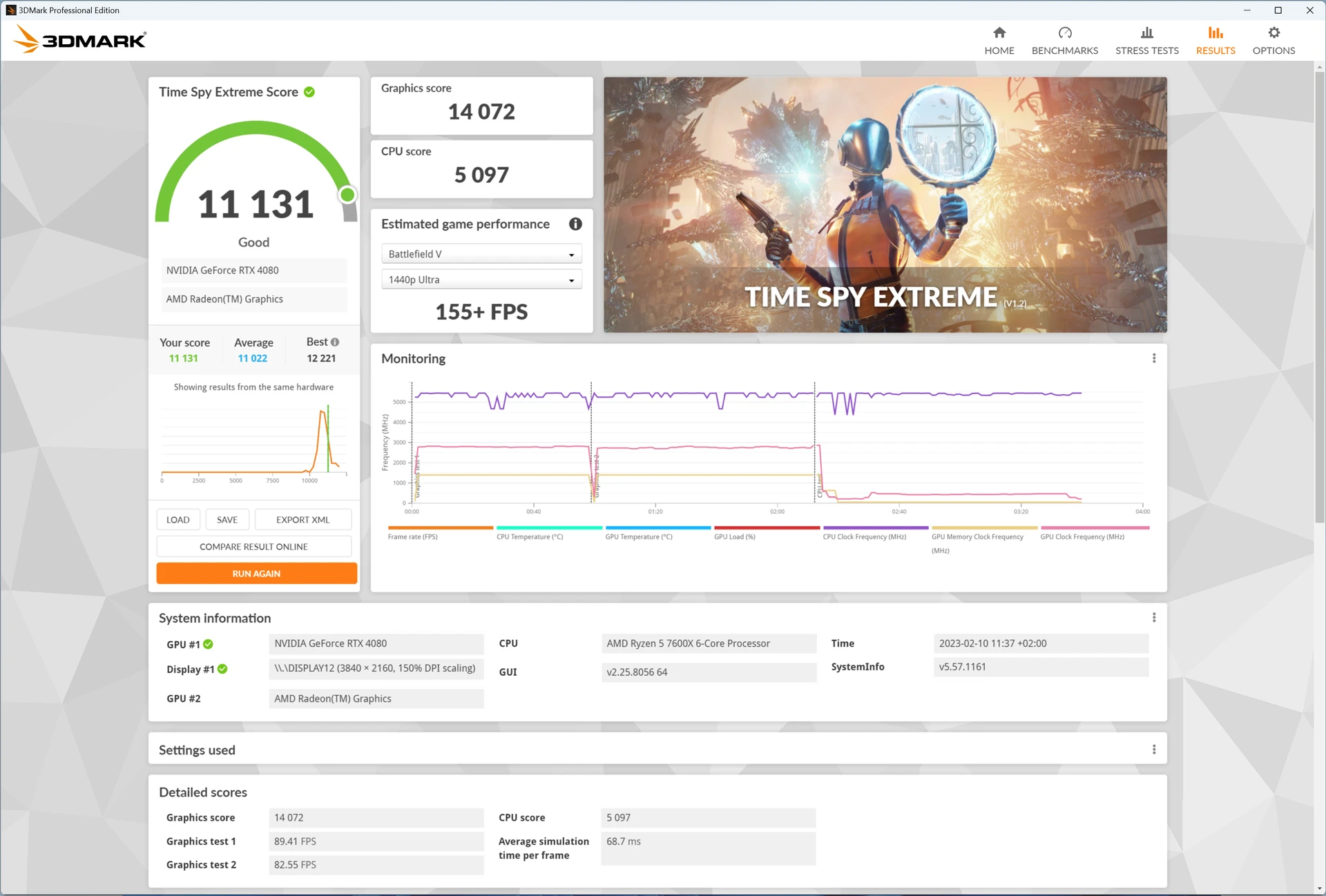

Так як це перше наше знайомство з Ryzen 5 7600X, наведемо кілька результатів в популярних бенчмарках.

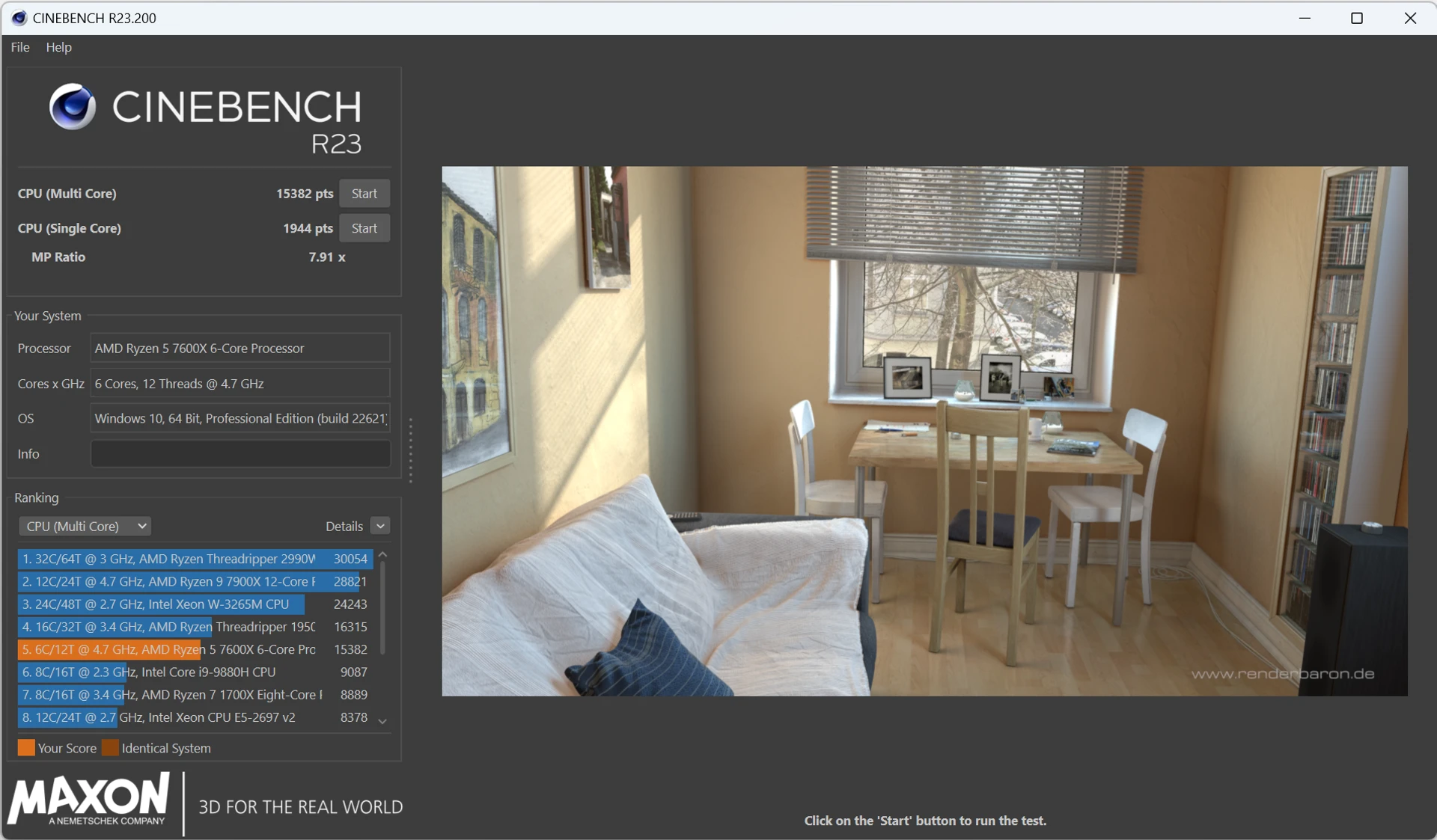

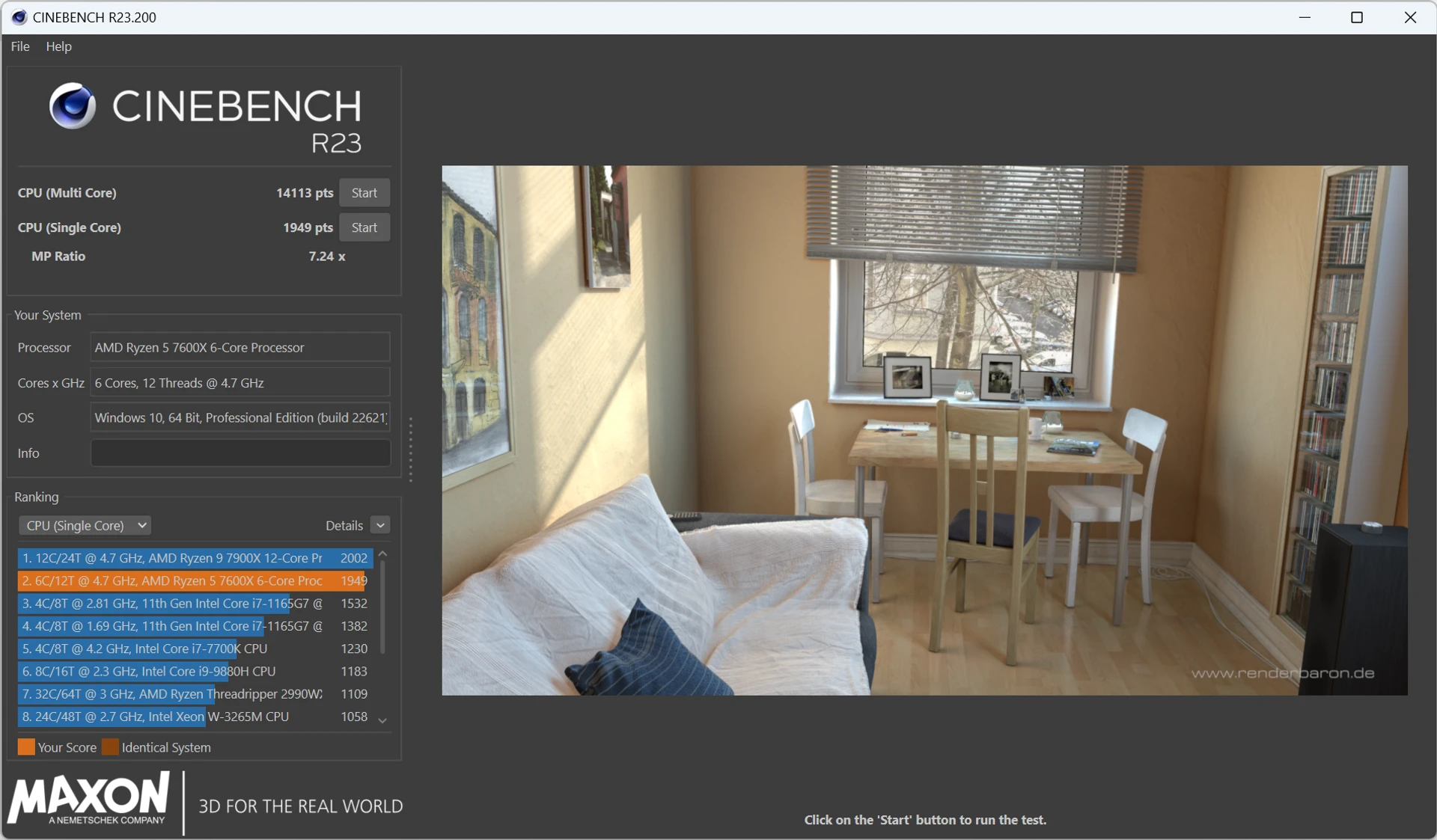

Майже 15 000 балів вдалося набрати Ryzen 5 7600X у тесті Cinebench R23 при використанні багатопотокового режиму. Саме цей етап ми також використали для оцінки ключових системних показників.  В автоматичному режиму під час рендерингу тактова частота всіх ядер процесора трималась на рівні 5250–5275 МГц. Напруга живлення під навантаженням – 1,29 В. При використанні системи рідинного охолодження MSI MEG CORELIQUID S360 температура CPU утримувалась на рівні 87–88С. Енергоспоживання чипа у процесі виконання завдання складало 113 Вт.

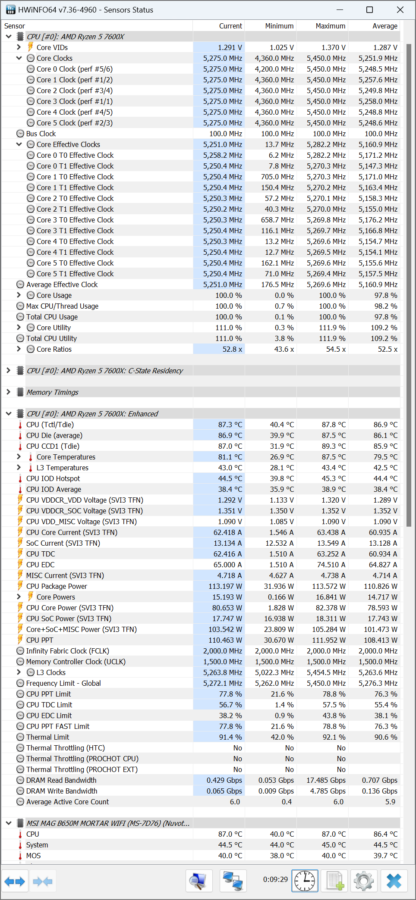

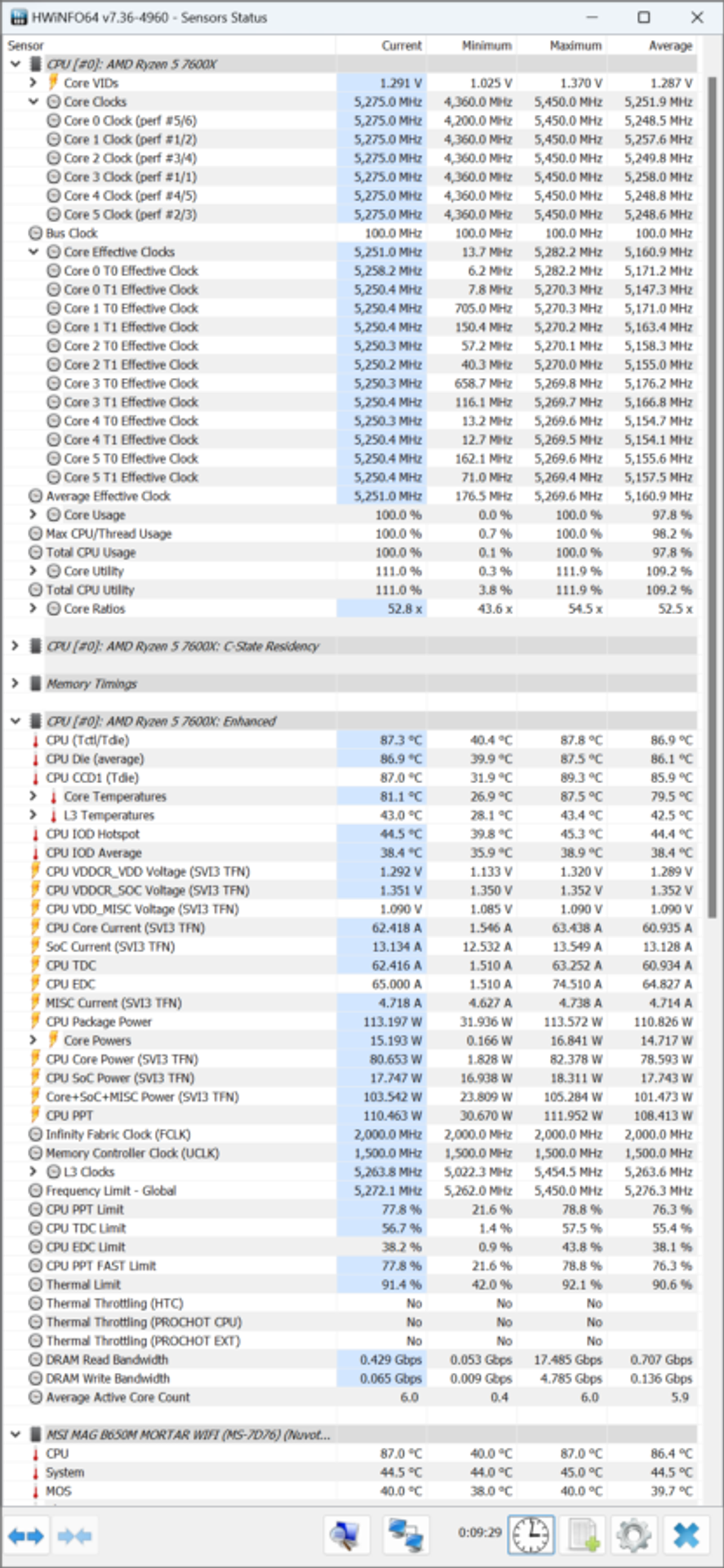

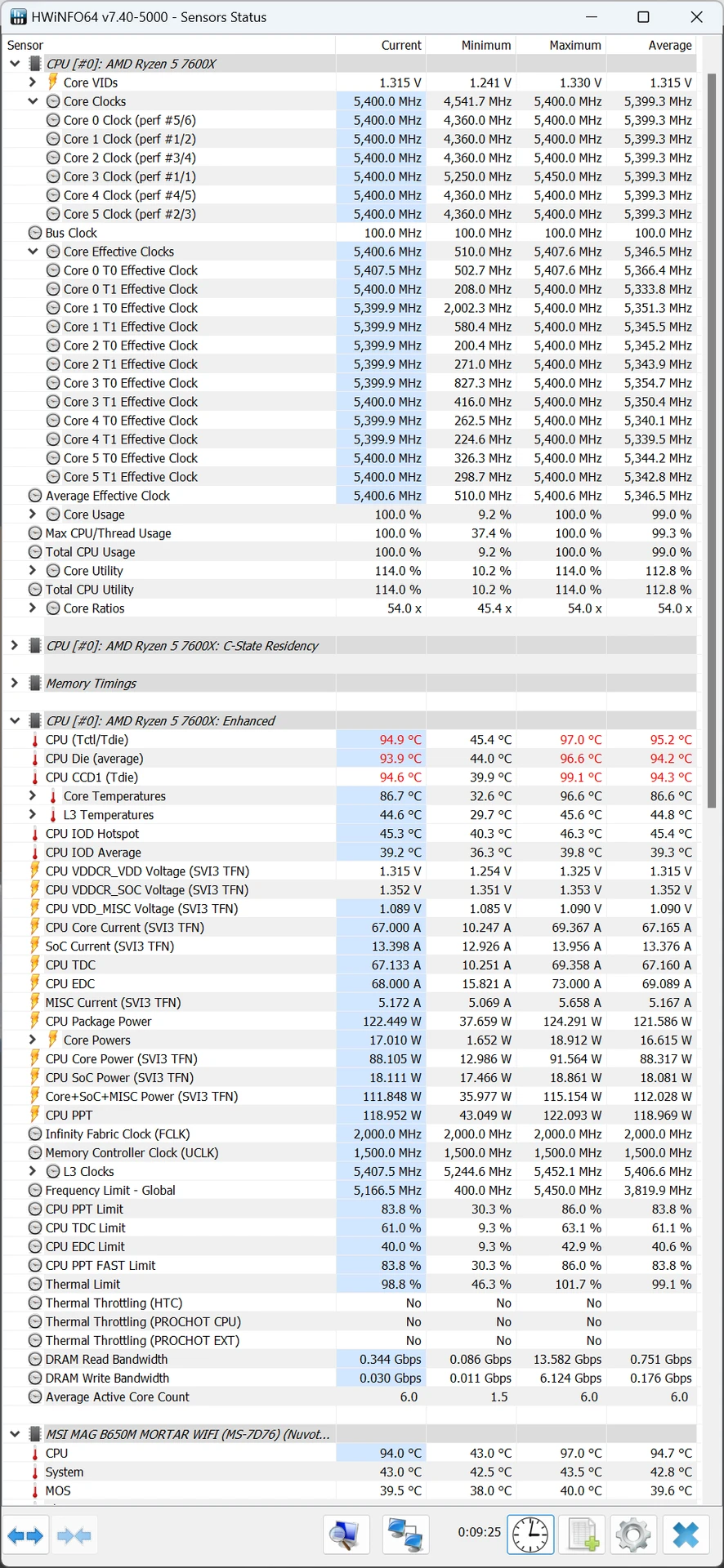

Згідно з показниками HWinfo64, під час навантаження елементи VRM нагрівались лише до 40С. Дійсно, радіатор над силовими збірками, розміщеними вздовж інтерфейсної панелі, залишався ледь теплим на дотик. Збільшені габарити та площа розсіювання безперечно мають ефект. Охолоджувач у верхньої сторони PCB дещо гарячіший – температура цих MOSFET підвищувалась до 45–50С.

Відмітимо, що мікросхема чипсета AMD B650 під час роботи нагрівалась до 55–58С. Режим робочий. До того ж зробимо знижку на те, що в нашому випадку чипсет накривався габаритною відеокартою.

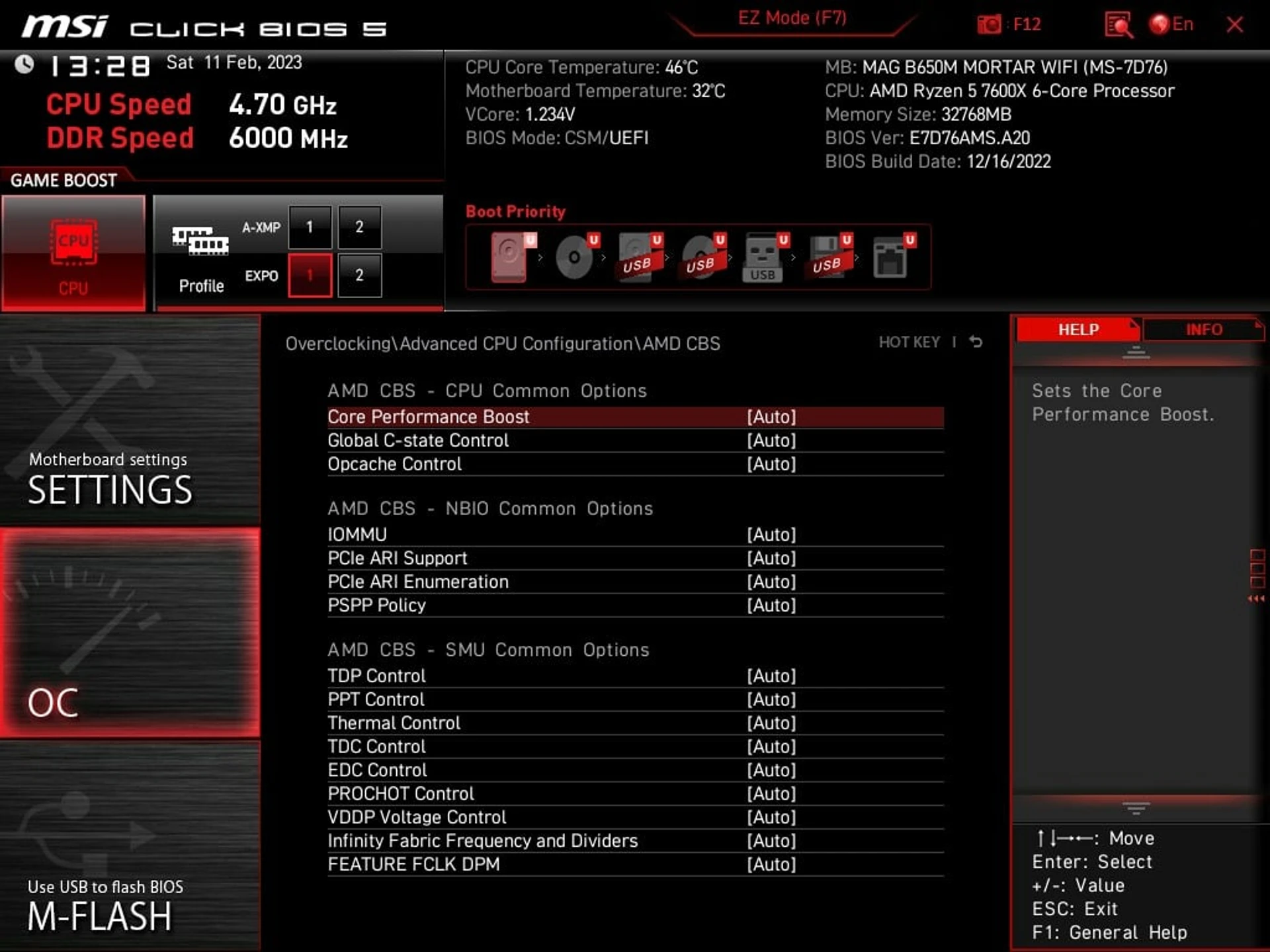

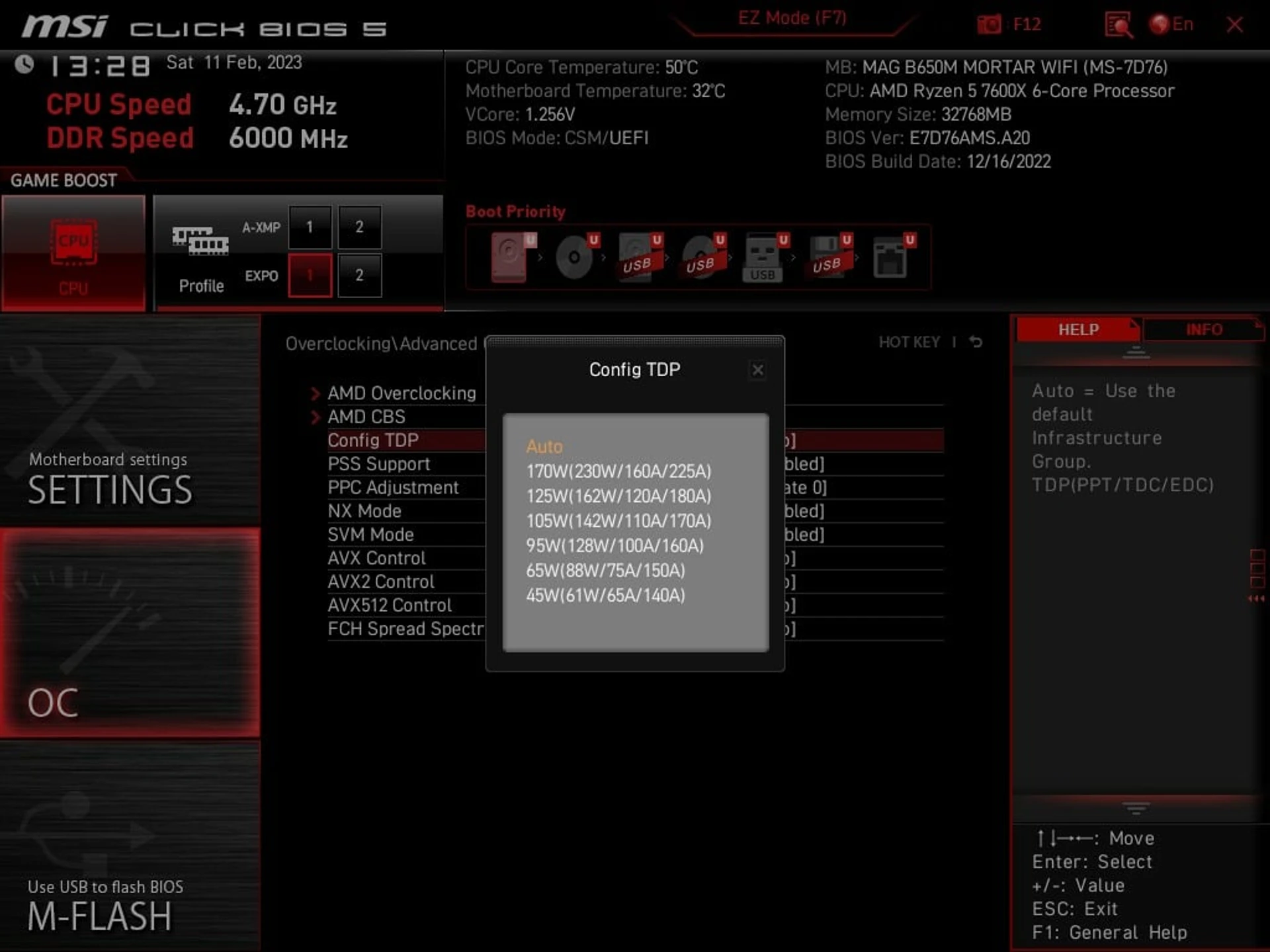

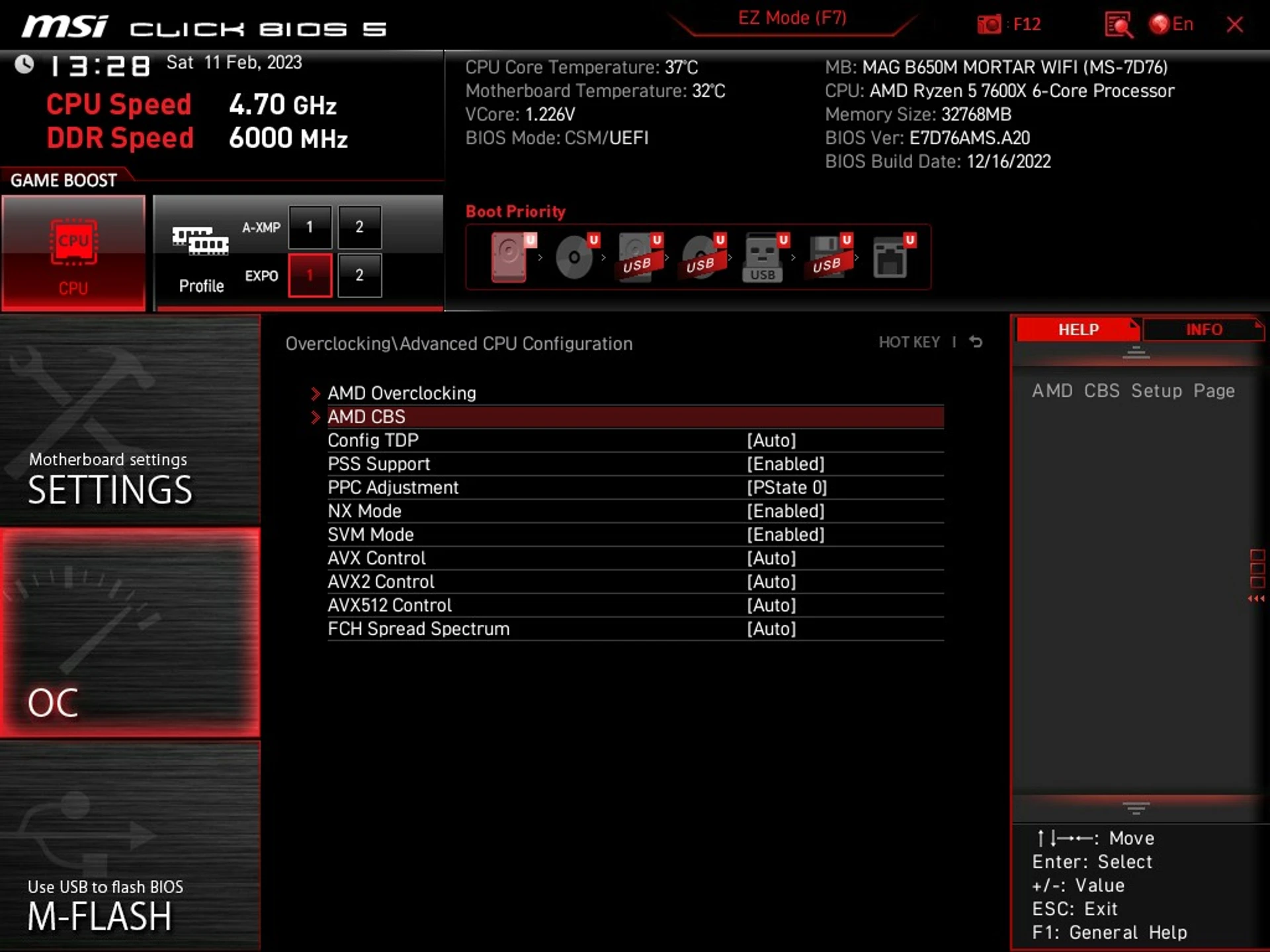

MSI MAG B650M MORTAR WIFI пропонує багато можливостей для оптимізації роботи системи. В налаштування BIOS підрозділ AMD CBS дозволяє регулювати параметри потужності, граничні температури, силу струму в залежності від характеру навантаження.

Припустимо нам не подобається нагрів процесора до 88С під час навантаження. В цьому випадку обмежуємо температуру допустимим значенням, змінюючи відповідним чином Thermal Control. Наприклад, обираємо цільовий показник у 70С. Для наочності повторюємо тест з навантаженням Cinebench R23 у багатопотоковому режимі. В такому випадку CPU дійсно прогрівається лише до 70,5С. При цьому напруга живлення складала 1,21 В, а максимальне енергоспоживання не перевищувало 98 Вт. Процесор прискорювався до 5125 МГц, тобто на 125–150 МГц менше, ніж у штатному режимі. У підсумковому результаті показник Cinebench R23 знизився до 14 113 балів, тобто на ~5%, але ж при цьому нагрів зменшився майже на 20С, а споживання – на 15 Вт.

При оптимізації режиму роботи платформи також можна відштовхуватись від заданого граничного енергоспоживання. Наприклад, з якихось причин нас не влаштовують штатні 113 Вт, які Ryzen 5 7600X споживав під багатопотоковим навантаженням. В цьому випадку, конфігуруючи TDP Control тa PPT Control, можна обмежити споживання. В якості експерименту ми встановили граничні 65 Вт. Що ж з цього вийшло? Під час тесту енергоспоживання CPU підвищувалось на піку майже до 68 Вт. Робоча частота всіх ядер знаходилась у діапазоні 4650–4725 МГц при напрузі живлення приблизно 1,05 В. В цьому випадку під навантаженням процесор нагрівався лише до 52С. Що ж до продуктивності, то вона знизилась приблизно на 11% від штатного режиму. Результат бенчмарку – 13 279 балів.

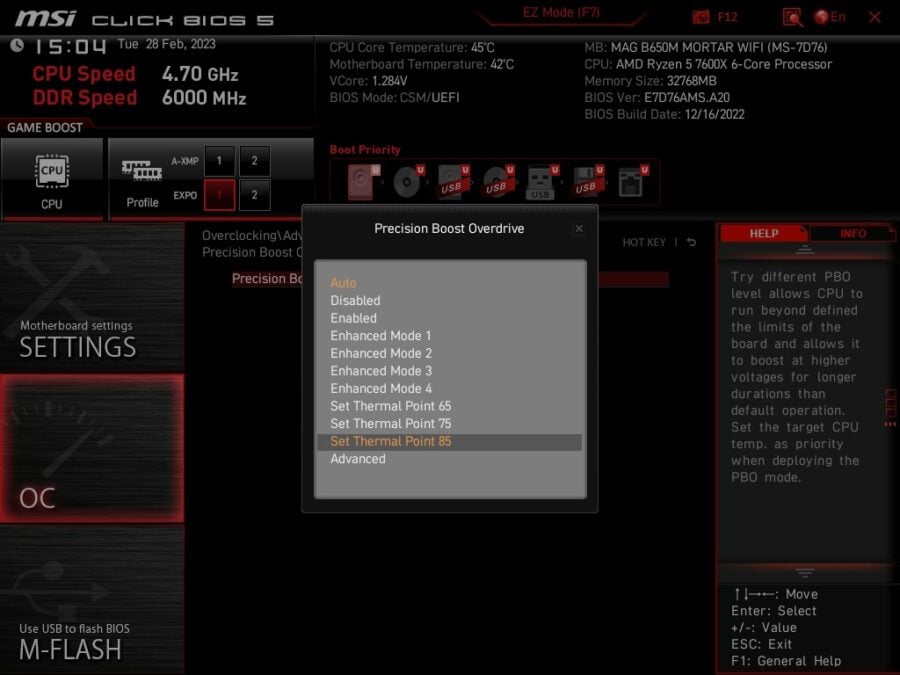

Експериментувати з параметрами платформи можна також за допомогою механізму Precision Boost Overdrive (PBO), використовуючи наявні профілі, або корегуючи необхідні параметри.

Розгін

Процесори лінійки Ryzen 7000 мають чудові механізми динамічного авторозгону, тому спроби додаткового підвищення робочих частот CPU скоріше можна вважати забавкою для відчайдушних ентузіастів, які отримують задоволення від самого процесу експериментів.

Практичний зиск від додаткових 100–200–300 МГц мінімальний, з урахуванням того, що вже в базовому варіанті чипи працюють на частотах вище 5 ГГц. До того ж щоб отримати приріст продуктивності 0–5%, зазвичай знадобиться також підвищувати напругу живлення, що вплине на нагрів та енергоспоживання. Так чи так, якщо є бажання зануритись в тему оверклокінгу, MSI MAG B650M MORTAR WIFI дає для цього можливості.

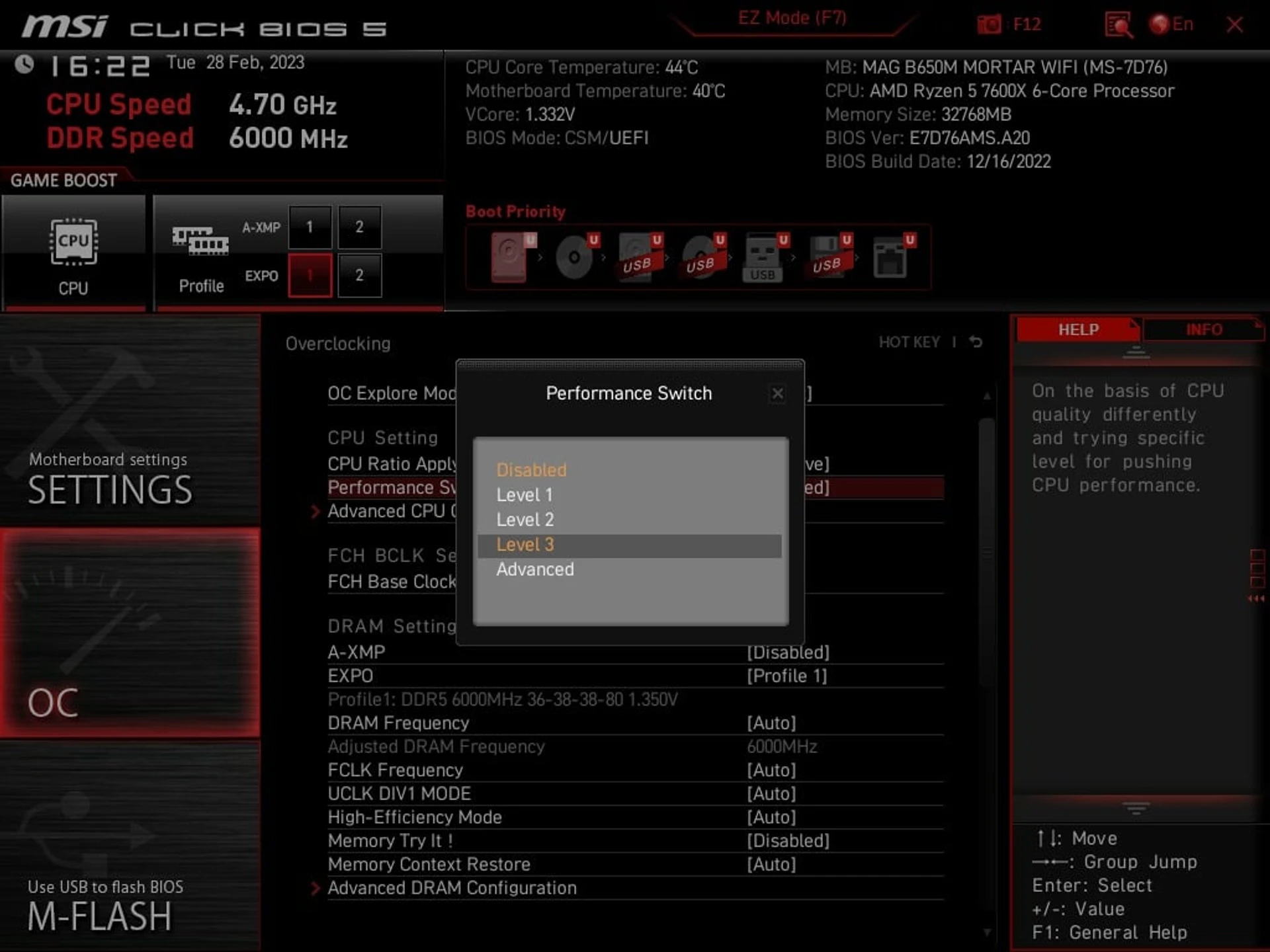

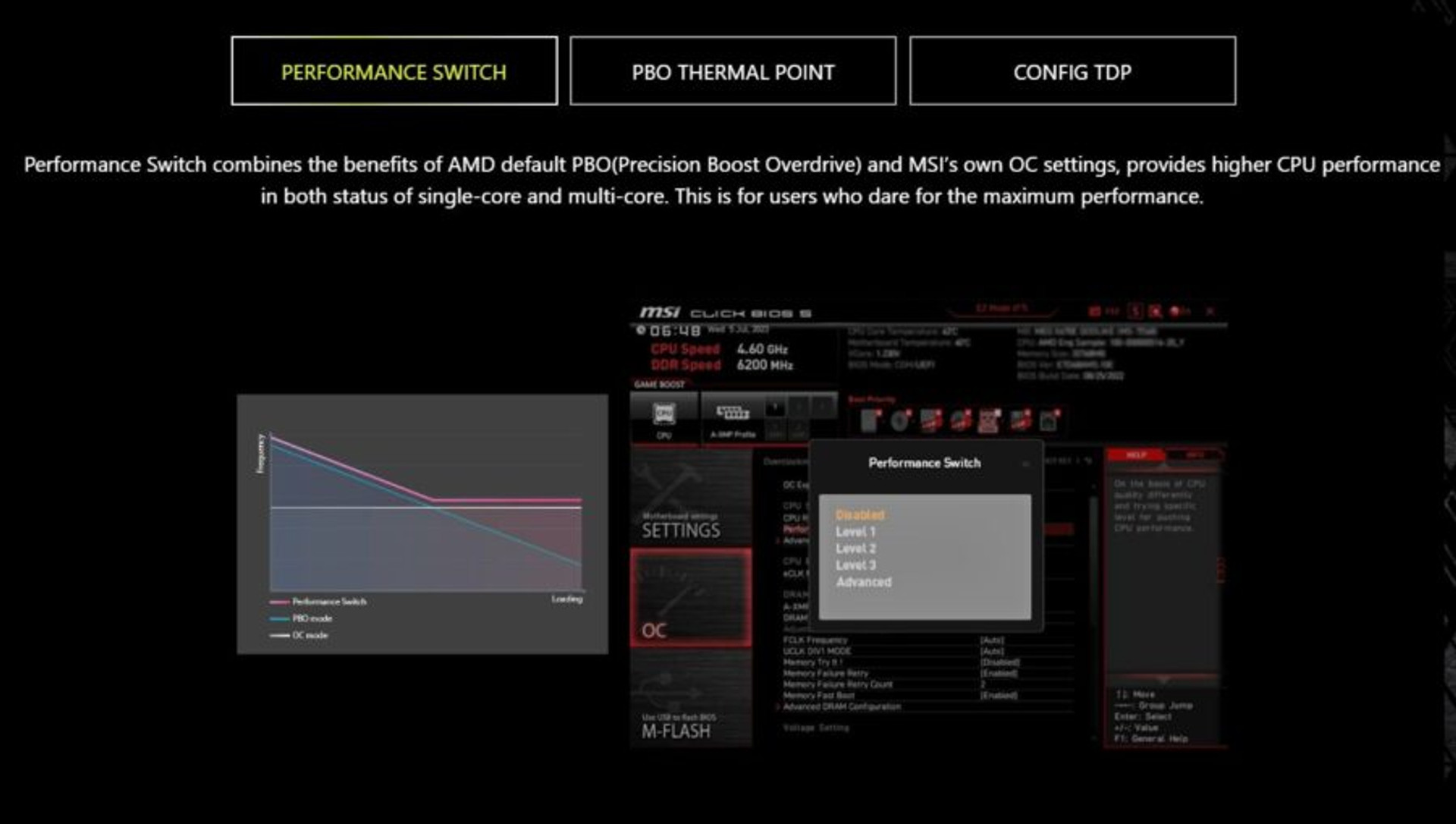

Для експрес-розгону MSI пропонує спробувати технологію Performance Switch з наявними профілями прискорення. Механізм комбінує особливості регулювання PBO та метод статичного підвищення частоти всіх ядер.

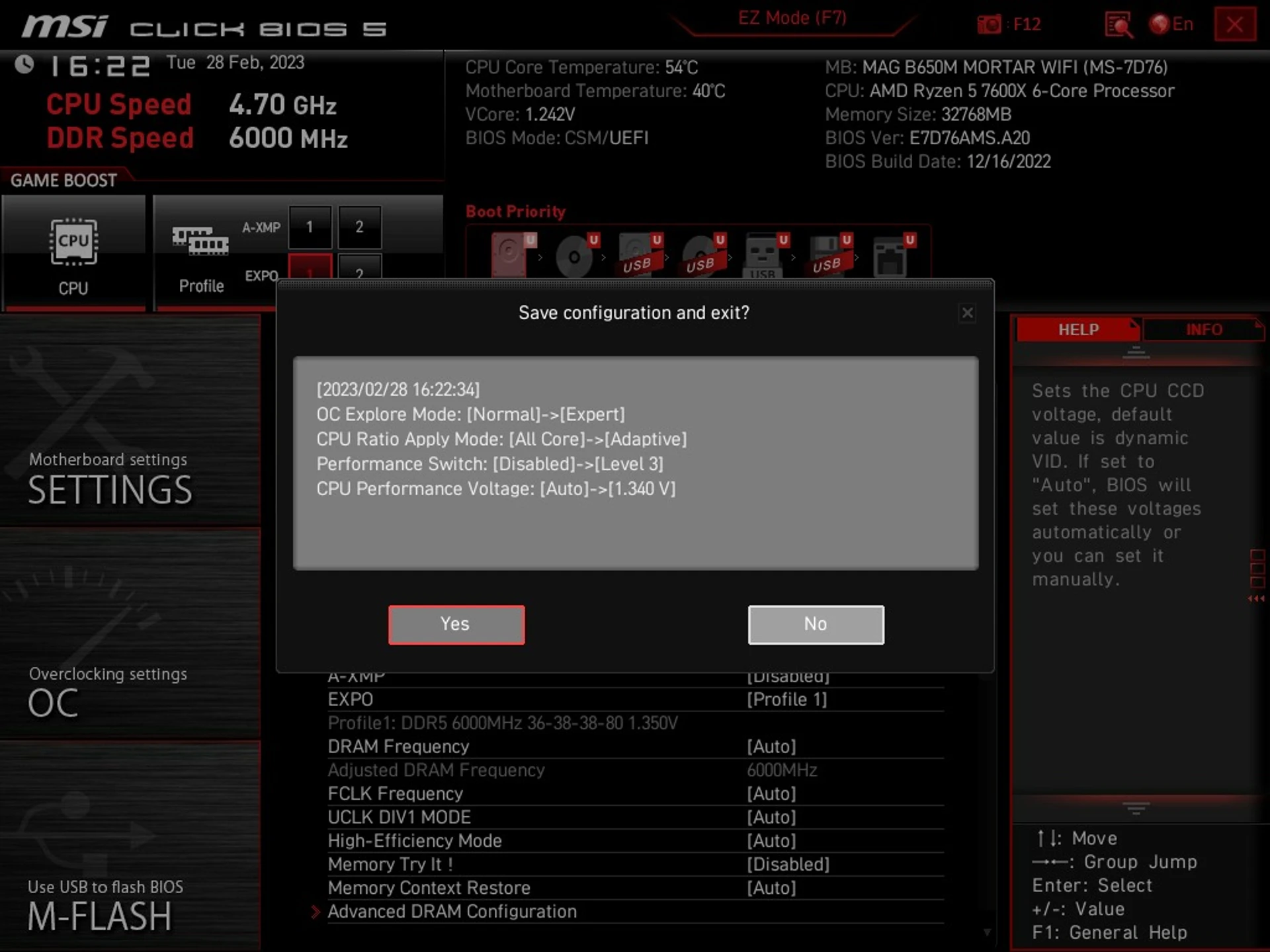

Для можливості активувати профілі Performance Switch, потрібно попередньо в налаштуваннях BIOS перевести параметр CPU Ratio Apply Mode зі штатного “All Core” у режим “Adaptive”. Після цього доступні кілька рівнів для підвищення продуктивності. Враховуючи наявність потужної системи рідинного охолодження, ми одразу обрали Level 3.

В цьому режимі під час багатопоточного навантаження процесор присвоювався до 5400 МГц при напрузі 1,32 В. Звичайно продуктивність підвищилась (~3%), але споживання також зросло до 125 Вт, при цьому CPU нагрівався до 95–97С. Тут вже кожен може для себе вирішити, чи варті кілька відсотків до показників витрачених ресурсів.

Оперативна пам’ять

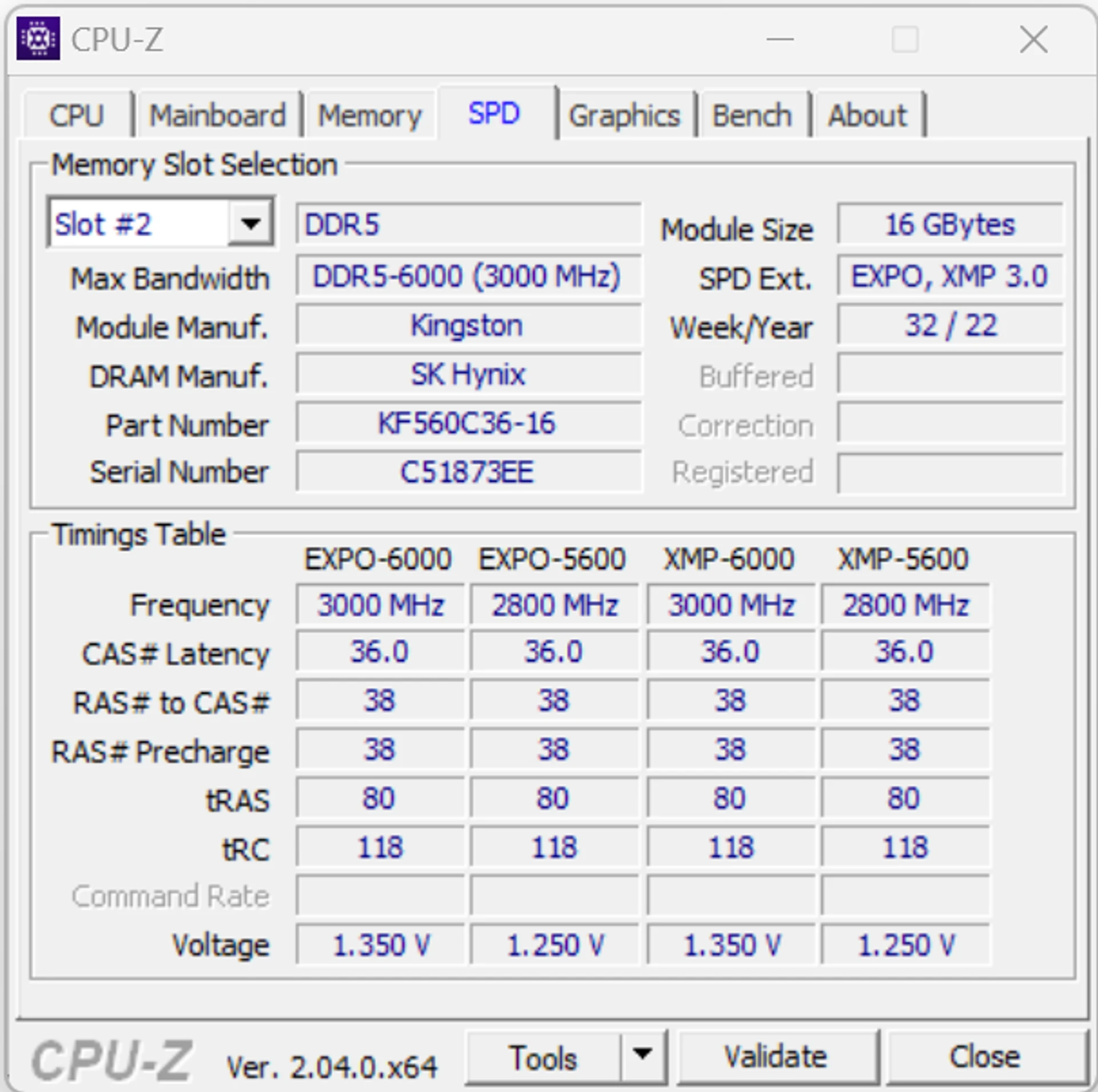

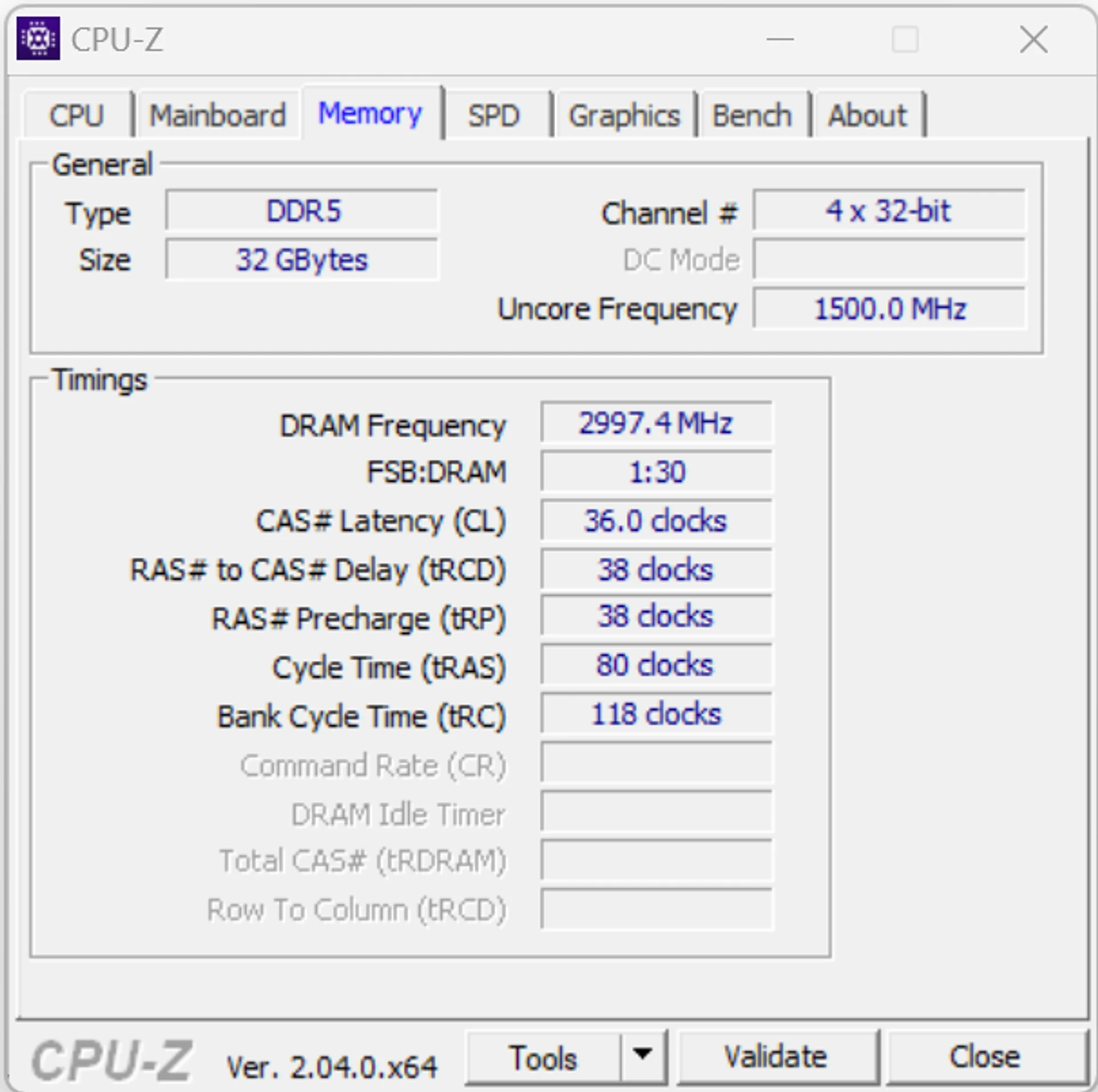

Під час проведення тестів ми використовували комплект оперативної пам’яті Kingston FURY DDR5-6000 32 ГБ (KF560C36BBEAK2-32 2х16 ГБ).

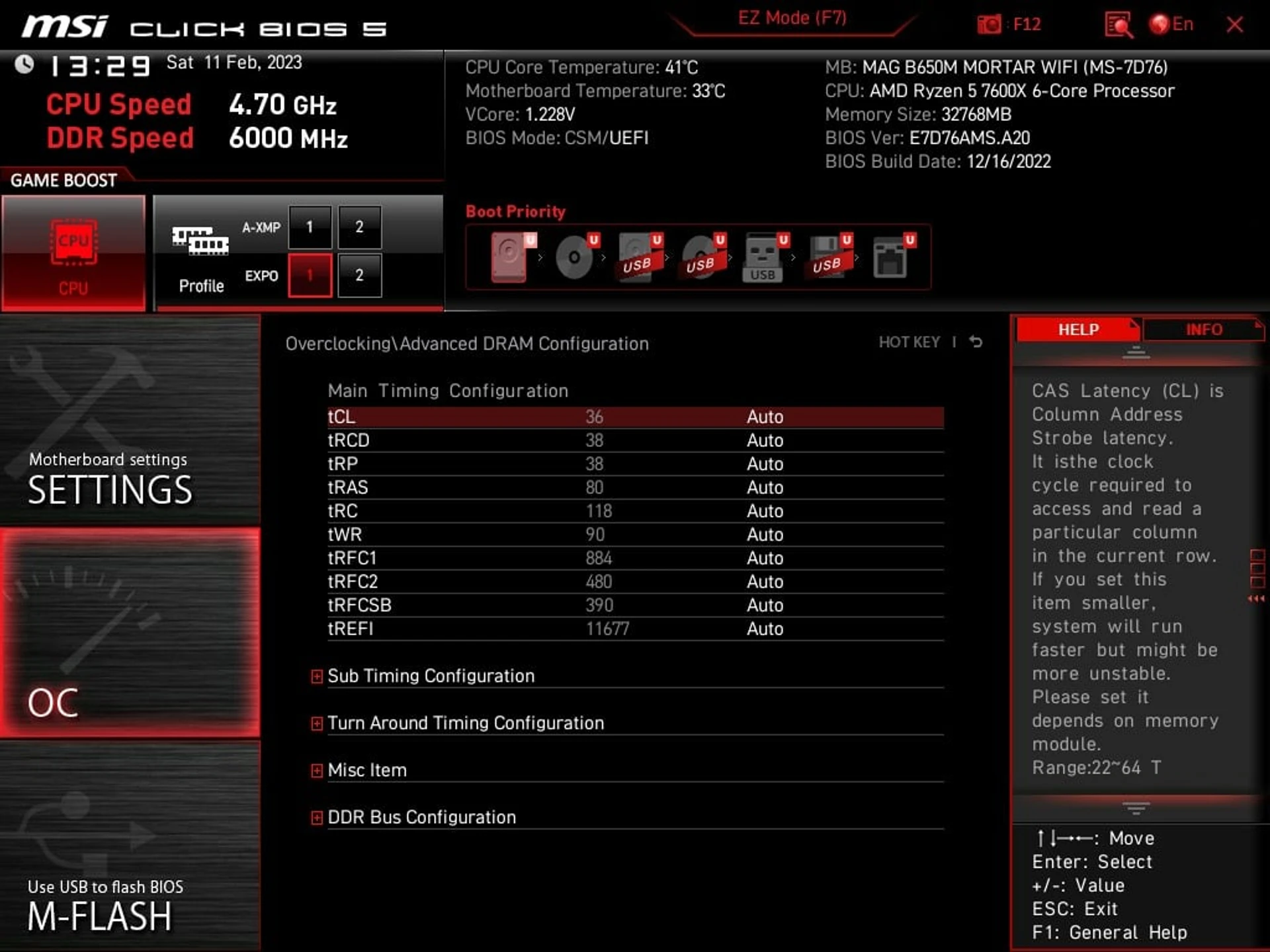

Режим DDR5-6000 є оптимальним для платформи Socket AM5. Додаткове підвищення частоти потребує асинхронної роботи контролера, що лише збільшує затримки. Тестовий комплект підтримує як профілі XMP, так і EXPO. Відповідно задіяти потрібний – питання одного кліку в налаштуваннях.

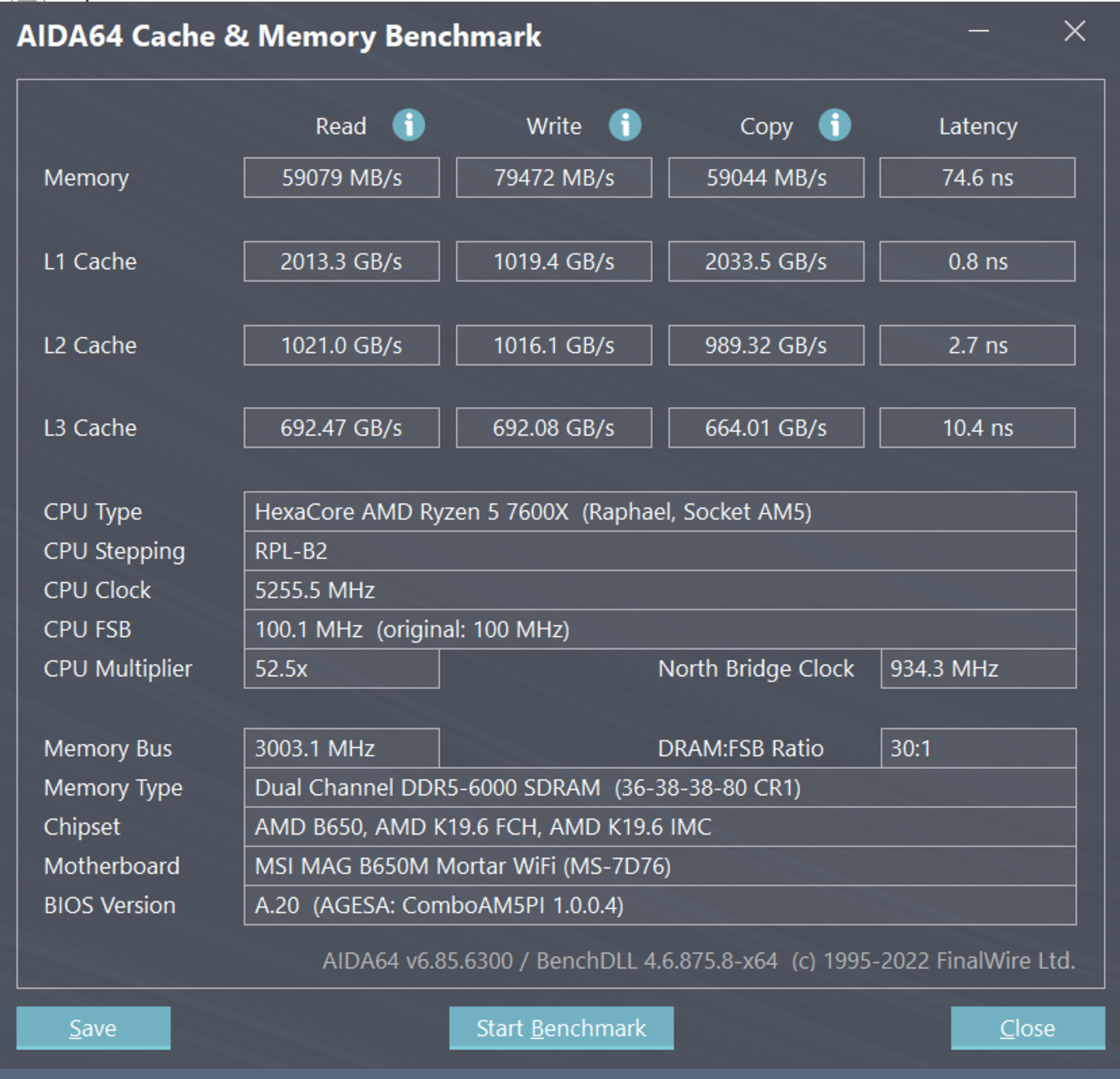

Вимірюючи показники пропускної здатності пам’яті на платформі з процесорами Ryzen 7000, для чипів з одним ССD маємо відмінності між швидкостями читана/копіювання та записом. Схожу ситуацію можна було спостерігати на моделях Ryzen попереднього покоління. Наявна “асиметрія” відсутня з процесорами на двох кристалах CCD (Ryzen 9 7900/7950X).

Оскільки при наявності комплекту DDR5-6000 подальше підвищення робочої частоти немає сенсу, за бажанням покращити можливості можна хіба що поекспериментувати з формулою таймінгів, намагаючись отримати мінімальні затримки.
